เครื่องอ่านเข้าใช้ RFID สองความถี่สำหรับระบบ USB

ภาพรวมเครื่องอ่าน RFID ควบคุมการเข้าออกแบบสองความถี่

เครื่องอ่าน RFID ควบคุมการเข้าออกแบบสองความถี่นี้ออกแบบมาสำหรับงานควบคุมการเข้าออก บันทึกเวลาเข้างาน ตรวจสอบตัวตน และลงทะเบียนแขกที่คำนึงถึงต้นทุนและต้องการการอ่านบัตรแบบไม่สัมผัสที่เสถียร รองรับข้อมูลรับรอง 125KHz พร้อมตัวเลือกการตั้งค่า 13.56MHz ช่วยให้ผู้รวมระบบจัดการระบบบัตรที่แตกต่างกันได้ด้วยแพลตฟอร์มเครื่องอ่านขนาดกะทัดรัดเดียว ในฐานะส่วนหนึ่งของกลุ่มผลิตภัณฑ์เครื่องอ่าน RFID ควบคุมการเข้าออกของเรา รุ่นนี้ผสมผสานความเข้ากันได้ของข้อมูลรับรองที่ใช้งานได้จริง การตอบสนองที่รวดเร็ว และการเชื่อมต่อที่ง่ายสำหรับการใช้งานเชิงพาณิชย์ในชีวิตประจำวัน

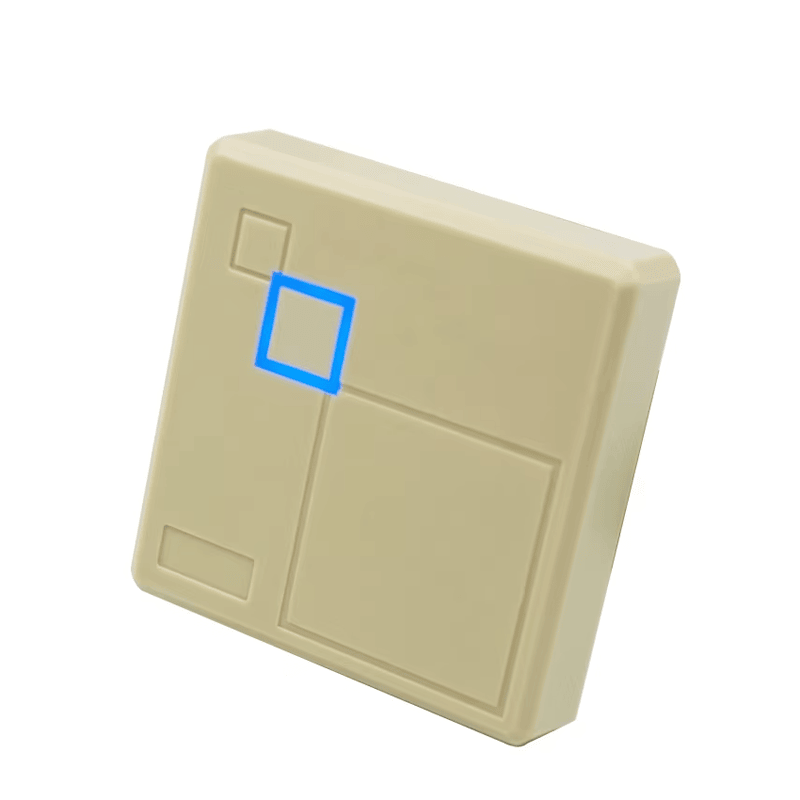

เครื่องอ่านนี้ใช้ตัวเครื่อง ABS ที่ทนทานขนาด 86×86×18mm เหมาะสำหรับจุดเข้าเข้าออกแบบติดผนัง เคาน์เตอร์ต้อนรับ ทางเข้าออฟฟิศ และพื้นที่ทดสอบระบบ ขั้นตอนการอ่านแบบ USB plug-and-play สะดวกสำหรับการตรวจสอบบัตรบน PC ขณะที่ตัวเลือกอินเทอร์เฟซ Wiegand 26/34, RS232 และ RS485 สามารถรองรับการติดตั้งที่ใช้คอนโทรลเลอร์เมื่อจำเป็น

ความเข้ากันได้ของบัตร 125KHz และ 13.56MHz

สำหรับการระบุความถี่ต่ำ เครื่องอ่านรองรับ TK4001, EM4100, EM4200, TK4100 และบัตรที่เข้ากันได้ ทำให้เหมาะสำหรับโครงการที่ยังพึ่งพาเครื่องอ่าน LF RFIDและระบบบัตร ระยะใกล้ ที่มีอยู่ เมื่อเลือกรุ่น 13.56MHz แบบออปชัน เครื่องอ่านยังสามารถทำงานกับข้อมูลรับรองแบบ Mifare ได้ มอบเส้นทางการอัปเกรดที่ใช้งานได้จริงสำหรับสถานที่ที่ต้องการเครื่องอ่าน HF RFIDในสภาพแวดล้อมควบคุมการเข้าออกเดียวกัน

ประสิทธิภาพการอ่านที่รวดเร็วสำหรับขั้นตอนควบคุมการเข้าออก

เครื่องอ่านนี้ถูกออกแบบทางวิศวกรรมสำหรับการระบุแบบไม่สัมผัสอย่างรวดเร็ว ด้วยความเร็วตอบสนองน้อยกว่า 0.2 วินาที และช่วงเวลาการอ่านน้อยกว่า 0.5 วินาที ระยะอ่านที่ใช้งานได้จริงคือ 3–8cm ภายใต้สภาวะมาตรฐาน รองรับการแสดงบัตรอย่างราบรื่นในงานควบคุมทางเข้า บันทึกเวลาเข้างานพนักงาน ลงทะเบียนผู้มาติดต่อ และขั้นตอนการยืนยันตัวตน ไฟ LED แสดงสถานะในตัวช่วยให้ผู้ใช้ระบุสถานะสแตนด์บายและการอ่านบัตรสำเร็จได้อย่างชัดเจน

ตัวเลือกอินเทอร์เฟซและความยืดหยุ่นในการติดตั้ง

รุ่นนี้รองรับการส่งออกข้อมูลมาตรฐาน Wiegand 26 และ Wiegand 34 โดยมี RS232 และ RS485 เป็นอินเทอร์เฟซแบบเลือกเสริม ระยะการส่งข้อมูล WG26/34 อยู่ภายใต้ 100 เมตร ระยะการส่งข้อมูล RS232 อยู่ภายใต้ 10 เมตร และระยะการส่งข้อมูล RS485 สามารถเข้าถึงได้สูงสุด 1200 เมตร ตัวเลือกเหล่านี้ทำให้เครื่องอ่านเหมาะสำหรับทั้งการใช้งานบนโต๊ะในระยะสั้นและการเดินสายควบคุมการเข้าถึงแบบกระจายในสถานที่ขนาดใหญ่

พารามิเตอร์ทางเทคนิค

ภาพสินค้า

ข้อมูลจำเพาะ

รองรับการส่งออกข้อมูลรูปแบบมาตรฐาน Wiegand 26 บิต และ Wiegand 34 บิต โดยมีอินเทอร์เฟซเครื่องอ่าน RFID แบบ RS232 และ RS485 ให้เลือกเป็นตัวเลือกการกำหนดค่า

เครื่องอ่านมีความเร็วในการตอบสนองน้อยกว่า 0.2 วินาที และช่วงเวลาการอ่านแบบใกล้ชิดน้อยกว่า 0.5 วินาที

ช่วงการอ่านแบบใกล้ชิดในทางปฏิบัติอยู่ที่ 2–15 ซม. ขึ้นอยู่กับประเภทบัตร สภาพแวดล้อมการติดตั้ง และการกำหนดค่าเครื่องอ่าน

เครื่องอ่านรองรับบัตร EM4100 ID และข้อมูลรับรองรหัสแมนเชสเตอร์ 64 บิตที่เข้ากันได้ พร้อมตัวเลือกการรองรับบัตร Mifare 1 13.56MHz

ช่วงอุณหภูมิการทำงานอยู่ที่ -25°C ถึง +75°C พร้อมการรองรับความชื้นสัมพัทธ์แวดล้อม 10%–90%

มีเสาอากาศในตัว ไฟ LED สองสี และกริ่งสัญญาณเสียงในตัว เพื่อความสะดวกในการใช้งานหน้างาน

ตัวรองรับแรงดันไฟฟ้าทำงาน DC 12V กระแสไฟฟ้าทำงานประมาณ 70mA การถ่ายโอนข้อมูลแบบเรียลไทม์ และระยะการสื่อสารสูงสุด 100 เมตร สำหรับรูปแบบการเดินสายที่เหมาะสม

มีสีตัวเครื่องให้เลือกทั้งสีดำและสีขาว สามารถเลือกวัสดุตัวเครื่อง PVC และการเคลือบกันน้ำด้วยเรซินสีดำได้ตามความเหมาะสมของความต้องการโครงการ

การติดตั้ง

ใช้ไขควงแฉกคลายสกรูระหว่างแผงด้านหน้าและบอร์ดหลัก จากนั้นยึดบอร์ดหลักเข้ากับผนังด้วยพุกพลาสติกและสกรู ก่อนประกอบแผงเครื่องอ่านกลับคืน

ข้อควรทราบ

1. ตรวจสอบแรงดันไฟฟ้าให้เป็น DC 12V และระบุขั้วบวกและขั้วลบของสายจ่ายไฟให้ถูกต้องก่อนติดตั้ง

2. เมื่อใช้แหล่งจ่ายไฟภายนอก ตรวจสอบให้แน่ใจว่าเครื่องอ่านใช้ไฟร่วมกับกล่องคอนโทรลเลอร์หรือใช้ GND เดียวกัน

3. เมื่อระยะห่างระหว่างเครื่องอ่านบัตรและตัวควบคุมมากกว่า 50 เมตร ให้ใช้สายไฟที่มีขนาดเส้นผ่านศูนย์กลางอย่างน้อย 1.5 ตารางเซนติเมตร หรือใช้สายเครือข่ายหลายเส้นต่อขนานกัน

คำถามที่พบบ่อย

เครื่องอ่านบัตรเข้า-ออกแบบสองความถี่ RFID นี้รองรับบัตรประเภทใดได้บ้าง?

รองรับ TK4001, EM4100, EM4200, TK4100 และบัตร 125KHz ที่เข้ากันได้ เมื่อเลือกใช้การกำหนดค่า 13.56MHz แบบออปชัน ยังสามารถรองรับข้อมูลรับรองประเภท Mifare ได้อีกด้วย

เครื่องอ่านบัตรนี้เหมาะสำหรับระบบควบคุมการเข้า-ออกและระบบลงเวลาทำงานหรือไม่?

เหมาะอย่างยิ่ง รองรับการใช้งานด้านควบคุมการเข้า-ออก การลงเวลาทำงาน การลงทะเบียนผู้มาเยือน และการยืนยันตัวตนที่ต้องการการอ่านบัตรแบบไม่สัมผัสที่เสถียร

มีอินเทอร์เฟซใดบ้างสำหรับการเชื่อมต่อกับระบบ?

เครื่องอ่านบัตรรองรับเอาต์พุต Wiegand 26 และ Wiegand 34 โดยมี RS232 และ RS485 เป็นอินเทอร์เฟซแบบออปชันสำหรับความต้องการด้านตัวควบคุมและการเดินสายที่แตกต่างกัน

การตอบสนองการอ่านบัตรเร็วแค่ไหน?

เครื่องอ่านบัตรมีความเร็วในการตอบสนองน้อยกว่า 0.2 วินาที และมีช่วงเวลาการอ่านบัตรน้อยกว่า 0.5 วินาที ช่วยให้ผู้ใช้งานยืนยันบัตรได้อย่างรวดเร็ว

เครื่องอ่านบัตรนี้รองรับสภาพแวดล้อมการใช้งานแบบใด?

เครื่องอ่านบัตรทำงานในช่วง -25°C ถึง +75°C และใช้ตัวเครื่อง ABS ที่ทนทาน จึงเหมาะกับการใช้งานในสภาพแวดล้อมด้านควบคุมการเข้า-ออกและยืนยันตัวตนภายในอาคารได้หลากหลาย
