เครื่องอ่าน NFC สองย่านสำหรับทดสอบข้อมูลประจำตัว

เครื่องอ่านบัตร NFC RFID สำหรับการระบุบัตรแบบควบคุม

เครื่องอ่านบัตร NFC RFID นี้ถูกออกแบบมาสำหรับงานควบคุมการเข้าออก การตรวจสอบบัตร การบันทึกเวลา การลงทะเบียนแขก และโครงการระบุตัวตนที่ได้รับอนุญาต รองรับบัตรที่เข้ากันได้กับ 125KHz EM4100, EM4200, TK4100 พร้อมตัวเลือกการกำหนดค่า 13.56MHz MIFARE สำหรับสถานที่ที่ต้องการระบุบัตร HF ในฐานะส่วนหนึ่งของกลุ่มผลิตภัณฑ์เครื่องอ่านบัตร RFID สำหรับควบคุมการเข้าออกที่สมบูรณ์ ช่วยให้ผู้ติดตั้งและผู้รวมระบบเชื่อมต่อข้อมูลบัตรเข้ากับคอนโทรลเลอร์ผ่านเอาต์พุต Wiegand 26, Wiegand 34, RS232 หรือ RS485

เครื่องอ่านใช้housing ABS พร้อมเสาอากาศในตัว ไฟแสดงสถานะ LED และ buzzer เพื่อให้ผลตอบกลับการทำงานที่ชัดเจน เหมาะสำหรับการตรวจสอบบัตร NFC และ RFID อย่างถูกกฎหมาย การจัดการประตูเข้า การบันทึกเวลา และสภาพแวดล้อมด้านความปลอดภัยอื่นๆ ที่ถูกควบคุม ซึ่งต้องการการอ่านบัตรที่เสถียรและการถ่ายโอนข้อมูลแบบเรียลไทม์

คุณสมบัติหลักของเครื่องอ่านบัตร NFC RFID

การอ่านที่เสถียรสำหรับโครงการควบคุมการเข้าออก

อุปกรณ์นี้ให้การอ่านระยะใกล้ที่รวดเร็วพร้อมเวลาตอบสนองสั้น ช่วยให้ระบบควบคุมการเข้าออกประมวลผลข้อมูลบัตรได้อย่างราบรื่นในระหว่างการใช้งานประจำวัน สามารถทำงานร่วมกับบัตร ID ความถี่ต่ำที่เข้ากันได้และรูปแบบบัตร IC 13.56MHz แบบเลือกได้ ทำให้เหมาะสำหรับโครงการที่ต้องการรองรับข้อมูลบัตรที่ยืดหยุ่น เมื่อใช้ร่วมกับบัตร RFIDที่เหมาะสม เครื่องอ่านสามารถรองรับการเข้าออกอย่างปลอดภัย การบันทึกเวลา การลงทะเบียนผู้เยี่ยมชม และการยืนยันตัวตน

อินเทอร์เฟซเอาต์พุตหลายรูปแบบสำหรับการรวมระบบ

เครื่องอ่านรองรับตัวเลือกอินเทอร์เฟซ Wiegand 26, Wiegand 34, RS232 และ RS485 ทำให้สามารถเชื่อมต่อกับคอนโทรลเลอร์ควบคุมการเข้าออกและเครื่องระบุตัวตนได้หลายรุ่น สำหรับผู้ซื้อที่เปรียบเทียบเครื่องอ่าน RFIDต่างๆ รุ่นนี้มีโครงสร้างกะทัดรัด การเดินสายที่ง่าย และระยะการสื่อสารที่เชื่อถือได้สำหรับการติดตั้งภายในอาคารและสภาพแวดล้อมที่ได้รับการป้องกัน

พารามิเตอร์ทางเทคนิค

รายละเอียดสเปก

การอ่านบัตรและการสื่อสาร

รองรับเอาต์พุตข้อมูลมาตรฐาน Wiegand 26-bit และ Wiegand 34-bit พร้อมตัวเลือกเครื่องอ่าน RFID RS232 และ RS485 สำหรับรูปแบบคอนโทรลเลอร์ที่แตกต่างกัน

ความเร็วในการตอบสนองน้อยกว่า 0.2 วินาที และเวลาในการเข้าใกล้บัตรน้อยกว่า 0.5 วินาที ช่วงการอ่านระยะใกล้คือ 2-15 ซม. ขึ้นอยู่กับประเภทบัตรและสภาพการติดตั้ง

เครื่องอ่านรองรับบัตร ID EM4100 และบัตรรหัส Manchester 64-bit ที่เข้ากันได้ นอกจากนี้ยังมีตัวเลือกบัตร MIFARE 1 13.56MHz สำหรับโครงการที่ใช้ข้อมูลบัตรความถี่สูง

ดีไซน์ตัวเครื่องและการใช้งาน

เครื่องอ่านมีเสาอากาศในตัว ไฟแสดงสถานะ LED สองสี และบัซเซอร์ในตัว ทำงานด้วยไฟเลี้ยง DC 12V และกระแสใช้งานประมาณ 70mA

อุณหภูมิแวดล้อมที่รองรับคือ -25℃ ถึง 75℃ ความชื้นแวดล้อม 10%-90% ระยะการสื่อสารสูงสุดถึง 100 เมตร ภายใต้สภาพการเดินสายและตัวควบคุมที่เหมาะสม

มีตัวเลือกสีดำและสีขาว ตัวเครื่องใช้วัสดุ PVC พร้อมการปกป้องด้วยเรซินสีดำสำหรับความต้องการติดตั้งที่ทนน้ำ

คำแนะนำในการติดตั้ง

วิธีการติดตั้งพื้นฐาน

ใช้ไขควงแฉกคลายสกรูระหว่างแผงและเมนบอร์ด จากนั้นฝังเมนบอร์ดเข้ากับผนังด้านข้างด้วยพุกพลาสติกและสกรู

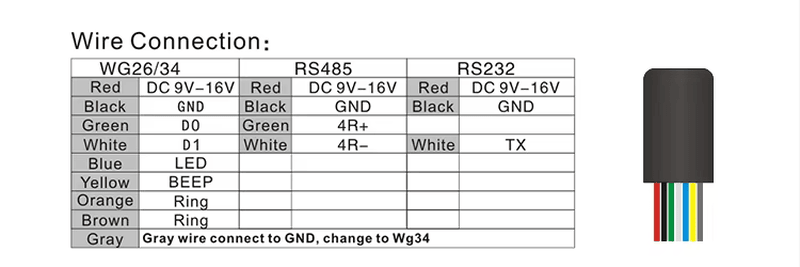

ข้อควรระวังเรื่องไฟเลี้ยงและการเดินสาย

1. ตรวจสอบแรงดันไฟฟ้าก่อนเดินสาย และระบุขั้วบวกและขั้วลบของแหล่งจ่ายไฟให้ถูกต้อง

2. เมื่อใช้แหล่งจ่ายไฟภายนอก ให้ใช้ไฟร่วมกับกล่องตัวควบคุมหรือใช้การเชื่อมต่อ GND เดียวกัน

3. เมื่อระยะห่างระหว่างเครื่องอ่านบัตรและตัวควบคุมมากกว่า 50 เมตร ให้ใช้สายไฟที่มีเส้นผ่านศูนย์กลางอย่างน้อย 1.5 ตารางเซนติเมตร หรือใช้สายเครือข่ายหลายเส้นต่อขนานกันเพื่อการส่งสัญญาณที่เสถียร
