แท็ก PCB UCODE 8 RFID สำหรับเครื่องมือและอุปกรณ์

PCB สำหรับติดบนโลหะ RFID แท็ก ผลิตจากวัสดุ FR-4 ให้มาตรฐานการป้องกันระดับ IP68 เพื่อความน่าเชื่อถือและความทนทานที่เหนือกว่า ทนต่ออุณหภูมิสูงได้ดี เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่โหดร้ายต่างๆ แท็กนี้สามารถติดตั้งได้หลายวิธี เช่น สกรู หมุดย้ำ กาว หรือตัวยึดอื่นๆ ที่เหมาะสม รองรับโปรโตคอล ISO18000-6C (EPC C1G2) และมีหมายเลข ID สากลเฉพาะตัว เหมาะสำหรับการใช้งานด้านการติดตามและบริหารจัดการทรัพย์สินที่หลากหลาย

แท็กนี้ผลิตจากวัสดุ FR-4 พร้อมมาตรฐานการป้องกัน IP68 ให้ความน่าเชื่อถือและความทนทานเป็นเลิศ ทนต่ออุณหภูมิสูงได้ดี จึงเหมาะสำหรับสภาพแวดล้อมที่โหดร้ายต่างๆ แท็กสามารถติดตั้งได้ด้วยสกรู หมุดย้ำ กาว หรือวิธีอื่นๆ รองรับโปรโตคอล ISO18000-6C (EPC C1G2) และมีหมายเลข ID สากลเฉพาะตัว เหมาะสำหรับการใช้งานด้านการติดตามและบริหารจัดการทรัพย์สินที่แตกต่างกัน

การใช้งาน:

1. สภาพแวดล้อมที่เป็นโลหะ

2. การติดตามทรัพย์สิน – อุปกรณ์ ชิ้นส่วน คอนเทนเนอร์

3. การควบคุมสินค้าคงคลัง

4. โลจิสติกส์

5. ปิโตรเคมี

6. ยานยนต์

7. ความปลอดภัย

8. การติดตามถังแก๊ส

9. การใช้งานกลางแจ้ง เช่น ป้ายโฆษณา

แท็ก RFID สำหรับทรัพย์สินโลหะ ออกแบบมาเพื่อการระบุตัวตนในอุตสาหกรรม

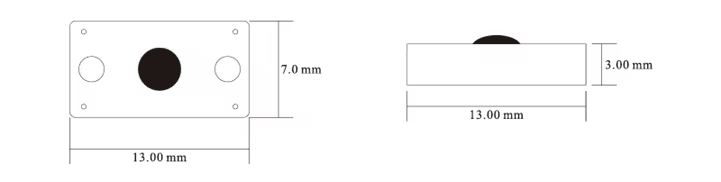

SCIVAS ออกแบบรุ่น P1307-1 สำหรับบริษัทที่ต้องการแท็ก RFID สำหรับทรัพย์สินโลหะ โดยไม่ต้องเพิ่มโครงตัวเรือนขนาดใหญ่ให้กับทุกชิ้นงาน แท็ก RFID แบบ PCB สำหรับติดบนโลหะที่มีขนาดกะทัดรัดนี้มีขนาด 13×7×3 มม. และใช้ตัววัสดุ FR4 ทำให้เหมาะสำหรับเครื่องมือขนาดเล็ก อุปกรณ์ยึดโลหะ ภาชนะที่นำกลับมาใช้ใหม่ ชิ้นส่วนเครื่องจักร ตู้ไฟฟ้า ชั้นวาง และทรัพย์สินอื่น ๆ ที่มีพื้นที่จำกัด อินเลย์ RFID ทั่วไปอาจสูญเสียการปรับความถี่เมื่อวางบนพื้นผิวที่เป็นสื่อนำไฟฟ้า ดังนั้นแท็กนี้จึงถูกออกแบบมาโดยเฉพาะสำหรับการติดตั้งบนโลหะโดยตรง ช่วยให้ผู้ปฏิบัติงานระบุทรัพย์สินได้ในระหว่างการรับสินค้า การบำรุงรักษา การตรวจนับสต็อก การหมุนเวียนซ่อม การโอนย้ายคลังสินค้า และงานบริการภาคสนาม

โครงสร้าง FR4 ขนาดกะทัดรัดสำหรับพื้นผิวโลหะที่รุนแรง

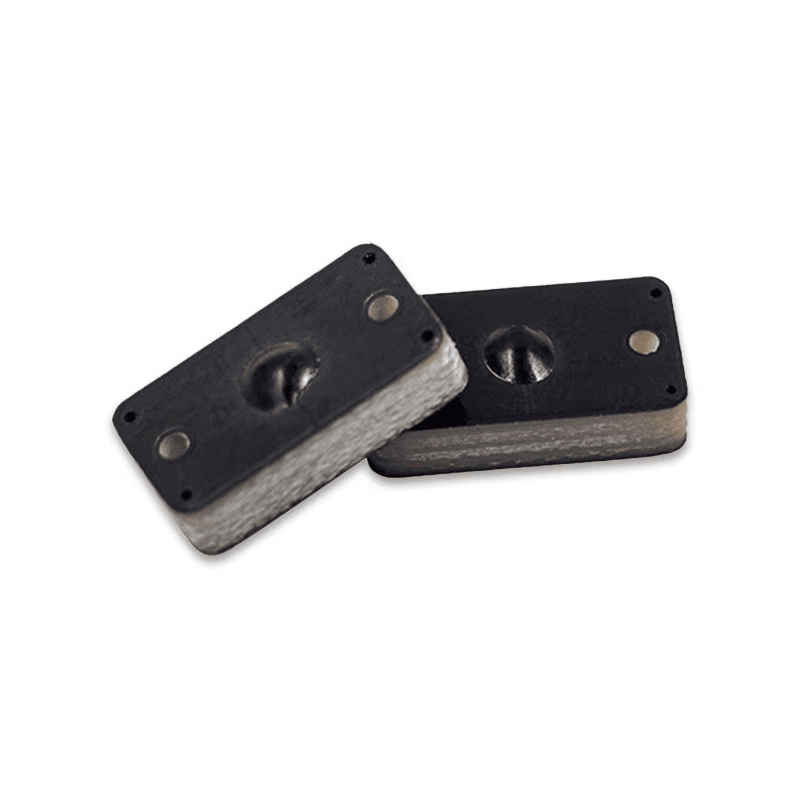

P1307-1 ผลิตด้วยวัสดุฐาน FR4 สีดำ และมีน้ำหนักเพียง 0.7 กรัม จึงสามารถติดบนทรัพย์สินที่เล็กเกินไปหรือโค้งเกินไปสำหรับแท็กพลาสติกขนาดใหญ่ ระดับการป้องกัน IP68 รองรับสภาพแวดล้อมที่มีฝุ่น ความชื้น และการใช้งานกลางแจ้ง โดยค่าความต้านทานความชื้นที่ระบุสูงถึง 98% แบบไม่เกิดการควบแน่น ช่วงอุณหภูมิการทำงานอยู่ที่ -40 ถึง +85°C และช่วงอุณหภูมิที่ทนได้อยู่ที่ -40 ถึง +150°C สำหรับผู้ซื้อที่เปรียบเทียบแท็ก RFID อุตสาหกรรมสำหรับพื้นผิวโลหะ ข้อมูลจำเพาะเหล่านี้ทำให้ผลิตภัณฑ์เหมาะสำหรับโรงงาน ลานจัดเก็บ ห้องอุปกรณ์ แหล่งปิโตรเคมี อู่ซ่อมรถยนต์ และพื้นที่โลจิสติกส์ ซึ่งน้ำ ละอองน้ำมัน การสั่นสะเทือน และการเปลี่ยนแปลงอุณหภูมิอาจเกิดขึ้นในกระบวนการทำงานเดียวกัน

ประสิทธิภาพ UHF สำหรับแท็ก RFID ติดตามทรัพย์สินโลหะ

แท็กรองรับ EPC C1G2 (ISO18000-6C) และกำหนดค่าด้วย NXP Ucode 8 หน่วยความจำ EPC มีขนาด 128 บิต พร้อม TID 96 บิต สำหรับการระบุตัวตนที่ตรวจสอบย้อนกลับได้และการเชื่อมโยงฐานข้อมูล ภายใต้เงื่อนไขการทดสอบ FCC ประสิทธิภาพกับเครื่องอ่านแบบติดตั้งสามารถเข้าถึง 15 ม. บนโลหะอ้างอิงขนาด 15×2 ซม. และ 7.0 ม. บนโลหะอ้างอิงขนาด 14×14 ซม. การอ่านด้วยเครื่องแบบมือถือสามารถเข้าถึง 4.0 ม. และ 1.5 ม. บนโลหะอ้างอิงเดียวกันตามลำดับ ผลลัพธ์เหล่านี้เป็นจุดเริ่มต้นที่มีประโยชน์สำหรับผู้รวมระบบในการเลือกแท็ก RFID UHF สำหรับอุปกรณ์โลหะ แต่การตรวจสอบขั้นสุดท้ายควรคำนึงถึงกำลังเครื่องอ่าน มุมเสาอากาศ รูปทรงของทรัพย์สิน ตำแหน่งการติดตั้ง และการรบกวนโดยรอบเสมอ

ตัวเลือกการติดตั้งสำหรับอุปกรณ์ เครื่องมือ และภาชนะ

สินทรัพย์แต่ละประเภทต้องใช้วิธีการติดตั้งที่แตกต่างกัน SCIVAS รองรับการติดตั้งด้วยกาว 3M หมุดย้ำ แม่เหล็ก และสกรู ทำให้สินค้ารุ่นเดียวกันสามารถปรับใช้ได้กับงานตรวจสอบชั่วคราว การทำเครื่องหมายอุปกรณ์แบบถาวร โครงการภาชนะใช้ซ้ำ หรือการบริหารจัดการเครื่องมือโลหะ การติดตั้งด้วยกาวเหมาะกับสินทรัพย์พื้นผิวเรียบและการใช้งานในร่มที่ควบคุมได้ ส่วนสกรูหรือหมุดย้ำเหมาะกับสินทรัพย์ที่ต้องรับแรงกระแทก การสั่นสะเทือน การเปลี่ยนแปลงอุณหภูมิ หรือการเคลื่อนย้ายกลางแจ้ง สามารถพิจารณาการติดตั้งด้วยแม่เหล็กเมื่อจำเป็นต้องถอดแท็กออกระหว่างการซ่อมบำรุงหรือการโอนย้ายสินทรัพย์ ความยืดหยุ่นนี้ช่วยให้ทีมโครงการสร้างแท็ก RFID สำหรับสินทรัพย์ที่เป็นเครื่องมือโลหะในอุตสาหกรรมได้อย่างสม่ำเสมอ และหลีกเลี่ยงการใช้แท็กรูปแบบต่างๆ ที่ไม่เกี่ยวข้องกันในระบบเดียว

การปรับแต่งจากโรงงานสำหรับระบบสินค้าคงคลังและการซ่อมบำรุง

ในฐานะผู้ผลิต SCIVAS สามารถจัดหาการพิมพ์ การทำเครื่องหมายโลโก้ บาร์โค้ด หมายเลขซีเรียล การเข้ารหัส EPC และการสนับสนุนด้านการออกแบบก่อนการจัดส่ง ซึ่งมีความสำคัญเมื่อหมายเลข RFID ต้องตรงกับฐานข้อมูล ERP, WMS, CMMS หรือฐานข้อมูลสินทรัพย์ถาวรก่อนที่แท็กจะถึงไซต์ของลูกค้า สำหรับโครงการที่ผสมผสานการตรวจสอบด้วยสายตากับการยืนยันด้วย RFID แต่ละแท็กสามารถมีรหัสที่พิมพ์ไว้ ขณะที่ EPC ที่เข้ารหัสถูกแมปกับบันทึกสินทรัพย์เดียวกัน เมื่อเทียบกับฉลากทั่วไป แท็ก RFID ขนาดกะทัดรัดสำหรับการติดตามสินทรัพย์โลหะช่วยลดงานค้นหาด้วยตนเอง และช่วยให้ทีมเชื่อมโยงสินทรัพย์ทางกายภาพกับประวัติการซ่อมบำรุงดิจิทัล สถานะการสอบเทียบ บันทึกตำแหน่ง และความรับผิดชอบในการใช้งาน

ความเหมาะสมต่อการใช้งานสำหรับโครงการอุตสาหกรรมและโลจิสติกส์

P1307-1 เหมาะสำหรับสภาพแวดล้อมที่เป็นโลหะ การควบคุมสินค้าคงคลัง โลจิสติกส์ สินทรัพย์ในอุตสาหกรรมปิโตรเคมี ชิ้นส่วนยานยนต์ การบริหารจัดการความปลอดภัย ป้ายโฆษณากลางแจ้ง ภาชนะโลหะใช้ซ้ำ และแท็ก RFID สำหรับการติดตามถังแก๊สที่ต้องการแท็ก UHF สำหรับโลหะขนาดเล็ก นอกจากนี้ยังรองรับแท็ก RFID สำหรับโลหะที่ใช้กับสินค้าคงคลังในคลังสินค้า เมื่อพนักงานต้องการนับรอบสินค้าที่รวดเร็วขึ้นตามชั้นวาง ถังชิ้นส่วน และกรงอุปกรณ์ ภายในกลุ่มผลิตภัณฑ์ แท็ก RFID สำหรับโลหะของ SCIVAS ที่กว้างขึ้น รุ่นนี้เหมาะที่สุดสำหรับสินทรัพย์ขนาดกะทัดรัดมากกว่าตัวเครื่องแบบทนทานขนาดใหญ่ และสามารถใช้ร่วมกับ เครื่องอ่าน RFID สำหรับอุตสาหกรรมสำหรับจุดติดตั้งแบบคงที่ ประตูทางเข้า โต๊ะทำงาน หรือการสแกนที่สถานีงาน เมื่อโครงการต้องการการระบุอัตโนมัติเกินกว่าการตรวจสอบด้วยเครื่องมือพกพา

ทำไมต้องเลือก SCIVAS สำหรับโครงการ RFID บนโลหะแบบ PCB

โครงการสินทรัพย์โลหะมักล้มเหลวเมื่อเลือกแท็กเพียงตามขนาดหรือราคา SCIVAS ประเมินสภาพแวดล้อมการใช้งาน พื้นผิวที่ติดตั้ง ระยะอ่าน ประเภทเครื่องอ่าน จำนวน โครงสร้างการเข้ารหัส และความต้องการทำเครื่องหมายทางสายตาก่อนการผลิต MOQ เริ่มต้นที่ 50 ชิ้น ทำให้สามารถทดสอบกับสินทรัพย์จริงก่อนขยายไปสู่การใช้งานขนาดใหญ่ สำหรับผู้จัดจำหน่าย ผู้รวมระบบ และผู้ใช้ปลายทางในอุตสาหกรรม P1307-1 นำเสนอทางเลือกที่สมดุล: ขนาดกะทัดรัด การออกแบบที่เสถียรบนโลหะ การป้องกัน IP68 การเก็บข้อมูลได้ยาวนาน 100,000 รอบการเขียน และการปรับแต่งที่ใช้งานได้จริงจากแหล่งโรงงาน RFID เดียว

คำถามที่พบบ่อย

คำถามที่ 1: การใช้งานหลักของแท็ก RFID P1307-1 สำหรับสินทรัพย์โลหะคืออะไร?

A1: P1307-1 ใช้สำหรับระบุทรัพย์สินที่เป็นโลหะซึ่งไม่สามารถทำงานได้อย่างเสถียรกับฉลาก RFID ทั่วไป เหมาะสำหรับอุปกรณ์ เครื่องมือ คอนเทนเนอร์ ตู้เก็บของ ชิ้นส่วนเครื่องจักร ชั้นวางของ และพื้นผิว conductive อื่นๆ รูปแบบขนาดกะทัดรัด 13×7×3 มม. มีประโยชน์อย่างยิ่งเมื่อทรัพย์สินมีพื้นที่ติดตั้งจำกัดแต่ยังคงต้องการการระบุด้วย UHF

Q2: เพราะเหตุใดแท็กนี้จึงทำงานบนโลหะได้ดีกว่าฉลาก RFID มาตรฐาน?

A2: ฉลาก RFID มาตรฐานอาจสูญเสียความเสถียรในการอ่านเมื่อติดโดยตรงบนโลหะ เนื่องจากพื้นผิว conductive เปลี่ยนพฤติกรรมของเสาอากาศ P1307-1 ได้รับการออกแบบเป็นแท็ก PCB สำหรับโลหะ โครงสร้างจึงถูกปรับให้เหมาะกับการติดตั้งบนโลหะ ซึ่งช่วยรักษาการอ่านที่คาดเดาได้ดีขึ้นในกระบวนการสินค้าคงคลัง การบำรุงรักษา และโลจิสติกส์

Q3: ระยะการอ่านที่คาดหวังได้ในโครงการจริงเป็นเท่าใด?

A3: ภายใต้เงื่อนไขการทดสอบ FCC ระยะการอ่านด้วยเครื่องอ่านแบบติดตั้งสามารถเข้าถึง 15 ม. บนโลหะอ้างอิงขนาด 15×2 ซม. และ 7.0 ม. บนโลหะอ้างอิงขนาด 14×14 ซม. ระยะด้วยเครื่องอ่านแบบมือถือสามารถเข้าถึง 4.0 ม. และ 1.5 ม. ตามลำดับ ผลลัพธ์จริงขึ้นอยู่กับการตั้งค่าเครื่องอ่าน ชนิดเสาอากาศ ทิศทางการติดตั้ง ขนาดทรัพย์สิน และสัญญาณรบกวนใกล้เคียง

Q4: ควรเลือกวิธีการติดตั้งแบบใดสำหรับทรัพย์สินของฉัน?

A4: สำหรับพื้นผิวภายในที่สะอาดและเรียบ กาว 3M มักเป็นตัวเลือกที่รวดเร็วที่สุด สำหรับทรัพย์สินที่สัมผัสกับการสั่นสะเทือน การกระแทก การเปลี่ยนแปลงอุณหภูมิ หรือการใช้งานกลางแจ้ง สกรูหรือหมุดย้ำจะยึดได้แน่นหนากว่า การติดตั้งด้วยแม่เหล็กมีประโยชน์เมื่อแท็กอาจต้องถูกถอด ย้ายตำแหน่ง หรือนำกลับมาใช้ใหม่ระหว่างการบำรุงรักษา

Q5: SCIVAS สามารถเข้ารหัสและพิมพ์แท็กก่อนจัดส่งได้หรือไม่?

A5: ได้ SCIVAS สามารถให้บริการเข้ารหัส EPC ทำเครื่องหมายโลโก้ พิมพ์บาร์โค้ด กำหนดหมายเลขซีเรียล และสนับสนุนการออกแบบตามกฎฐานข้อมูลทรัพย์สินของคุณ แท็กที่เข้ารหัสล่วงหน้าช่วยลดงานเตรียมการหน้างานและทำให้ผู้ประกอบระบบเชื่อมโยงแท็กทางกายภาพแต่ละอันกับบันทึก ERP, WMS, CMMS หรือทรัพย์สินถาวรได้ง่ายขึ้น

Q6: รุ่นนี้เหมาะสำหรับสภาพแวดล้อมกลางแจ้งหรือความชื้นสูงหรือไม่?

A6: P1307-1 มีระดับการป้องกัน IP68 และระบุสำหรับความชื้นสูงถึง 98% แบบไม่กลั่นตัว ช่วงอุณหภูมิการทำงานคือ -40 ถึง +85°C โดยอุณหภูมิที่ทนได้คือ -40 ถึง +150°C สำหรับการใช้งานกลางแจ้ง เรายังคงแนะนำให้ทดสอบตำแหน่งติดตั้งสุดท้าย วิธีการทำความสะอาด และการป้องกันทางกลก่อนการติดตั้งจำนวนมาก

Q7: ควรทดสอบแท็กนี้อย่างไรก่อนสั่งซื้อจำนวนมาก?

A7: เริ่มต้นด้วยทรัพย์สินจริงแทนการทดสอบบนโต๊ะเพียงอย่างเดียว ติดตั้งตัวอย่างโดยใช้วิธีที่ตั้งใจไว้ สแกนจากตำแหน่งเครื่องอ่านที่คาดไว้ และทดสอบรูปร่างทรัพย์สินหลายแบบ ทิศทาง และระยะทางที่แตกต่างกัน หากโครงการมีประตูตรวจหรือสถานีงานแบบติดตั้ง ควรทดสอบระหว่างการเคลื่อนที่ปกติ เพื่อให้การตั้งค่าการอ่านสุดท้ายสะท้อนการทำงานประจำวัน

รายการแท็ก RFID PCB สำหรับติดบนโลหะ

หมายเหตุ: ระยะการอ่านที่แสดงในตารางด้านล่างอาจแตกต่างจากประสิทธิภาพการใช้งานจริงอย่างมากเนื่องจากสภาพแวดล้อมการทดสอบที่แตกต่างกัน ควรทดสอบกับการใช้งานจริงเสมอเพื่อให้ได้ผลลัพธ์ที่แม่นยำ


     เอกสารข้อมูลผลิตภัณฑ์ P1307-1
