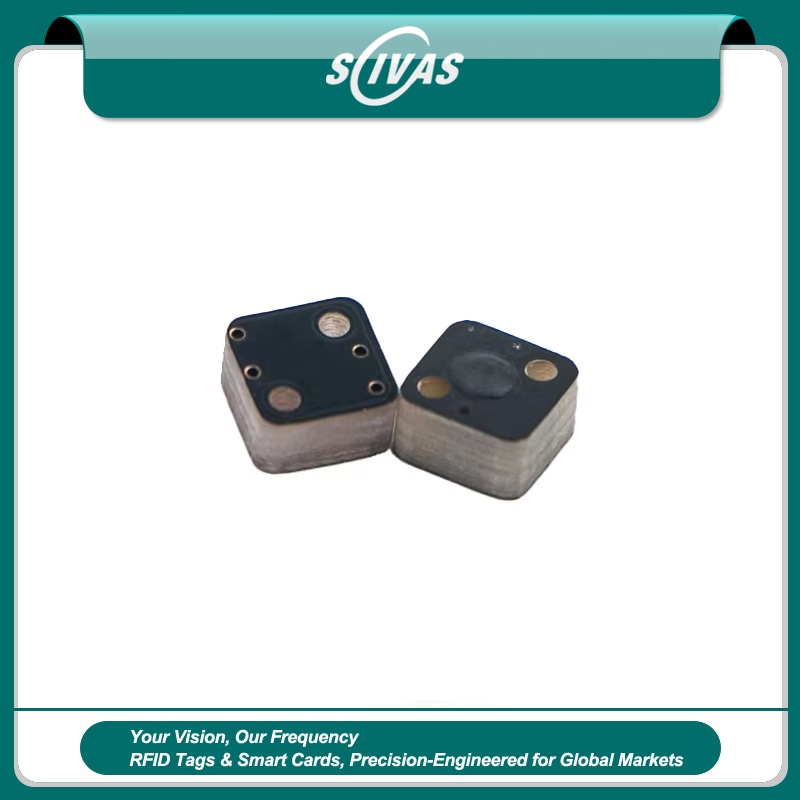

แท็ก RFID FR4 จิ๋วติดโลหะสำหรับทรัพย์สินอุตสาหกรรม

PCB สำหรับติดบนโลหะ RFID แท็ก ผลิตขึ้นจากวัสดุ FR-4 ให้มาตรฐาน IP68 เพื่อความน่าเชื่อถือและความทนทานที่เหนือกว่า ทนต่ออุณหภูมิได้สูง จึงเหมาะสำหรับการใช้งานในสภาพแวดล้อมที่โหดร้ายต่างๆ แท็กสามารถติดตั้งได้หลายวิธี เช่น สกรู หมุดย้ำ กาว หรือตัวยึดอื่นๆ ที่เหมาะสม รองรับโปรโตคอล ISO18000-6C (EPC C1G2) และมี global ID เฉพาะตัว จึงเหมาะสำหรับการใช้งานด้านการติดตามและจัดการทรัพย์สินที่หลากหลาย

แท็กนี้ผลิตจากวัสดุ FR-4 มาตรฐาน IP68 ให้ความน่าเชื่อถือและความทนทานสูง ทนต่ออุณหภูมิได้สูง จึงเหมาะสำหรับสภาพแวดล้อมที่โหดร้ายต่างๆ แท็กสามารถติดตั้งได้ด้วยสกรู หมุดย้ำ กาว หรือวิธีอื่นๆ รองรับโปรโตคอล ISO18000-6C (EPC C1G2) และมี global ID เฉพาะตัว จึงเหมาะสำหรับการใช้งานด้านการติดตามและจัดการทรัพย์สินต่างๆ

การใช้งาน:

1. สภาพแวดล้อมที่เป็นโลหะ

2. การติดตามทรัพย์สิน – อุปกรณ์ ชิ้นส่วน คอนเทนเนอร์

3. การควบคุมสินค้าคงคลัง

4. โลจิสติกส์

5. ปิโตรเคมี

6. ยานยนต์

7. ความปลอดภัย

8. การติดตามถังแก๊ส

9. การใช้งานกลางแจ้ง เช่น ป้ายโฆษณา

แท็ก RFID แบบ สำหรับติดบนโลหะ บนแผง PCB สำหรับการระบุทรัพย์สินโลหะอย่างมั่นคง

แท็ก RFID แบบ สำหรับติดบนโลหะ PCB ของ SCIVAS ถูกออกแบบมาสำหรับทรัพย์สินที่ไม่สามารถติดตามได้อย่างน่าเชื่อถือด้วยฉลาก RFID ทั่วไป เนื่องจากพื้นผิวที่ติดตั้งเป็นโลหะ รุ่น P0606-1 ใช้โครงสร้าง FR4 ขนาดกะทัดรัด ผิวสำเร็จสีดำ การป้องกันระดับ IP68 และประสิทธิภาพ UHF ที่ปรับแต่งสำหรับการติดตั้งบนโลหะโดยตรง สำหรับโรงงาน คลังสินค้า ลานโลจิสติกส์ พื้นที่ปิโตรเคมี พื้นที่บริการยานพาหนะ สถานที่รักษาความปลอดภัย และโครงการอุปกรณ์กลางแจ้ง แท็กนี้มอบวิธีปฏิบัติในการกำหนดอัตลักษณ์ดิจิทัลที่อ่านได้ให้กับเครื่องมือ คอนเทนเนอร์ ชิ้นส่วนอะไหล่ อุปกรณ์ยึดจับ ถังบรรจุ แผง และชิ้นส่วนโลหะขนาดเล็ก

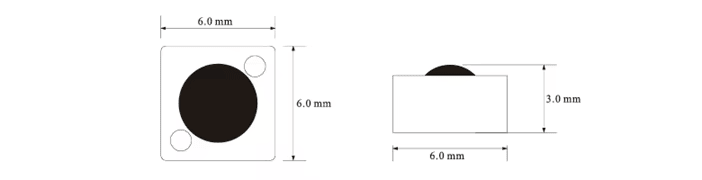

หน้านี้มุ่งเน้นไปที่แท็ก RFID แบบ สำหรับติดบนโลหะ PCB รุ่น P0606-1 ซึ่งเป็นแท็กทรัพย์สิน RFID สำหรับงานอุตสาหกรรมขนาดเล็กที่มีขนาด 6 x 6 x 3 มม. แม้ว่าตัวแท็กจะมีขนาดเล็ก แต่ก็ถูกออกแบบมาให้ทำงานบนพื้นผิวที่เป็นสื่อนำไฟฟ้า ซึ่งอินเลย์มาตรฐานมักสูญเสียระยะอ่านหรือไม่เสถียร แท็กนี้เป็นไปตามมาตรฐาน EPC C1G2 และ ISO18000-6C ใช้ชิป NXP Ucode 8 และมีความจุหน่วยความจำ EPC 128 บิต และ TID 96 บิต สำหรับการระบุระดับรายชิ้น ในโครงการที่ต้องการกลุ่มผลิตภัณฑ์ที่หลากหลายยิ่งขึ้น ผู้ซื้อสามารถเปรียบเทียบรุ่นนี้กับ แท็ก RFID แบบ สำหรับติดบนโลหะอื่นๆ สำหรับขนาดโลหะ ระยะอ่าน และสภาพแวดล้อมการติดตั้งที่แตกต่างกัน

โครงสร้าง FR4 สำหรับทรัพย์สินโลหะขนาดเล็ก

FR4 มอบฐานที่แข็งแรง น้ำหนักเบา และทนทานสำหรับการใช้งานในอุตสาหกรรมให้กับแท็กนี้ เหมาะสำหรับการใช้งานที่แท็กต้องยึดติดกับทรัพย์สินโลหะโดยไม่ต้องเพิ่มเปลือกหุ้มขนาดใหญ่หรือรบกวนรูปร่างของทรัพย์สิน การรับรอง IP68 ช่วยปกป้องแท็กจากฝุ่น ความชื้น และสภาพหน้างานที่ demanding ช่วงอุณหภูมิการทำงานคือ -40 ถึง +85℃ และช่วงอุณหภูมิการอยู่รอดสูงถึง -40 ถึง +150℃ ทำให้เป็นตัวเลือกที่มีประโยชน์สำหรับการทำสินค้าคงคลังในพื้นที่รุนแรง การระบุตัวตนกลางแจ้ง และกระบวนการตรวจสอบอุปกรณ์

เนื่องจากแท็กมีขนาดกะทัดรัด จึงสามารถใช้กับทรัพย์สินที่มีพื้นที่จำกัดได้ รวมถึงเครื่องมือโลหะ ชิ้นส่วนเครื่องจักรแคบ คอนเทนเนอร์ขนาดเล็ก เครื่องมือวัด ตู้ไฟฟ้า และถาดชิ้นส่วน สำหรับผู้ซื้อจำนวนมากที่ค้นหาแท็ก RFID UHF สำหรับโลหะ ความต้องการหลักไม่ใช่แค่ระยะอ่านเท่านั้น แต่ยังรวมถึงประสิทธิภาพที่ทำซ้ำได้หลังการติดตั้ง P0606-1 ถูกสร้างขึ้นสำหรับสถานการณ์นี้โดยเฉพาะ: การเข้ารหัสที่เสถียร การยึดติดที่เชื่อถือได้ และการสแกนที่คาดเดาได้เมื่อเสาอากาศเครื่องอ่านและทรัพย์สินโลหะจับคู่กันอย่างเหมาะสม

ประสิทธิภาพ UHF สำหรับการติดตามบนพื้นผิวโลหะ

ระยะอ่านบนโลหะขึ้นอยู่กับกำลังของเครื่องอ่าน การออกแบบเสาอากาศ ภูมิภาค วัสดุของทรัพย์สิน การวางแนวของแท็ก และขนาดของระนาบกราวด์โลหะ ภายใต้การทดสอบด้วยเครื่องอ่านแบบติดตั้งอยู่กับที่ P0606-1 สามารถเข้าถึง 8.8 ม. ในสภาวะ FCC บนโลหะขนาด 15 x 2 ซม. และ 3.8 ม. บนโลหะขนาด 14 x 14 ซม. ภายใต้สภาวะ ETSI สามารถเข้าถึง 7.4 ม. บนโลหะขนาด 15 x 2 ซม. และ 2.3 ม. บนโลหะขนาด 14 x 14 ซม. ค่าเหล่านี้ช่วยให้นักรวมระบบประเมินระยะการจัดวางก่อนการตรวจสอบภาคสนาม

สำหรับการควบคุมสินค้าคงคลัง แท็กนี้รองรับการจัดเก็บข้อมูลได้นานกว่า 10 ปี และรอบการเขียนซ้ำสูงสุด 100,000 ครั้ง จึงเหมาะสำหรับบันทึกทรัพย์สินที่อาจต้องอัปเดตระหว่างการบำรุงรักษา การหมุนเวียน การสอบเทียบ การตรวจสอบ หรือการเปลี่ยนแปลงกรรมสิทธิ์ เมื่อใช้งานร่วมกับเครื่องอ่าน RFID สำหรับงานอุตสาหกรรมที่เหมาะสม แท็ก RFID ระยะอ่านไกลสำหรับพื้นผิวโลหะนี้สามารถลดการสแกนบาร์โค้ดด้วยมือและเพิ่มความสามารถในการมองเห็นทั่วมุมจัดเก็บ ชั้นวาง สถานีงาน บริเวณซ่อมบำรุง และพื้นที่ทรัพย์สินกลางแจ้ง

ตัวเลือกการติดตั้งสำหรับทรัพย์สินโลหะแต่ละประเภท

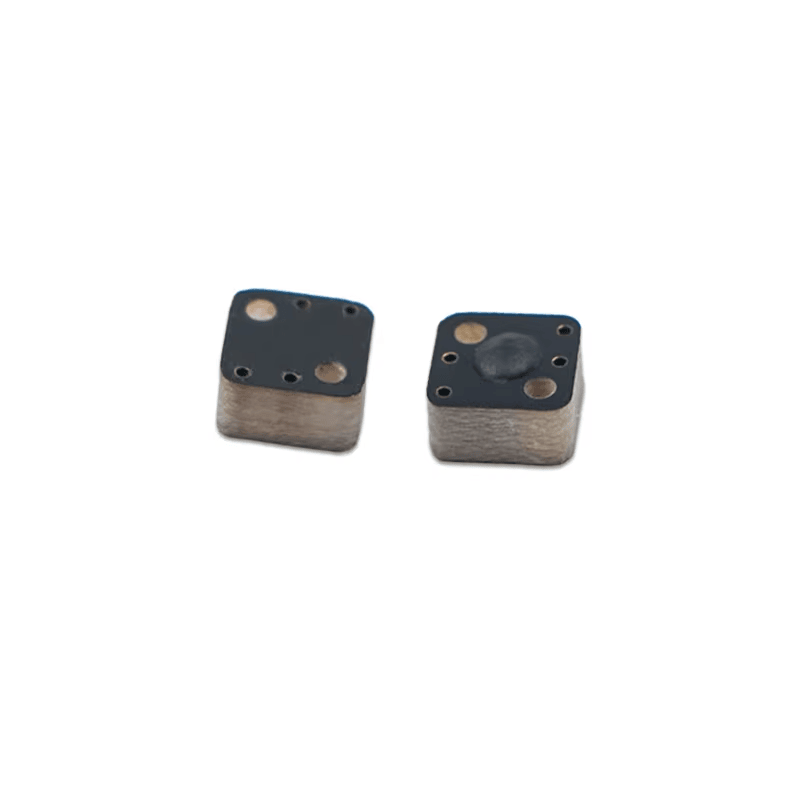

P0606-1 รองรับการติดตั้งด้วยกาว 3M หมุดย้ำ แม่เหล็ก และสกรู การติดด้วยกาวเหมาะสำหรับพื้นผิวเรียบ สะอาด และรับแรงกระแทกต่ำซึ่งต้องการการติดตั้งที่รวดเร็ว ส่วนสกรูหรือหมุดย้ำเหมาะกับทรัพย์สินที่ต้องเผชิญกับแรงสั่นสะเทือน การเคลื่อนย้ายกลางแจ้ง การหยิบจับบ่อยครั้ง หรือความเสี่ยงเชิงกลสูง การติดด้วยแม่เหล็กสามารถใช้ระบุชั่วคราวหรือทดสอบก่อนเลือกวิธีติดตั้งถาวรได้ ความยืดหยุ่นนี้ช่วยให้ผู้ซื้อสามารถใช้แท็ก RFID ขนาดกะทัดรัดเพียงแบบเดียวกับทรัพย์สินโลหะในแผนกและรูปทรงต่างๆ ได้

SCIVAS รองรับการพิมพ์ บาร์โค้ด หมายเลขซีเรียล การเข้ารหัส และการปรับแต่งดีไซน์ ตัวอย่างเช่น เจ้าของทรัพย์สินอาจขอให้เข้ารหัส EPC ล่วงหน้า แสดงรหัสซีเรียลที่มองเห็นได้เพื่อตรวจสอบด้วยมือ หรือพิมพ์บาร์โค้ดเพื่อรวม RFID และการตรวจสอบด้วยสายตาไว้ในกระบวนการเดียว ซึ่งมีประโยชน์อย่างยิ่งเมื่อกระบวนการเดิมยังใช้บันทึกกระดาษหรือรายการบาร์โค้ด ขณะที่เริ่มนำระบบ RFID มาใช้ แท็กนี้ยังสามารถสั่งซื้อในปริมาณนำร่องเล็กๆ ได้เนื่องจาก MOQ อยู่ที่ 50 ชิ้น ทำให้ผู้ซื้อทดสอบระยะอ่านและความแข็งแรงในการติดตั้งก่อนขยายการใช้งานได้

จุดที่แท็ก RFID PCB กันโลหะนี้เหมาะสมที่สุด

แท็ก RFID PCB กันโลหะนี้เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่เป็นโลหะ การจัดการอุปกรณ์ การควบคุมสินค้าคงคลัง คอนเทนเนอร์โลจิสติกส์ ทรัพย์สินในอุตสาหกรรมปิโตรเคมี ชิ้นส่วนยานยนต์ ทรัพย์สินด้านความปลอดภัย การติดตามถังแก๊ส และการระบุกลางแจ้ง เช่น ป้ายโฆษณาหรือโครงสร้างโลหะที่ติดตั้งแล้ว ไม่ได้มีจุดประสงค์เพื่อทดแทนแท็กทุกประเภท ป้ายแบบยืดหยุ่น แท็กเซรามิก เปลือก ABS และแท็ก RFIDอื่นๆ อาจเหมาะกับพื้นผิว ระดับการกระแทก หรือเป้าหมายด้านต้นทุนที่แตกต่างกัน ทางเลือกที่ดีที่สุดขึ้นอยู่กับพื้นที่ติดตั้ง ระยะอ่านที่คาดหวัง การสัมผัสกับสภาพแวดล้อม และว่าแท็กต้องทนต่อการทำความสะอาด การสั่นสะเทือน ความร้อน หรือสภาพอากาศกลางแจ้งหรือไม่

สำหรับผู้ซื้อที่เปรียบเทียบแท็ก RFID IP68 สำหรับอุปกรณ์โลหะ P0606-1 นำเสนอความสมดุลระหว่างขนาดกะทัดรัด ความแข็งแรงของ FR4 ความเข้ากันได้กับ UHF วิธีการติดตั้งหลายรูปแบบ และการปรับแต่งสำหรับงานอุตสาหกรรมที่ใช้งานได้จริง SCIVAS ช่วยตรวจสอบสภาพการใช้งาน ขนาดพื้นผิวโลหะ ประเภทเครื่องอ่าน ระยะสแกน และวิธีการติดตั้ง เพื่อให้เลือกแท็กเป็นส่วนหนึ่งของกระบวนการติดตามทรัพย์สินที่สมบูรณ์ ไม่ใช่เพียงชิ้นส่วนเดี่ยว

คำถามที่พบบ่อย

แท็ก RFID PCB สำหรับติดบนโลหะนี้ใช้บนโลหะโดยตรงได้หรือไม่

ได้ครับ P0606-1 ได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งบนพื้นผิวโลหะโดยตรง อินเลย์ RFID ทั่วไปมักสูญเสียประสิทธิภาพบนพื้นผิวที่เป็นสื่อนำไฟฟ้า แต่โครงสร้าง PCB นี้ถูกปรับแต่งมาเพื่อการทำงานบนโลหะโดยเฉพาะ ระยะการอ่านจริงยังคงขึ้นอยู่กับเครื่องอ่าน เสาอากาศ ขนาดโลหะ ทิศทางของแท็ก และสภาพแวดล้อมในการติดตั้งจริง

P0606-1 ใช้โปรโตคอล RFID และชิปอะไร?

แท็กนี้ใช้มาตรฐาน EPC C1G2 และ ISO18000-6C ซึ่งเป็นที่นิยมอย่างแพร่หลายในระบบ UHF RFID สำหรับการตรวจนับสินค้าคงคลังและการติดตามทรัพย์สิน โดยใช้ชิป NXP Ucode 8 มีหน่วยความจำ EPC 128 บิต และ TID 96 บิต รองรับการระบุสินค้า การเข้ารหัส และการทำงานร่วมกับเครื่องอ่านต่างๆ ในโครงการอุตสาหกรรมได้อย่างน่าเชื่อถือ

ตัวบอดี้ FR4 ทนทานแค่ไหนในสภาพแวดล้อมที่โหดร้าย?

ตัวบอดี้ FR4 มีความแข็งแรง น้ำหนักเบา และเหมาะสำหรับการใช้งานในอุตสาหกรรมที่ต้องการความทนทาน แท็กนี้มีระดับการป้องกัน IP68 ทำงานในช่วง -40 ถึง +85℃ และมีช่วงอุณหภูมิที่ทนทานต่อการรอดชีวิตตั้งแต่ -40 ถึง +150℃ นอกจากนี้ยังรองรับความชื้นแบบไม่กลั่นตัว 98% ช่วยให้ทำงานได้ดีในสภาพกลางแจ้ง เปียกชื้น ฝุ่นมาก หรือโรงงานที่มีความชื้นสูง

ฉันควรเลือกวิธีการติดตั้งแบบใด

สำหรับทรัพย์สินที่สะอาดและเรียบ การใช้กาว 3M มักเป็นทางเลือกที่รวดเร็วที่สุด สำหรับการสั่นสะเทือน การเคลื่อนย้ายกลางแจ้ง หรือพื้นที่ที่มีการสัมผัสสูง การใช้สกรูหรือหมุดย้ำมักปลอดภัยกว่า การติดตั้งด้วยแม่เหล็กสามารถใช้ประโยชน์ได้สำหรับการทดสอบ การระบุชั่วคราว หรือทรัพย์สินที่เคลื่อนย้ายได้ SCIVAS สามารถช่วยจับคู่วิธีการยึดกับพื้นผิวและรอบการใช้งานได้

ฉันควรคาดหวังระยะการอ่านเท่าไรในการใช้งานจริง?

การทดสอบกับเครื่องอ่านแบบติดตั้งอยู่กับที่แสดงระยะสูงสุด 8.8 ม. ภายใต้การตั้งค่า FCC บนโลหะขนาด 15 x 2 ซม. และสูงสุด 7.4 ม. ภายใต้การตั้งค่า ETSI บนขนาดโลหะเดียวกัน ระยะการอ่านในโลกจริงอาจสั้นกว่าหรือยาวกว่าขึ้นอยู่กับกำลังของเครื่องอ่าน อัตราขยายของเสาอากาศ รูปร่างของทรัพย์สิน โลหะใกล้เคียง และมุมการสแกน

SCIVAS สามารถปรับแต่งแท็กสำหรับโครงการของฉันได้หรือไม่

ได้ครับ SCIVAS สามารถให้บริการพิมพ์โลโก้ บาร์โค้ด หมายเลขซีเรียลที่มองเห็นได้ การเข้ารหัส EPC และการสนับสนุนด้านการออกแบบ การปรับแต่งมีประโยชน์เมื่อแท็ก RFID ต้องตรงกับฐานข้อมูลทรัพย์สินที่มีอยู่ กระบวนการบำรุงรักษา หรือรูปแบบฉลากตรวจสอบ ผู้ซื้อสามารถเริ่มต้นด้วย MOQ 50 ชิ้นสำหรับการทดสอบนำร่องก่อนการใช้งานขนาดใหญ่

แอปพลิเคชันใดเหมาะที่สุดสำหรับแท็กนี้?

P0606-1 เหมาะสำหรับอุปกรณ์โลหะ คอนเทนเนอร์ เครื่องมือ ชิ้นส่วนอุตสาหกรรม ทรัพย์สินด้านโลจิสติกส์ สิ่งของในอุตสาหกรรมปิโตรเคมี ชิ้นส่วนยานยนต์ ทรัพย์สินด้านความปลอดภัย ถังแก๊ส และโครงสร้างโลหะกลางแจ้ง โดยเฉพาะอย่างยิ่งเมื่อต้องการขนาดกะทัดรัด ประสิทธิภาพบนโลหะ ความทนทานต่อความชื้น และการติดตั้งที่ยืดหยุ่นในโครงการติดตามด้วย RFID เดียวกัน

รายการแท็ก RFID PCB สำหรับติดบนโลหะ

หมายเหตุ: ระยะการอ่านที่แสดงในตารางด้านล่างอาจแตกต่างจากประสิทธิภาพการใช้งานจริงอย่างมากเนื่องจากสภาพแวดล้อมการทดสอบที่แตกต่างกัน ควรทดสอบกับการใช้งานจริงเสมอเพื่อให้ได้ผลลัพธ์ที่แม่นยำ


     เอกสารข้อมูลผลิตภัณฑ์ P0606-1
