เสาอากาศเครื่องอ่าน UHF RFID 13dBi ลำแสงแคบ

เสาอากาศ UHF แบบลำคลื่นแคบ 13 dBi สำหรับการจัดการ RFID ในตู้ 865‑868 MHz / 902‑928 MHz เสาอากาศ RFID UHF แบบฝัง — ZK‑ANT9021 นี้มาพร้อมดีไซน์ลำคลื่นแคบเกนสูง 13 dBi มีขนาด 900 × 210 × 14 mm สำหรับการอ่านแท็กอย่างแม่นยำในสภาพแวดล้อมของตู้และชั้นวาง ใช้งานบนย่านความถี่ 865‑868 MHz หรือ 902‑928 MHz รองรับโปรโตคอล EPC C1G2/ISO18000‑6C ให้ความยืดหยุ่นในการติดตั้งแบบฝังสูง และเหมาะสำหรับการติดตามทรัพย์สิน การควบคุมสินค้าคงคลังอย่างปลอดภัย และงานจัดการคลังสินค้าอุตสาหกรรม

ภาพรวมผลิตภัณฑ์

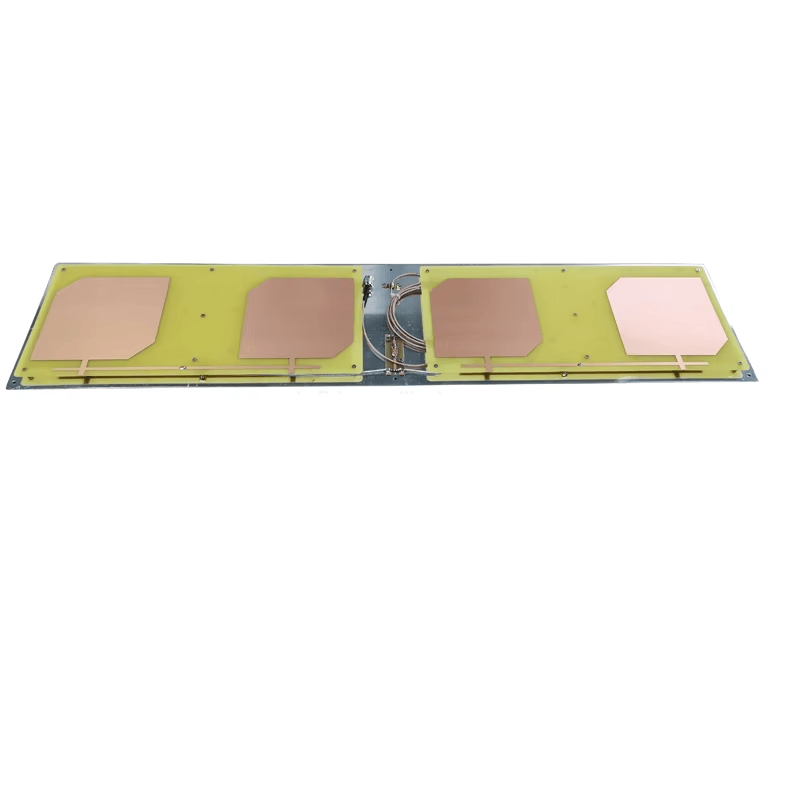

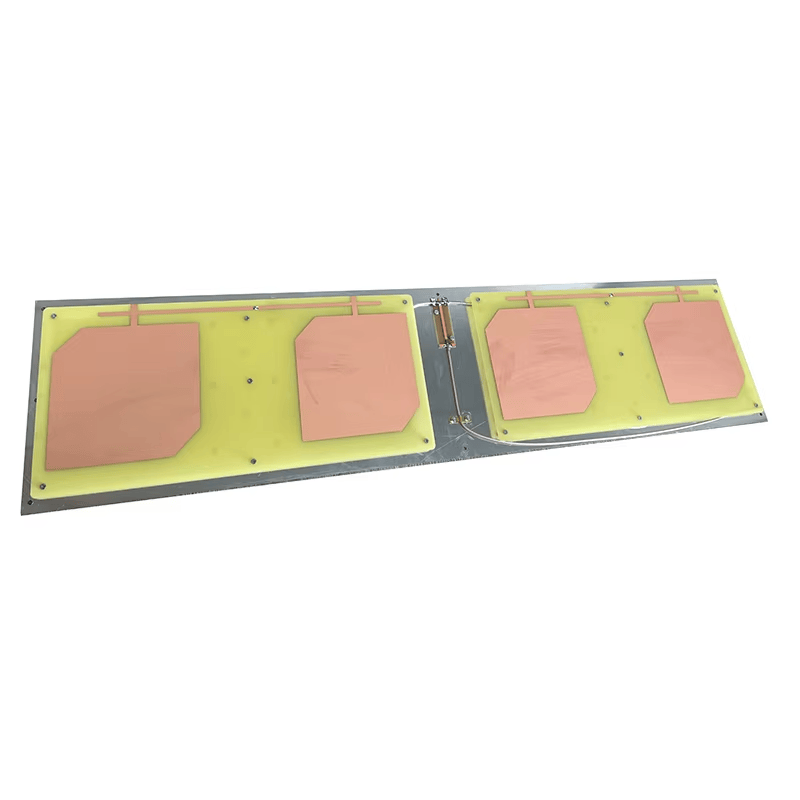

SCIVAS ZK-ANT9021 เป็นเสาอากาศอ่าน UHF RFID แบบเกนสูงที่พัฒนาขึ้นสำหรับโครงการภายในอาคารที่ต้องการระบุระยะไกลด้วยโซนการอ่านที่แคบลงและคาดการณ์ได้แม่นยำขึ้น แทนที่จะกระจายพลังงาน RF กว้างเกินไปยังชั้นวางหรือทางเดินข้างเคียง เสาอากาศลำคลื่นแคบ 13dBi นีช่วยให้ผู้รวมระบบสร้างพื้นที่ครอบคลุมที่ควบคุมได้สำหรับตู้เก็บของ ชั้นวางสินค้า ช่องทางจัดเก็บ ตู้แช่ ห้องเครื่องมือ คลังจดหมายเหตุ และระบบบริหารจัดการทรัพย์สิน โครงสร้างแผง PCB แบบยาวให้ความสมดุลที่เหมาะสมระหว่างเกน การครอบคลุมแบบมีทิศทาง และความยืดหยุ่นในการติดตั้ง ทำให้เหมาะสำหรับการติดตั้งที่การวางแผนขอบเขตการอ่านที่แม่นยำสำคัญพอๆ กับระยะการอ่าน

เสาอากาศรองรับย่านความถี่ UHF 865–868MHz และ 902–928MHz และทำงานร่วมกับโปรโตคอล ISO18000-6B และ ISO18000-6C EPC C1G2 ซึ่งทำให้เข้ากันได้กับระบบ UHF RFID ระดับภูมิภาคทั่วไปที่ใช้ในโลจิสติกส์ การผลิต ห้องสต็อกของร้านค้าปลีก สินค้าคงคลังในคลังสินค้า ห้องอุปกรณ์ และโครงการจัดเก็บแบบปลอดภัย เมื่อจับคู่กับเครื่องอ่าน แท็ก และมิดเดิลแวร์ที่เหมาะสม จะช่วยให้ผู้ใช้ระบุสิ่งของที่ติดแท็กได้ในระยะ 0–15 ม. ขึ้นอยู่กับกำลังของเครื่องอ่าน ชนิดแท็ก มุมการติดตั้ง การสูญเสียในสายเคเบิล วัสดุรอบข้าง และการปรับแต่งหน้างาน

การครอบคลุมที่ควบคุมได้สำหรับโครงการ RFID ในตู้และชั้นวาง

เสาอากาศมุมกว้างมาตรฐานอาจสะดวกสำหรับพื้นที่เปิด แต่สามารถสร้างปัญหาในสภาพแวดล้อมที่หนาแน่นซึ่งมีโซนการอ่านหลายโซนอยู่ใกล้กัน ZK-ANT9021 ใช้ลำคลื่นแนวนอน 16° และลำคลื่นแนวตั้ง 65° เพื่อสร้างสนาม RF ที่โฟกัสมากขึ้น การครอบคลุมแนวนอนที่แคบช่วยลดการอ่านโดยไม่ตั้งใจจากตู้คอลัมน์ที่อยู่ติดกัน ด้านหน้าชั้นวางใกล้เคียง หรือตำแหน่งจัดเก็บข้างเคียง ขณะที่การครอบคลุมแนวตั้งที่กว้างกว่ายังคงความสูงของสนามเพียงพอสำหรับชั้นวางหลายระดับ ซึ่งมีประโยชน์อย่างยิ่งเมื่อเป้าหมายของโครงการคือการยืนยันว่าสิ่งของอยู่ภายในพื้นที่จัดเก็บที่กำหนด ไม่ใช่เพียงแค่อยู่ใกล้เคียง

สำหรับการจัดการตู้เก็บของ สามารถติดตั้งเสาอากาศไว้ด้านข้าง ด้านหลัง หรือด้านหน้าของพื้นที่อ่านที่ควบคุมได้ตามโครงสร้างของตู้ สำหรับระบบชั้นวางสินค้า สามารถจัดวางให้หันเข้าหาชั้นหรือช่องทางเป้าหมายเพื่อปรับปรุงความสม่ำเสมอในการอ่าน ในห้องควบคุมอุณหภูมิหรือการจัดการตู้แช่แข็ง การออกแบบสำหรับใช้งานภายในอาคารและช่วงอุณหภูมิการทำงาน -20 ถึง 60°C ช่วยรองรับการติดตั้งจริงในสถานที่ที่สินค้าติดแท็กต้องการการระบุตัวตนที่มั่นคงโดยไม่ต้องสแกนด้วยมือบ่อยครั้ง ควรตรวจสอบประสิทธิภาพสุดท้ายในสถานที่จริงเสมอ เนื่องจากพื้นผิวโลหะ ของเหลว บรรจุภัณฑ์ที่วางซ้อนกัน และทิศทางของแท็กสามารถเปลี่ยนแปลงสนาม RF ได้

ประสิทธิภาพทิศทางเกนสูง

อัตราขยาย 13dBi มอบความแรงที่เพียงพอให้กับเสาอากาศ RFID ระยะไกลนี้สำหรับพื้นที่อ่านสัญญาณภายในอาคารที่มีความต้องการสูง ขณะที่การโพลาไรซ์แบบวงกลมช่วยเพิ่มความทนทานเมื่อแท็กไม่ได้จัดเรียงตรงกันพอดี ในโครงการจริง สิ่งนี้ช่วยได้เมื่อสินค้าถูกวางในมุมที่แตกต่างกัน ซ้อนกันที่ความสูงต่างกัน หรือถูกเคลื่อนย้ายโดยผู้ปฏิบัติงานระหว่างการจัดการประจำวัน เสาอากาศนี้ไม่ได้ออกแบบมาเป็นแผงตกแต่งทั่วไป แต่เป็นส่วนประกอบทางเทคนิคสำหรับงานวิศวกรรม RFID ที่มีการควบคุม ซึ่งอัตราขยาย มุมลำแสง การเลือกตัวเชื่อมต่อ และตำแหน่งการติดตั้งต้องทำงานร่วมกัน

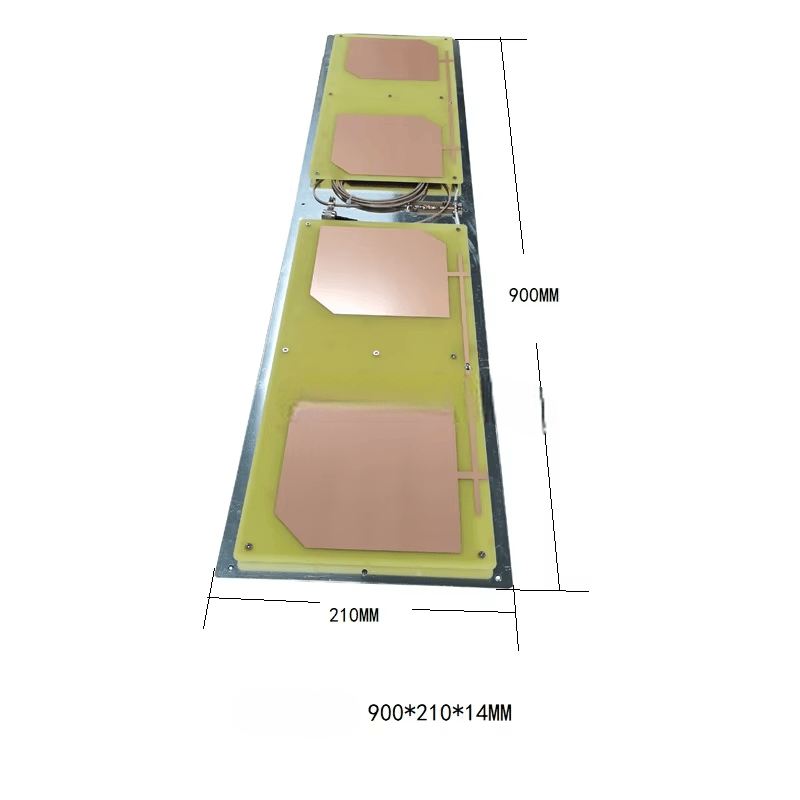

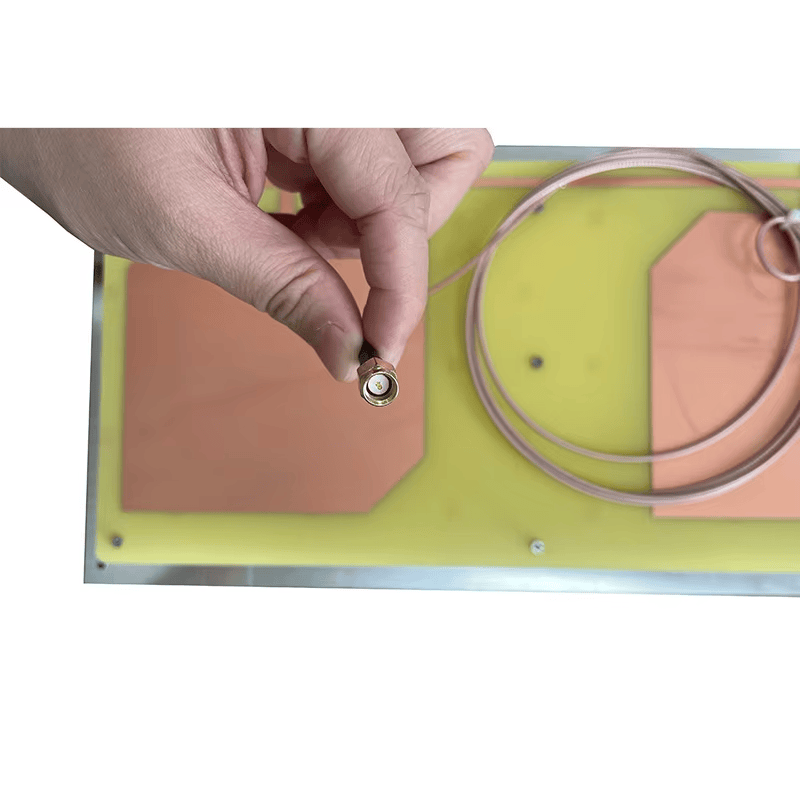

SCIVAS สามารถสนับสนุนความต้องการแบบ OEM และตามโครงการสำหรับความยาวสาย การปรับคอนเนกเตอร์ และการหารือเรื่องการติดตั้งใช้งาน คอนเนกเตอร์มาตรฐานคือ SMA-Male และสามารถหารือเกี่ยวกับโซลูชันคอนเนกเตอร์แบบกำหนดเองได้ตามอินเทอร์เฟซของเครื่องอ่านและรูปแบบการติดตั้ง ด้วยกำลังไฟฟ้าขาเข้าสูงสุด 100W และการป้องกันฟ้าผ่าแบบ DC ground ผลิตภัณฑ์นี้ถูกสร้างขึ้นสำหรับการรวมระบบที่มั่นคงในระบบ RFID อุตสาหกรรมภายในอาคาร ขนาด 900×210×14 มม. น้ำหนักสุทธิ 1.1 กก. และโครงสร้าง PCB สีเหลืองยังช่วยให้การตรวจสอบด้วยสายตาและการจัดวางแนวทำได้ง่ายขึ้นในระหว่างการติดตั้ง

วิธีการทำงานร่วมกับระบบ RFID ที่สมบูรณ์

เสาอากาศเครื่องอ่าน UHF RFID เป็นเพียงส่วนหนึ่งของห่วงโซ่การอ่านที่สมบูรณ์ ประสิทธิภาพของโครงการยังขึ้นอยู่กับเครื่องอ่าน การเลือกแท็กหรือฉลาก กฎของซอฟต์แวร์ การตั้งค่ากำลัง RF คุณภาพของสายเคเบิล และรูปแบบทางกายภาพ สำหรับการติดตั้งแบบถาวร สามารถใช้ร่วมกับเครื่องอ่าน UHF RFID แบบติดตั้งถาวรเพื่อสร้างจุดอ่านที่มั่นคงสำหรับประตูทางเข้า คลังสินค้า และโซนชั้นวางในคลังสินค้า สำหรับการระบุตัวตนสิ่งของ สามารถทำงานร่วมกับฉลาก RFIDที่เลือกตามวัสดุ ระยะทาง หน่วยความจำชิป และวิธีการติดตั้ง

ในระหว่างการทดสอบระบบ วิศวกรอาจใช้เครื่องมือแบบพกพาเพื่อทดสอบทิศทางการอ่าน ยืนยันขอบเขตจำกัด และเปรียบเทียบการตอบสนองของแท็กก่อนที่จะล็อกการตั้งค่าเครื่องอ่านขั้นสุดท้าย สำหรับการตรวจสอบภาคสนามและการตรวจสอบแบบสุ่ม เครื่องอ่าน RFID แบบพกพาสามารถช่วยให้ผู้ติดตั้งยืนยันได้ว่าตำแหน่งเสาอากาศที่วางแผนไว้ครอบคลุมสินค้าที่ต้องการโดยไม่ก่อให้เกิดการอ่านข้ามที่ไม่จำเป็น กระบวนการทดสอบภาคปฏิบัติมีความสำคัญเนื่องจากแม้แต่เสาอากาศคุณภาพสูงก็ไม่สามารถชดเชยการวางแท็กที่ไม่ดีหรือมุมการติดตั้งที่ไม่เหมาะสมได้

การใช้งานทั่วไป

ZK-ANT9021 เหมาะสำหรับการติดตามทรัพย์สิน การจัดการชั้นวาง การตรวจนับสินค้าในตู้ การจัดการตู้แช่แข็ง การควบคุมเครื่องมือ การติดตามคลังเอกสาร ระบบอัตโนมัติในห้องเก็บของ และโครงการ RFID ภายในอาคารอื่นๆ ที่ต้องการทั้งระยะอ่านไกลและการควบคุมทิศทาง เหมาะอย่างยิ่งสำหรับผู้รวมระบบที่ต้องการเสาอากาศ UHF RFID 13dBi ที่มีลำคลื่นแคบแทนสนามอ่านกว้าง SCIVAS กำหนดตำแหน่งรุ่นนี้สำหรับโครงการ B2B ที่ต้องการความมั่นคงในการผลิต การระบุพารามิเตอร์ทางเทคนิคที่ชัดเจน และการสนับสนุนการปรับแต่งที่ใช้งานได้จริงจากโรงงานผลิตภัณฑ์ RFID

คำถามที่พบบ่อย

อะไรทำให้เสาอากาศเครื่องอ่าน UHF RFID นี้แตกต่างจากเสาอากาศลำคลื่นกว้าง?

ข้อได้เปรียบหลักคือการควบคุมทิศทาง ลำคลื่นแนวนอน 16° ช่วยรวมสนามอ่านให้มุ่งไปยังตู้ ชั้นวาง หรือช่องเก็บของที่กำหนดไว้ แทนที่จะกระจายพลังงานออกด้านข้างมากเกินไป ซึ่งช่วยลดการอ่านแท็กที่ไม่ต้องการจากพื้นที่ใกล้เคียงและทำให้ข้อมูลสินค้าคงคลังสะอาดขึ้นในสภาพแวดล้อมการจัดเก็บที่หนาแน่น

เสาอากาศนี้ใช้สำหรับการติดตามทรัพย์สิน RFID ระยะไกลได้หรือไม่?

ได้ ได้รับการออกแบบสำหรับการติดตามทรัพย์สิน UHF RFID ภายในอาคารที่ต้องการการอ่านระยะไกลแบบควบคุม ระยะอ่านที่ระบุคือ 0–15 ม. แต่ประสิทธิภาพจริงขึ้นอยู่กับเครื่องอ่าน กำลังส่ง การสูญเสียในสายเคเบิล ประเภทแท็ก การวางแนวแท็ก และวัสดุโดยรอบ แนะนำให้ทดสอบหน้างานก่อนการติดตั้งจริง

ฉันควรเลือกเวอร์ชันความถี่ใดสำหรับโครงการของฉัน?

เสาอากาศมีให้เลือกสำหรับการใช้งาน UHF 865–868MHz หรือ 902–928MHz เวอร์ชันที่ถูกต้องขึ้นอยู่กับข้อกำหนดด้านความถี่ RFID ในตลาดเป้าหมายและรุ่นเครื่องอ่านที่ใช้ในโครงการ ก่อนการผลิตหรือซื้อจำนวนมาก SCIVAS สามารถช่วยยืนยันย่านความถี่ที่เหมาะสมตามภูมิภาคการใช้งานของคุณ

การโพลาไรซ์แบบวงกลมมีประโยชน์สำหรับการจัดการตู้และชั้นวางหรือไม่?

มีประโยชน์ การโพลาไรซ์แบบวงกลมสามารถปรับปรุงความทนทานในการอ่านเมื่อแท็กไม่ได้หันหน้าเข้าหาเสาอากาศในมุมคงที่ ในตู้ ชั้นวาง และห้องเก็บของ สิ่งของอาจเอียง ซ้อนกัน หรือถูกวางโดยผู้ปฏิบัติงานที่แตกต่างกัน การโพลาไรซ์นี้ช่วยปรับปรุงความสามารถในการอ่านจริง แม้ว่าการเลือกและการวางแท็กที่เหมาะสมยังคงเป็นสิ่งสำคัญ

สามารถปรับแต่งขั้วต่อหรือสายเคเบิลได้หรือไม่?

ขั้วต่อมาตรฐานคือ SMA-Male และสามารถหารือเรื่องการปรับแต่งตามอินเทอร์เฟซเครื่องอ่าน โครงสร้างเปลือก ระยะการติดตั้ง และข้อกำหนดการเดินสายเคเบิล สำหรับประสิทธิภาพ RFID ที่มั่นคง ควรเลือกประเภทขั้วต่อและความยาวสายเคเบิลอย่างระมัดระวัง เนื่องจากคุณภาพสายเคเบิลที่ไม่ดีหรือการสูญเสียในสายเคเบิลที่ไม่จำเป็นอาจลดความน่าเชื่อถือในการอ่าน

เสาอากาศลำคลื่นแคบ 13dBi นี้มักติดตั้งที่ไหน?

การติดตั้งทั่วไปได้แก่ ตู้ smart cabinet ตู้เครื่องมือ ชั้นเก็บเอกสาร ชั้นวางในคลังสินค้า ห้องเก็บของค้าปลีก ระบบจัดการตู้แช่แข็ง และพื้นที่สินค้าคงคลังภายในอาคารที่ควบคุมไว้ มีประโยชน์อย่างยิ่งเมื่อระบบจำเป็นต้องระบุสิ่งของภายในพื้นที่เฉพาะและหลีกเลี่ยงการอ่านแท็กจากชั้นวางข้างเคียงหรือตำแหน่งจัดเก็บใกล้เคียง

เสาอากาศนี้จำเป็นต้องปรับแต่ง RFID โดยผู้เชี่ยวชาญหลังการติดตั้งหรือไม่?

ขอแนะนำอย่างยิ่งให้ทำการปรับแต่งอย่างมืออาชีพ แม้ข้อมูลจำเพาะของเสาอากาศจะถูกต้อง แต่พื้นที่อ่านสัญญาณจริงจะได้รับผลกระทบจากกำลังของเครื่องอ่าน ความสูงในการติดตั้ง ความยาวสายเคเบิล วัสดุของแท็ก วัตถุที่เป็นโลหะ ของเหลว และโครงสร้างโดยรอบ การทดสอบขอบเขตการอ่านในสถานที่จริงจะช่วยให้การเก็บข้อมูล RFID มีความเสถียรและแม่นยำยิ่งขึ้น
