เสาอากาศ UHF RFID ระยะไกลสำหรับติดตามทรัพย์สิน

เสาอากาศ UHF แบบฝัง PCB 5dBi 707010mm 902‑928MHz/865‑868MHz ชนิด Quadrifilar Helical — เสาอากาศ UHF แบบฝังประสิทธิภาพสูงนี้ให้อัตราขยาย 5dBi ทำงานในช่วงความถี่ 902‑928MHz หรือ 865‑868MHz เหมาะอย่างยิ่งสำหรับงาน RFID แบบ UHF การออกแบบแบบ quadrifilar helical ช่วยให้การครอบคลุมสัญญาณรอบทิศทางมีความเสถียร มอบการสื่อสารกับแท็ก RFID ที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมต่างๆ รวมถึงการติดตามทรัพย์สินและการจัดการโลจิสติกส์

เสาอากาศ UHF ขนาดกะทัดรัดสำหรับการอ่านระยะไกลแบบควบคุมได้

ประสิทธิภาพ 5dBi ที่เสถียรในอุปกรณ์ RFID แบบฝัง

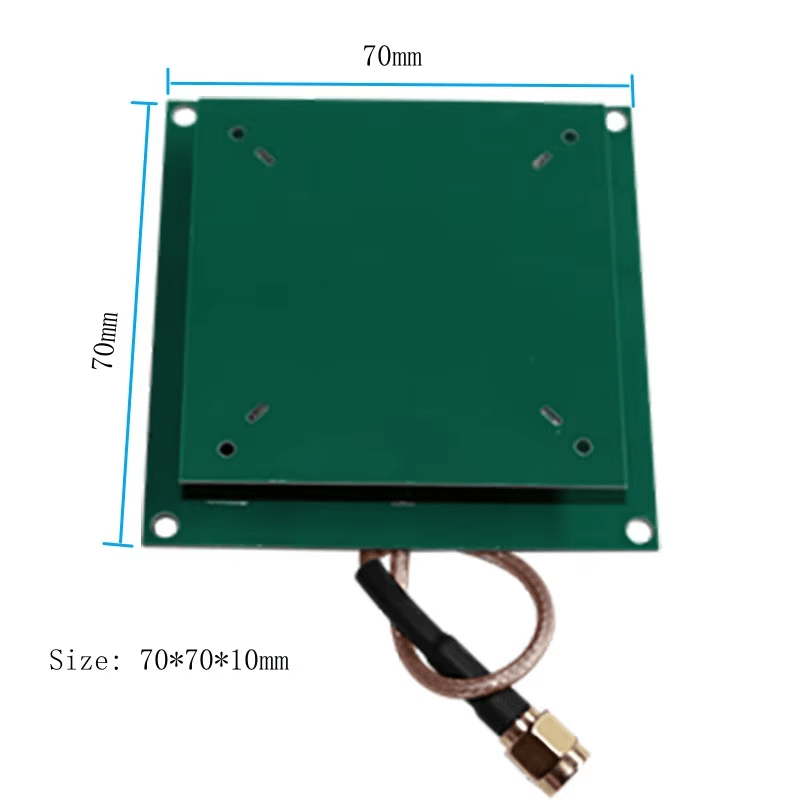

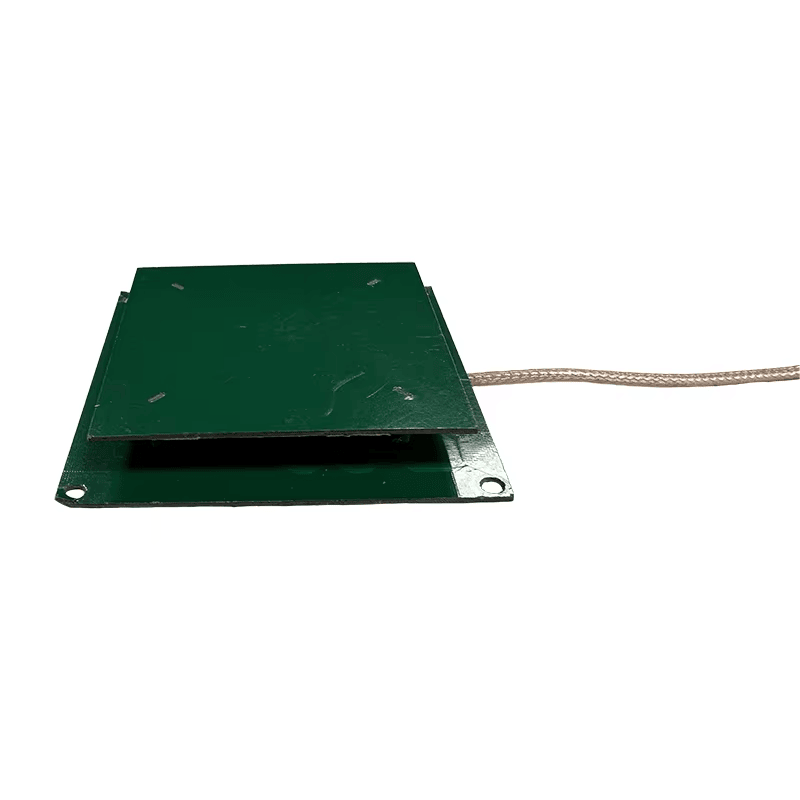

SCIVAS ZK-ANT7070 เป็นเสาอากาศ UHF RFID แบบ Long Range ขนาดกะทัดรัด ออกแบบสำหรับโครงการที่ต้องการการตรวจจับแท็กที่เชื่อถือได้โดยไม่ต้องใช้ตัวเสาอากาศภายนอกขนาดใหญ่ เสาอากาศนี้ใช้โครงสร้าง PCB แบบสี่เหลี่ยมจัตุรัสที่มีโปรไฟล์ 70x70x10mm เหมาะสำหรับโมดูลเครื่องอ่านแบบฝัง ตู้เก็บของ ตู้คีออส สถานีงานในสายการผลิต อุโมงค์ตรวจสอบสินค้าคงคลัง และจุดตรวจสอบโลจิสติกส์ขนาดเล็ก สำหรับผู้ประกอบการที่ต้องการเสาอากาศ UHF RFID แบบพาสซีฟที่สามารถติดตั้งใกล้กับพื้นที่อ่านค่าและยังให้ประสิทธิภาพที่มั่นคง รุ่นนี้มอบความสมดุลที่ใช้งานได้จริงระหว่างขนาด เกน ความกว้างของลำคลื่น และความยืดหยุ่นในการติดตั้ง

เสาอากาศนี้รองรับช่วงความถี่ 902-928MHz และตัวเลือก 865-868MHz จึงสามารถจับคู่กับระบบ UHF RFID สำหรับการติดตั้งในแต่ละภูมิภาคที่แตกต่างกันได้ ด้วยเกน 5dBi การโพลาไรซ์แบบวงกลม อิมพีแดนซ์ 50Ω และ VSWR ≤2.0 จึงถูกออกแบบมาเพื่อการจับคู่ RF ที่สม่ำเสมอเมื่อเชื่อมต่อกับฮาร์ดแวร์เครื่องอ่านที่เข้ากันได้ ระยะการอ่านสามารถเข้าถึง 0-5m ในสภาวะที่เหมาะสม ขึ้นอยู่กับกำลังส่งของเครื่องอ่าน การสูญเสียในสายเคเบิล ชนิดแท็ก มุมการติดตั้ง วัสดุรอบข้าง และสัญญาณรบกวนแม่เหล็กไฟฟ้า ทำให้เสาอากาศนี้เป็นเสาอากาศ UHF RFID แบบ Long Range ที่มีประโยชน์สำหรับจุดอ่านค่าที่ควบคุมได้ ซึ่งการครอบคลุมพื้นที่ที่คาดเดาได้สำคัญกว่าการกระจายสัญญาณที่กว้างเกินความจำเป็น

ทำไมการโพลาไรซ์แบบวงกลมจึงสำคัญ

การอ่านที่ทนทานต่อสภาพมากกว่าเมื่อแท็กไม่ได้วางเรียงกันอย่างสมบูรณ์

ในคลังสินค้าและห้องจัดเก็บสินทรัพย์จริง แท็กแทบจะไม่ถูกนำเสนอในมุมเดียวกันทุกครั้ง กล่องสินค้าหมุน ถังพลาสติกเคลื่อนย้าย ฉลากสินค้าหันไปในทิศทางที่ต่างกัน และสินทรัพย์ที่ติดแท็กอาจถูกวางซ้อนหรือถูกบังโดยวัตถุใกล้เคียง การออกแบบเสาอากาศ UHF แบบโพลาไรซ์วงกลมช่วยปรับปรุงความสม่ำเสมอในการอ่านเมื่อทิศทางของแท็กเปลี่ยนแปลง ลดความเสี่ยงที่แท็กซึ่งวางตำแหน่งไว้อย่างดีจะถูกมองข้ามเพียงเพราะไม่ได้หันหน้าเข้าหาเสาอากาศโดยตรง สำหรับการใช้งานที่ใช้ แท็ก RFID บนเครื่องมือ อุปกรณ์ ภาชนะที่ใช้ซ้ำ หรือสินค้าคงคลัง ความทนทานต่อทิศทางนี้ทำให้การสแกนประจำวันราบรื่นและตรวจสอบได้ง่ายขึ้น

ความกว้างลำคลื่นครึ่งกำลังที่ 110° ในแนวนอนและ 90° ในแนวตั้งให้พื้นที่อ่านที่กว้างแต่ manageable ซึ่งมีประโยชน์เมื่อติดตั้งเสาอากาศไว้ด้านหลังแผง ภายในตู้ขนาดเล็ก หรือใกล้กับด้านข้างของจุดถ่ายโอน แทนที่จะบังคับให้ผู้ใช้จัดเรียงแต่ละรายการอย่างแม่นยำ เสาอากาศนี้เปิดพื้นที่ให้ผู้ประกอบการออกแบบพื้นที่ตรวจจับที่ใช้งานได้จริง ในขณะเดียวกันตัวบอดี้ PCB ที่กะทัดรัดช่วยหลีกเลี่ยงความซับซ้อนทางกลไกที่ไม่จำเป็นเมื่อพื้นที่จำกัด

ออกแบบสำหรับการรวมเข้ากับเครื่องอ่านและการติดตั้งในโครงการ

การเชื่อมต่อ SMA-Male การป้องกัน DC Ground และการติดตั้งที่กะทัดรัด

ZK-ANT7070 ใช้ขั้วต่อ SMA-Male สำหรับการเชื่อมต่อโดยตรงกับโมดูล UHF เครื่องอ่าน หรือบอร์ด เครื่องอ่าน ที่เหมาะสม รองรับกำลังไฟอินพุตสูงสุดถึง 100W และมีการป้องกันฟ้าผ่าแบบ DC Ground ช่วยเพิ่มความทนทานที่ใช้งานได้จริงสำหรับการผสานรวมอุปกรณ์ ช่วงอุณหภูมิการทำงาน -20 ถึง 60°C เหมาะกับสภาพแวดล้อมในร่มด้านอุตสาหกรรม โลจิสติกส์ ห้องด้านหลังร้านค้าปลีก และการจัดการสินทรัพย์หลายรูปแบบ ด้วยน้ำหนักสุทธิประมาณ 0.04kg สามารถติดตั้งเสาอากาศให้ใกล้กับพื้นที่อ่านเป้าหมายได้โดยไม่เพิ่มภาระที่สังเกตเห็นได้ต่อโครงสร้างอุปกรณ์

สำหรับผู้ประกอบระบบ เสาอากาศนี้สามารถรองรับสถาปัตยกรรมอุปกรณ์ที่กว้างขึ้น ซึ่งรวมถึงเครื่องอ่านแบบติดตั้งอยู่กับที่ เครื่องอ่านแบบฝัง และอุปกรณ์ออลอินวันขนาดกะทัดรัด เมื่อโครงการต้องการชุดอ่านที่สมบูรณ์แทนโมดูลเสาอากาศแยก SCIVAS ยังจำหน่ายเครื่องอ่าน RFID UHF แบบรวมเสาอากาศสำหรับงานที่ต้องวางแผนตำแหน่งเครื่องอ่านและเสาอากาศร่วมกัน ซึ่งช่วยให้ผู้ซื้อเลือกได้ระหว่างการประกอบเป็นชิ้นส่วนหรืออุปกรณ์อ่านที่พร้อมติดตั้ง ตามระยะของโครงการ

สถานการณ์การใช้งานที่แนะนำ

การติดตามทรัพย์สิน สถานีโลจิสติกส์ และการตรวจสอบสินค้าคงคลัง

เสาอากาศเครื่องอ่าน RFID UHF นี้เหมาะสำหรับการติดตามทรัพย์สิน การจัดการสินค้าคงคลัง จุดส่งต่อในโลจิสติกส์ การตรวจสอบที่ชั้นวางสินค้า สถานีประตูขนาดเล็ก การสแกนที่สถานีทำงาน จุดเข้าใช้งานสำหรับอุปกรณ์ที่มีแท็ก และอุปกรณ์อัตโนมัติแบบฝังตัว ในห้องเครื่องมือ สามารถช่วยระบุเครื่องมือที่มีแท็กเมื่อเข้าในหรือออกจากพื้นที่ควบคุม ในคลังสินค้า สามารถช่วยตรวจสอบสินค้าหรือคอนเทนเนอร์ที่โต๊ะบรรจุหีบห่อ ในสายการผลิต สามารถติดตั้งใกล้สถานีกระบวนการเพื่อยืนยันว่าชิ้นส่วนหรือพาหะที่มีแท็กที่ถูกต้องมาถึงตำแหน่งที่เหมาะสมแล้ว

เสาอากาศนี้มีประโยชน์เป็นพิเศษเมื่อโครงการต้องการการอ่านที่เสถียรจากตัวเครื่องขนาดกะทัดรัดแทนเสาอากาศแผงภายนอกขนาดใหญ่ สำหรับงานบริหารสินค้าคงคลังที่ใช้ฉลากเป็นหลักด้วยฉลาก RFID UHF สามารถติดตั้งไว้ใกล้พื้นที่สแกนที่กำหนดไว้ เพื่อช่วยตรวจจับกล่อง เอกสาร ตัวอย่าง หรือสินค้าค้าปลีกที่ติดแท็กได้ เนื่องจากประสิทธิภาพของ UHF ได้รับผลจากวัสดุของแท็ก ระยะทาง การตั้งค่าเครื่องอ่าน ชนิดสายเคเบิล และสภาพแวดล้อมการติดตั้ง SCIVAS แนะนำให้ทดสอบเสาอากาศในสภาพการใช้งานจริงก่อนการติดตั้งใช้งานจำนวนมากครั้งสุดท้าย สำหรับทีมจัดซื้อ วิธีนี้ยังช่วยยืนยันว่าเสาอากาศที่เลือก กำลังส่งออกของเครื่องอ่าน ความยาวสายเคเบิล และรูปแบบแท็ก สามารถตอบโจทย์กระบวนการทำงานประจำวันตามที่ตั้งใจไว้ได้ก่อนสั่งซื้อจำนวนมาก

คำถามที่พบบ่อย

เสาอากาศนี้เหมาะที่สุดกับโครงการ RFID ประเภทใด?

ZK-ANT7070 เหมาะที่สุดสำหรับระบบ UHF RFID ขนาดกะทัดรัดที่ต้องการโซนอ่านที่ควบคุมได้ภายในพื้นที่ติดตั้งจำกัด โครงการทั่วไปรวมถึงโต๊ะตรวจนับสินค้าคงคลัง จุดส่งต่อในโลจิสติกส์ อุปกรณ์ เครื่องอ่าน แบบฝังตัว ตู้ติดตามเครื่องมือ ตู้บริการตนเอง จุดเข้า-ออกขนาดเล็ก และการตรวจสอบทรัพย์สินระดับสถานีงาน ซึ่งเสาอากาศแบบแผงขนาดใหญ่จะไม่จำเป็นหรือติดตั้งได้ยาก

เสาอากาศนี้สามารถใช้เป็นเสาอากาศ RFID ระยะไกลได้จริงหรือไม่?

ใช่ แต่คำว่า "ระยะไกล" ควรทำความเข้าใจภายใต้เงื่อนไขของระบบ UHF RFID เสาอากาศ 5dBi นี้รองรับระยะอ่าน 0-5 ม. ในสภาพการติดตั้งที่เหมาะสม ระยะทางจริงขึ้นอยู่กับกำลังของตัวอ่าน ความไวของแท็ก การสูญเสียในสายเคเบิล มุมติดตั้ง โลหะหรือของเหลวที่อยู่ใกล้เคียง และสัญญาณรบกวน RF ในพื้นที่ แนะนำให้ทดสอบกับแท็กจริง

ทำไมเสาอากาศจึงใช้การโพลาไรซ์แบบวงกลม?

การโพลาไรซ์แบบวงกลมช่วยให้เสาอากาศอ่านแท็กได้อย่างสม่ำเสมอมากขึ้นเมื่อมุมของแท็กไม่คงที่ ในกระบวนการโลจิสติกส์และงานบริหารสินค้าคงคลัง แท็กอาจหันขึ้นด้านบน หันข้าง หรือเอียงเล็กน้อย การออกแบบนี้ช่วยลดความไวต่อทิศทางเมื่อเทียบกับทิศทางการอ่านแบบเชิงเส้นตรงล้วน ซึ่งช่วยให้นักรวมระบบสร้างโซนสแกนที่ยืดหยุ่นขึ้นสำหรับสินค้าที่เคลื่อนที่หรือวางซ้อนกัน

ควรเลือกตัวเลือกความถี่ใด?

เลือก 902-928MHz สำหรับภูมิภาคและระบบที่ใช้ย่าน UHF ทั่วไปในตลาดอย่างสหรัฐอเมริกา และเลือก 865-868MHz เมื่อโครงการของคุณใช้ย่าน UHF RFID ของยุโรป ตัวเลือกที่ถูกต้องควรสอดคล้องกับการตั้งค่าตัวอ่าน กฎระเบียบวิทยุในท้องถิ่น และช่วงความถี่ของแท็กที่ใช้ในการติดตั้งจริง

เสาอากาศนี้เหมาะกับสภาพแวดล้อมที่มีโลหะมากหรือไม่?

สามารถใช้งานใกล้กับอุปกรณ์อุตสาหกรรมได้ แต่สภาพแวดล้อมที่มีโลหะอาจเปลี่ยนสนามอ่านและทำให้ประสิทธิภาพ RFID คลาดเคลื่อนหากไม่ได้ทดสอบการติดตั้งอย่างเหมาะสม สำหรับงานที่มีโลหะมาก ควรเว้นระยะห่างที่เหมาะสม หลีกเลี่ยงการสะท้อนที่ไม่ควบคุม ตรวจสอบสายเคเบิลและการตั้งค่าตัวอ่าน และทดสอบกับแท็กจริง ตำแหน่งติดตั้ง และระยะอ่านเป้าหมายก่อนใช้งานจริง

ขั้วต่อ SMA-Male ช่วยในการรวมระบบอย่างไร?

ขั้วต่อ SMA-Male มอบอินเทอร์เฟซ RF ที่กะทัดรัดและคุ้นเคยสำหรับวิศวกรในการเชื่อมต่อเสาอากาศกับบอร์ดหรือโมดูลตัวอ่าน UHF ที่เข้ากันได้ มีประโยชน์เมื่อต้องติดตั้งเสาอากาศภายในตู้ หลังแผง หรือใกล้หน้าต่างอ่านที่กำหนดไว้ ควรตรวจสอบประเภทขั้วต่อ ความยาวสายเคเบิล และการจับคู่อิมพีแดนซ์ก่อนประกอบขั้นสุดท้ายเสมอ

SCIVAS สามารถสนับสนุนโครงการที่เกินกว่าแค่เสาอากาศได้หรือไม่?

ได้ SCIVAS สามารถสนับสนุนผู้ซื้อที่ต้องการมากกว่าเสาอากาศเพียงตัวเดียว โดยช่วยจับคู่เสาอากาศกับตัวอ่าน UHF แท็ก ฉลาก และความต้องการอ่านเฉพาะโครงการ การแจ้งระยะเป้าหมาย วัสดุของแท็ก รุ่นตัวอ่าน พื้นที่ติดตั้ง และภูมิภาคที่ใช้งาน จะช่วยให้ทีมของเราแนะนำการตั้งค่าที่เชื่อถือได้มากขึ้นสำหรับการทดสอบและการติดตั้ง
