ระบบตรวจจับ RFID สำหรับค้นหาเครื่องหมายใต้ดิน

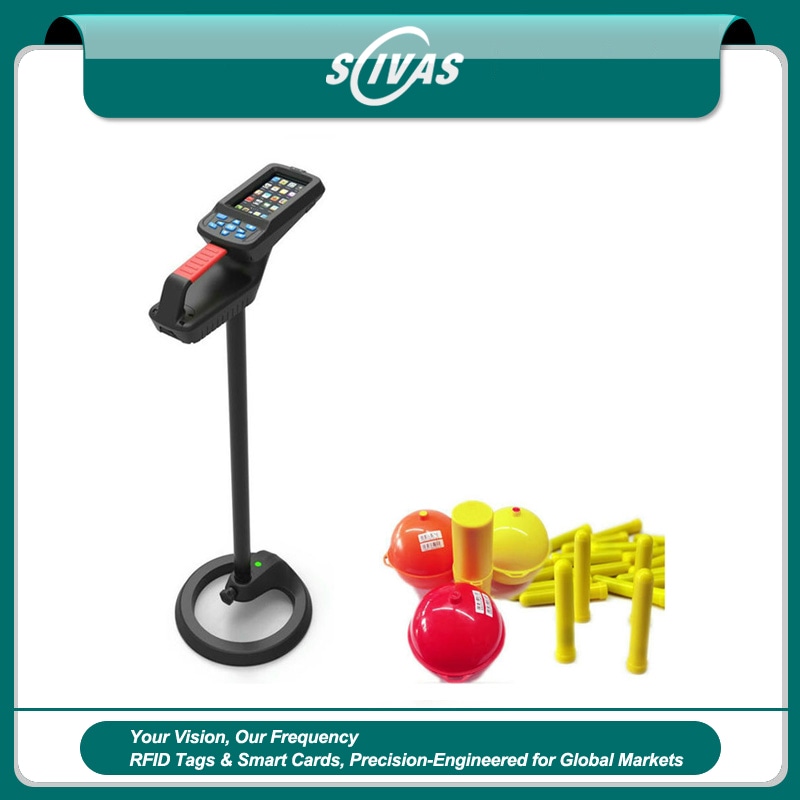

CK - GTR680 เป็นเครื่องระบุตำแหน่งเครื่องหมายอิเล็กทรอนิกส์ใต้ดินที่ใช้เทคโนโลยีการระบุด้วยคลื่นความถี่วิทยุ (RFID) โดยไม่ต้องขุดเจาะ เครื่องระบุตำแหน่งสามารถอ่านเครื่องหมายอิเล็กทรอนิกส์ที่ฝังไว้ล่วงหน้าใกล้ท่อใต้ดินและดึงข้อมูลท่อที่บันทึกไว้ในเครื่องหมายได้ ทำให้สามารถระบุตำแหน่งท่อได้อย่างแม่นยำและบริหารจัดการท่อใต้ดินในรูปแบบดิจิทัล

CK-GTR680 เป็นเครื่องมือระบุตำแหน่งสำหรับเครื่องหมายอิเล็กทรอนิกส์ใต้ดินโดยอาศัยเทคโนโลยีการระบุด้วยคลื่นความถี่วิทยุ เครื่องมือระบุตำแหน่งนี้สามารถอ่านเครื่องหมายอิเล็กทรอนิกส์ที่�ังไว้ล่วงหน้าใกล้ท่อใต้ดินได้โดยไม่ต้องขุดเปิดหน้า และดึงข้อมูลท่อที่บันทึกไว้ในเครื่องหมายนั้นเพื่อระบุตำแหน่งและบริหารจัดการท่อใต้ดินในรูปแบบดิจิทัลได้อย่างแม่นยำ CK-GTR680 มีประสิทธิภาพการทำงานที่มั่นคงและใช้งานง่าย มาพร้อมกับระบบ Android ที่ได้รับความนิยมมากที่สุดในปัจจุบัน ซึ่งอำนวยความสะดวกให้ลูกค้าสามารถพัฒนาต่อยอดได้ เหมาะอย่างยิ่งสำหรับการระบุตำแหน่ง การทำเครื่องหมาย และการบริหารจัดการดิจิทัลของท่อใต้ดินในด้านไฟฟ้า การสื่อสาร ก๊าซ และอื่นๆ CK-GTR680 ใช้ระบบ GNSS แบบสองความถี่และหลายกลุ่มดาวเทียม เมื่อเทียบกับระบบ GNSS ความถี่เดียว จะมีความเร็วและความแม่นยำในการระบุตำแหน่งที่รวดเร็วและแม่นยำยิ่งขึ้น โดยมีค่าความคลาดเคลื่อนภายใน 3 เมตร ช่วยให้ผู้ใช้ค้นหาเครื่องหมายอิเล็กทรอนิกส์ที่ฝังไว้ล่วงหน้าได้อย่างรวดเร็ว

คุณสมบัติผลิตภัณฑ์

รุ่นสินค้า: CK-GTR680

จอแสดงผล: TFT ขนาด 5.0 นิ้ว    ความละเอียด: 540*960

หน่วยความจำ: RAM 1GB + ROM 8GB

ระบบระบุตำแหน่ง: ระบบ GNSS แบบสองคลื่นความถี่หลายกลุ่มดาวเทียม

ความแม่นยำในการระบุตำแหน่ง: น้อยกว่า 3 เมตร (ในพื้นที่โล่ง)

ย่านความถี่ทำงาน RFID: 134KHz

ระยะตรวจจับ RFID: 220 ซม. (สูงสุด)

ความจุแบตเตอรี่: แบตเตอรี่ลิเธียมไอออนโพลิเมอร์ 12V 5000mAh

ลักษณะทางกายภาพและสิ่งแวดล้อม：

พารามิเตอร์สินค้า：

① ระยะตรวจจับสูงสุดและความแม่นยำในการระบุตำแหน่งวัดภายใต้เงื่อนไขที่ไม่มีสัญญาณรบกวนในบริเวณโดยรอบ

แท็ก RFID ใต้ดินและเครื่องตรวจจับสำหรับทรัพย์สินสาธารณูปโภคที่ฝังอยู่

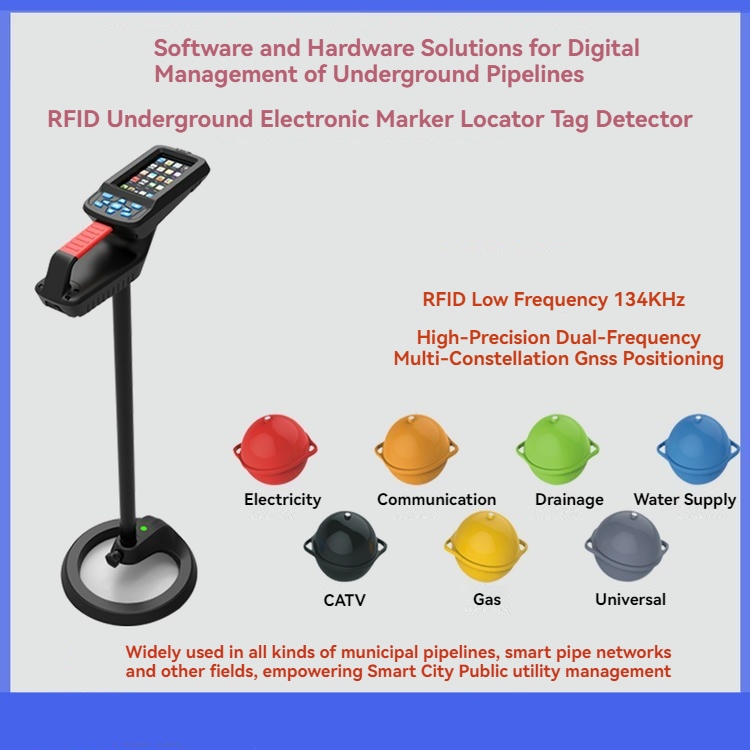

SCIVAS จัดจำหน่าย CK-GTR680 เป็นโซลูชันระดับมืออาชีพด้าน RFID แท็ก ใต้ดินและเครื่องตรวจจับ สำหรับหน่วยงานสาธารณูปโภคที่ต้องการระบุตำแหน่งท่อส่งใต้ดิน เคเบิล และเส้นทางให้บริการอย่างแม่นยำโดยไม่ทำลายพื้นผิว ในโครงการโครงสร้างพื้นฐานหลายแห่ง แบบก่อสร้างไม่สมบูรณ์ จุดอ้างอิงบนพื้นผิวมักเปลี่ยนแปลง และป้ายแสดงตำแหน่งแบบมองเห็นได้ทั่วไปก็หายไปหลังการปูผิวหรือจัดภูมิทัศน์ การติดตั้งเครื่องหมายอิเล็กทรอนิกส์ไว้ใกล้ทรัพย์สินระหว่างการก่อสร้างหรือบำรุงรักษา ช่วยให้ผู้ปฏิบัติงานกลับมาตรวจสอบเส้นทางในภายหลังด้วยเครื่องระบุตำแหน่งและยืนยันเส้นทางได้โดยไม่ต้องเปิดพื้นโดยไม่จำเป็น ระบบนี้เหมาะอย่างยิ่งสำหรับทีมงานด้านไฟฟ้า โทรคมนาคม ก๊าซ น้ำ ระบายน้ำ CATV วิศวกรรมเทศบาล และการบำรุงรักษาเมืองอัจฉริยะ

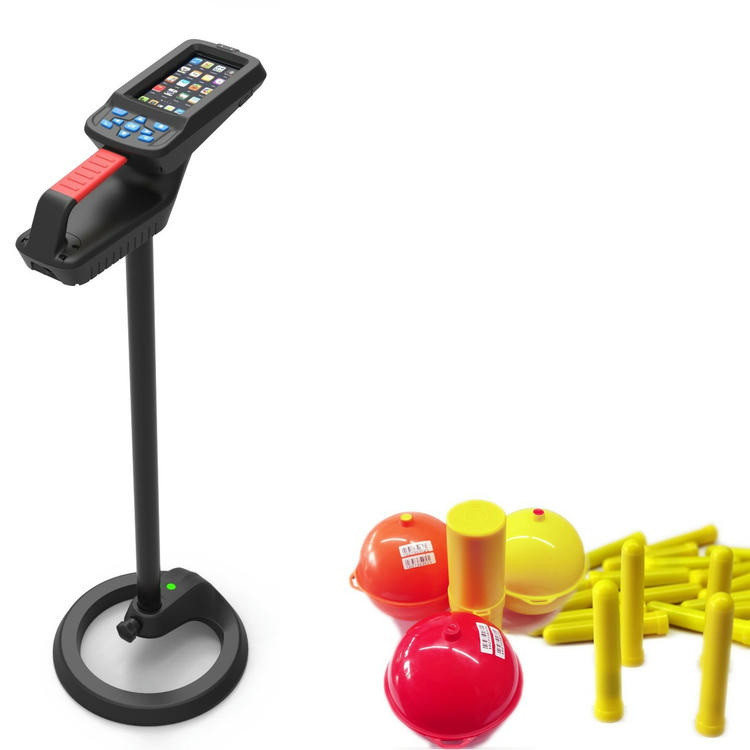

เครื่องตรวจจับนี้ทำงานร่วมกับเครื่องหมายอิเล็กทรอนิกส์ใต้ดินที่อาศัยเทคโนโลยีการระบุด้วยคลื่นความถี่วิทยุความถี่ต่ำ ความถี่ทำงาน RFID 134KHz ช่วยให้เครื่องปลายทางตรวจจับและระบุเครื่องหมายที่ฝังอยู่ในดินและในสภาพแวดล้อมภาคสนามทั่วไปได้ ขณะที่ระยะตรวจจับ RFID สูงสุดสามารถเข้าถึง 220 cm เมื่อสภาวะและประเภทของเครื่องหมายเหมาะสม แทนที่จะมองทรัพย์สินใต้ดินเป็นเพียงเส้นไม่ระบุตัวตนบนแผนที่ เครื่องหมายแต่ละจุดสามารถบรรจุข้อมูลระบุตัวตนที่เป็นประโยชน์ ทำให้ผู้ตรวจสอบเชื่อมโยงตำแหน่งทางกายภาพกับข้อมูลเส้นทาง บันทึกการบำรุงรักษา ประเภททรัพย์สิน และบันทึกโครงการได้ สิ่งนี้ทำให้ RFID แท็ก ใต้ดินมีประโยชน์ทั้งต่องานระบุตำแหน่งประจำวันและการจัดการสาธารณูปโภคดิจิทัลในระยะยาว

ออกแบบสำหรับการตรวจจับเครื่องหมายสาธารณูปโภคแบบไม่ขุดเปิดหน้า Din

CK-GTR680 ถูกสร้างขึ้นสำหรับทีมงานที่ต้องค้นหาเครื่องหมายอิเล็กทรอนิกส์ใต้ดินก่อนการขุด การซ่อมแซม การตรวจสอบเส้นทาง หรือการตรวจรับงาน รูปแบบเครื่องถือพกพาช่วยให้ผู้ปฏิบัติงานกวาดสแกนไปตามพื้น รับสัญญาณตอบกลับจากเครื่องหมาย และยืนยันจุดฝังโดยประมาณ สำหรับผู้รับเหมา สิ่งนี้ช่วยลดการขุดแบบคาดเดาและปรับปรุงการตัดสินใจในหน้างาน สำหรับเจ้าของทรัพย์สิน ช่วยสร้างวิธีการที่สม่ำเสมอยิ่งขึ้นสำหรับการจัดการ RFID เครื่องหมายสาธารณูปโภคใต้ดินทั้งในงานติดตั้งใหม่และเส้นทางเดิม เมื่อใช้ร่วมกับแผนการติดตั้งเครื่องหมายอย่างเป็นระบบ อุปกรณ์นี้สามารถสนับสนุนการระบุตำแหน่งท่อ การยืนยันเส้นทางเคเบิล การค้นหาวาล์วใต้ดิน และการตรวจสอบทรัพย์สินใต้ดิน

เนื่องจากพื้นที่สาธารณูปโภคมักต้องใช้อุปกรณ์ระบุตัวตนหลายประเภททำงานร่วมกัน SCIVAS จึงสามารถสนับสนุนแท็ก RFIDที่เกี่ยวข้องสำหรับทรัพย์สินเหนือพื้นดิน คอนเทนเนอร์ เครื่องมือ และอุปกรณ์ในโครงการได้ด้วย ช่วยให้ผู้ซื้อสามารถสร้างระบบระบุตัวตนที่สมบูรณ์ยิ่งขึ้น แทนที่จะซื้ออุปกรณ์ระบุตำแหน่งเพียงชิ้นเดียวโดยแยกจากกัน แท็ก RFID ฝังใต้ดินใช้สำหรับจุดเส้นทางที่ฝังกลบ ขณะที่แท็กรูปแบบอื่นสามารถเลือกใช้สำหรับพื้นผิวทรัพย์สิน ชุดอุปกรณ์ซ่อมบำรุง เครื่องมือตรวจสอบ และอะไหล่ที่บริหารจัดการในคลังสินค้า สำหรับโครงการที่ต้องสัมผัสกับการสั่นสะเทือน ฝุ่น ฝน และการใช้งานกลางแจ้ง อาจพิจารณาแท็ก RFID แบบทนทานสำหรับการระบุตัวตนอุปกรณ์ที่ไม่ได้ฝังใต้ดินได้เช่นกัน

การระบุตำแหน่ง GNSS และการปฏิบัติงานภาคสนามบนระบบ Android

CK-GTR680 ผสานระบบ GNSS แบบหลายกลุ่มดาวเทียม dual-band เพื่อเพิ่มประสิทธิภาพการระบุตำแหน่งภาคสนามในพื้นที่เปิดโล่ง รองรับ GPS, BeiDou, GLONASS, Galileo, QZSS และระบบดาวเทียมอื่นๆ ตามย่านความถี่ที่กำหนด โดยมีความแม่นยำในการระบุตำแหน่งน้อยกว่า 3 เมตร ภายใต้เงื่อนไขการทดสอบในท้องฟ้าเปิด ช่วยให้ทีมภาคสนามเชื่อมโยงผลการตรวจจับเครื่องหมายกับจุดบนแผนที่ เส้นทางการตรวจสอบ และบันทึกการบำรุงรักษา แม้ว่าข้อมูล GNSS จะไม่แทนที่การตอบสนอง RFID จากเครื่องหมายที่ฝังอยู่ แต่ก็เพิ่มบริบทตำแหน่งที่เป็นประโยชน์สำหรับบันทึกทรัพย์สินและการจัดการเส้นทาง

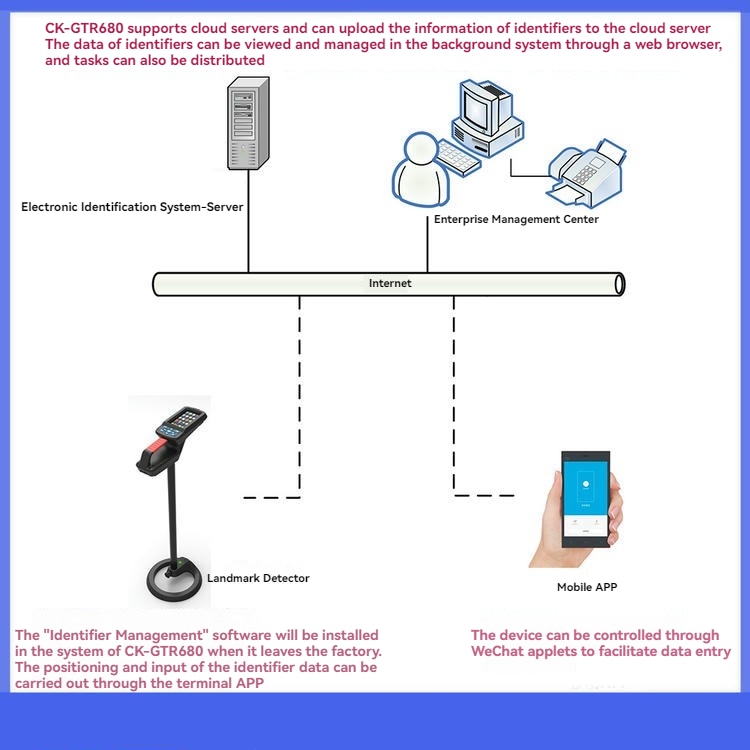

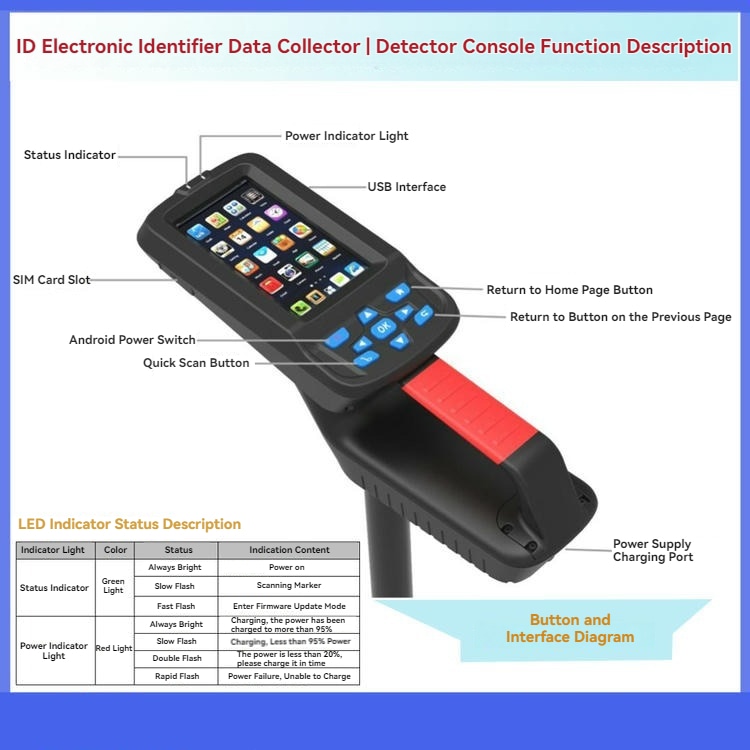

เครื่องปลายทางใช้ระบบปฏิบัติการ Android 5.1 จอแสดงผล TFT IPS ขนาด 5.0 นิ้ว ความละเอียด 540 x 960 และหน้าจอสัมผัสแบบ capacitive ระดับอุตสาหกรรม แพลตฟอร์มฮาร์ดแวร์ประกอบด้วย RAM 1GB และ ROM 8GB พร้อมการเชื่อมต่อ 4G, WiFi และ Bluetooth สำหรับการสื่อสารภาคสนามและการถ่ายโอนข้อมูล สำหรับลูกค้าที่ต้องการขั้นตอนการทำงานแบบกำหนดเอง แพลตฟอร์ม Android ทำให้การพัฒนแอปพลิเคชันทุติยภูมิสะดวกกว่าอุปกรณ์ตรวจจับเฉพาะทางแบบปิด ซึ่งเป็นประโยชน์สำหรับบริษัทสาธารณูปโภค ผู้รับเหมา และผู้รวมระบบที่ต้องการผสานการระบุตำแหน่งเครื่องหมายอิเล็กทรอนิกส์เข้ากับแบบฟอร์มการตรวจสอบ ฐานข้อมูลเส้นทาง ใบสั่งงาน หรือการเก็บข้อมูลที่เกี่ยวข้องกับ GIS

ตัวเครื่องแข็งแรงสำหรับงานโครงสร้างพื้นฐานกลางแจ้ง

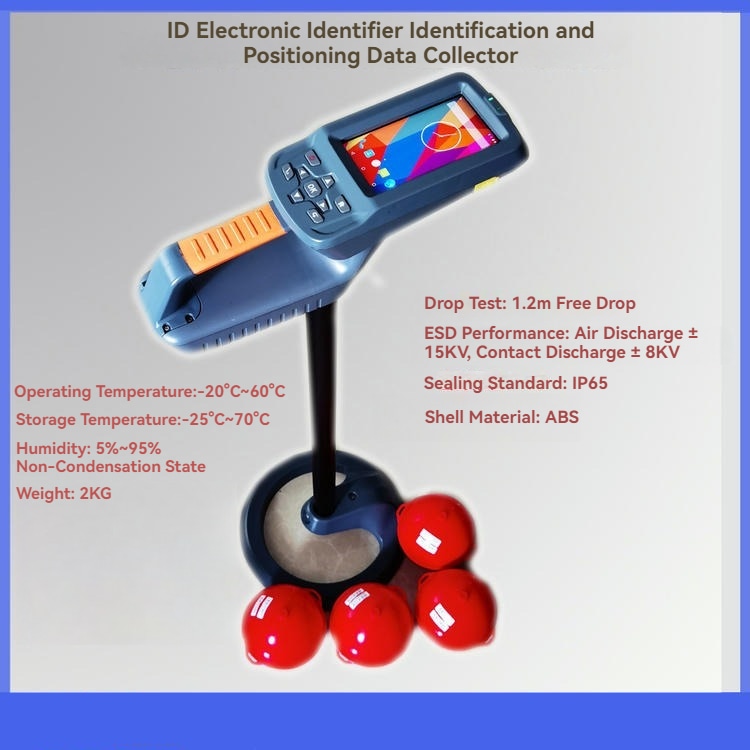

งานระบุตำแหน่งกลางแจ้งมีความต้องการสูง จึงออกแบบอุปกรณ์โดยคำนึงถึงความทนทานในทางปฏิบัติ เปลือก ABS มาตรฐานการป้องกัน IP65 ความต้านทานการตกกระแทกแบบอิสระ 1.2 เมตร และประสิทธิภาพ ESD ที่การคายประจุในอากาศ ±15KV และการคายประจุแบบสัมผัส ±8KV ทำให้เหมาะสำหรับสภาพการให้บริการภาคสนาม ทำงานในช่วง -20°C ถึง 60°C และทนความชื้นได้ 5% ถึง 95% แบบไม่กลั่นตัว ด้วยแบตเตอรี่ลิเธียมไอออนโพลิเมอร์ 12V 5000mAh การป้องกันการชาร์จเกิน การป้องกันการคายประจุเกิน การป้องกันการโอเวอร์โหลด และกระแสไฟสแตนด์บายต่ำ เครื่องปลายทางพร้อมสำหรับตารางการตรวจสอบที่ยาวนาน

SCIVAS วางตำแหน่งผลิตภัณฑ์นี้สำหรับผู้ซื้อ B2B ที่ต้องการเครื่องมือตรวจจับเครื่องหมายสาธารณูปโภคที่ฝังอยู่ซึ่งใช้งานได้จริง มากกว่าอุปกรณ์ระบุตำแหน่งสำหรับผู้บริโภค เราสามารถหารือเกี่ยวกับความเข้ากันได้ของเครื่องหมาย ความลึกของการใช้งาน สภาพแวดล้อมของโครงการ ความต้องการในการผสานรวมซอฟต์แวร์ และข้อกำหนดด้านบรรจุภัณฑ์ก่อนการผลิตหรือจัดหา สำหรับผู้ซื้อที่พัฒนาระบบโครงสร้างพื้นฐาน RFID ที่กว้างขึ้น กลุ่มผลิตภัณฑ์ของเรายังรวมถึง เครื่องอ่าน RFID สำหรับอุตสาหกรรม สำหรับโครงการโรงงาน โลจิสติกส์ และการจัดการทรัพย์สิน ด้วยอุปกรณ์ระบุตำแหน่ง RFID ใต้ดิน เครื่องหมายอิเล็กทรอนิกส์ที่ฝังอยู่ และผลิตภัณฑ์ RFID ที่รองรับ SCIVAS ช่วยให้ทีมโครงสร้างพื้นฐานเปลี่ยนเส้นทางสาธารณูปโภคที่ซ่อนอยู่ให้เป็นบันทึกทรัพย์สินที่ค้นหาได้ บำรุงรักษาได้ และตรวจสอบได้มากขึ้น

คำถามที่พบบ่อย

แท็ก RFID ใต้ดินใช้สำหรับอะไร?

แท็ก RFID ใต้ดินมักใช้เป็นเครื่องหมายอิเล็กทรอนิกส์ที่ฝังอยู่สำหรับท่อ สายเคเบิล วาล์ว และจุดเส้นทางสาธารณูปโภค เมื่อติดตั้งไว้ใกล้ทรัพย์สินแล้ว เครื่องหมายสามารถตรวจจับได้ในภายหลังโดยไม่ต้องขุด ซึ่งช่วยให้ทีมบำรุงรักษายืนยันตำแหน่งที่ฝังอยู่ ลดการขุดที่ไม่จำเป็น และรักษาบันทึกดิจิทัลให้เชื่อมโยงกับตำแหน่งจริงในภาคสนาม

เครื่องตรวจจับ CK-GTR680 อ่านเครื่องหมายที่ฝังอยู่ได้ลึกแค่ไหน?

CK-GTR680 รองรับระยะตรวจจับ RFID สูงสุดถึง 220 ซม. ภายใต้สภาพที่เหมาะสม ประสิทธิภาพจริงขึ้นอยู่กับประเภทของมาร์กเกอร์ สภาพดิน ความลึกในการติดตั้ง สิ่งรบกวนรอบข้าง และวิธีการใช้งานภาคสนาม สำหรับโครงการสำคัญ SCIVAS แนะนำให้ประเมินมาร์กเกอร์และเครื่องตรวจจับร่วมกันตามสภาพแวดล้อมการทำงานจริง

เครื่องระบุตำแหน่ง RFID ใต้ดินนี้ใช้ความถี่ใด

เครื่องระบุตำแหน่งนี้ทำงานที่ความถี่ RFID 134KHz ซึ่งเหมาะสำหรับการตรวจจับมาร์กเกอร์อิเล็กทรอนิกส์ใต้ดินที่เข้ากันได้ ความถี่ โครงสร้างมาร์กเกอร์ และสภาพแวดล้อมภาคสนาม ล้วนส่งผลต่อผลลัพธ์การระบุตำแหน่งสุดท้าย ก่อนสั่งซื้อ ผู้ซื้อควรตรวจสอบว่ามาร์กเกอร์ที่มีอยู่หรือระบบมาร์กเกอร์ที่วางแผนไว้ตรงกับข้อกำหนดทางเทคนิคของเครื่องตรวจจับหรือไม่

เครื่องระบุตำแหน่งสามารถบันทึกข้อมูลตำแหน่ง GPS หรือ GNSS ได้หรือไม่

ได้ อุปกรณ์นี้ใช้ระบบ GNSS แบบหลายกลุ่มดาวเทียมสองย่านความถี่ และสามารถเข้าถึงความแม่นยำในการระบุตำแหน่งน้อยกว่า 3 เมตรในพื้นที่โล่งภายใต้เงื่อนไขการทดสอบ ข้อมูล GNSS ช่วยให้ทีมงานเชื่อมโยงจุดมาร์กเกอร์ที่ตรวจจับได้กับแผนที่ บันทึกการตรวจสอบ และข้อมูลเส้นทาง แม้ว่าการตรวจจับมาร์กเกอร์ที่ฝังอยู่ยังคงต้องอาศัยการตอบสนองของ RFID

CK-GTR680 เหมาะสำหรับงานบำรุงรักษาสาธารณูปโภคกลางแจ้งหรือไม่

ได้ เครื่องระบุตำแหน่งนี้ออกแบบมาสำหรับงานภาคสนามกลางแจ้งด้วยการป้องกันระดับ IP65 เปลือก ABS ผ่านการทดสอบการตกกระแทก 1.2 เมตร การป้องกัน ESD และช่วงอุณหภูมิการทำงานตั้งแต่ -20°C ถึง 60°C แบตเตอรี่ชาร์จได้ 12V 5000mAh รองรับงานตรวจสอบเคลื่อนที่ซึ่งต้องการพลังงานที่เสถียรและการทนทานต่อการใช้งานหนัก

ระบบ Android สามารถรองรับการพัฒนาซอฟต์แวร์แบบกำหนดเองได้หรือไม่

เทอร์มินัลนี้ทำงานบน Android 5.1 ซึ่งมีความยืดหยุ่นสำหรับการพัฒนาต่อยอดมากกว่าอุปกรณ์ปิดทั่วไป ลูกค้าสามารถหารือเกี่ยวกับการผสานรวมกับแบบฟอร์มการตรวจสอบ ฐานข้อมูลเส้นทาง ขั้นตอนการทำงานที่เกี่ยวข้องกับ GIS หรือการเก็บข้อมูลเฉพาะโครงการ ขอบเขตการพัฒนาขั้นสุดท้ายขึ้นอยู่กับข้อกำหนดด้านซอฟต์แวร์ วิธีการสื่อสาร รูปแบบข้อมูล และสภาพแวดล้อมการติดตั้ง

อุตสาหกรรมใดบ้างที่มักต้องการการตรวจจับมาร์กเกอร์ RFID ใต้ดิน

ผู้ใช้งานทั่วไปรวมถึงผู้รับเหมาสาธารณูปโภค ทีมบำรุงรักษาเทศบาล บริษัทไฟฟ้า ผู้ให้บริการเครือข่ายโทรคมนาคม บริษัทท่อส่งก๊าซ หน่วยงานประปา โครงการระบายน้ำ และทีมโครงสร้างพื้นฐานเมืองอัจฉริยะ ผลิตภัณฑ์นี้มีประโยชน์เมื่อต้องระบุตำแหน่งทรัพย์สินใต้ดินซ้ำแล้วซ้ำเล่า ระบุอย่างปลอดภัย และจัดการแบบดิจิทัลตลอดอายุการใช้งานที่ยาวนาน
