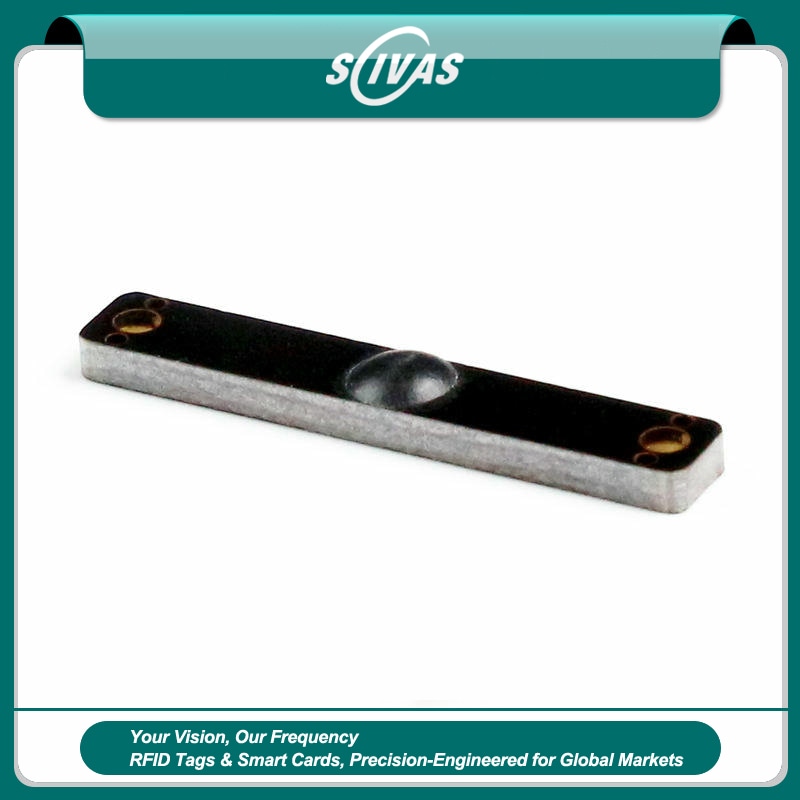

แท็ก PCB UHF บางสั่งทำสำหรับระบุอุปกรณ์โลหะ

แท็ก RFID นี้เป็นแท็ก UHF แบบพาสซีฟที่ออกแบบมาสำหรับการติดตามทรัพย์สินด้วย IoT ซึ่งสามารถให้ระยะอ่านได้ถึง 3.1 เมตร โดยมีขนาด 30x5 มม. ความหนา 2.8 มม. รวม IC bump น้ำหนัก 0.6 กรัม แท็ก RFID นี้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการติดตั้งภายนอก ต้นทุนต่ำ และติดตั้งง่าย แท็ก RFID สำหรับการติดตามทรัพย์สินด้วย IoT นี้มีศักยภาพมหาศาล ไม่ว่าคุณจะใช้ตัวติดตามสำหรับการเกษตร ห่วงโซ่อุปทาน การก่อสร้าง หรือการทำเหมือง โซลูชันการติดตามทรัพย์สินด้วย IoT สามารถปรับปรุงประสิทธิภาพโดยรวมได้

แท็ก RFID แบบกำหนดเองสำหรับพื้นผิวโลหะ สร้างมาเพื่อการระบุอุปกรณ์ขนาดกะทัดรัด

SCIVAS ออกแบบแท็ก RFID แบบกำหนดเองสำหรับพื้นผิวโลหะสำหรับโครงการที่ฉลาก UHF ทั่วไปสูญเสียระยะอ่าน ไม่เสถียร หรือไม่สามารถติดตั้งบนทรัพย์สินที่นำไฟฟ้าได้อย่างปลอดภัย โมเดล PCB สำหรับติดบนโลหะนี้เป็นโซลูชันขนาดกะทัดรัดสำหรับโรงงาน คลังสินค้า ห้องปฏิบัติการ ผู้รับเหมาบริการ และทีมเช่าอุปกรณ์ที่ต้องการการระบุที่เชื่อถือได้บนเครื่องมือโลหะ โครงเครื่องจักร เครื่องจักร ตู้เก็บของ ราง และชิ้นส่วนโครงสร้างแคบ แทนที่จะใช้แท็กแบบแข็งขนาดใหญ่ในพื้นที่จำกัด รูปแบบ P3005-2 ช่วยให้พื้นที่ติดตั้งมีขนาดเล็กในขณะที่ยังคงประสิทธิภาพ UHF ที่ใช้งานได้จริงบนโลหะ ช่วยให้ผู้รวมระบบและผู้จัดการทรัพย์สินเชื่อมโยงอุปกรณ์ทางกายภาพกับบันทึกการตรวจสอบ ประวัติการบำรุงรักษา การเคลื่อนไหวของสินค้าคงคลัง และแพลตฟอร์มทรัพย์สินดิจิทัล จุดเน้นนี้ทำให้หน้าเว็บสอดคล้องกับผู้ซื้อที่ค้นหาแท็ก RFID สำหรับพื้นผิวโลหะ แท็ก RFID แบบกำหนดเองสำหรับโลหะ และแท็ก RFID UHF ที่ทนทานสำหรับทรัพย์สินโลหะ โดยไม่ต้องบังคับให้แท็กอยู่ในสภาพแวดล้อมที่ไม่เหมาะสม

โครงสร้าง PCB บางสำหรับพื้นที่ติดตั้งโลหะแคบ

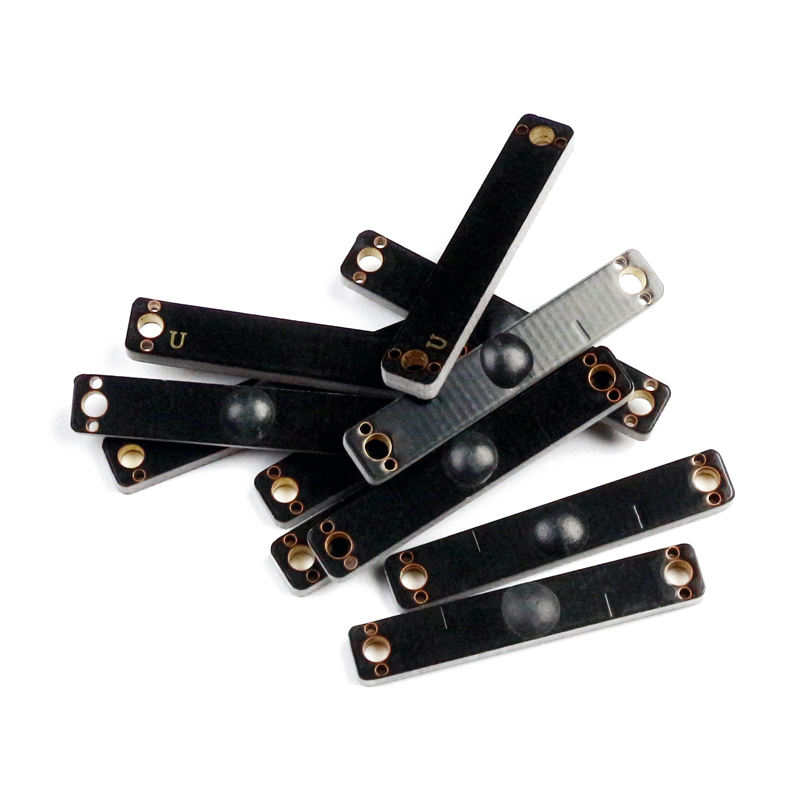

แท็กมีขนาด 30×5 มม. และใช้วัสดุ FR4 PCB ทำให้มีตัวเครื่องที่แข็งแต่เบาสำหรับตำแหน่งติดตั้งบนโลหะที่กะทัดรัด ความหนาคือ 2.0 มม. เมื่อไม่รวม IC bump และ 2.8 มม. เมื่อรวม IC bump ในขณะที่น้ำหนักเพียงประมาณ 0.8 กรัม รูติดตั้ง D2 มม. สองรูช่วยให้ยึดด้วยสกรูได้เมื่อทรัพย์สินถูกจับบ่อย สั่นสะเทือน ทำความสะอาด หรือเคลื่อนย้าย นอกจากนี้ยังสามารถติดตั้งด้วยกาวสำหรับพื้นผิวเรียบหรือการติดตั้งแบบกลุ่มที่รวดเร็ว สีมาตรฐานคือสีดำ และสีอื่นๆ เช่น สีขาว สีแดง สีเขียว หรือสีน้ำเงิน สามารถหารือได้สำหรับการจัดกลุ่มระดับโครงการ การระบุด้วยสายตา หรือการจัดการโซนบำรุงรักษา

ประสิทธิภาพ UHF ที่เสถียรโดยตรงบนโลหะ

แท็ก RFID สำหรับติดตั้งบนโลหะแบบ PCB นี้ออกแบบมาสำหรับการทำงานในย่าน UHF บนพื้นผิวที่เป็นสื่อนำไฟฟ้า โดยไม่ได้ดัดแปลงมาจากฉลากมาตรฐานที่ใช้ทั่วไปแบบออฟเมทัล รองรับ EPCglobal Gen2 และ ISO/IEC 18000-6C พร้อมตัวเลือกความถี่ตามภูมิภาคสำหรับการติดตั้งในสหรัฐอเมริกาที่ 902–928MHz และสหภาพยุโรปที่ 865–868MHz เมื่อติดตั้งบนโลหะ ระยะอ่านที่ระบุไว้จะสูงสุดถึง 3.1 ม. ด้วยเครื่องอ่านแบบคงที่ในย่านความถี่สหรัฐฯ และสูงสุด 2.8 ม. ในย่านความถี่สหภาพยุโรป สำหรับการสแกนด้วยเครื่องอ่านแบบมือถือ ระยะที่ระบุไว้จะสูงสุดถึง 2.1 ม. ในย่านความถี่สหรัฐฯ และสูงสุด 2.0 ม. ในย่านความถี่สหภาพยุโรป ประสิทธิภาพที่แท้จริงยังคงขึ้นอยู่กับกำลังของเครื่องอ่าน การติดตั้งเสาอากาศ รูปร่างของทรัพย์สิน ตำแหน่งการติดตั้ง และสภาพแวดล้อมโลหะโดยรอบ

ตัวเลือกการเข้ารหัสสำหรับโครงการติดตามทรัพย์สิน

SCIVAS สามารถกำหนดค่าแท็กด้วยชิป H3 หรือ H9 ตามความต้องการของโครงการ โครงสร้างหน่วยความจำรองรับ EPC 96 บิต ขยายได้ถึง 480 บิต USER 512 บิต และ TID 64 บิต ซึ่งเหมาะสำหรับหมายเลขซีเรียล รหัสทรัพย์สิน ข้อมูลอ้างอิงการบำรุงรักษา รหัสเครื่องมือ หรือการจับคู่ฐานข้อมูลภายใน แท็กรองรับการอ่าน/เขียน 100,000 รอบการเขียน และการเก็บรักษาข้อมูล 50 ปี ทำให้เหมาะสำหรับบันทึกทรัพย์สินทางอุตสาหกรรมระยะยาว สำหรับการติดตั้งขนาดใหญ่ เราสามารถช่วยจัดระเบียบกฎการเข้ารหัส รูปแบบการกำหนดหมายเลข และฉลากบรรจุภัณฑ์ เพื่อให้แต่ละชุดพร้อมสำหรับการติดตั้ง การสแกน และการลงทะเบียนในระบบ

ความทนทานสำหรับสภาพแวดล้อมทางอุตสาหกรรมและกลางแจ้ง

โครงการ RFID ทางอุตสาหกรรมมักล้มเหลวเนื่องจากการเลือกแท็กเพียงตามขนาด โดยไม่คำนึงถึงสภาพแวดล้อม รุ่นนี้มีมาตรฐาน IP68 สำหรับการป้องกันน้ำและฝุ่น รองรับอุณหภูมิการทำงานตั้งแต่ -40°C ถึง +100°C และสามารถทนต่ออุณหภูมิการจัดเก็บตั้งแต่ -40°C ถึง +150°C เป็นทางเลือกที่ใช้งานได้จริงสำหรับอุปกรณ์โลหะที่ต้องเผชิญกับการทำความสะอาด การเปลี่ยนแปลงสภาพอากาศ ฝุ่นในสายการผลิต ความชื้น และการหยิบจับเป็นประจำ ผลิตภัณฑ์มาพร้อมการรับประกัน 1 ปี และสามารถรองรับข้อกำหนดด้านการปฏิบัติตาม Reach, RoHS และ CE สำหรับการใช้งานที่ต้องการตัวเรือน ระยะอ่าน หรือรูปแบบการติดตั้งที่แตกต่างกัน สามารถเปรียบเทียบได้ในหมวดหมู่ แท็ก RFID สำหรับติดตั้งบนโลหะที่กว้างขึ้นในระหว่างการเลือกโครงการ

แท็ก RFID สำหรับติดตั้งบนโลหะเหล่านี้เหมาะที่สุดกับงานประเภทใด

ดีไซน์ P3005-2 มีประโยชน์เป็นพิเศษสำหรับทรัพย์สินที่เป็นโลหะซึ่งแคบเกินกว่าจะใช้แท็กแบบแข็งทั่วไป เช่น เครื่องมือขนาดเล็ก พื้นที่แผ่นป้ายชื่ออุปกรณ์ ชั้นวางโลหะ อุปกรณ์จับยึดสำหรับงานตรวจสอบ อุปกรณ์ในห้องปฏิบัติการ เปลือกอุปกรณ์อิเล็กทรอนิกส์ โครงโลหะอุตสาหกรรม และชิ้นส่วนด้านข้างเครื่องจักร นอกจากนี้ยังรองรับทีมซ่อมบำรุงที่ต้องการตรวจสอบอย่างรวดเร็วโดยไม่ต้องอ่านฉลากพิมพ์ที่อาจเป็นรอย เปื้อนน้ำมัน หรือถูกบดบัง ด้วยความเป็นโรงงาน SCIVAS จึงมุ่งเน้นการจับคู่ขนาดแท็ก ประเภทชิป ความถี่ หน่วยความจำ และวิธีการติดตั้งให้เหมาะสมกับทรัพย์สินแต่ละประเภท แทนที่จะมองว่าโครงการโลหะทุกโครงการมีปัญหาแบบเดียวกัน เมื่อโครงการมีทั้งสิ่งของที่เป็นโลหะและไม่ใช่โลหะ สามารถเลือกแท็ก RFIDที่เกี่ยวข้องร่วมกันได้ เพื่อให้ระบบระบุตัวตนมีความสอดคล้องกันทั่วทั้งฐานทรัพย์สิน โรงงานของเรายังรองรับการตรวจสอบตัวอย่างก่อนการผลิตจำนวนมาก ช่วยให้ผู้ซื้อตรวจสอบระยะอ่านจริง ความแข็งแรงของกาว ตำแหน่งรู และตรรกะการเข้ารหัสก่อนปล่อยคำสั่งซื้อเต็มรูปแบบ ซึ่งช่วยลดความเสี่ยงของโครงการสำหรับผู้จัดจำหน่าย ผู้รวมระบบ และผู้ใช้งานปลายทางที่ต้องการประสิทธิภาพที่ทำซ้ำได้ในหลายสถานที่ติดตั้ง

คำถามที่พบบ่อย

แท็ก RFID แบบกำหนดเองสำหรับพื้นผิวโลหะเหล่านี้ติดตั้งบนเหล็กหรืออะลูมิเนียมได้โดยตรงหรือไม่

ได้ โมเดลนี้ถูกออกแบบมาสำหรับการติดตั้งโดยตรงบนพื้นผิวโลหะ รวมถึงเหล็ก อะลูมิเนียม และวัสดุนำไฟฟ้าที่คล้ายกัน โครงสร้าง PCB แบบติดบนโลหะช่วยรักษาความสามารถในการอ่านคลื่น UHF ในจุดที่ฉลาก RFID ทั่วไปมักสูญเสียประสิทธิภาพจากภาวะดีจูน เพื่อผลลัพธ์ที่ดีที่สุด ควรทดสอบตำแหน่งแท็กสุดท้ายบนรูปทรงจริงของทรัพย์สิน เนื่องจากโลหะโค้ง ชิ้นส่วนใกล้เคียง และมุมของเครื่องอ่านสามารถส่งผลต่อระยะอ่านได้

อะไรทำให้แท็กนี้แตกต่างจากฉลาก RFID UHF มาตรฐาน

ฉลาก UHF มาตรฐานมักออกแบบสำหรับพื้นผิวที่ไม่ใช่โลหะและอาจสูญเสียประสิทธิภาพเมื่อติดบนโลหะ ดีไซน์ PCB นี้สร้างขึ้นเฉพาะสำหรับการใช้งานบนโลหะ ด้วยตัวเครื่องแบบแข็งที่กะทัดรัด โครงสร้างที่ควบคุมได้ และระยะอ่านที่ใช้งานได้จริงบนทรัพย์สินนำไฟฟ้า จึงเหมาะกว่าสำหรับเครื่องมือ เครื่องจักร โครง ชั้นวาง ตู้ และอุปกรณ์อุตสาหกรรมอื่น ๆ ที่มีพื้นที่ติดตั้งจำกัด

ฉันควรเลือกวิธีการติดตั้งใดสำหรับอุปกรณ์อุตสาหกรรม?

การติดด้วยกาวเหมาะเมื่อพื้นผิวโลหะเรียบ สะอาด และไม่สัมผัสแรงกระแทกหนัก ส่วนการติดด้วยสกรูแนะนำสำหรับทรัพย์สินที่ต้องรับแรงสั่นสะเทือน การหยิบจับซ้ำ ๆ การใช้งานกลางแจ้ง การล้าง หรือความเค้นทางกล แท็ก P3005-2 มีรู D2mm สองรู จึงสามารถยึดได้มั่นคงยิ่งขึ้นเมื่อโครงการต้องการการติดตั้งแบบเสริมความแข็งแรงแทนการติดชั่วคราวอย่างรวดเร็ว

SCIVAS สามารถเข้ารหัสแท็กก่อนจัดส่งได้หรือไม่?

ใช่ SCIVAS สามารถเข้ารหัสข้อมูล EPC ก่อนจัดส่งตามกฎหมายเลขซีเรียล รูปแบบฐานข้อมูล หรือแผนการจัดการสินทรัพย์ของคุณ เรายังสามารถช่วยจัดเรียงการกำหนดหมายเลขแบตช์ ป้ายที่อ่านได้ และข้อมูลอ้างอิงบรรจุภัณฑ์เพื่อลดข้อผิดพลาดในการติดตั้ง การเข้ารหัสล่วงหน้าเป็นประโยชน์สำหรับผู้รวมระบบและผู้ใช้ปลายทางที่ต้องการให้แท็กพร้อมสำหรับการสแกนและการลงทะเบียนระบบทันทีหลังการจัดส่ง

ขนาด 30×5mm เหมาะสำหรับเครื่องมือขนาดเล็กและขอบอุปกรณ์แคบหรือไม่

ใช่แล้ว รูปทรงบางเฉียบ 30×5 มม. ถือเป็นหนึ่งในข้อได้เปรียบหลักของรุ่นนี้ สามารถติดตั้งได้กับจุดยึดแคบ ๆ หลายรูปแบบที่แท็กแบบแข็งขนาดใหญ่กว่าอาจรบกวนการทำงานหรือรูปลักษณ์ของอุปกรณ์ ตัวอย่างทั่วไป ได้แก่ เครื่องมือช่าง รางโลหะ โครงอุปกรณ์ ชิ้นส่วนข้างเครื่อง จิ๊กยึดชิ้นงานขนาดเล็ก และพื้นที่ป้ายชื่อที่มีจำกัดซึ่งต้องการ RFID identity ขนาดกะทัดรัดแต่ยังอ่านได้

ในโครงการจริงสามารถอ่านได้ไกลเท่าใด?

ระยะที่ระบุไว้นั้นทำได้สูงสุดถึง 3.1 ม. เมื่อใช้กับเครื่องอ่านแบบติดตั้งกับที่บนย่านความถี่ US และสูงสุด 2.8 ม. บนย่านความถี่ EU เมื่อติดตั้งบนโลหะ ส่วนการอ่านด้วยเครื่องอ่านแบบมือถือทำได้สูงสุด 2.1 ม. บนย่านความถี่ US และสูงสุด 2.0 ม. บนย่านความถี่ EU ผลลัพธ์ที่ได้จริงขึ้นอยู่กับกำลังส่งของเครื่องอ่าน เกนของเสาอากาศ ตำแหน่งติดตั้งแท็ก และสภาพแวดล้อมโดยรอบ

ข้อมูลอะไรบ้างที่จำเป็นก่อนแนะนำแท็กนี้

ควรทราบถึงวัสดุของทรัพย์สิน พื้นที่ติดตั้งที่มีอยู่ ระยะอ่านที่ต้องการ ประเภทเครื่องอ่าน พื้นที่การใช้งาน อุณหภูมิที่สัมผัส วิธีการติดตั้ง และต้องมีการเข้ารหัสหรือไม่ ภาพถ่ายหรือแบบ drawing ของตำแหน่งติดตั้งก็มีประโยชน์เช่นกัน ด้วยข้อมูลเหล่านี้ SCIVAS จึงสามารถยืนยันได้ว่ารุ่น PCB บางนี้เหมาะสมหรือแท็ก สำหรับติดบนโลหะ รูปแบบอื่นจะให้ประสิทธิภาพที่ดีกว่า

รายการแท็ก RFID PCB สำหรับติดบนโลหะ

หมายเหตุ: ระยะการอ่านที่แสดงในตารางด้านล่างอาจแตกต่างจากประสิทธิภาพการใช้งานจริงอย่างมากเนื่องจากสภาพแวดล้อมการทดสอบที่แตกต่างกัน ควรทดสอบกับการใช้งานจริงเสมอเพื่อให้ได้ผลลัพธ์ที่แม่นยำ


     เอกสารข้อมูลผลิตภัณฑ์ P3005-2
