เครื่องอ่านบัตร HF ผ่าน RS232 สำหรับระบบเข้าใช้

W21Q เป็นเครื่องอ่าน/เขียน RFID อเนกประสงค์ที่ใช้เทคโนโลยี RF แบบไร้สัมผัส 13.56MHz รองรับการอ่านและเขียนโปรโตคอล HF หลายรูปแบบ (ISO14443A, ISO14443B, ISO15693) พร้อมประสิทธิภาพที่เสถียรและเชื่อถือได้ ตัวเครื่องเชื่อมต่อผ่านอินเทอร์เฟซ RS232 และมาพร้อม SDK เพื่อช่วยให้การพัฒนาต่อยอดทำได้ง่ายขึ้น

W21Q: เครื่องอ่าน/เขียนอเนกประสงค์สำหรับชิป HF หลายโปรโตคอล (ISO14443A/ISO14443B/ISO15693) พร้อม SDK สำหรับการพัฒนาตามความต้องการ อินเทอร์เฟซ: RS232

SCIVAS W21Q เครื่องอ่านสมาร์ทการ์ดแบบไร้สัมผัสสำหรับการเชื่อมต่อบัตร HF

SCIVAS W21Q เป็นเครื่องอ่านเขียนสมาร์ทการ์ดแบบไร้สัมผัสขนาดกะทัดรัด ออกแบบมาสำหรับวิศวกร ผู้รวมระบบ ซัพพลายเออร์ระบบควบคุมการเข้าออก ผู้สร้างตู้คีออสก์ และทีมซอฟต์แวร์ที่ต้องการการสื่อสารกับบัตรที่ 13.56MHz ผ่านอินเทอร์เฟซ RS232 อย่างเสถียร แทนที่จะมุ่งเน้นเพียงตระกูลบัตรเดียว รุ่นนี้รองรับโปรโตคอล ISO14443A, ISO14443B และ ISO15693 ช่วยให้อุปกรณ์เดียวทำงานร่วมกับบัตร HF หลายประเภทที่ใช้กันทั่วไปในโครงการเดียวกันได้ เหมาะสำหรับการอ่านและเขียน MIFARE S50/S70, FM11RF08, AT88RF020, ICODE SLIX และชิปความถี่สูงที่เกี่ยวข้อง ขึ้นอยู่กับโครงสร้างบัตรและความต้องการของซอฟต์แวร์โฮสต์

สำหรับโครงการที่ต้องการการสื่อสารแบบอนุกรมที่คาดการณ์ได้ W21Q มอบโหนดฮาร์ดแวร์ที่ตรงไปตรงมาให้กับนักพัฒนาสำหรับการระบุบัตร การลงทะเบียนผู้ใช้ การยืนยันการเข้าออก การเก็บข้อมูลสมาชิก การอนุญาตอุปกรณ์อัจฉริยะ และการออกบัตรภายในองค์กร เครื่องอ่านทำงานที่ 13.56MHz ใช้ไฟเลี้ยง DC 5V ให้ระยะอ่านทั่วไป 0–80mm ขึ้นอยู่กับบัตรและสภาพแวดล้อม และดำเนินการกับบัตรได้รวดเร็วเพียงพอสำหรับขั้นตอนการทำงานหน้าเคาน์เตอร์ ประตูหมุน ตู้เก็บของ เทอร์มินัล และคอนโทรลเลอร์ในแต่ละวัน ไฟ LED สองสีและ buzzer ช่วยให้ผู้ปฏิบัติงานยืนยันสถานะสแตนด์บายและการอ่านบัตรสำเร็จได้โดยไม่ต้องดูหน้าจอโฮสต์ทุกครั้ง

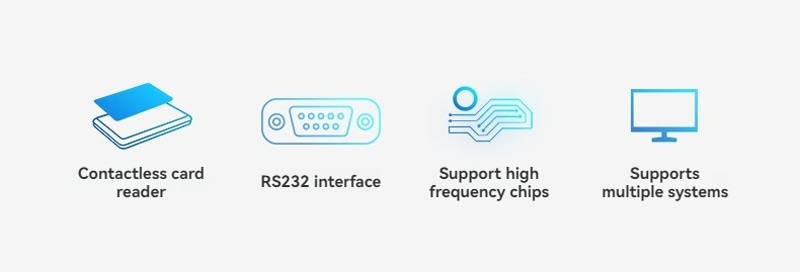

การรองรับหลายโปรโตคอลสำหรับระบบบัตร IC แบบไร้สัมผัส

คุณค่าหลักของเครื่องอ่านสมาร์ทการ์ด RS232 รุ่นนี้คือความสามารถในการจัดการโปรโตคอล HF หลายรูปแบบในอุปกรณ์เดียว ในการติดตั้งจริง บัตรเข้าออกเก่า บัตรที่ออกใหม่ และบัตรหน่วยความจำเฉพาะแอปพลิเคชันอาจ coexist กันเป็นเวลานาน การเปลี่ยนบัตรทั้งหมดในครั้งเดียวมักมีค่าใช้จ่ายสูง ดังนั้นเครื่องอ่านบัตร IC แบบไร้สัมผัสที่รองรับหลายโปรโตคอลจึงช่วยลดการเปลี่ยนแปลงฮาร์ดแวร์พร้อมรองรับการอัปเกรดระบบแบบค่อยเป็นค่อยไป สำหรับผู้ซื้อที่จัดหา บัตร RFIDอยู่แล้ว เครื่องอ่านนี้ช่วยสร้างโซลูชันบัตรและการอ่านที่สมบูรณ์ยิ่งขึ้นจากซัพพลายเชนเดียว

W21Q ไม่ได้บังคับให้ทุกโครงการต้องใช้ตรรกะข้อมูลแบบเดียวกัน ด้วยการสนับสนุน SDK ผู้พัฒนาระบบจึงสามารถสร้างชุดคำสั่งซอฟต์แวร์สำหรับการตรวจจับบัตร การอ่านข้อมูล การเขียนข้อมูล การจัดการเซกเตอร์ การเลือกโปรโตคอล และการตรวจสอบความถูกต้องฝั่งโฮสต์ได้ ซึ่งเป็นประโยชน์อย่างมากเมื่อเครื่องอ่านบัตรต้องเชื่อมต่อกับอุปกรณ์ POS แพลตฟอร์มสมาชิก ซอฟต์แวร์ลงทะเบียนผู้เยี่ยมชม ตู้บริการตนเอง ตู้ล็อกเกอร์ เทอร์มินัลอุตสาหกรรม หรือระบบบริหารจัดการภายในองค์กร นอกจากนี้ยังสามารถใช้เป็นหน่วยทดสอบและพัฒนาได้ก่อนที่ระบบสุดท้ายจะถูกถ่ายโอนไปยังแผงแบบฝังหรือบอร์ดควบคุมที่ปรับแต่งเฉพาะ

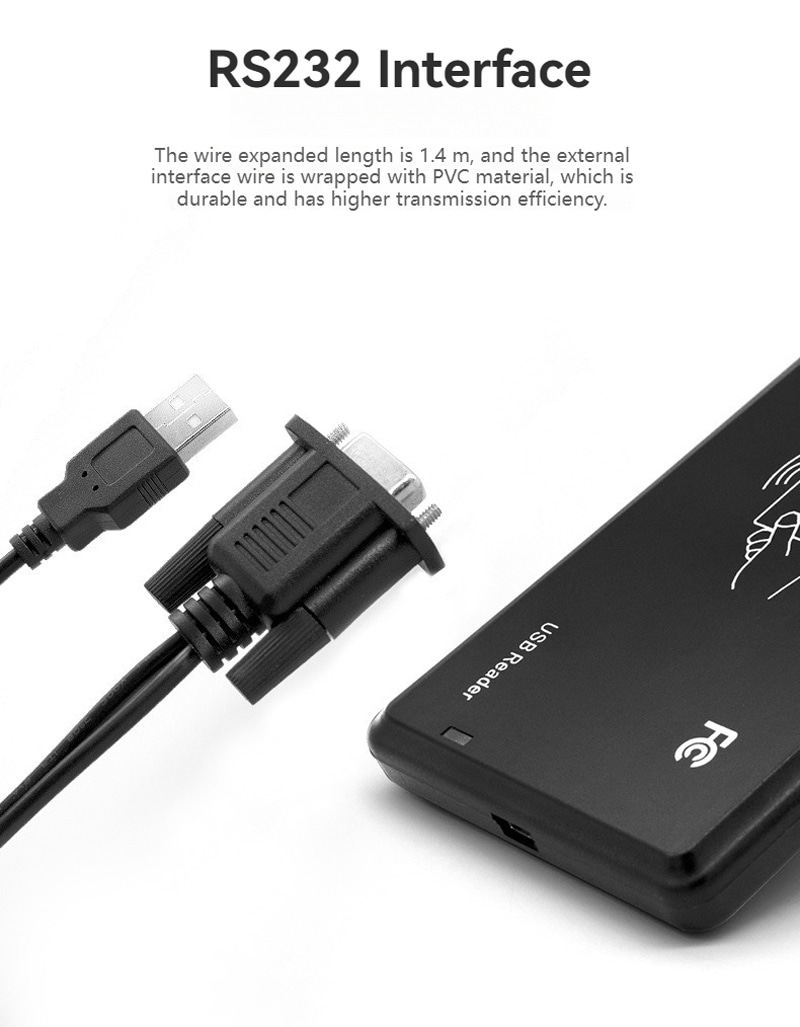

อินเทอร์เฟซ RS232 เพื่อการสื่อสารระบบที่เสถียร

โครงการสมัยใหม่จำนวนมากยังคงเลือกใช้ RS232 เมื่อความเสถียรของการสื่อสาร ความเข้ากันได้กับตัวควบคุม และการแลกเปลี่ยนคำสั่งที่แน่นอนมีความสำคัญมากกว่าความสะดวกแบบ plug-and-play W21Q ถูกออกแบบมาสำหรับกรณีเหล่านี้โดยเฉพาะ อินเทอร์เฟซแบบอนุกรมช่วยให้การเชื่อมต่อเครื่องอ่านกับตัวควบคุมการเข้าถึง อุปกรณ์ระบบอัตโนมัติ อุปกรณ์ต่อพ่วงด้านการชำระเงิน เครื่องกั้นประตู และระบบบริหารจัดการแบบเดิมเป็นเรื่องง่ายขึ้น เมื่อเทียบกับเครื่องอ่านบัตรบนโต๊ะพื้นฐานที่ส่งออกเพียงหมายเลขบัตร HF RFID บัตร เครื่องอ่าน writer รุ่นนี้มอบการควบคุมที่มากกว่าให้ผู้พัฒนาในเรื่องวิธีการจัดเก็บ แปลความหมาย และส่งต่อข้อมูลบัตร

ตัวเครื่อง ABS แบบบางมีขนาด 104×68×10 มม. สามารถติดตั้งบนโต๊ะ ภายในตู้ ข้างแผงตู้คีออสก์ หรือภายในตัวเครื่องอุปกรณ์ได้ ตัวเครื่องสีดำเรียบง่ายพอเหมาะกับสภาพแวดล้อมเชิงพาณิชย์ ขณะเดียวกันก็ยังคงใช้งานได้จริงสำหรับการทดสอบในโรงงาน การประเมินโครงการ และการผสานรวม OEM โดยมีช่วงอุณหภูมิการทำงานตั้งแต่ -10°C ถึง +70°C และช่วงอุณหภูมิการจัดเก็บตั้งแต่ -20°C ถึง +80°C ทำให้เหมาะกับสภาพแวดล้อมของอุปกรณ์ภายในอาคารหลายรูปแบบที่เครื่องอ่านต้องทำงานต่อเนื่องโดยต้องการการบำรุงรักษาน้อย

ความเหมาะสมกับการใช้งานด้านการเข้าถึง การลงทะเบียน และการจัดการข้อมูล

W21Q เหมาะอย่างยิ่งสำหรับองค์กรที่ต้องการเครื่องอ่านสมาร์ทการ์ดแบบไม่สัมผัสสำหรับการควบคุมการเข้าถึง การระบุตัวตนสมาชิก การออกบัตร การล็อกอินของพนักงาน เทอร์มินัลลงเวลา สถานีห้องสมุด การอนุญาตใช้อุปกรณ์ ระบบผู้เยี่ยมชม หรือการจัดการข้อมูลอย่างปลอดภัย ในอาคารสำนักงาน สามารถตรวจสอบข้อมูลรับรองบัตรสำหรับซอฟต์แวร์แบ็กเอนด์ได้ ในโรงงานผลิต สามารถเชื่อมโยงบัตรผู้ปฏิบัติงานกับสิทธิ์การใช้งานเครื่องจักรได้ ในเคาน์เตอร์บริการ สามารถช่วยเจ้าหน้าที่ออกหรืออัปเดตบัตรลูกค้าได้ ในโครงการมหาวิทยาลัยหรือโรงแรม สามารถรองรับการลงทะเบียนข้อมูลรับรองภายในก่อนที่บัตรจะถูกแจกจ่ายให้ผู้ใช้

SCIVAS วางตำแหน่งรุ่นนี้เป็นส่วนหนึ่งของระบบนิเวศเครื่องอ่านและข้อมูลรับรองที่ครอบคลุม ไม่ใช่เป็นชิ้นส่วนเดี่ยว ผู้ซื้อโครงการสามารถรวม W21Q กับเครื่องอ่าน HF RFIDอื่น ๆ เมื่อต้องการอินเทอร์เฟซหรือรูปแบบการติดตั้งที่แตกต่างกัน หรือเปรียบเทียบกับเครื่องอ่านควบคุมการเข้าออกด้วย RFIDเมื่อการใช้งานต้องการอุปกรณ์ควบคุมการเข้าออกแบบติดผนังแทนเครื่องอ่านเพื่อพัฒนาระบบ RS232 หรือเครื่องอ่านสำหรับระบบ การแยกบทบาทนี้ช่วยให้ทีมวิศวกรรมเลือกผลิตภัณฑ์ที่ถูกต้องตามหน้าที่การใช้งาน: W21Q สำหรับการสื่อสารบัตร HF ผ่านพอร์ตอนุกรมและการเชื่อมต่อซอฟต์แวร์ ส่วนเครื่องอ่านควบคุมการเข้าออกสำหรับการยืนยันตัวตนที่ประตู

ทำไมต้องเลือก SCIVAS สำหรับโครงการเครื่องอ่าน W21Q

ในฐานะซัพพลายเออร์จากฝั่งโรงงาน SCIVAS สามารถสนับสนุนผู้ซื้อได้ตั้งแต่การยืนยันพารามิเตอร์สินค้า การหารือเรื่องความเข้ากันได้ของบัตร การทดสอบตัวอย่าง การจับคู่โครงการ ไปจนถึงคำแนะนำด้านการปรับแต่งก่อนการจัดซื้อจำนวนมาก ปริมาณสั่งซื้อขั้นต่ำเริ่มต้นได้ที่ 50 ชิ้น จึงเหมาะสำหรับโครงการนำร่องและการติดตั้งระบบขนาดเล็ก ขณะเดียวกันก็ยังรองรับคำสั่งซื้อขนาดใหญ่ของช่องทางจำหน่ายได้ สำหรับตัวแทนจำหน่ายและผู้รับติดตั้งระบบ W21Q นำเสนอความสมดุลทั้งความเข้ากันได้กับหลายโปรโตคอล ความสามารถในการอ่าน/เขียน โครงสร้างกะทัดรัด การรองรับ SDK และการสื่อสารแบบอนุกรมที่เชื่อถือได้ โดยเฉพาะอย่างยิ่งเมื่อลูกค้าต้องการมากกว่าอุปกรณ์ส่งออกหมายเลขบัตรแบบธรรมดา และต้องการเครื่องอ่านที่ปรับให้เข้ากับตรรกะซอฟต์แวร์จริงได้

คำถามที่พบบ่อย

คำถาม 1: เครื่องอ่านบัตรสมาร์ทการ์ดแบบไร้สัมผัสนี้รองรับบัตรประเภทใดได้บ้าง

คำตอบ 1: W21Q รองรับบัตร HF ความถี่ 13.56MHz ที่ใช้โปรโตคอล ISO14443A, ISO14443B และ ISO15693 ชิปที่เข้ากันได้ทั่วไปได้แก่ MIFARE S50/S70, FM11RF08, AT88RF020 และ ICODE SLIX อย่างไรก็ตาม ควรตรวจสอบความเข้ากันได้ขั้นสุดท้ายกับชิป โครงสร้างหน่วยความจำ การตั้งค่าความปลอดภัย และข้อกำหนดคำสั่งซอฟต์แวร์ของโครงการของคุณ

คำถาม 2: เครื่องอ่านนี้ใช้กับระบบควบคุมการเข้าถึงเท่านั้นหรือไม่?

คำตอบ 2: ไม่ใช่ ระบบควบคุมการเข้าออกเป็นกรณีการใช้งานที่พบบ่อย แต่เครื่องอ่านนี้ยังรองรับการออกบัตร การลงทะเบียนสมาชิก การจัดการผู้มาติดต่อ การระบุตัวตนพนักงาน การอนุญาตใช้งานอุปกรณ์ ระบบตู้บริการตนเอง เครื่องสแกนลงเวลาทำงาน และเวิร์กโฟลว์การเก็บข้อมูล อินเทอร์เฟซ RS232 และ SDK ทำให้เหมาะกับระบบที่ต้องบูรณาการมากกว่าเครื่องอ่านแบบจำลองคีย์บอร์ดทั่วไป

คำถาม 3: ทำไมจึงควรเลือกเครื่องอ่านบัตรสมาร์ทการ์ดไร้สัมผัสแบบ RS232

คำตอบ 3: RS232 มักได้รับการเลือกใช้เมื่อเครื่องอ่านต้องเชื่อมต่อกับคอนโทรลเลอร์ อุปกรณ์อุตสาหกรรม เทอร์มินัลแบบฝัง หรือระบบเดิมที่ต้องการการแลกเปลี่ยนคำสั่งที่คาดเดาได้ จุดเด่นไม่ใช่ความสะดวกสำหรับผู้ใช้ทั่วไป แต่เป็นความเสถียรในการบูรณาการ พฤติกรรมการสื่อสารที่ชัดเจน และความเข้ากันได้ในระยะยาวสำหรับสภาพแวดล้อมด้านการควบคุมการเข้าออก ระบบอัตโนมัติ การลงทะเบียน และการควบคุมอุปกรณ์

คำถาม 4: W21Q อ่านและเขียนข้อมูลบัตรได้หรือไม่

คำตอบ 4: ได้ W21Q ถูกออกแบบเป็นเครื่องอ่านบัตร RFID ความถี่ HF ที่อ่าน/เขียนได้ ไม่ใช่เพียงเครื่องอ่านหมายเลขบัตร เมื่อใช้ SDK ตรรกะซอฟต์แวร์ และการอนุญาตบัตรที่เหมาะสม นักพัฒนาสามารถอ่านข้อมูลที่เลือก เขียนข้อมูลแอปพลิเคชัน และสร้างเวิร์กโฟลว์เฉพาะโครงการได้ ฟังก์ชันจริงจะขึ้นอยู่กับประเภทบัตร การตั้งค่าคีย์ และสิทธิ์ของระบบ

คำถาม 5: ระยะอ่านของ W21Q อยู่ที่เท่าไร

คำตอบ 5: ระยะทำงานปกติอยู่ที่ 0–80mm แต่ผลลัพธ์สุดท้ายขึ้นอยู่กับเสาอากาศของบัตร ประเภทชิป สภาพแวดล้อมของเครื่องอ่าน ตำแหน่งติดตั้ง และการรบกวนจากโลหะหรือไฟฟ้าใกล้เคียง สำหรับโครงการที่ต้องการความเสถียร SCIVAS แนะนำให้ทดสอบตัวอย่างบัตรจริงกับเครื่องอ่านก่อนตัดสินใจออกแบบเปลือกหุ้มหรือผังการติดตั้งขั้นสุดท้าย

คำถาม 6: เครื่องอ่านนี้ทำงานร่วมกับระบบปฏิบัติการที่แตกต่างกันได้หรือไม่

A6: รายการสเปคสินค้าเดิมรองรับ Windows XP, Windows CE, Windows 7, Windows 10, Windows 11, Linux และ Android ในการผสานการทำงานจริง การรองรับระบบปฏิบัติการยังขึ้นอยู่กับแอปพลิเคชันโฮสต์ การตั้งค่าการสื่อสารแบบอนุกรม การใช้งาน SDK และความสามารถของทีมพัฒนาที่จะปรับกระบวนการคำสั่งให้เหมาะสม

Q7: ฉันควรให้ข้อมูลอะไรบ้างก่อนสั่งซื้อ?

A7: กรุณาแจ้งประเภทบัตร โมเดลชิป โปรโตคอล ความต้องการด้านอินเทอร์เฟซ สภาพแวดล้อมซอฟต์แวร์เป้าหมาย ฟังก์ชันอ่าน/เขียนที่คาดหวัง วิธีการติดตั้ง และจำนวนโครงการ หากคุณมีบัตรตัวอย่างอยู่แล้ว การส่งรายละเอียดหรือตัวอย่างทดสอบจะช่วยให้ SCIVAS ยืนยันได้ว่า W21Q เป็นเครื่องอ่านที่เหมาะสมก่อนการผลิตหรือการจัดซื้อขนาดใหญ่
