เครื่องอ่านบัตร LF RFID สำหรับควบคุมประตูสำนักงาน

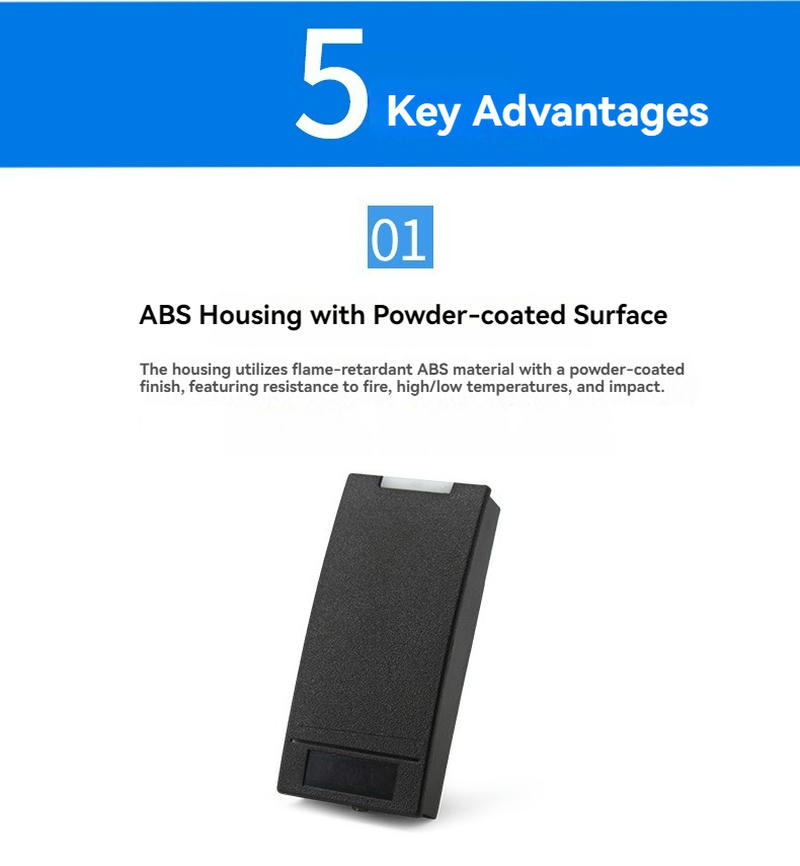

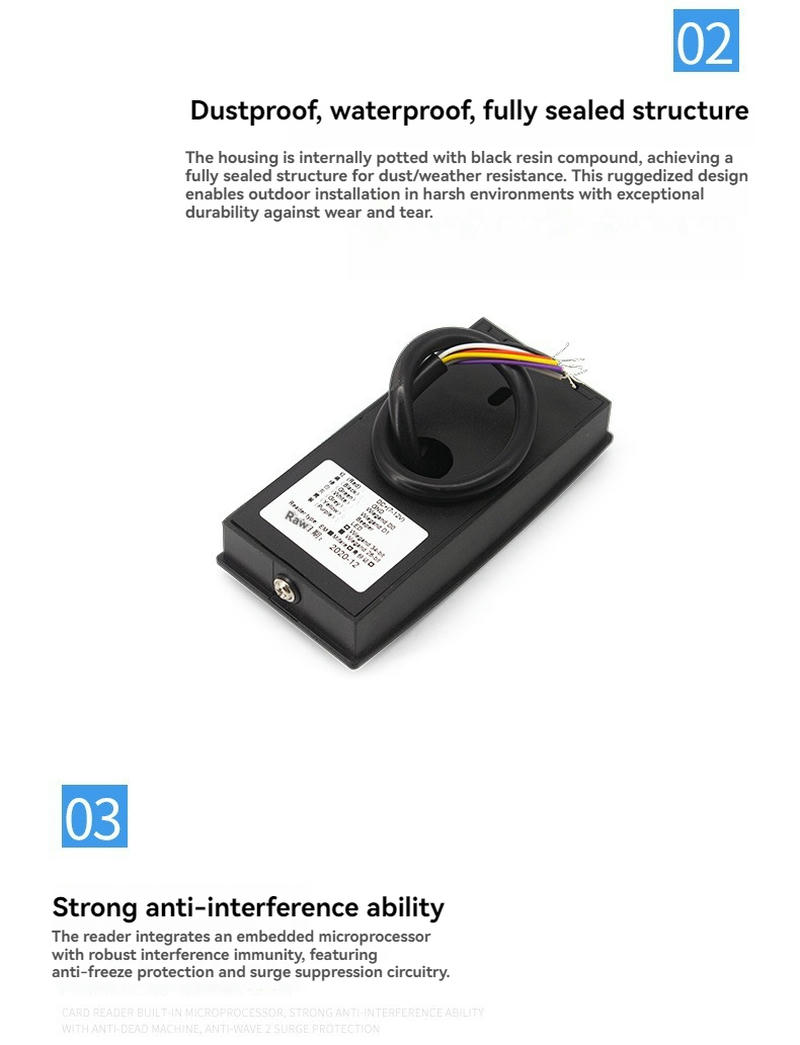

SYC-05QE มาพร้อมตัวเครื่อง ABS เคลือบผง ให้คุณสมบัติทนไฟ ทนอุณหภูมิต่ำ ทนแรงกระแทก และป้องกันการตกกระแทก ภายในบรรจุด้วยอีพอกซีเรซินสีดำเพื่อกันฝุ่นและความชื้น การออกแบบที่ปิดผนึกสนิทช่วยให้ติดตั้งภายนอกอาคารได้อย่างคงทนในระยะยาว พร้อมไมโครโปรเซสเซอร์ในตัว ให้ความสามารถในการต้านทานสัญญาณรบกวนสูง พร้อมการออกแบบป้องกันการชนและป้องกันไฟกระชาก

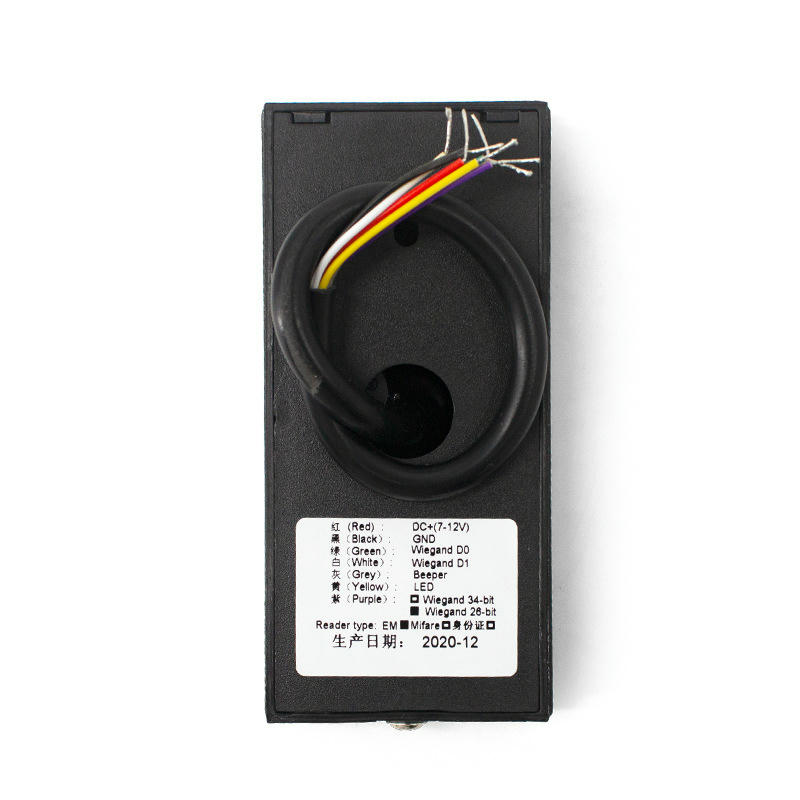

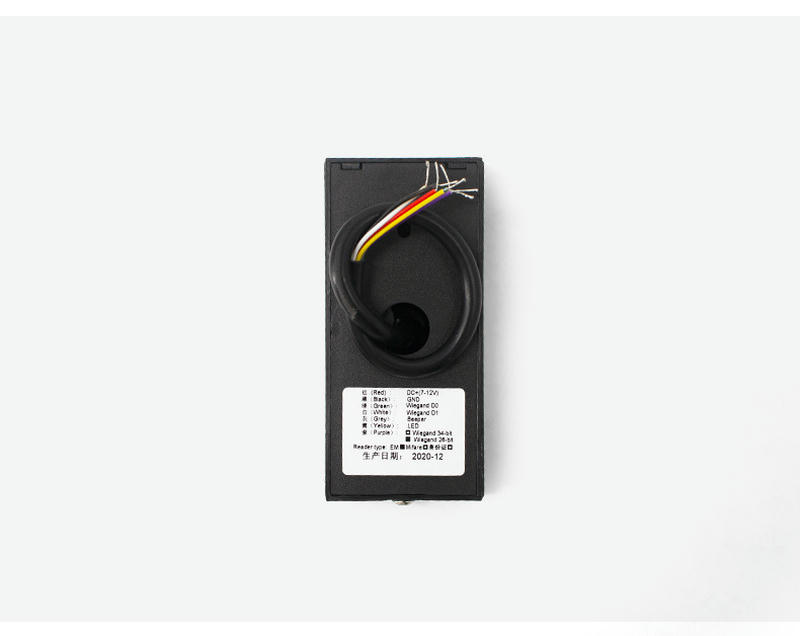

การเชื่อมต่อสายไฟ

● สายสีแดง: VCC (12V)

● สายสีดำ: GND (กราวด์)

● สายสีเขียว: Wiegand D0

● สายสีขาว: Wiegand D1

● สายสีเทา: บัซเซอร์

● สายสีเหลือง: LED

● สายสีม่วง: ค่าเริ่มต้น W26; ต่อสายสีม่วงลงกราวด์เพื่อตั้งระดับต่ำสำหรับ W34

หมายเหตุการใช้งาน

1. หัวอ่านสำหรับควบคุมการเข้าออกไม่สามารถจัดเก็บข้อมูลหรือข้อมูลของผู้ใช้ได้ รวมถึงไม่สามารถเพิ่มผู้ใช้บัตร ผู้ใช้รหัสผ่าน หรือผู้ใช้ลายนิ้วมือได้ เป็นเพียงเครื่องมือเสริมสำหรับการสแกนบัตรหรือป้อนรหัสผ่านเพื่อปลดล็อก และต้องใช้ร่วมกับแผงควบคุมการเข้าออก เครื่องบันทึกเวลา หรือตัวควบคุมประตูหลายบาน

2. ปิดไฟก่อนการติดตั้ง/ถอดออก ห้ามใช้งานขณะเปิดไฟ

3. ระยะการอ่านบัตรสูงสุดวัดในสภาพแวดล้อมที่ไม่มีสัญญาณรบกวน โดยติดตั้งเครื่องอ่านอย่างถูกต้องและวางบัตรขนานกับผิวหน้าเครื่องอ่าน สภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าใดๆ จะส่งผลต่อระยะการอ่าน

4. ห้ามติดตั้งเครื่องอ่านบนพื้นผิวที่เป็นแม่เหล็กหรือโลหะ วัสดุแม่เหล็กและโลหะรบกวนสัญญาณ RF อย่างรุนแรง

5. ห้ามติดตั้งเครื่องอ่านใกล้กับอุปกรณ์ที่สร้างสัญญาณรบกวนแม่เหล็กไฟฟ้า เช่น มอเตอร์ อะแดปเตอร์ AC/DC UPS รีเลย์ จอมอนิเตอร์

6. ตรวจสอบให้แน่ใจว่ามีความจุแหล่งจ่ายไฟเพียงพอ ควรใช้แหล่งจ่ายไฟแบบเชิงเส้นหากเป็นไปได้ กลอนประตูและตัวควบคุมควรมีแหล่งจ่ายไฟแยกกัน ติดตั้งแหล่งจ่ายไฟให้ใกล้กับอุปกรณ์มากที่สุดเพื่อหลีกเลี่ยงการรบกวนและการสูญเสียการส่งสัญญาณ

7. เว้นระยะห่าง >20cm ระหว่างสายไฟกระแสสูงและกระแสต่ำ ใช้สายไฟแบบตีเกลียวที่หนาพอสำหรับสายไฟเลี้ยง

การผสานรวมระบบเดิมได้อย่างน่าเชื่อถือด้วยเทคโนโลยี 125KHz

แม้ว่าอาคารสมัยใหม่มักเปลี่ยนไปใช้คลื่นความถี่สูง แต่หลายสถานที่ยังคงพึ่งพามาตรฐาน 125KHz ที่ใช้งานกันมานาน SYC-05QE เป็นเครื่องอ่านความถี่ต่ำโดยเฉพาะที่ออกแบบมาเพื่อรองรับโครงการปรับปรุงระบบและรักษาความต่อเนื่องของอุปกรณ์เดิม เครื่องอ่านสามารถอ่านชิป TK4100 และ EM4200 ได้อย่างราบรื่น ช่วยให้ผู้จัดการสถานที่เปลี่ยนอุปกรณ์เก่าได้โดยไม่ต้องออกบัตรใหม่หลายพันใบให้กับบัตรพลาสติกหรือบัตรไม้เฉพาะทางที่มีอยู่เดิม เช่นเดียวกับรุ่นอื่น ๆ ในซีรีส์นี้ มีเอาต์พุต Wiegand 26/34 ให้เลือก ทำให้มั่นใจได้ว่าสามารถสื่อสารกับทั้งคอนโทรลเลอร์ควบคุมการเข้าออกแบบเก่าและใหม่ได้

โครงสร้างทนทานและการผสานรวมระบบที่หลากหลาย

โครงสร้างของเครื่องอ่านควบคุมการเข้าออกด้วย RFIDนี้ให้ความสำคัญกับอายุการใช้งานเป็นหลัก ตัวเครื่องหุ้มด้วยเปลือก ABS เคลือบผงและอุดด้วยเรซินเกรดสูง จึงทนทานต่อสภาพอากาศ โดยมีอัตราการทำงานในช่วงอุณหภูมิ -25°C ถึง +75°C ทำให้เหมาะอย่างยิ่งสำหรับประตูรอบนอกอาคารที่อุปกรณ์อิเล็กทรอนิกส์ระดับผู้บริโภคทั่วไปไม่สามารถทนได้ ตัวเครื่องมีการเดินสายอย่างชัดเจนสำหรับควบคุมกริ่งภายนอกและ LED ช่วยให้ผู้ติดตั้งระบบสามารถเชื่อมต่ออุปกรณ์กับเครื่องควบคุมการเข้าออกด้วย RFIDต่าง ๆ และปรับแต่งสัญญาณตอบกลับให้ตรงกับโพรโทคอลความปลอดภัยที่ต้องการได้

คำถามที่พบบ่อย

คำถามที่ 1: เพราะเหตุใดจึงควรเลือก SYC-05QE แทนเครื่องอ่านความถี่สูง

คำตอบที่ 1: เป็นตัวเลือกที่เหมาะสมที่สุดหากสถานที่ของคุณใช้บัตร 125KHz (เช่น EM4200) อยู่แล้ว และต้องการอัปเกรดฮาร์ดแวร์โดยไม่ต้องเปลี่ยนข้อมูลรับรองของทุกคน

คำถามที่ 2: รุ่นนี้เหมาะกับสภาพอากาศที่ร้อนหรือหนาวจัดหรือไม่

คำตอบที่ 2: เหมาะ เพราะมีอัตราการทำงานที่กว้างตั้งแต่ -25°C ถึง +75°C จึงเหมาะกับการเปลี่ยนแปลงตามฤดูกาลกลางแจ้งที่รุนแรง

คำถามที่ 3: เวลาตอบสนองต่อการแตะบัตรเร็วแค่ไหน

คำตอบที่ 3: เครื่องอ่านถูกปรับแต่งมาเพื่อการเข้าออกที่รวดเร็ว โดยใช้เวลาอ่านน้อยกว่า 200ms และมีช่วงเวลาการกลับสู่สภาพพร้อมใช้งานต่ำกว่า 0.5 วินาที

คำถามที่ 4: สามารถควบคุมกริ่งและไฟจากคอนโทรลเลอร์ได้หรือไม่

คำตอบที่ 4: ได้ สายสีเทา (กริ่ง) และสีเหลือง (LED) ช่วยให้คอนโทรลเลอร์ควบคุมการเข้าออกจัดการสัญญาณเสียงและภาพได้โดยตรง

คำถามที่ 5: สัญญาณ Wiegand ส่งได้ไกลแค่ไหน

คำตอบที่ 5: การส่งข้อมูล Wiegand มีความเสถียรสูงสุดถึง 100 เมตร รองรับการเดินสายเคเบิลระยะไกลกลับไปยังห้องควบคุม
