แท็ก RFID สำหรับติดตามชิ้นส่วนคอนกรีตสำเร็จรูป
- USD 0.50-0.93
- 100 ชิ้น
- PPS4631-2
- สีดำ
- PPS
- 46x31x7.5mm
แท็ก RFID สำหรับคอนกรีตสำเร็จรูป ใช้ตัวเรือน PPS ชิป UHF และซีล IP68 เพื่อระบุและติดตามชิ้นส่วนสะพาน เสา และองค์ประกอบคอนกรีต
RFID Concrete แท็ก เป็นตัวเปลี่ยนเกมสำหรับอุตสาหกรรมก่อสร้าง โดยนำเสนอเครื่องมืออันทรงพลังสำหรับการจัดการและติดตามโครงสร้างคอนกรีต การฝังแท็กที่ทนทานเหล่านี้ไว้ในคอนกรีตระหว่างขั้นตอนการเท จะทำให้เข้าถึงข้อมูลแบบเรียลไทม์ได้อย่างมากมาย เปลี่ยนวิธีที่เราเข้าใจและมีปฏิสัมพันธ์กับคอนกรีต
PPS4631-2 ทำจากวัสดุ PPS ซึ่งเป็นแท็ก RFID สำหรับคอนกรีต UHF ระดับอุตสาหกรรม - ทนทานต่ออุณหภูมิสูง การกัดกร่อน และแรงกระแทก

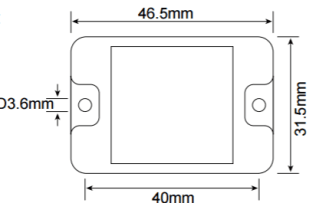

ขนาด | 46×31×7.5mm，bore diameter 3.6mm |
สี | สีดำปกติ |
วัสดุ | PPS |
น้ำหนัก | 19.5g |
การติดตั้ง | การติดตั้งแบบขึ้นรูป: ฝังในคอนกรีตลึก 50~100mm การติดตั้งด้วยหมุดย้ำ: เส้นผ่านศูนย์กลางรูสำหรับติดตั้งแท็กคือ 3.6mm และสามารถจัดหาให้ได้ในนามของลูกค้า' การติดตั้งด้วยสกรู: เส้นผ่านศูนย์กลางรูสำหรับติดตั้งฉลาก 3.6mm ใช้สกรู M3.0 ได้ |
ชิป | Alien H9 |
ความถี่ | 902-928mhz；866-868mhz |
โปรโตคอล | ISO 18000-6C，EPC global C1Gen2 |
การจัดเก็บข้อมูล | 10 ปี หรือ 100,000 ครั้ง |
พารามิเตอร์ RF | ระยะอ่าน：2.5m（เครื่องอ่าน 4W EIRP） ระยะอ่าน：2.0m（ฝังลึก 50~100mm，R2000 POS，30dbm） (ผลลัพธ์ขึ้นอยู่กับสภาพแวดล้อมการใช้งานจริงและอุปกรณ์ทดสอบ) |
อุณหภูมิการทำงาน | -20℃~100℃ |
อุณหภูมิการจัดเก็บ | -40℃~200℃ |
ระดับกันฝุ่นและกันน้ำ | IP68 |
การใช้งาน | ใช้งานกับส่วนประกอบคอนกรีตต่างๆ สะพาน ตอม่อ และงานก่อสร้างอื่นๆ |
การปรับแต่งเฉพาะบุคคล | เขียนโค้ดล่วงหน้า ยิงเลเซอร์โค้ด พิมพ์ LOGO ฯลฯ |
การทดสอบอุณหภูมิสูง | ผ่านการทดสอบ 220 องศา 120 นาทีต่อเนื่อง 30 วัน |
การทดสอบตามมาตรฐาน | ผ่านการทดสอบ Voyantic 100% (ภาพด้านล่าง) |
แท็ก RFID สำหรับการตรวจสอบย้อนกลับคอนกรีตสำเร็จรูป
SCIVAS ออกแบบแท็ก RFID สำหรับคอนกรีตสำเร็จรูปสำหรับผู้ผลิตที่ต้องการidentifyดิจิทัลที่เชื่อถือได้ภายในชิ้นส่วนคอนกรีตก่อนที่ผลิตภัณฑ์จะออกจากแม่พิมพ์ ในโรงงานคอนกรีตสำเร็จรูป คาน หมอนราง แผ่นพื้น เสาเข็ม บล็อกตอม่อ หรือชิ้นส่วนอุโมงค์หนึ่งชิ้นอาจผ่านการเตรียมโครงเหล็ก การเท การบ่มด้วยไอน้ำ การจัดเก็บในลาน การขนส่ง และการติดตั้งหน้างาน ฉลากกระดาษหรือหมายเลขที่ทาสีอาจถูกปิดทับ เสียหาย หรือหลุดออกจากชิ้นส่วน แท็ก UHF แบบฝังให้แต่ละชิ้นส่วนมี ID ถาวรที่สามารถอ่านได้โดยไม่ต้องเปิดเอกสารหรือสัมผัสพื้นผิวเพื่อตรวจสอบด้วยมือ

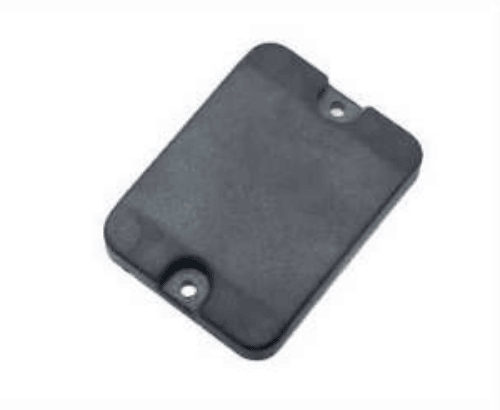

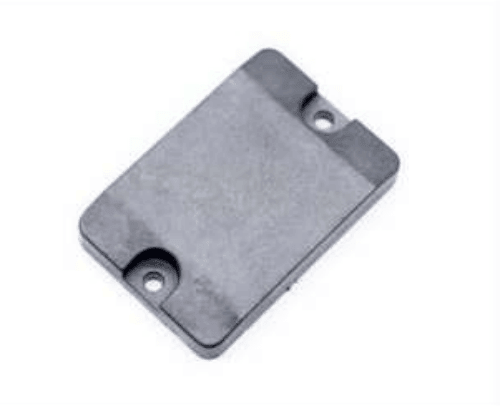

แท็กคอนกรีตนี้ใช้ตัวเรือน PPS ขนาดกะทัดรัด ตัวเครื่องสีดำอุตสาหกรรม รูยึดเสริมแรงสองรู และขนาด 46 x 31 x 7.5 mm เลือกใช้ PPS เพราะทนต่อความชื้น การกัดกร่อน การกระแทก และสภาพแวดล้อมเป็นด่างซึ่งมักเกี่ยวข้องกับวัสดุฐานซีเมนต์ สำหรับผู้ซื้อที่เปรียบเทียบแท็ก RFIDทั่วไปกับผลิตภัณฑ์ที่ออกแบบสำหรับงานก่อสร้าง ความแตกต่างที่สำคัญไม่ได้อยู่ที่ชิปเท่านั้น แต่อยู่ที่วิธีการที่ตัวเรือนปกป้องเสาอากาศและแพ็กเกจชิปในระหว่างการบ่ม การสั่นสะเทือน การเคลื่อนย้าย และการสัมผัสภาคสนามในระยะยาว
ออกแบบสำหรับการบ่ม การจัดเก็บในลาน และทรัพย์สินโครงสร้างพื้นฐาน
รุ่น PPS4631-2 ผลิตด้วยชิป Alien H9 และรองรับตัวเลือกความถี่ UHF 902–928 MHz และ 866–868 MHz ภายใต้ ISO 18000-6C และ EPCglobal C1 Gen2 ด้วยกำลังเครื่องอ่านและการกำหนดเสาอากาศที่เหมาะสม ระยะอ่านสามารถเข้าถึงได้ถึง 2.5 m ด้วยเครื่องอ่าน 4W EIRP เมื่อฝังแท็กที่ความลึก 50–100 mm สภาพการทดสอบโดยใช้เครื่องอ่าน R2000 POS ที่ 30 dBm แสดงระยะอ่านทั่วไปประมาณ 2.0 m ผลลัพธ์จริงขึ้นอยู่กับความหนาแน่นของคอนกรีต การจัดเรียงเหล็กเสริม ระดับความชื้น มุมเสาอากาศ กำลังส่งของเครื่องอ่าน และตำแหน่งการฝังสุดท้าย
การผลิตคอนกรีตสำเร็จรูปมักเกี่ยวข้องกับความร้อน ความชื้น สารผสมเคมี และการจัดเก็บกลางแจ้ง แท็กนี้ได้รับการรับรองสำหรับอุณหภูมิการใช้งาน -20°C ถึง 100°C และอุณหภูมิการจัดเก็บ -40°C ถึง 200°C นอกจากนี้ยังผ่านการทดสอบอุณหภูมิสูง 220°C เป็นเวลา 120 นาที อย่างต่อเนื่องตลอดระยะเวลาการทดสอบ 30 วัน สำหรับโครงการที่ผู้ซื้อกำลังพิจารณา แท็ก RFID ทนอุณหภูมิสูง ผลิตภัณฑ์นี้เป็นตัวเลือกที่เน้นงานก่อสร้าง ด้วยขนาดที่เล็ก การป้องกัน IP68 และวิธีการติดตั้งที่เหมาะกับชิ้นส่วนคอนกรีตมากกว่าอุปกรณ์อุตสาหกรรมทั่วไป
ตัวเลือกการติดตั้งสำหรับโรงงานคอนกรีตสำเร็จรูป
แท็กสามารถฝังระหว่างการขึ้นรูป ยึดด้วยหมุดย้ำ หรือติดตั้งด้วยสกรูตามการออกแบบชิ้นส่วน สำหรับการติดตั้งแบบฝัง ความลึกที่แนะนำคือ 50–100 มม. ช่วยให้แท็กได้รับการปกป้องในขณะที่ยังรองรับการอ่าน UHF ได้จริง สำหรับการยึดเชิงกล แท็กมีรูเจาะขนาด 3.6 มม. และสามารถใช้กับสกรู M3.0 ได้ หมุดย้ำสามารถจัดเตรียมได้ตามกระบวนการประกอบของลูกค้า's ความยืดหยุ่นนี้ช่วยให้โรงงานใช้ผลิตภัณฑ์ระบุตัวตนเดียวกันกับแบบหล่อคอนกรีต แม่พิมพ์ และกระบวนการบ่มที่แตกต่างกัน
แท็กทุกตัวสามารถรองรับการจัดเก็บข้อมูลได้ 10 ปี หรือสูงถึง 100,000 รอบการเขียน ทำให้เหมาะสำหรับบันทึกตลอดวงจรชีวิต มากกว่าการติดฉลากแบบล็อตระยะสั้นเท่านั้น SCIVAS สามารถให้รหัสที่เขียนไว้ล่วงหน้า รหัสเลเซอร์ และการพิมพ์โลโก้ เพื่อให้ลูกค้าเชื่อมต่อแท็กทางกายภาพกับระบบ ERP, MES, การตรวจสอบคุณภาพ, การจัดส่ง, การบำรุงรักษา หรือการจัดการทรัพย์สิน เมื่อโรงงานต้องการการระบุตัวตนที่แข็งแกร่งขึ้นสำหรับแม่พิมพ์ ชั้นวาง ภาชนะ หรือทรัพย์สินกลางแจ้งที่ใช้งานหนัก แท็ก RFID แบบทนทานที่เกี่ยวข้องก็สามารถพิจารณาเป็นส่วนหนึ่งของแผนการติดตามระดับไซต์ที่กว้างขึ้นได้
จุดที่แท็ก RFID สำหรับคอนกรีตนี้สร้างมูลค่า
ในระหว่างการผลิต แท็กช่วยเชื่อมโยงชิ้นส่วนคอนกรีตสำเร็จรูปแต่ละชิ้นกับข้อมูลชุดการผลิต หมายเลขแม่พิมพ์ ส่วนผสมคอนกรีต บันทึกผู้ปฏิบัติงาน เวลาบ่ม ผลการตรวจสอบ และสถานะการจัดส่ง ในลานจัดเก็บ พนักงานสามารถสแกนผลิตภัณฑ์โดยไม่ต้องพึ่งเครื่องหมายที่มองเห็นได้ ซึ่งมีประโยชน์เมื่อชิ้นส่วนถูกซ้อนทับ ผุกร่อน หรือรอการติดตั้งเป็นเวลานาน ในโครงการโครงสร้างพื้นฐาน รหัสที่ฝังสามารถรองรับการติดตามชิ้นส่วนสะพาน การจัดการตอม่อ บันทึกการบุผนังอุโมงค์ การตรวจสอบย้อนกลับหมอนรถไฟ และเอกสารการบำรุงรักษาหลังการติดตั้ง
สำหรับผู้รวมระบบและผู้ผลิตคอนกรีตสำเร็จรูป คุณค่าคือสะพานเชื่อมข้อมูลที่น่าเชื่อถือยิ่งขึ้นระหว่างชิ้นส่วนคอนกรีตทางกายภาพกับไฟล์โครงการดิจิทัล แทนที่จะมอง RFID เป็นฉลากที่ถอดออกได้ แท็กนี้ออกแบบมาเป็นส่วนหนึ่งของอัตลักษณ์วงจรชีวิตของชิ้นส่วน's SCIVAS สามารถช่วยประเมินการเลือกชิป รูปแบบการเข้ารหัส ความคาดหวังระยะการอ่าน การทดสอบตัวอย่าง และรายละเอียดการติดตั้งก่อนการผลิตจำนวนมาก ผลลัพธ์คือโซลูชันแท็ก RFID สำหรับคอนกรีตที่ใช้งานได้จริงสำหรับโรงงานและทีมโครงสร้างพื้นฐานที่ต้องการการระบุตัวตนที่ทนทานตั้งแต่การหล่อจนถึงอายุการใช้งาน
คำถามที่พบบ่อย
Q1: แท็ก RFID เหล่านี้เหมาะสำหรับชิ้นส่วนคอนกรีตสำเร็จรูปหรือไม่
ได้ครับ/ค่ะ แท็กนี้ถูกออกแบบสำหรับชิ้นส่วนคอนกรีตสำเร็จรูป เช่น ไม้หมอน รางคาน แผ่นพื้น เสาเข็ม ชิ้นส่วนอุโมงค์ ตอม่อ และส่วนประกอบสะพาน สามารถฝังระหว่างการขึ้นรูปหรือยึดด้วยวิธีเชิงกลเมื่อกระบวนการผลิตต้องการติดตั้งบนพื้นผิว วัตถุประสงค์หลักคือเพื่อให้มีรหัสระบุตัวตนดิจิทัลที่คงทนติดอยู่กับชิ้นส่วนคอนกรีตแต่ละชิ้นตลอดการผลิต การจัดเก็บ การส่งมอบ และการตรวจสอบในภายหลัง
คำถาม 2: ควรติดตั้งแท็กในคอนกรีตอย่างไร?
สำหรับการติดตั้งแบบฝัง SCIVAS แนะนำให้วางแท็กไว้ที่ระยะ 50–100 มม. ภายในคอนกรีต ขึ้นอยู่กับโครงสร้างชิ้นส่วนและความต้องการในการอ่าน แท็กยังสามารถติดตั้งด้วยหมุดย้ำหรือสกรูได้ รูยึดมีเส้นผ่านศูนย์กลาง 3.6 มม. และสามารถใช้สกรู M3.0 ได้เมื่อต้องการติดตั้งเชิงกล
คำถาม 3: แท็ก RFID สำหรับคอนกรีตนี้ใช้ชิป ความถี่ และโปรโตคอลอะไร?
แท็ก PPS4631-2 ใช้ชิป Alien H9 และรองรับย่านความถี่ UHF 902–928 MHz และ 866–868 MHz เป็นไปตามมาตรฐาน ISO 18000-6C และ EPCglobal C1 Gen2 เมื่อใช้ร่วมกับเครื่องอ่านและเสาอากาศที่เหมาะสม ระยะการอ่านสามารถเข้าถึงได้ถึง 2.5 ม. ในขณะที่การอ่านแบบฝังที่ความลึก 50–100 มม. โดยทั่วไปอยู่ที่ประมาณ 2.0 ม. ภายใต้เงื่อนไขที่ทดสอบ
คำถาม 4: แท็ก RFID นี้ทนความร้อน ความชื้น และการสัมผัสกลางแจ้งได้หรือไม่?
ตัวเรือนทำจาก PPS ซึ่งเป็นวัสดุที่เลือกใช้สำหรับความต้านทานต่อความร้อน ความชื้น การกัดกร่อน และแรงกระแทก แท็กมีระดับการป้องกัน IP68 ทำงานในช่วง -20°C ถึง 100°C และสามารถจัดเก็บได้ในช่วง -40°C ถึง 200°C นอกจากนี้ยังผ่านการทดสอบที่ 220°C เป็นเวลา 120 นาที ตลอดระยะเวลาการตรวจสอบต่อเนื่อง 30 วัน
คำถาม 5: SCIVAS สามารถปรับแต่งแท็กก่อนจัดส่งได้หรือไม่?
SCIVAS สามารถเขียนรหัส EPC ล่วงหน้า ทำเครื่องหมายเลขที่มองเห็นได้ด้วยเลเซอร์ และพิมพ์โลโก้เมื่อโครงการต้องการการระบุตัวตนทางกายภาพที่ชัดเจนขึ้น บริการเหล่านี้ช่วยให้ลูกค้าจับคู่แท็กกับฐานข้อมูลภายใน ไฟล์คุณภาพ ล็อตการผลิต หรือบันทึกสินทรัพย์ก่อนที่แท็กจะถึงโรงงานผลิตคอนกรีตสำเร็จรูป ลดงานเข้ารหัสด้วยมือระหว่างการติดตั้ง
คำถาม 6: ปัจจัยใดบ้างที่ส่งผลต่อระยะการอ่านหลังการฝัง?
ประสิทธิภาพการอ่านได้รับผลกระทบจากความลึกที่ฝัง ความชื้นในคอนกรีต เหล็กเสริม กำลังของเครื่องอ่าน อัตราขยายของเสาอากาศ ทิศทางของเสาอากาศ และสภาพแวดล้อมโดยรอบหน้างาน ด้วยเหตุนี้ SCIVAS จึงแนะนำให้ทดสอบตัวอย่างก่อนการติดตั้งขนาดใหญ่ การทดสอบช่วยยืนยันตำแหน่งแท็กและการตั้งค่าเครื่องอ่านที่เหมาะสมที่สุดสำหรับโครงสร้างคอนกรีตสำเร็จรูปจริงของลูกค้า'
คำถาม 7: แท็กสามารถรองรับการจัดการวงจรชีวิตหลังการติดตั้งได้หรือไม่?
ได้ครับ/ค่ะ แท็กสามารถรองรับบันทึกการบำรุงรักษาระยะยาวได้เมื่อรหัสแต่ละรายการเชื่อมโยงกับไฟล์ดิจิทัลที่ประกอบด้วยวันที่ผลิต ข้อมูลส่วนผสม ผลการตรวจสอบ บันทึกการส่งมอบ ตำแหน่งการติดตั้ง และประวัติการซ่อมบำรุง ซึ่งทำให้มีประโยชน์ไม่เพียงแต่สำหรับการตรวจสอบย้อนกลับในโรงงานเท่านั้น แต่ยังรวมถึงการจัดการวงจรชีวิตของโครงสร้างพื้นฐานหลังการติดตั้งชิ้นส่วนคอนกรีตด้วย
