แท็ก PCB UCODE 8 UHF แบบพาสซีฟสำหรับติดโลหะ

แท็ก RFID UHF แบบพาสซีฟสำหรับโลหะ ออกแบบมาสำหรับทรัพย์สินชิ้นเล็ก

SCIVAS P1504-1 ออกแบบมาสำหรับผู้ซื้อที่ต้องการแท็ก RFID UHF แบบพาสซีฟสำหรับโลหะซึ่งยังคงอ่านค่าได้เมื่อติดตั้งโดยตรงบนพื้นผิวที่เป็นตัวนำไฟฟ้า แท็ก UHF มาตรฐานทั่วไปมักสูญเสียประสิทธิภาพเมื่อติดบนเหล็ก อะลูมิเนียม เครื่องจักร ภาชนะหมุนเวียน เครื่องมือ ชั้นวางของ และชิ้นส่วนยานพาหนะ เนื่องจากโลหะทำให้เสาอากาศผิดความถี่ (detune) แท็ก RFID แบบ PCB สำหรับโลหะนี้ใช้โครงสร้าง FR4 และการออกแบบเสาอากาศสำหรับติดบนโลหะ เพื่อรองรับการระบุตัวตนที่เชื่อถือได้มากขึ้นในสภาพแวดล้อมที่ท้าทายเหล่านั้น พร้อมทั้งรักษาตัวแท็กให้บางพอสำหรับทรัพย์สินอุตสาหกรรมขนาดเล็ก

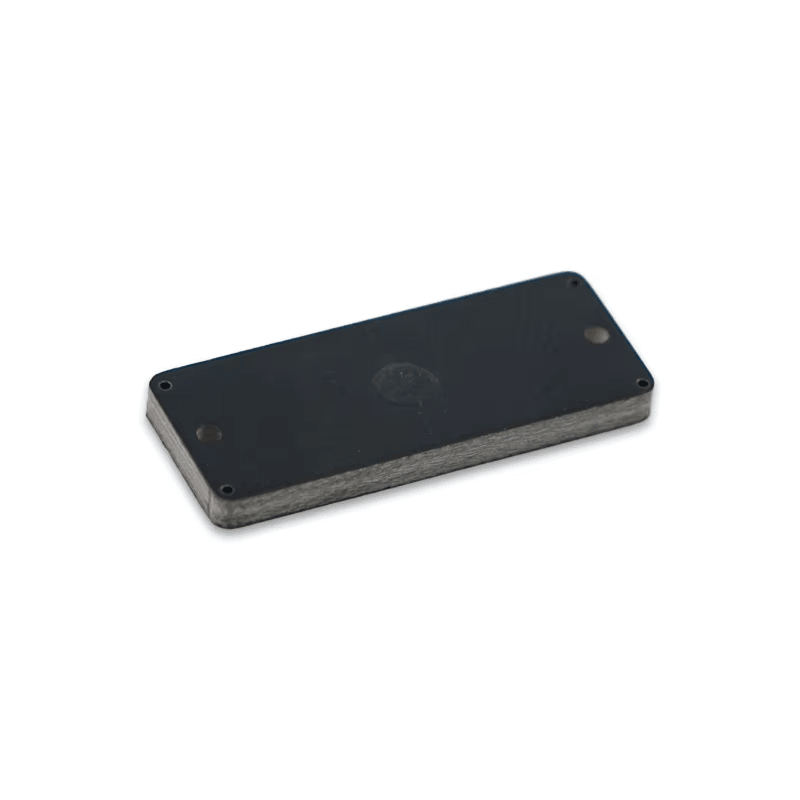

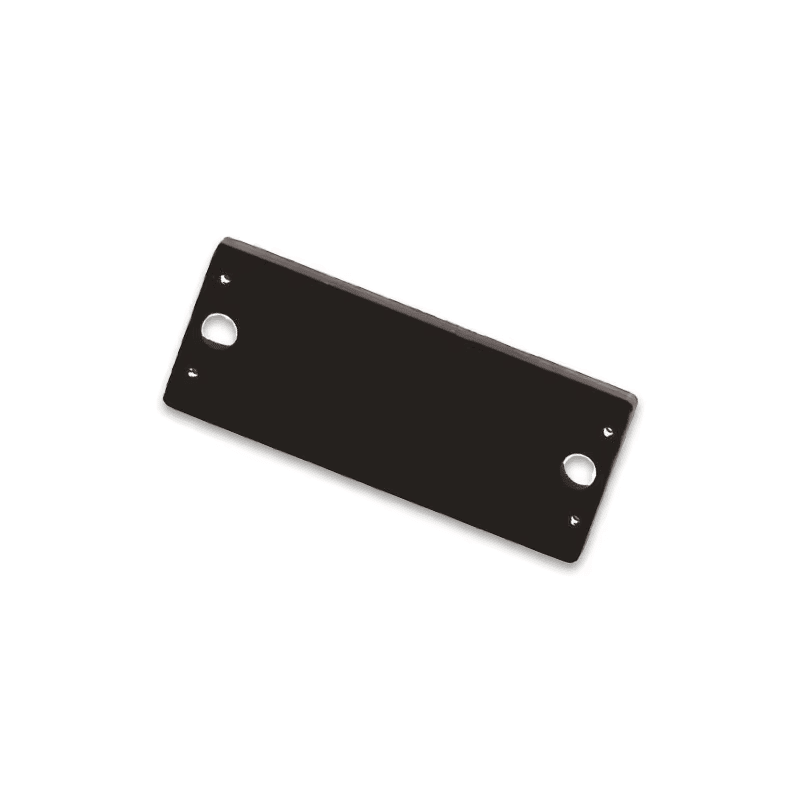

ขนาดแท็กคือ 15 x 4 x 2 mm น้ำหนักเพียง 0.3 g รูปทรงเรียวยาวนี้มีประโยชน์เมื่อลูกค้าต้องการแท็ก FR4 RFID ขนาดเล็กสำหรับเครื่องมือโลหะ อุปกรณ์จับยึดเครื่องมือ ชิ้นส่วนอะไหล่ ภาชนะขนาดกะทัดรัด อุปกรณ์ห้องปฏิบัติการ ทรัพย์สินด้าน IT หรือเปลือกหุ้มโลหะที่แท็กขนาดใหญ่กว่าจะดูรบกวนสายตาหรือไม่สะดวกในเชิงกล ส่วนผิวดำด้านยังช่วยให้แท็กกลมกลืนกับผลิตภัณฑ์อุตสาหกรรมและภาชนะขนส่งแบบใช้ซ้ำได้หลายชนิด ในฐานะส่วนหนึ่งของกลุ่มผลิตภัณฑ์ แท็ก RFID สำหรับติดโลหะของเรา รุ่นนี้ถูกเลือกใช้เมื่อโครงการต้องการพื้นที่ติดตั้งขนาดกะทัดรัด การระบุ EPC ที่เชื่อถือได้ และทางเลือกในการติดตั้งที่ยืดหยุ่น

การระบุตัวตน UHF ที่เสถียรบนพื้นผิวโลหะ

P1504-1 เป็นไปตามมาตรฐาน EPC C1G2 และ ISO18000-6C ทำให้เหมาะสำหรับระบบจัดการสินค้าคงคลังและติดตามทรัพย์สิน UHF ทั่วไป การกำหนดค่ามาตรฐานใช้ชิป NXP Ucode 8 พร้อมหน่วยความจำ EPC 128-bit และหน่วยความจำ TID 96-bit หน่วยความจำ EPC รองรับหมายเลขทรัพย์สินแบบเรียงลำดับ ขณะที่ข้อมูล TID ช่วยให้ผู้รวมระบบและผู้ปฏิบัติงานตรวจสอบตัวตนของชิปได้ในระหว่างการลงทะเบียน การบำรุงรักษา หรือการจัดการข้อยกเว้น สำหรับผู้จัดจำหน่ายและผู้รับเหมาโครงการ สิ่งนี้ทำให้ผลิตภัณฑ์จับคู่กับมิดเดิลแวร์ UHF ระบบซอฟต์แวร์คลังสินค้า และฐานข้อมูลทรัพย์สินที่มีอยู่ได้ง่ายขึ้น

ระยะการอ่านขึ้นอยู่กับกำลังของเครื่องอ่าน การติดตั้งเสาอากาศ พื้นผิวที่ติดตั้ง ข้อบังคับท้องถิ่น และสภาพแวดล้อมโดยรอบ แต่ข้อมูลทดสอบเดิมให้แนวทางที่เป็นประโยชน์ ภายใต้เงื่อนไข FCC ประสิทธิภาพของเครื่องอ่านแบบติดตั้งอยู่กับที่สามารถเข้าถึง 13.5 m บนโลหะอ้างอิงขนาด 15 x 2 cm และ 5.5 m บนโลหะอ้างอิงขนาด 14 x 14 cm การอ่านด้วยเครื่องอ่านแบบมือถือสามารถเข้าถึง 8.0 m บนโลหะอ้างอิงขนาด 15 x 2 cm และ 1.0 m บนโลหะอ้างอิงขนาด 14 x 14 cm ผลลัพธ์เหล่านี้ทำให้แท็กเหมาะสำหรับการอ่านที่จุดตรวจสอบ การตรวจสอบที่ท่าเทียบสินค้า การตรวจนับในห้องเครื่องมือ และการค้นหาด้วยมือโดยใช้เครื่องอ่าน UHF แบบมือถือ

ตัวเครื่อง FR4 ที่ทนทานสำหรับการใช้งานในอุตสาหกรรม

ตัวบอดี้ FR4 ช่วยให้แท็ก RFID แบบพาสซีฟสำหรับทรัพย์สินโลหะรุ่นนี้มีความสมดุลระหว่างความกะทัดรัด ความแข็งแรง และเสถียรภาพของคลื่นความถี่ โดยมีมาตรฐานการป้องกัน IP68 และทนความชื้นแบบไม่กลั่นตัว 98% จึงเหมาะสำหรับคลังสินค้า ลานกลางแจ้ง สายการผลิต ทรัพย์สินในอุตสาหกรรมปิโตรเคมี ชิ้นส่วนยานยนต์ และตู้คอนเทนเนอร์ด้านโลจิสติกส์ ช่วงอุณหภูมิใช้งานอยู่ที่ -40 ถึง +85°C และช่วงอุณหภูมิที่ทนได้อยู่ที่ -40 ถึง +150°C สำหรับโครงการที่ต้องเผชิญกับน้ำกระเซ็น ฝุ่น การสั่นสะเทือน อุณหภูมิที่เปลี่ยนแปลง หรือการหยิบจับซ้ำ ๆ ระดับการป้องกันนี้มอบทางเลือกที่ใช้งานได้จริงแก่ผู้ซื้อแทนฉลากกาวทั่วไป

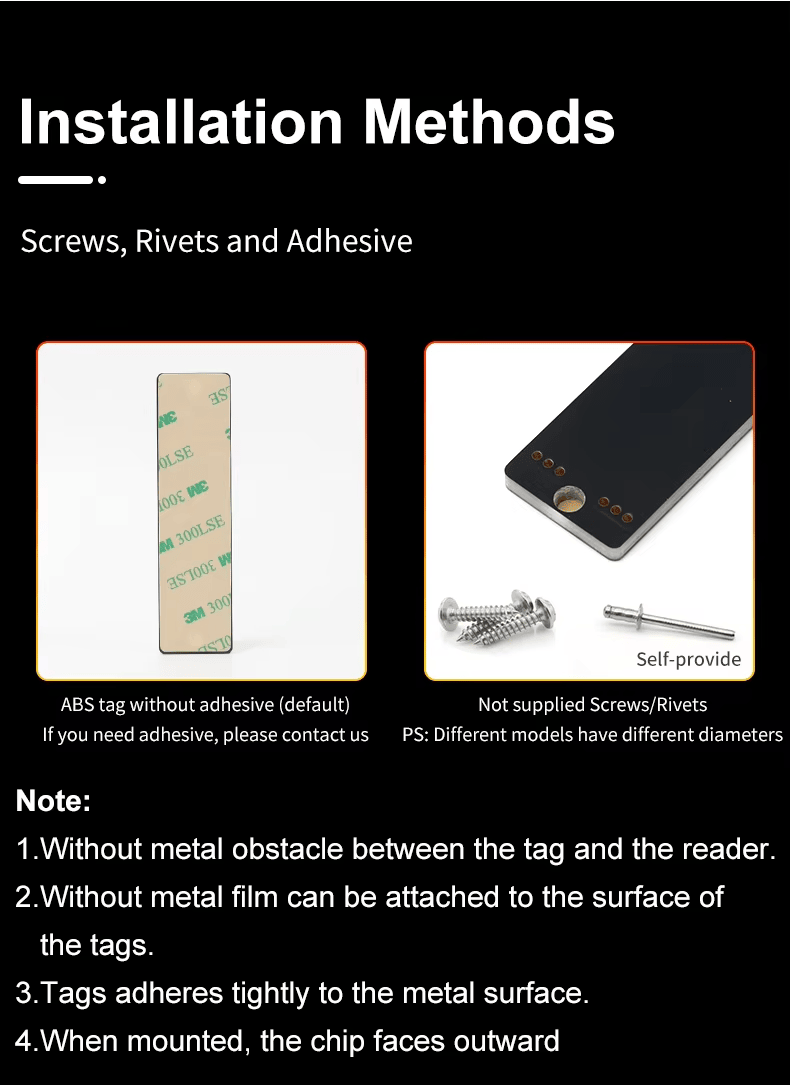

การติดตั้งสามารถปรับให้เข้ากับทรัพย์สินได้ SCIVAS สามารถจัดหาแท็กสำหรับการติดด้วยกาว 3M เมื่อต้องการติดตั้งแบบเรียบชิดผิว หรือสำหรับการติดด้วยสกรู หมุดย้ำ และแม่เหล็ก เมื่อโครงการต้องการความยึดเกาะที่แข็งแรงขึ้นหรือถอดออกได้ง่ายขึ้น ความยืดหยุ่นนี้สำคัญต่อการติดตามทรัพย์สินโลหะ เนื่องจากสภาพผิว มูลค่าทรัพย์สิน กำหนดการบำรุงรักษา และอายุการใช้งานที่คาดหวังแตกต่างกันไปในแต่ละการใช้งาน เครื่องมือเช่าอาจต้องใช้วิธีติดตั้งแบบถาวร ขณะที่ตู้คอนเทนเนอร์หรืออุปกรณ์ทดสอบที่ใช้ซ้ำอาจต้องใช้ตัวเลือกที่ถอดออกได้

การปรับแต่งสำหรับโครงการติดตามทรัพย์สินที่นำไปใช้งานจริง

SCIVAS รองรับการพิมพ์โลโก้ การพิมพ์บาร์โค้ด การพิมพ์หมายเลขซีเรียล การเข้ารหัส และการสนับสนุนด้านการออกแบบ ลูกค้าสามารถได้รับแท็กที่ตรงกับรหัสทรัพย์สินภายใน ข้อมูล ERP ข้อมูล WMS หรือฐานข้อมูลการบำรุงรักษาของตนอยู่แล้ว บาร์โค้ดหรือหมายเลขซีเรียลที่มองเห็นได้ยังเป็นวิธีระบุตัวตนสำรองให้กับพนักงานเมื่อเครื่องสแกน เครื่องอ่าน หรือการเชื่อมต่อซอฟต์แวร์ไม่พร้อมใช้งานชั่วคราว ซึ่งมีประโยชน์เป็นพิเศษสำหรับกระบวนการทำงานแบบผสมที่ใช้ทั้งการอ่าน RFID และการตรวจสอบด้วยสายตาในระหว่างการรับสินค้า การโอนย้าย การซ่อมแซม หรือการกระทบยอดการจัดส่ง

สำหรับผู้สร้างระบบ รุ่นนี้สามารถจัดหาเป็นส่วนประกอบหนึ่งภายในโครงการระบุตัวตนที่ใหญ่ขึ้น ลูกค้าอาจใช้ แท็ก RFID สำหรับทรัพย์สินที่ไม่ใช่โลหะและทรัพย์สินพิเศษแบบผสม ขณะที่เลือก P1504-1 สำหรับพื้นผิวโลหะที่ต้องการโซลูชัน UHF ขนาดกะทัดรัดเท่านั้น เมื่อต้องใช้พอร์ทัลแบบติดตั้งหรือประตูคลังสินค้า สามารถทดสอบแท็กร่วมกับ เครื่องอ่าน RFID UHF แบบติดตั้ง ที่เหมาะสม เพื่อยืนยันระยะการอ่าน มุมเสาอากาศ และการวางแนวแท็กก่อนการติดตั้งใช้งานจำนวนมาก ขั้นตอนการทดสอบที่ปฏิบัติได้จริงนี้ช่วยลดความคาดหวังที่ไม่ตรงกับความเป็นจริงและเพิ่มความน่าเชื่อถือในการติดตั้ง

P1504-1 เหมาะสำหรับการติดตามทรัพย์สินในอุตสาหกรรม การควบคุมสินค้าคงคลัง โลจิสติกส์ สภาพแวดล้อมที่เป็นโลหะ อุปกรณ์ปิโตรเคมี ชิ้นส่วนยานยนต์ ทรัพย์สินด้านความปลอดภัย การติดตามถังแก๊ส ป้ายโฆษณากลางแจ้ง เครื่องมือ ตู้คอนเทนเนอร์ และทรัพย์สินขนส่งที่ใช้ซ้ำ สำหรับโครงการ OEM ผู้จัดจำหน่าย ผู้รวมระบบ และผู้ใช้งานปลายทาง SCIVAS สามารถแนะนำการวางตำแหน่งแท็ก รูปแบบการเข้ารหัส วิธีการบรรจุ และขั้นตอนการทดสอบตัวอย่างตามพื้นผิวโลหะจริงและกระบวนการอ่านจริง ผลลัพธ์จึงไม่ใช่เพียงแท็ก UHF ขนาดเล็ก แต่เป็นโซลูชันแท็ก RFID UHF แบบพาสซีฟสำหรับโลหะที่พร้อมใช้งานจริง ซึ่งออกแบบโดยอิงจากทรัพย์สิน สภาพแวดล้อมของเครื่องอ่าน และเป้าหมายการติดตามของลูกค้า

คำถามที่พบบ่อย

คำถาม 1: ข้อได้เปรียบหลักของ P1504-1 สำหรับการติดตามทรัพย์สินโลหะคืออะไร

P1504-1 ถูกออกแบบมาให้อ่านบนพื้นผิวที่เป็นสื่อนำไฟฟ้า ซึ่งโดยทั่วไปแล้วฉลาก UHF ทั่วไปอาจสูญเสียประสิทธิภาพไป การออกแบบ PCB กันโลหะที่มีขนาดกะทัดรัดช่วยรักษาการระบุตัวตนที่เสถียรบนเครื่องมือ คอนเทนเนอร์ ชั้นวาง อุปกรณ์ เปลือกอุปกรณ์ ชิ้นส่วนยานยนต์ และทรัพย์สินโลหะอื่น ๆ มีประโยชน์อย่างยิ่งเมื่อโครงการต้องการแท็กที่มีขนาดเล็กโดยไม่ต้องเสียความสามารถในการอ่านแบบ UHF

คำถาม 2: แท็กนี้เป็นแท็ก RFID UHF แบบพาสซีฟหรือไม่

ใช่ P1504-1 เป็นแท็ก RFID โลหะ UHF แบบพาสซีฟ จึงไม่ต้องใช้แบตเตอรี่ภายในแท็ก ทำงานร่วมกับระบบ EPC C1G2 และ ISO18000-6C และใช้พลังงานจากสนาม RF ของเครื่องอ่าน ช่วยลดงานบำรุงรักษาและรองรับโปรแกรมการระบุตัวตนระยะยาวสำหรับทรัพย์สินทางอุตสาหกรรม

คำถาม 3: ชิปและหน่วยความจำที่ใช้ในการกำหนดค่ามาตรฐานคืออะไร

การกำหนดค่ามาตรฐานใช้ NXP Ucode 8 ให้หน่วยความจำ EPC 128 บิต และหน่วยความจำ TID 96 บิต ซึ่งเหมาะสำหรับการเข้ารหัสทรัพย์สินแบบซีเรียลไลซ์และการตรวจสอบตัวตนชิป SCIVAS ยังสามารถหารือเกี่ยวกับกฎการเข้ารหัสก่อนการผลิต เพื่อให้แท็กที่จัดส่งตรงกับฐานข้อมูล รูปแบบซอฟต์แวร์ หรือโครงสร้างการกำหนดหมายเลขโครงการของลูกค้า

คำถาม 4: สามารถติดตั้งแท็กบนทรัพย์สินโลหะต่างๆ ได้อย่างไร

แท็กรองรับตัวเลือกการติดตั้งด้วยกาว 3M สกรู หมุดย้ำ และแม่เหล็ก การติดตั้งด้วยกาวสะดวกสำหรับพื้นผิวที่สะอาดและเรียบ ในขณะที่สกรูหรือหมุดย้ำเป็นที่นิยมเมื่อคาดว่าจะมีการสั่นสะเทือน การกระแทก หรืออายุการใช้งานยาวนาน การติดตั้งด้วยแม่เหล็กอาจมีประโยชน์สำหรับการติดตามชั่วคราว การทดสอบ หรือทรัพย์สินที่ใช้ซ้ำซึ่งต้องถอดออก

คำถามที่ 5: ผู้ซื้อคาดหวังระยะอ่านของรุ่นนี้ได้เท่าใด?

ระยะการอ่านขึ้นอยู่กับเครื่องอ่าน เสาอากาศ การตั้งค่าพลังงาน พื้นผิวโลหะ การวางแนวแท็ก และกฎความถี่ท้องถิ่น ภายใต้เงื่อนไขการทดสอบ FCC ก่อนหน้านี้ การอ่านด้วยเครื่องอ่านแบบติดตั้งสามารถเข้าถึงได้ถึง 13.5 ม. บนโลหะอ้างอิงขนาด 15 x 2 ซม. ในขณะที่การอ่านด้วยเครื่องอ่านแบบมือถือเข้าถึงได้ถึง 8.0 ม. บนโลหะอ้างอิงเดียวกัน ยังคงแนะนำให้ทดสอบในโครงการจริง

คำถาม 6: SCIVAS สามารถปรับแต่งแท็กก่อนจัดส่งได้หรือไม่

ได้ SCIVAS สามารถให้บริการพิมพ์โลโก้ พิมพ์บาร์โค้ด พิมพ์หมายเลขซีเรียล การเข้ารหัส และสนับสนุนการออกแบบ บริการเหล่านี้ช่วยให้ลูกค้าได้รับแท็กที่พร้อมใช้งานโดยไม่ต้องมีการประมวลผลภายหลังแยกต่างหาก การเข้ารหัสแบบกำหนดเองมีประโยชน์อย่างยิ่งสำหรับผู้จัดจำหน่าย ผู้รวมระบบ และผู้ใช้ปลายทางที่จัดการรายการทรัพย์สินจำนวนมาก

คำถาม 7: การใช้งานใดที่เหมาะสมที่สุดสำหรับผลิตภัณฑ์นี้

รุ่นนี้เหมาะสำหรับทรัพย์สินโลหะขนาดกะทัดรัดในด้านโลจิสติกส์ การควบคุมสินค้าคงคลัง การจัดการเครื่องมือ การติดตามชิ้นส่วนยานยนต์ อุปกรณ์ปิโตรเคมี ทรัพย์สินด้านความปลอดภัย การติดตามถังแก๊ส อุปกรณ์กลางแจ้ง และคอนเทนเนอร์แบบหมุนเวียน เป็นตัวเลือกที่ดีเมื่อผู้ซื้อต้องการแท็ก RFID UHF IP68 สำหรับพื้นผิวโลหะที่มีรูปร่างเพรียวบางและตัวเลือกการติดตั้งที่ใช้งานได้จริง
