มาร์กเกอร์ RFID แบบตะปูสำหรับทรัพย์สินและแนวท่อใต้ดิน

ตะปู (ระยะสั้น) ประกอบด้วยเปลือกปิดผนึกที่บรรจุเสาอากาศแบบพาสซีฟ - วงจรเรโซแนนซ์ความถี่ต่ำที่ปรับให้เข้ากับความถี่หนึ่ง แนะนำสำหรับการใช้งานในเมือง เครื่องหมายระยะสั้นช่วยให้สามารถทำเครื่องหมายสิ่งอำนวยความสะดวกใต้ยางมะตอยหรือคอนกรีต หรือทำเครื่องหมายสิ่งอำนวยความสะดวกหลังการก่อสร้างเสร็จสิ้น

ED1100: ระบบเครื่องหมายอิเล็กทรอนิกส์สำหรับน้ำเสีย (EMS) อุปกรณ์ระบุตำแหน่งแบบพาสซีฟใต้ดิน ชนิดตะปูระยะใกล้ RF ID Spike Markers Pen

2. การใช้งาน

83KHZ NonID Nail Short Range Gas Underground Electronic Marker ตรวจจับได้ด้วย ED8000 หรือเครื่องค้นหาทั่วไปอื่นๆ (เช่น 3M™Dynatel™ Marker Locators); ขึ้นอยู่กับความสำคัญของโครงการและงบประมาณโครงการ ความหนาแน่นในการติดตั้งอาจแตกต่างกันตั้งแต่หลายเมตรถึงหลายสิบเมตร โดยทั่วไป 10-20 เมตร
· เส้นทางท่อ
· ท่ออโลหะ
· วาล์วต่างๆ
· มิเตอร์วัด
· จุดตัดขวางต่างๆ
· ข้อต่อตัวที
· จุดเปลี่ยนความลึก
· อุปกรณ์ลดแรงดัน
· การป้องกัน cathodic
· จุดควบคุมแรงดัน
· พอร์ตสำรองแบบฝัง
· ข้องอต่างๆ
· จุดเปลี่ยนขนาดเส้นผ่านศูนย์กลางท่อ
· บ่อน้ำ
· ฝาปิด
· จุดบำรุงรักษา ...


3. คุณสมบัติ


4. การติดตั้งมาร์กเกอร์


เพื่อให้ได้ผลการระบุตำแหน่งที่ดีที่สุด แนะนำให้เว้นระยะห่างมากกว่า 5cm ระหว่างมาร์กเกอร์อิเล็กทรอนิกส์ ED1100 กับวัตถุที่ต้องการระบุตำแหน่ง ในระหว่างการติดตั้ง ใช้สว่านกระแทกเจาะรูในพื้นคอนกรีตซีเมนต์เหนือสายเคเบิลใต้ดิน สอดมาร์กเกอร์ระดับใกล้ผิว ED1100  ลงในรู แล้วปิดรูด้วยซีเมนต์เพื่ออุดให้เต็ม

แท็ก RFID สำหรับทรัพย์สินใต้ดิน

SCIVAS ED1100 เป็นตัวทำเครื่องหมาย RFID ฝังใต้ดินแบบหมุดที่พัฒนาขึ้นสำหรับโครงการที่ต้องการแท็ก RFID สำหรับทรัพย์สินใต้ดินที่ทนทาน โดยไม่ต้องเปิดผิวทางยาวๆ อีกครั้ง ผลิตภัณฑ์นี้ออกแบบมาสำหรับการระบุสาธารณูปโภคที่ฝังอยู่ใกล้ผิวดิน ซึ่งรวมถึงท่อที่ไม่ใช่โลหะ เส้นทางโทรคมนาคม ท่อก๊าซ โครงข่ายน้ำ สายเคเบิลทีวี วาล์ว จุดตรวจสอบ ข้อต่อโค้ง ข้อต่อสามทาง จุดตัดกัน จุดเปลี่ยนความลึก พอร์ตสำรอง จุดควบคุมแรงดัน บ่อน้ำ ฝาปิด และตำแหน่งบำรุงรักษา ในฐานะส่วนหนึ่งของกลุ่มผลิตภัณฑ์ แท็ก RFID ของ SCIVAS ผลิตภัณฑ์นี้มุ่งเน้นการติดตั้งภาคสนามที่ใช้งานได้จริง การตรวจจับความถี่ต่ำที่เสถียร และการติดตามทรัพย์สินในระยะยาวสำหรับผู้รับเหมา ผู้ให้บริการสาธารณูปโภค ทีมงานเทศบาล และผู้ให้บริการบำรุงรักษา

โครงสร้างแบบหมุดสำหรับพื้นที่ผิวจํากัด

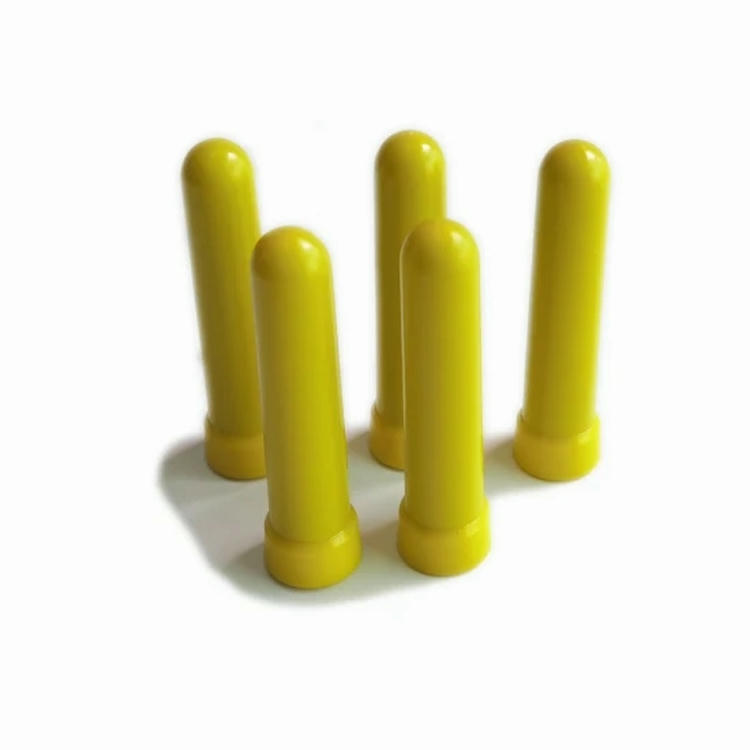

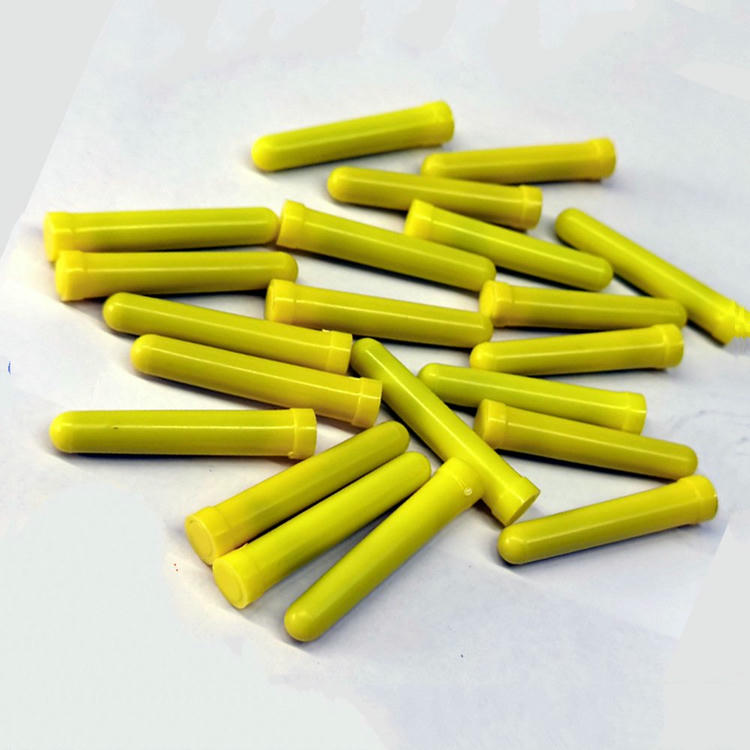

ทรัพย์สินใต้ดินจำนวนมากถูกเพิ่ม ซ่อมแซม หรือตรวจสอบหลังจากถนน ทางเท้า สนามหญ้า และพื้นที่อุตสาหกรรมถูกใช้งานแล้ว ตัวทำเครื่องหมายบนผิวขนาดใหญ่ไม่สะดวกเสมอไปในสภาพเช่นนี้ ED1100 ใช้ตัวเรือนแนวดิ่งขนาดกะทัดรัด 20 x 76 mm ที่สามารถสอดเข้าไปในรูเจาะเหนือหรือใกล้เส้นทางสาธารณูปโภค เมื่อเทียบกับ แท็ก RFID แบบหมุดทั่วไปสำหรับการระบุตัวตนทั่วไป ตัวทำเครื่องหมายฝังใต้ดินนี้ถูกปรับให้เหมาะสมสำหรับการทำเครื่องหมายเส้นทางสาธารณูปโภค ซึ่งผู้ติดตั้งต้องการจุดอ้างอิงที่บาง ปิดผนึก และวางง่าย รูปทรงแบบหมุดช่วยลดการตัดผิวทาง รักษาตำแหน่งของตัวทำเครื่องหมายให้ชัดเจน และรองรับการติดตั้งอย่างรวดเร็วระหว่างการก่อสร้างใหม่ งานท่อแบบไม่ขุดเปิดผิวดิน หรือการอัปเกรดโครงข่ายในภายหลัง

การตรวจจับความถี่ต่ำสำหรับเส้นทางสาธารณูปโภคที่ฝังอยู่

ผลิตภัณฑ์นี้สร้างขึ้นจากเทคโนโลยีเรโซแนนซ์ความถี่ต่ำแบบพาสซีฟ ซึ่งเหมาะสำหรับการระบุจุดอ้างอิงที่ฝังอยู่ซึ่งไม่สามารถยืนยันด้วยสายตาโดยตรงได้ ความถี่ในการทำงานที่แตกต่างกันสามารถตั้งค่าได้สำหรับประเภทสาธารณูปโภคที่ต่างกัน เช่น ไฟฟ้า น้ำ สุขาภิบาล โทรคมนาคม ก๊าซ เคเบิลทีวี และการทำเครื่องหมายสาธารณูปโภคทั่วไป สิ่งนี้ช่วยให้ทีมภาคสนามแยกแยะประเภททรัพย์สินระหว่างการสแกน แทนที่จะพึ่งพาเพียงสี ท้องเรื่องบนกระดาษ หรือความทรงจำเกี่ยวกับพื้นที่ที่ไม่แน่นอน เวอร์ชันมี ID สามารถให้รหัสเฉพาะ 10 หลักพร้อมความจุหน่วยความจำ 64 บิต ในขณะที่เวอร์ชันไม่มี ID ก็มีให้เลือกเช่นกันสำหรับการใช้งานระบุตำแหน่งที่ง่ายกว่า

ตัวเรือนแบบปิดผนึกสำหรับสภาพกลางแจ้งและใต้ดิน

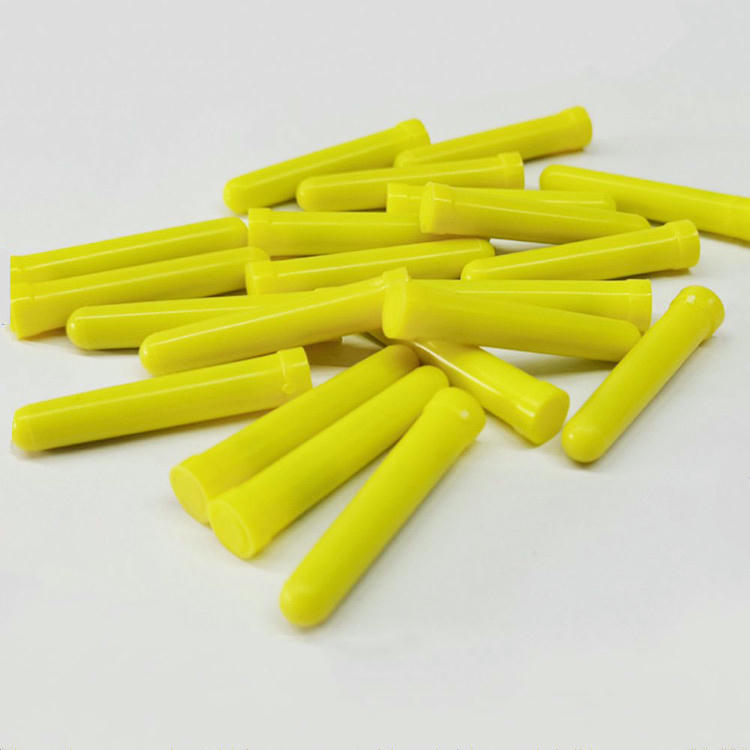

ED1100 ใช้โครงสร้าง HDPE ที่แข็งแรงพร้อมโครงสร้างแบบปิดผนึกเพื่อปกป้องวงจรภายในจากการสัมผัสกับดิน ฝุ่น ความชื้น และสภาพการติดตั้งกลางแจ้งทั่วไป แท็กนี้รองรับมาตรฐานกันน้ำและกันฝุ่น IP68 และทำงานในช่วงอุณหภูมิ -20°C ถึง 50°C ด้วยน้ำหนักประมาณ 30 กรัมและรูปลักษณ์มาตรฐานสีเหลืองสดใส จึงง่ายต่อการจัดเก็บก่อนการติดตั้งและง่ายต่อการคัดแยกในชุดอุปกรณ์ภาคสนาม สีอื่นๆ สามารถปรับแต่งได้ในการสั่งซื้อจำนวนมาก เมื่อลูกค้าต้องการแยกแยะเครือข่ายสาธารณูปโภค พื้นที่โครงการ หรือกลุ่มเจ้าของที่แตกต่างกันด้วยสีที่มองเห็นได้ก่อนการฝังกลบ

การติดตั้งเหนือท่อส่ง กabel และจุดสำคัญ

เพื่อให้ได้ผลการระบุตำแหน่งที่ดีที่สุด โดยปกติควรวางมาร์กเกอร์ไว้ห่างจากวัตถุที่ต้องการระบุตำแหน่งมากกว่า 5 cm ในการติดตั้งบนพื้นถนนทั่วไป ช่างจะเจาะรูบนพื้นคอนกรีตหรือซีเมนต์เหนือสายเคเบิลหรือท่อที่ฝังอยู่ใต้ดิน จากนั้นสอดมาร์กเกอร์แบบฝังตื้น ED1100 ลงไป แล้วปิดรูด้วยซีเมนต์ ความลึกในการติดตั้งสูงสุดอยู่ที่ประมาณ 0.7 m ขึ้นอยู่กับสภาพการติดตั้ง วัสดุรอบข้าง ประสิทธิภาพของเครื่องอ่าน และสัญญาณรบกวนในพื้นที่ ทำให้มาร์กเกอร์นี้มีประโยชน์สำหรับจุดเส้นทางที่ต้องค้นหาอีกครั้งในระหว่างการตรวจสอบ การซ่อมแซม การวางแผนขุด และการบำรุงรักษาแบบฉุกเฉิน

บันทึกทรัพย์สินที่ดีขึ้นสำหรับทีมบำรุงรักษา

แท็ก RFID ใต้ดินช่วยเปลี่ยนโครงสร้างพื้นฐานที่ฝังอยู่ให้จากความรู้ภาคสนามที่ไม่แน่นอนกลายเป็นระบบระบุตำแหน่งที่ค้นหาได้ เมื่อทีมบำรุงรักษาสแกนไหล่ทาง พื้นที่ท่อร้อยสาย บริเวณบ่อพัก หรือแนวท่อ เครื่องอ่าน RFID ที่เข้ากันได้สามารถช่วยระบุตำแหน่งมาร์กเกอร์และเชื่อมโยงตำแหน่งในพื้นที่กับบันทึกทรัพย์สินได้ ซึ่งมีประโยชน์อย่างยิ่งสำหรับท่อที่ทำจากอโลหะและสายเคเบิลที่ฝังอยู่ซึ่งยากต่อการติดตามด้วยวิธีแม่เหล็กหรือการมองเห็น มาร์กเกอร์สามารถรองรับข้อมูลต่างๆ เช่น ช่วงเส้นทาง วันที่ติดตั้ง ประเภททรัพย์สิน จุดตัด หมายเลขวาล์ว ประวัติการซ่อมแซม หรือผู้รับผิดชอบในการปฏิบัติงาน ในแพลตฟอร์มการจัดการของลูกค้าเอง

การปรับแต่งจากโรงงานและการจัดหาสำหรับโครงการปริมาณมาก

SCIVAS สามารถจัดหาแท็กมาร์กเกอร์ RFID ใต้ดินสำหรับผู้รับเหมาสาธารณูปโภค ผู้รวมระบบโครงสร้างพื้นฐาน โครงการบำรุงรักษาของเทศบาล และตัวแทนจำหน่ายที่ต้องการคุณภาพที่สม่ำเสมอในทุกคำสั่งซื้อแบบเป็นชุด การปรับแต่งจำนวนมากอาจรวมถึงสีของเปลือก การตั้งค่าความถี่ การวางแผนรหัส ID ปริมาณการบรรจุ และการสนับสนุนการติดฉลากสำหรับโครงการ บรรจุภัณฑ์มาตรฐานแบบกล่องเหมาะสำหรับการจัดส่งปริมาณมาก โดยมีจำนวน 1000 ชิ้นต่อกล่องตามข้อมูลบรรจุภัณฑ์มาตรฐานของสินค้า สำหรับโครงการที่ต้องการกลุ่มความถี่ที่แตกต่างกันหรือการระบุสาธารณูปโภคด้วยรหัสสี ทีมงานของเราสามารถช่วยยืนยันข้อกำหนดที่เหมาะสมก่อนการผลิต เพื่อให้มาร์กเกอร์สำเร็จรูปเหมาะสมกับสภาพแวดล้อมการติดตั้งและขั้นตอนการทำงานของเครื่องอ่าน

การใช้งานที่เหมาะสม

เครื่องหมาย RFID สำหรับสาธารณูปโภคที่ฝังใต้ดินเหล่านี้เหมาะสำหรับการระบุเส้นทางท่อ การระบุตำแหน่งท่อที่ไม่ใช่โลหะ จุดอ้างอิงสายเคเบิลใต้ดิน วาล์ว มิเตอร์ จุดตัด จุดแยกข้อต่อ ข้องอ จุดเปลี่ยนขนาดท่อ บ่อพัก ฝาปิด อุปกรณ์ลดแรงดัน จุดควบคุมแรงดัน ตำแหน่งป้องกันแคโทด พอร์ตสำรองที่ฝังไว้ และจุดบำรุงรักษา นอกจากนี้ยังมีประโยชน์เมื่อผู้รับเหมาต้องการข้อมูลอ้างอิงเส้นทางที่น่าเชื่อถือมากขึ้นหลังการเจาะ directional drilling แนวนอน การปรับปรุงถนน การขยายลานอุตสาหกรรม หรือการซ่อมแซมเครือข่ายสาธารณูปโภค การวางเครื่องหมายที่ระบุตัวตนได้ในจุดสำคัญจะช่วยให้เจ้าของทรัพย์สินลดการค้นหาซ้ำ ลดความเสี่ยงจากการขุดโดยอุบัติเหตุ และตัดสินใจเรื่องการบำรุงรักษาในอนาคตได้อย่างมั่นใจในภาคสนามมากขึ้น

คำถามที่พบบ่อย

การใช้งานหลักของเครื่องหมาย RFID ใต้ดิน ED1100 คืออะไร?

ED1100 ใช้หลักในการทำเครื่องหมายและระบุตัวตนทรัพย์สินสาธารณูปโภคที่ฝังใต้ดินซึ่งอาจต้องค้นหาอีกครั้งหลังการก่อสร้าง สามารถติดตั้งใกล้ท่อ สายเคเบิล วาล์ว ข้องอ จุดตัด บ่อพัก ฝาปิด และจุดบำรุงรักษา ให้ทีมภาคสนามมีข้อมูลอ้างอิงตำแหน่งที่น่าเชื่อถือกว่าสีทาพื้นผิว ป้ายชั่วคราว หรือแบบก่อสร้างที่ไม่สมบูรณ์

เครื่องหมาย RFID สำหรับทรัพย์สินใต้ดินเหล่านี้ติดตั้งได้ลึกแค่ไหน?

ความลึกในการติดตั้งสูงสุดที่แนะนำคือประมาณ 0.7 ม. ตามข้อมูลจำเพาะของผลิตภัณฑ์เดิม ประสิทธิภาพการอ่านจริงขึ้นอยู่กับสภาพดิน ความหนาของผิวทาง มุมการติดตั้ง ความสามารถของเครื่องอ่าน และสัญญาณรบกวนรอบข้าง เพื่อผลลัพธ์ภาคสนามที่มั่นคง ควรติดตั้งเครื่องหมายที่ความลึกควบคุมและทดสอบกับเครื่องตรวจจับที่จะใช้ก่อนการติดตั้งในวงกว้าง

เครื่องหมายนี้สามารถระบุสาธารณูปโภคใต้ดินประเภทต่างๆ ได้หรือไม่?

ได้ เครื่องหมายนี้สามารถกำหนดค่าด้วยตัวเลือกความถี่ต่ำที่แตกต่างกันสำหรับประเภทสาธารณูปโภค เช่น ไฟฟ้า น้ำ สุขาภิบาล โทรคมนาคม ก๊าซ เคเบิลทีวี และการใช้งานสาธารณูปโภคทั่วไป การจัดกลุ่มตามความถี่นี้ช่วยให้ทีมบำรุงรักษาแยกประเภททรัพย์สินระหว่างการตรวจจับ ซึ่งมีประโยชน์เมื่อมีหลายเครือข่ายตัดผ่านถนน พื้นที่ท่อ พื้นที่อุตสาหกรรม หรือทางเดินเทศบาลเดียวกัน

ED1100 เหมาะสำหรับท่อที่ไม่ใช่โลหะและสายเคเบิลใต้ดินหรือไม่?

เหมาะ ED1100 มีประโยชน์เป็นพิเศษสำหรับเส้นทางท่อที่ไม่ใช่โลหะ ทางเดินสาธารณูปโภคตื้น และจุดอ้างอิงสายเคเบิลที่การติดตามด้วยแม่เหล็กหรือการตรวจสอบด้วยสายตาอาจมีข้อจำกัด เครื่องหมายนี้ไม่ได้ทดแทนแบบวิศวกรรม แต่ให้ข้อมูลอ้างอิงทางกายภาพด้วย RFID เพิ่มเติมที่พนักงานสามารถสแกนได้ระหว่างการตรวจสอบ การเตรียมขุด การซ่อมแซม หรือการตรวจสอบเส้นทาง

เวอร์ชัน ID ให้ข้อมูลอะไรได้บ้าง?

เวอร์ชัน ID ให้รหัสเฉพาะ 10 หลักพร้อมความจุหน่วยความจำ 64 บิต สิ่งนี้ทำให้เครื่องหมายทำงานได้มากกว่าจุดระบุตำแหน่งธรรมดา ลูกค้าสามารถเชื่อมโยง ID กับบันทึกทรัพย์สิน เช่น ช่วงเส้นทาง วันที่ติดตั้ง ประเภทสาธารณูปโภค เจ้าของ ประวัติการซ่อมแซม หรือความรับผิดชอบในการบำรุงรักษาในระบบจัดการของตนเองได้

ควรติดตั้งเครื่องหมายอย่างไรเพื่อให้ตรวจจับได้ดีขึ้น?

เพื่อประสิทธิภาพในการตรวจจับที่ดียิ่งขึ้น โดยทั่วไปควรติดตั้งมาร์กเกอร์ให้ห่างจากทรัพย์สินที่ต้องการระบุตัวตนมากกว่า 5 ซม. วิธีที่นิยมทำคือเจาะรูเหนือหรือใกล้แนวเส้นทางที่ฝังอยู่ สอดมาร์กเกอร์ในแนวตั้ง แล้วปิดช่องเปิดด้วยปูนซีเมนต์หรือวัสดุอุดที่เหมาะสม การบันทึกความลึกและตำแหน่งให้สม่ำเสมอเป็นสิ่งสำคัญสำหรับการสแกนในอนาคต

SCIVAS สามารถปรับแต่งป้าย RFID ฝังใต้ดินสำหรับทรัพย์สินตามความต้องการของโครงการได้หรือไม่?

ได้ SCIVAS สามารถรองรับการปรับแต่งตามโครงการสำหรับคำสั่งซื้อจำนวนมาก รวมถึงการเลือกสี การตั้งค่าความถี่ การวางแผนรหัส ID และข้อกำหนดด้านบรรจุภัณฑ์ ซึ่งเป็นประโยชน์เมื่อประเภทสาธารณูปโภค พื้นที่ก่อสร้าง หรือทีมบำรุงรักษาที่แตกต่างกันจำเป็นต้องใช้กลุ่มมาร์กเกอร์แยกจากกัน ก่อนการผลิต ลูกค้าควรยืนยันสภาพแวดล้อมการใช้งาน ความลึกเป้าหมาย ขั้นตอนการทำงานของเครื่องอ่าน และปริมาณที่ต้องการ
