แผ่นอินเลย์ RFID สั่งทำพร้อมหลายย่านความถี่



ชื่อสินค้า	แผ่นฝังพรีลามิเนตชิป 1K 13.56MHz บัตร NFC RFID แบบแผ่น
งานผิวสำเร็จ	แบบเงา หรือ แบบด้าน หรือ แบบแปรง
วัสดุ	PVC, PET
รูปแบบการจัดวาง	5x5, 3x8, 4x8, 2x5, ฯลฯ
การใช้งาน	พื้นที่ควบคุมการเข้าถึง, กุญแจประตู, การลงเวลา, สมาชิกภาพ, ลานจอดรถ, ฯลฯ
ขนาด	305x460mm, 210x297mm, 295x470mm, ฯลฯ
ความหนา	0.4mm, 0.45mm, 0.5mm, 0.55mm
ประเภท	แผ่น RFID Inlay
ความถี่	13.56MHz, 125KHz, UHF
ชิป	1K, 4K, ชิปแบบสัมผัสหรือชิปแบบไม่สัมผัส, ฯลฯ

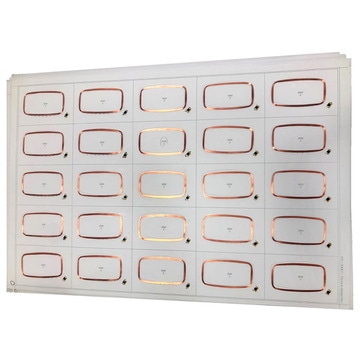

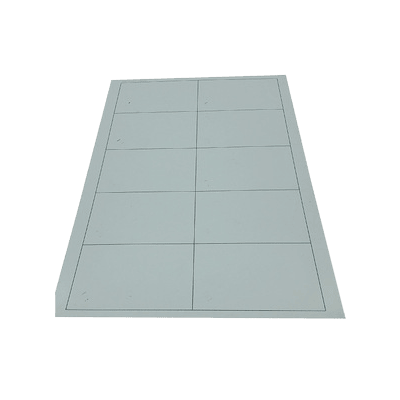

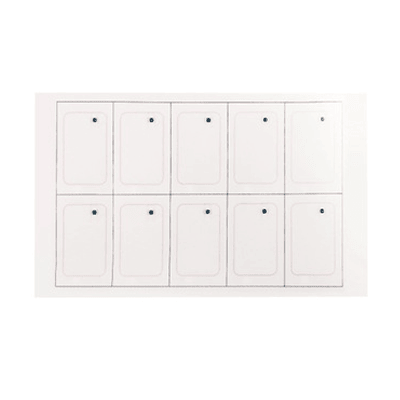

แผ่น RFID Inlay เป็นคำศัพท์เฉพาะในอุตสาหกรรมสมาร์ทการ์ด หมายถึงผลิตภัณฑ์ที่ผ่านการอัดขึ้นรูปแบบล่วงหน้าชนิดหนึ่ง ซึ่งประกอบด้วยแผ่น PVC หลายชั้นที่บรรจุชิปและวงลวดไว้ด้วยกัน โดยทั่วไปแล้วจะประกอบด้วยสองชั้นหรือสามชั้น และไม่มีงานพิมพ์ใด ๆ บนพื้นผิว

แผ่น RFID Inlay ข้อมูลจำเพาะ:

ขนาด Inlay ที่มี: 305x460mm, 310x418mm, 390x480mm,

ขนาดเล็กที่สุด: 210mmX297mm,

ขนาดใหญ่ที่สุด: 650mmX490mm,

ขนาด Canvas ที่มี: 2x5, 4x5, 5x5, 4x6, 4x7, 4x8, 3x6, 3x7, 3x8, 4x8, 6x8, 4x10, ฯลฯ

LF, HF หรือ UHF ล้วนใช้ได้ เรายังสามารถจัดหาผลิตภัณฑ์แบบปรับแต่งตามความต้องการของคุณได้

แผ่นอินเลย์ RFID แบบกำหนดเองสำหรับการผลิตสมาร์ทการ์ดที่มั่นคง

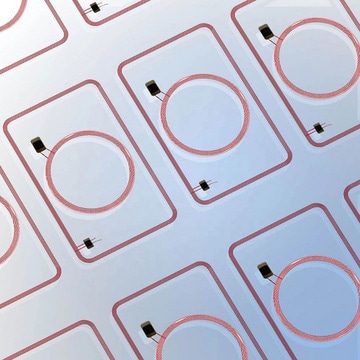

SCIVAS ผลิตแผ่น RFID อินเลย์แบบกำหนดเองสำหรับผู้ผลิตบัตรที่ต้องการแกนกลางแบบพรีลามิเนตที่เชื่อถือได้ก่อนการพิมพ์ การลามิเนต การตัด และการทำข้อมูลเฉพาะบุคคล แต่ละแผ่นถูกสร้างเป็นโครงสร้างหลายชั้น PVC หรือ PET ที่ฝังชิปและวงจรเสาอากาศไว้ภายใน เป็นฐานที่พร้อมสำหรับการแปรรูปเป็นบัตรแบบไม่สัมผัส บัตรสมาชิก บัตรเข้าห้องพักของโรงแรม บัตรเข้า-ออก บัตรสะสมคะแนน และโปรแกรมสมาร์ทการ์ดอื่นๆ แทนที่จะมองอินเลย์เป็นเพียงวัสดุกึ่งสำเร็จรูปทั่วไป เราออกแบบแผ่นโดยอิงตามกระบวนการแปรรูป ได้แก่ ขนาดบัตรสุดท้าย ตำแหน่งเสาอากาศ การวางแนวชิป ค่าความคลาดเคลื่อนในการเจาะ ความดันในการลามิเนต และความสามารถในการทำซ้ำได้ในแต่ละล็อต

คุณค่าหลักของแผ่น RFID แบบพรีลามิเนตคือการควบคุมการผลิต โรงงานบัตรและหน่วยงานทำข้อมูลเฉพาะบุคคลสามารถใช้มันเพื่อลดงานเชื่อมติดในขั้นต้น ปกป้องชิ้นส่วนอิเล็กทรอนิกส์ไว้ภายในแผ่น และเข้าสู่ขั้นตอนการพิมพ์ การลามิเนตทับหน้า การตัดไดคัต การเข้ารหัส และการทดสอบได้โดยตรง สำหรับโครงการที่ต้องใช้ บัตร RFIDสำเร็จรูปหลายพันหรือหลายล้านใบ แผ่นพรีแลมที่มั่นคงจะช่วยรักษาประสิทธิภาพคลื่นวิทยุและความหนาทางกายภาพให้สม่ำเสมอตลอดรอบการผลิตที่ทำซ้ำ

วัสดุ ความถี่ และตัวเลือกชิป

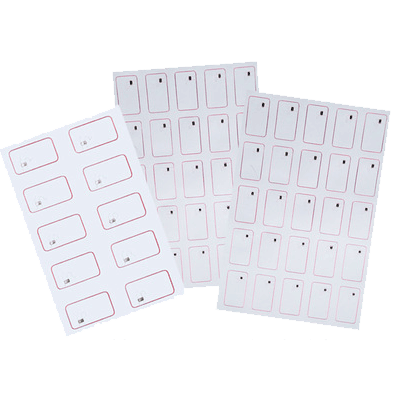

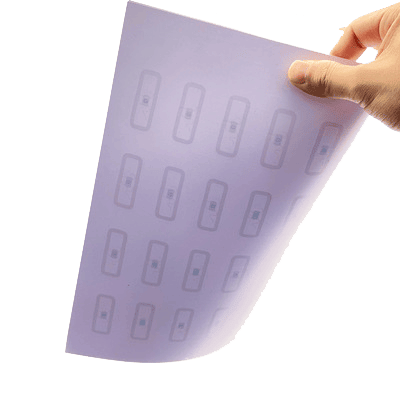

อินเลย์ RFID แบบพรีลามิเนตของเราสามารถผลิตด้วย PVC สีขาว PET โปร่งใส หรือวัสดุผสมเฉพาะโครงการตามโครงสร้างบัตรเป้าหมาย ตัวเลือกความหนาที่พบบ่อย ได้แก่ 0.4 มม. 0.45 มม. 0.5 มม. และ 0.55 มม. ช่วยให้ลูกค้าจับคู่แผ่นกับเลเยอร์ทับหน้า เลเยอร์พิมพ์ หรือเลเยอร์ฟังก์ชันเพิ่มเติมได้ ข้อกำหนดพื้นผิวแบบมัน ด้าน หรือแปรงยังสามารถพิจารณาได้เมื่อกระบวนการปลายน้ำต้องการสัมผัสการจัดการหรือฐานภาพที่เฉพาะเจาะจง

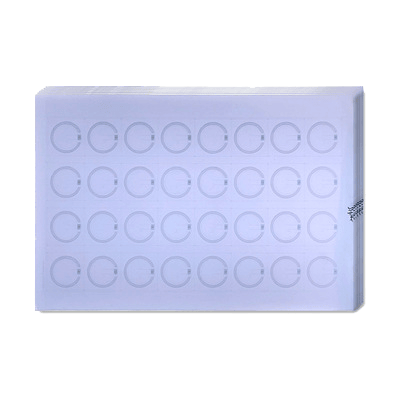

การเลือกความถี่จะวางแผนโดยอิงจากสภาพแวดล้อมการอ่านเป็นหลัก ความถี่ HF 13.56MHz ถูกนำมาใช้กันอย่างแพร่หลายสำหรับบัตรสมาชิกแบบไม่สัมผัส ระบบขนส่ง โรงแรม วิทยาเขต ระบบที่เกี่ยวข้องกับการชำระเงิน และการควบคุมการเข้า-ออก ส่วนความถี่ LF 125KHz ยังคงเป็นที่ต้องการสำหรับระบบควบคุมการเข้าออกแบบเดิมจำนวนมาก ขณะที่ความถี่ UHF สามารถเลือกใช้ได้เมื่อต้องการระยะการอ่านที่ไกลขึ้นหรือพฤติกรรมการระบุเฉพาะทาง สำหรับการเลือกชิปอาจรวมถึง 1K, 4K, ชิปแบบสัมผัส, ชิปแบบไม่สัมผัส หรือความต้องการแบบผสมผสาน ขึ้นอยู่กับความเข้ากันได้ของระบบและการออกแบบด้านความปลอดภัย หากบัตรสำเร็จรูปจำเป็นต้องใช้งานร่วมกับเครื่องอ่าน RFIDรุ่นเฉพาะ เราสามารถหารือเกี่ยวกับความถี่ ชนิดชิป รูปทรงของเสาอากาศ และวิธีการทดสอบก่อนการผลิตจำนวนมากได้

เลย์เอาต์แผ่นที่ออกแบบเพื่อประสิทธิภาพในการแปลง

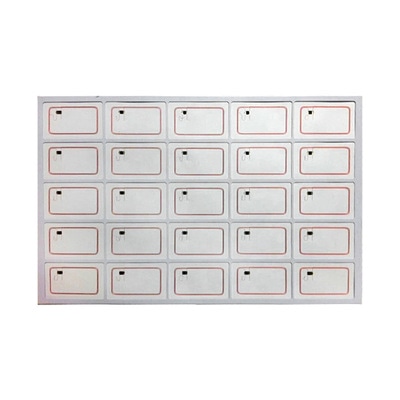

แผ่นอินเลย์ RFID แบบกำหนดเองทุกแผ่นควรพอดีกับสายการผลิตของลูกค้า ไม่ใช่ในทางกลับกัน SCIVAS รองรับขนาดแผ่น เช่น 305×460 มม. 310×418 มม. 390×480 มม. 210×297 มม. และรูปแบบที่กำหนดเองขนาดใหญ่ขึ้นจนถึงข้อกำหนดการผลิตที่มีปริมาณสูง เลย์เอาต์ เช่น 2×5, 4×5, 5×5, 4×6, 4×7, 4×8, 3×6, 3×7, 3×8, 6×8 และ 4×10 สามารถประเมินได้ตามขนาดเสาอากาศ ระยะห่างขอบบัตร ตำแหน่งชิป และของเสียจากการตัด

สำหรับผู้ผลิตสมาร์ทการ์ดหลายราย คำถามที่สำคัญที่สุดไม่ใช่เพียงว่าใส่ inlay ได้กี่ชิ้นบนแผ่นเดียว แต่คือแต่ละ inlay อยู่ในตำแหน่งการ์ดที่ถูกต้องหลังการอัดรีดและการตัดได้อย่างเชื่อถือได้เพียงใด เราจึงให้ความสำคัญกับความเรียบของแผ่น ตรรกะการจัดตำแหน่ง ความสม่ำเสมอของเสาอากาศ และการควบคุมค่าความคลาดเคลื่อนในทางปฏิบัติ ซึ่งสำคัญเป็นพิเศษเมื่อสายการผลิตเดียวกันยังต้องผลิตการ์ด PVCทั่วไป การ์ดแถบแม่เหล็ก การ์ดสะสมแต้มแบบพิมพ์ หรือผลิตภัณฑ์การ์ดไฮบริดที่ต้องการความหนาตัวการ์ดที่คาดเดาได้

การสนับสนุนจากโรงงานสำหรับผู้ผลิตการ์ดและผู้รวมระบบ

SCIVAS สนับสนุนโครงการแผ่น RFID บัตร inlay ทั้งแบบมาตรฐานและแบบปรับแต่งตามความต้องการ ผู้ซื้อสามารถแจ้งขนาดการ์ดสำเร็จรูป รุ่นชิปที่ต้องการ ความถี่ ความต้องการด้านเสาอากาศ เลย์เอาต์แผ่นเป้าหมาย กระบวนการอัดรีด และสภาพแวดล้อมการใช้งานที่คาดไว้ จากนั้นทีมงานของเราจะช่วยตรวจสอบว่าโครงสร้างที่ต้องการนั้นเหมาะสำหรับการแปลงเป็นการ์ด (บัตร conversion) การทำ personalization และการใช้งานในระบบหรือไม่ ขั้นตอนทางวิศวกรรมที่ปฏิบัติได้จริงนี้มีประโยชน์สำหรับโรงงานผลิตการ์ด ผู้จัดจำหน่ายระบบควบคุมการเข้าออก ผู้ให้บริการการ์ดโรงแรม ผู้ดำเนินโครงการสมาชิก และผู้รวมระบบที่ต้องการประสิทธิภาพการ์ดที่ทำซ้ำได้มากกว่าราคาต่อหน่วยต่ำเพียงอย่างเดียว

สำหรับทีมจัดซื้อที่เปรียบเทียบแผ่น สั่งทำ RFID prelaminated inlay การอนุมัติตัวอย่างควรยืนยันทั้งการตอบสนองทางอิเล็กทรอนิกส์และพฤติกรรมของแผ่นภายใต้แรงกดดันจากการผลิตจริง ตัวอย่างที่ดีไม่ใช่แค่อ่านค่าได้ แต่ต้องตัดได้เรียบเนียน คงความเรียบ และเข้ากับลำดับการวาง overlay การพิมพ์ และการเข้ารหัส (encoding) ของผู้ผลิตการ์ด's

การควบคุมคุณภาพดำเนินการตั้งแต่การเตรียมวัสดุไปจนถึงการเชื่อมติด การอัดรีด การตรวจสอบเลย์เอาต์ การตรวจความหนา และการทดสอบทางไฟฟ้า ก่อนจัดส่ง แผ่นจะได้รับการปกป้องเพื่อการขนส่งแบบเรียบ เพื่อให้สามารถเข้าสู่กระบวนการผลิตของลูกค้าได้โดยมีความเสี่ยงในการจัดการน้อยลง สำหรับคำสั่งซื้อซ้ำ เราจะให้ความสำคัญกับความสม่ำเสมอของวัสดุ ตำแหน่งเสาอากาศ และความต่อเนื่องของอุปทานชิป ช่วยให้ลูกค้ารักษาพฤติกรรมการทำงานของการ์ดให้เหมือนเดิมเมื่อสั่งซื้อซ้ำในอีกหลายเดือนถัดไป ไม่ว่าโครงการของคุณจะต้องการแผ่นการ์ดสมาชิก HF แผ่น prelam การ์ดเข้าออกระบบ LF แผ่นระบุตัวตน UHF หรือ contactless inlay แบบปรับแต่งสำหรับสมาร์ทการ์ดแบรนด์ต่างๆ SCIVAS สามารถจัดหาเส้นทางการผลิตที่ปฏิบัติได้จริงตั้งแต่การยืนยันตัวอย่างจนถึงการจัดหาล็อตที่มั่นคง

คำถามที่พบบ่อย

คำถามที่ 1: ฉันควรให้ข้อมูลอะไรบ้างก่อนสั่งซื้อแผ่น RFID inlay แบบปรับแต่ง?

โปรดแจ้งขนาดการ์ดสำเร็จรูป ขนาดแผ่นเป้าหมาย รูปแบบเลย์เอาต์ที่ต้องการ รุ่นชิป ความถี่ ความต้องการด้านเสาอากาศ ความหนาการ์ดเป้าหมาย และสภาพแวดล้อมการใช้งาน หากคุณมีกระบวนการอัดรีดและการตัดอยู่แล้ว โปรดแจ้งรายละเอียดเหล่านั้นด้วย ซึ่งจะช่วยให้เราออกแบบแผ่น prelaminated inlay ให้สอดคล้องกับกระบวนการผลิตจริงของคุณแทนการใช้โครงสร้างแบบเดียวที่ใช้ได้กับทุกกรณี

คำถามที่ 2: SCIVAS สามารถผลิตแผ่น RFID prelam สำหรับโครงการการ์ดทั้งแบบ HF และ LF ได้หรือไม่?

ได้ครับ เราสามารถรองรับ HF 13.56MHz, LF 125KHz และข้อกำหนด UHF บางประเภท ขึ้นอยู่กับการใช้งานของบัตรและสภาพแวดล้อมของเครื่องอ่าน HF เป็นมาตรฐานทั่วไปสำหรับระบบสมาร์ทการ์ดและระบบสมาชิกหลายระบบ ในขณะที่ LF มักใช้สำหรับระบบควบคุมการเข้าออกเดิม การเลือกใช้ขั้นสุดท้ายควรได้รับการยืนยันร่วมกับเครื่องอ่าน ซอฟต์แวร์ และความต้องการด้านการเข้ารหัสของคุณ

Q3: ฉันจะเลือกเลย์เอาต์แผ่นที่เหมาะสมสำหรับการผลิตบัตรได้อย่างไร?

เลย์เอาต์ที่ดีที่สุด depends กับขนาดบัตรของคุณ ขนาดของเสาอากาศ ตำแหน่งชิป ค่าความคลาดเคลื่อนในการตัด และอุปกรณ์การผลิต เลย์เอาต์ที่มีจำนวนชิ้นต่อแผ่นมากขึ้นอาจช่วยลดของเสียจากวัสดุ แต่ยังต้องมีระยะเผื่อเพียงพอสำหรับการตัดและการอัดรีดที่มั่นคง เรามักแนะนำให้ยืนยันเส้นทางการแปรรูปก่อนตัดสินใจเลือกเลย์เอาต์สุดท้าย

Q4: แผ่น RFID อินเลย์เหล่านี้พิมพ์ลวดลายการ์ดมาแล้วหรือไม่?

ไม่มี RFID พรีลามิเนตอินเลย์ชีตโดยปกติจัดส่งเป็นแกนอิเล็กทรอนิกส์กึ่งสำเร็จรูปที่ยังไม่มีลวดลายการ์ดสำเร็จรูป ได้รับการออกแบบสำหรับการพิมพ์ซับสเตรต การเคลือบโอเวอร์เลย์ การตัด การเข้ารหัส และการปรับแต่งเฉพาะบุคคลในภายหลัง ซึ่งช่วยให้ผู้ผลิตบัตรมีอิสระมากขึ้นในการผลิตดีไซน์ที่แตกต่างกัน โดยยังคงโครงสร้างอินเลย์อิเล็กทรอนิกส์แบบเดิมไว้ภายในบัตร

Q5: โครงการหนึ่งสามารถรวมฟังก์ชันชิปแบบสัมผัสและ RFID แบบไร้สัมผัสได้หรือไม่?

ได้ โครงสร้างแบบรวมสามารถพิจารณาได้เมื่อการออกแบบบัตรต้องการทั้งฟังก์ชันแบบสัมผัสและไร้สัมผัส ความเป็นไปได้ขึ้นอยู่กับการเลือกชิป ความหนาของบัตร ตำแหน่งโมดูล การเดินสายเสาอากาศ และกระบวนการลามิเนตขั้นสุดท้ายของลูกค้า' สำหรับโครงการบัตรแบบ dual-interface หรือแบบไฮบริด การยืนยันทางเทคนิคตั้งแต่เนิ่นๆ เป็นสิ่งสำคัญก่อนการผลิตจำนวนมาก

Q6: การตรวจสอบคุณภาพใดที่สำคัญสำหรับแผ่น RFID อินเลย์สำหรับบัตร?

การตรวจสอบที่สำคัญ ได้แก่ ความต่อเนื่องของเสาอากาศ การเชื่อมชิป การตอบสนองความถี่ ความหนาของแผ่น ความเรียบ ตำแหน่งเลย์เอาต์ และความสะอาดทางสายตา สำหรับโรงงานผลิตบัตร ประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอและขนาดทางกายภาพที่มั่นคงเป็นสิ่งสำคัญทั้งคู่ การตรวจสอบที่ดีก่อนการจัดส่งช่วยลดปัญหาในการแปรรูปและช่วยให้บัตรสำเร็จรูปผ่านการทดสอบการเข้ารหัสและการอ่านได้ราบรื่นยิ่งขึ้น

Q7: ฉันสามารถสั่งซื้อ RFID พรีลามิเนตอินเลย์แบบเดิมอีกครั้งในภายหลังได้หรือไม่?

ได้ สำหรับคำสั่งซื้อซ้ำ เราสามารถปฏิบัติตามขนาดแผ่น เลย์เอาต์ วัสดุ ประเภทชิป การออกแบบเสาอากาศ และข้อกำหนดความหนาที่ได้รับการยืนยันจากล็อตก่อนหน้า เราขอแนะนำให้เก็บตัวอย่างที่อนุมัติและข้อกำหนดการผลิตไว้เป็นมาตรฐานอ้างอิง ซึ่งช่วยรักษาประสิทธิภาพของบัตรให้สม่ำเสมอเมื่อโครงการเดิมดำเนินต่อเนื่องในระยะยาว
