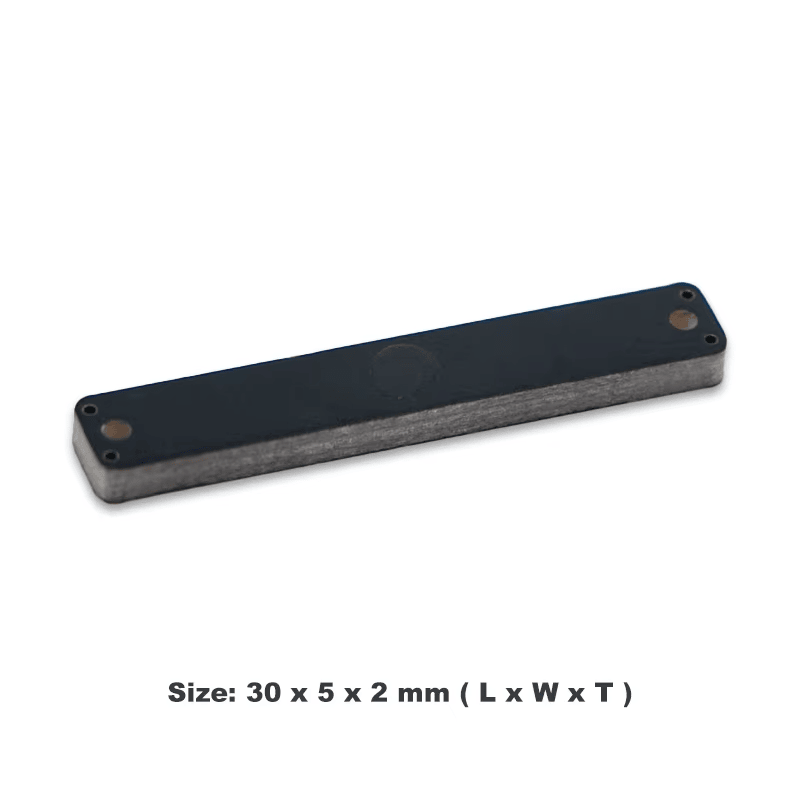

แท็ก PCB RFID ติดโลหะ IP68 สำหรับติดตามเครื่องจักร

PCB สำหรับติดบนโลหะ RFID แท็ก ผลิตขึ้นโดยใช้วัสดุ FR-4 ให้มาตรฐาน IP68 เพื่อความน่าเชื่อถือและความทนทานที่เหนือกว่า ทนต่ออุณหภูมิได้สูง จึงเหมาะสำหรับใช้งานในสภาพแวดล้อมที่รุนแรงต่างๆ

แท็กนี้สามารถติดตั้งได้หลายวิธี เช่น สกรู หมุดย้ำ กาว หรือตัวยึดที่เหมาะสมอื่นๆ รองรับโปรโตคอล ISO18000-6C (EPC C1G2) และมี global ID เฉพาะตัว ทำให้เหมาะกับการติดตามและบริหารสินทรัพย์หลากหลายรูปแบบ

การใช้งาน:

1. สภาพแวดล้อมที่เป็นโลหะ

2. การติดตามทรัพย์สิน - อุปกรณ์ ชิ้นส่วน คอนเทนเนอร์

3. การควบคุมสินค้าคงคลัง

4. โลจิสติกส์

5. ปิโตรเคมี

6. ยานยนต์

7. ความปลอดภัย

8. การติดตามถังแก๊ส

9. การใช้งานกลางแจ้ง เช่น ป้ายโฆษณา

แท็ก RFID แบบ PCB ออกแบบสำหรับการติดตามเครื่องจักร

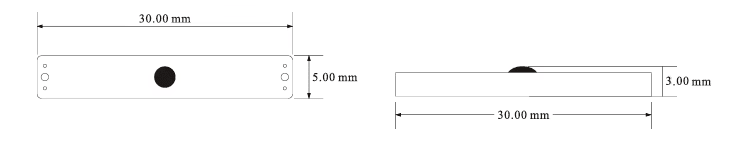

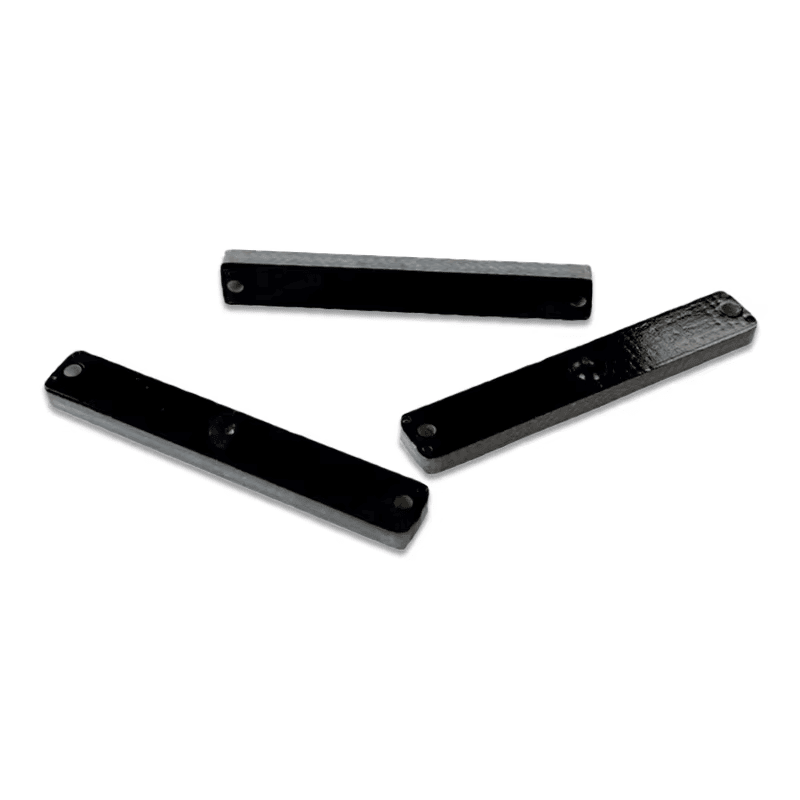

SCIVAS ออกแบบแท็ก RFID สำหรับการติดตามเครื่องจักรสำหรับโรงงานที่ต้องการการระบุตัวตนที่เชื่อถือได้บนอุปกรณ์โลหะ เครื่องมือการผลิต ชิ้นส่วนอะไหล่ และทรัพย์สินอุตสาหกรรมเคลื่อนที่ P3005-3 เป็นแท็ก FR4 PCB ขนาดกะทัดรัดที่ออกแบบสำหรับการติดตั้งบนโลหะ จึงแก้ปัญหาทั่วไปในการจัดการทรัพย์สินเครื่องจักร: ฉลากทั่วไปมักสูญเสียประสิทธิภาพเมื่อติดโดยตรงบนเหล็ก อลูมิเนียม โครง เฮาส์ซิ่ง หรือพื้นผิวเครื่องกลที่แคบ ด้วยตัวเครื่องบาง 30×5×3mm และน้ำหนักเพียง 0.8g แท็กนี้สามารถยึดติดกับชิ้นส่วนเครื่องจักรขนาดเล็กได้โดยไม่เปลี่ยนรูปลักษณ์ ความสมดุล หรือการจับต้องของทรัพย์สิน

รุ่นนี้เหมาะเป็นพิเศษเมื่อจุดติดตามมีมูลค่าสูงแต่มีข้อจำกัดทางกายภาพ โรงงานอาจต้องการระบุตัวตนของอุปกรณ์จับยึดสำหรับการตัด เครื่องมือที่เปลี่ยนได้ เกจตรวจสอบ อุปกรณ์ปลายแขนหุ่นยนต์ รถเข็นซ่อมบำรุง แผ่นแม่พิมพ์ ภาชนะโลหะ หรือชิ้นส่วนอุปกรณ์ขนาดกะทัดรัด ในสภาวะเหล่านี้ แท็กแข็งขนาดใหญ่อาจติดตั้งได้ยาก ขณะที่สติกเกอร์มาตรฐานอาจอ่อนแอเกินไปบนโลหะ P3005-3 มอบทางเลือกที่สะอาดกว่าสำหรับวิศวกร: แท็ก RFID บนโลหะแบบ PCBขนาดเล็กและแข็ง ที่รักษาประสิทธิภาพ UHF ให้เสถียรบนทรัพย์สินที่เป็นโลหะ

ประสิทธิภาพ UHF ที่เสถียรบนอุปกรณ์โลหะ

P3005-3 รองรับ EPC C1G2 และ ISO18000-6C จึงเข้ากันได้กับระบบติดตามทรัพย์สิน UHF RFID จำนวนมากที่ใช้ในงานผลิต งานซ่อมบำรุง การควบคุมสินค้าคงคลัง และโลจิสติกส์อุตสาหกรรม ชิปมาตรฐานที่ติดตั้งคือ NXP Ucode 8 พร้อมหน่วยความจำ EPC 128 บิต และ TID 96 บิต โครงสร้างหน่วยความจำนี้เหมาะสำหรับการเข้ารหัสรหัสทรัพย์สิน เชื่อมโยงแท็กแต่ละชิ้นกับบันทึกเครื่องจักร และตรวจสอบตัวตนของชิปเดิมระหว่างการตรวจสอบ แท็กมีการเก็บรักษาข้อมูลนานกว่า 10 ปี และรองรับการเขียนซ้ำสูงสุด 100,000 รอบ ช่วยให้โครงการระยะยาวที่ต้องอัปเดตบันทึกอุปกรณ์หลายรอบอายุการใช้งานดำเนินไปได้อย่างมีประสิทธิภาพ

ระยะอ่านขึ้นอยู่กับเครื่องอ่าน สายอากาศ ขนาดโลหะ ตำแหน่งการติดตั้ง และสัญญาณรบกวนหน้างาน แต่ข้อมูลทดสอบเดิมแสดงประสิทธิภาพที่แข็งแกร่งสำหรับแท็กขนาดนี้ ภายใต้เงื่อนไข FCC เครื่องอ่านแบบติดตั้งอยู่กับที่อ่านได้ประมาณ 17.5 ม. บนแผ่นโลหะอ้างอิงขนาด 15×2 ซม. และประมาณ 7.0 ม. บนแผ่นโลหะอ้างอิงขนาด 14×14 ซม. ส่วนเครื่องอ่านแบบมือถืออ่านได้ประมาณ 6.0 ม. บนแผ่นโลหะอ้างอิงขนาด 15×2 ซม. และประมาณ 2.5 ม. บนแผ่นโลหะอ้างอิงขนาด 14×14 ซม. จึงเหมาะทั้งสำหรับการตรวจสอบการเคลื่อนย้ายอุปกรณ์แบบด่านตรวจ และสำหรับเจ้าหน้าที่ซ่อมบำรุงที่ใช้เครื่องอ่านแบบมือถือตรวจสอบระหว่างการตรวจนับ

ออกแบบมาสำหรับสภาพโรงงานและการสัมผัสกลางแจ้ง

สภาพแวดล้อมของเครื่องจักรแทบไม่เคยอ่อนโยน แท็กอาจต้องเผชิญกับการสั่นสะเทือน ละอองน้ำมัน ฝุ่น ขั้นตอนทำความสะอาด การเปลี่ยนแปลงอุณหภูมิ การจัดเก็บกลางแจ้ง หรือการสัมผัสซ้ำ ๆ ระหว่างการขนย้าย P3005-3 ผลิตจาก FR4 และได้มาตรฐาน IP68 รองรับการป้องกันฝุ่นและน้ำเข้า ทำงานในช่วง -40 ถึง +85°C และทนได้ถึง -40 ถึง +150°C ซึ่งให้ความทนทานที่กว้างขึ้นสำหรับการจัดเก็บ การขนส่ง และพื้นที่อุตสาหกรรมที่ใช้งานหนัก ค่าความชื้นสูงถึง 98% แบบไม่กลั่นตัว รองรับการใช้งานในคลังสินค้า โรงงานแปรรูป ลานกลางแจ้ง และสถานประกอบการที่มีความชื้นตามฤดูกาล

การติดตั้งสามารถเลือกให้เหมาะกับโครงสร้างของทรัพย์สินได้ กาว 3M เหมาะสำหรับพื้นที่โลหะเรียบสะอาดที่ต้องการติดตั้งอย่างรวดเร็ว ส่วนหมุดย้ำ สกรู และตัวเลือกแม่เหล็กสามารถเลือกใช้เมื่อต้องการการยึดเกาะที่แข็งแรงขึ้นหรือต้องการติดตั้งแบบถอดได้ สำหรับเครื่องจักรที่มีมูลค่าสูง โดยทั่วไปเราแนะนำให้ทดสอบตำแหน่งติดตั้งก่อนติดตั้งใช้งานจริงจำนวนมาก เพราะแม้แต่แท็ก UHF ประสิทธิภาพสูงก็อาจได้รับผลกระทบจากขอบใกล้เคียง การบังสัญญาณ พื้นผิวโค้ง หรือโครงสร้างโลหะโดยรอบ ในฐานะผู้ผลิตจากโรงงานของ แท็ก RFID สำหรับติดโลหะ SCIVAS สามารถช่วยตรวจสอบสภาพแวดล้อมการใช้งานและเลือกวิธีติดตั้งที่เหมาะสมได้

การปรับแต่งสำหรับการจัดการทรัพย์สินเครื่องจักร

สำหรับแท็ก RFID สำหรับเครื่องจักร ตัวแท็กทางกายภาพเป็นเพียงส่วนหนึ่งของโครงการเท่านั้น ผู้ซื้อมักต้องการให้แท็กแต่ละตัวเชื่อมโยงกับฐานข้อมูลสินทรัพย์ บาร์โค้ด ระบบ ERP หรือระบบบำรุงรักษาที่มีอยู่เดิม SCIVAS ให้บริการเข้ารหัสข้อมูล พิมพ์หมายเลขซีเรียล พิมพ์บาร์โค้ด พิมพ์โลโก้ และบริการออกแบบ ตัวเลือกเหล่านี้ช่วยให้นักบูรณาการและผู้ใช้งานปลายทางติดตั้งแท็กได้โดยไม่ต้องทำงานติดฉลากเพิ่มเติมหลังการส่งมอบ เมื่อ ID ของเครื่องจักรเดียวกันต้องอ่านได้ทั้งโดยผู้ปฏิบัติงานและซอฟต์แวร์ RFID การพิมพ์บาร์โค้ดและหมายเลขที่มองเห็นได้จะช่วยลดข้อผิดพลาดระหว่างการติดตั้งและการแก้ไขปัญหาในภายหลัง

P3005-3 ยังเหมาะกับระบบระบุตัวตนแบบผสมผสาน โรงงานอาจใช้การสแกนบาร์โค้ดสำหรับวัสดุสิ้นเปลืองราคาถูก ใช้ UHF RFID สำหรับอุปกรณ์ติดตั้งประจำที่ และใช้เครื่องอ่านแบบมือถือสำหรับการตรวจสอบกรณีพิเศษ เมื่อใช้ร่วมกับเครื่องอ่าน RFID สำหรับงานอุตสาหกรรมที่เหมาะสม แท็ก PCB ขนาดกะทัดรัดนี้สามารถรองรับการตรวจสอบสินทรัพย์ได้เร็วขึ้น ลดการพลาดทรัพย์สิน และเพิ่มความสามารถในการมองเห็นเครื่องจักรที่เคลื่อนย้ายระหว่างสถานีงาน พื้นที่ให้บริการ พื้นที่ของผู้รับเหมาช่วง หรือห้องจัดเก็บ สำหรับโครงการที่ต้องการแท็ก RFID สำหรับติดตามเครื่องจักรและอุปกรณ์บนพื้นผิวโลหะจำนวนมาก SCIVAS สามารถจัดหาตัวอย่างได้ตั้งแต่ MOQ 50 ชิ้น และสนับสนุนการทดสอบเพิ่มเติมก่อนการผลิตจำนวนมาก

คำถามที่พบบ่อย

ทำไมจึงควรใช้แท็ก RFID แบบ PCB สำหรับการติดตามเครื่องจักรแทนฉลาก RFID ทั่วไป?

ฉลาก RFID ทั่วไปมักสูญเสียความเสถียรในการอ่านเมื่อติดโดยตรงบนโลหะ เนื่องจากพื้นผิวโลหะเปลี่ยนแปลงพฤติกรรมของเสาอากาศ แท็ก PCB สำหรับติดบนโลหะได้รับการออกแบบให้มีโครงสร้างที่ทำงานร่วมกับพื้นหลังที่เป็นโลหะ สำหรับการติดตามเครื่องจักร สิ่งนี้ช่วยรักษาการอ่านที่สม่ำเสมอมากขึ้นบนโครงเครื่องจักร เครื่องมือ อุปกรณ์จับยึด เปลือกหุ้ม และทรัพย์สินโลหะอุตสาหกรรมอื่นๆ

P3005-3 สามารถใช้กับเครื่องจักรหรืออุปกรณ์ประเภทใดได้บ้าง?

P3005-3 เหมาะสำหรับทรัพย์สินโลหะขนาดกะทัดรัด เช่น เครื่องกลึง แม่พิมพ์ จิ๊ก เกจ รถเข็น ชั้นวางจัดเก็บ อะไหล่ ส่วนประกอบหุ่นยนต์ และอุปกรณ์ตรวจสอบ ขนาด 30×5×3 มม. ที่แคบทำให้มีประโยชน์ในจุดที่แท็กแข็งขนาดใหญ่กว่าไม่สามารถติดตั้งได้ อย่างไรก็ตาม ควรยืนยันความเหมาะสมขั้นสุดท้ายด้วยการทดสอบภาคสนามหรือทดสอบตัวอย่าง

แท็ก RFID สำหรับเครื่องจักรนี้สามารถอ่านได้ไกลแค่ไหน?

ในข้อมูลทดสอบ FCC ที่ระบุไว้ ประสิทธิภาพของเครื่องอ่านแบบติดตั้งอยู่ที่ประมาณ 17.5 ม. บนแผ่นอ้างอิงโลหะขนาด 15×2 ซม. และ 7.0 ม. บนแผ่นอ้างอิงโลหะขนาด 14×14 ซม. ประสิทธิภาพของเครื่องอ่านแบบมือถืออยู่ที่ประมาณ 6.0 ม. และ 2.5 ม. ภายใต้แผ่นอ้างอิงโลหะสองแบบเดียวกัน ระยะทางจริงขึ้นอยู่กับกำลังของเครื่องอ่าน การติดตั้งเสาอากาศ การติดตั้ง และสภาพหน้างาน

แท็ก RFID สามารถทนต่อสภาพแวดล้อมในโรงงานที่รุนแรงได้หรือไม่?

ได้ แท็กใช้วัสดุ FR4 มีระดับการป้องกัน IP68 รองรับความชื้นแบบไม่ควบแน่น 98% ทำงานในช่วง -40 ถึง +85°C และทนทานในช่วง -40 ถึง +150°C ข้อกำหนดเหล่านี้ทำให้เหมาะสำหรับสภาพแวดล้อมในโรงงาน คลังสินค้า ลานกลางแจ้ง และงานบำรุงรักษาหลายแห่ง ซึ่งแท็กอาจเผชิญกับฝุ่น ความชื้น และการเปลี่ยนแปลงของอุณหภูมิ

วิธีติดตั้งใดดีที่สุดสำหรับเครื่องจักรโลหะ?

วิธีการติดตั้งที่ดีที่สุด depends on ชนิดของพื้นผิวทรัพย์สินและความต้องการในการยึดติด กาว 3M เป็นวิธีที่รวดเร็วสำหรับพื้นที่เรียบและสะอาด ในขณะที่การยึดด้วยสกรูหรือหมุดย้ำจะเหมาะกว่าสำหรับความแข็งแรงเชิงกลในระยะยาว การติดตั้งด้วยแม่เหล็กอาจมีประโยชน์สำหรับการระบุที่ถอดออกได้ สำหรับเครื่องจักรที่เคลื่อนที่หรือสั่นสะเทือน การยึดด้วยวิธีเชิงกายภาพมักปลอดภัยกว่าการใช้กาวเพียงอย่างเดียว

SCIVAS สามารถเข้ารหัสและพิมพ์แท็กก่อนจัดส่งได้หรือไม่

ได้ SCIVAS สามารถรองรับการเข้ารหัส EPC การพิมพ์หมายเลขซีเรียล การพิมพ์บาร์โค้ด การพิมพ์โลโก้ และการปรับแต่งดีไซน์ได้ แท็กที่เข้ารหัสไว้ล่วงหน้าช่วยให้ลูกค้าเชื่อมโยงแต่ละรายการกับรายการทรัพย์สินก่อนการติดตั้ง ในขณะที่หมายเลขหรือบาร์โค้ดที่พิมพ์ไว้ช่วยให้ช่างเทคนิคตรวจสอบบันทึกเครื่องจักรเดียวกันด้วยสายตาได้ระหว่างการติดตั้งและการตรวจสอบบำรุงรักษา

แท็กนี้เหมาะสำหรับการจัดการทรัพย์สินประเภทเครื่องจักรในระยะยาวหรือไม่?

เหมาะสำหรับโครงการระยะยาว เนื่องจากมีความจุในการจัดเก็บข้อมูลมากกว่า 10 ปี และรองรับการเขียนซ้ำได้ถึง 100,000 รอบ ตัวบอดี้ FR4 ที่กะทัดรัด การป้องกันระดับ IP68 และดีไซน์สำหรับติดตั้งบนโลหะทำให้มีประโยชน์สำหรับการสำรวจสินค้าคงคลังอุปกรณ์ ระบบบำรุงรักษาเชิงป้องกัน การควบคุมเครื่องจักรให้เช่า และการตรวจสอบย้อนกลับทรัพย์สินในสายการผลิต

รายการแท็ก RFID PCB สำหรับติดบนโลหะ

หมายเหตุ: ระยะการอ่านที่แสดงในตารางด้านล่างอาจแตกต่างจากประสิทธิภาพการใช้งานจริงอย่างมากเนื่องจากสภาพแวดล้อมการทดสอบที่แตกต่างกัน ควรทดสอบกับการใช้งานจริงเสมอเพื่อให้ได้ผลลัพธ์ที่แม่นยำ


     เอกสารข้อมูลผลิตภัณฑ์ P3005-3
