เสาอากาศ UHF RFID ระยะไกลสำหรับพื้นที่อ่านเสถียร





เสาอากาศ UHF RFID โดยทั่วไปประกอบด้วยแบบโพลาไรซ์วงกลม (ครอบคลุมกว้างสำหรับการอ่านหลายแท็ก) และแบบโพลาไรซ์เชิงเส้น (ความแม่นยำระยะไกล) มีคุณสมบัติอัตราขยายสูง (6–9 dBic), VSWR ต่ำ (≤1.3:1) และความทนทานในสภาพแวดล้อมที่รุนแรง (–40°C ถึง +85°C กันน้ำ IP65/IP67) ใช้งานอย่างแพร่หลายในโลจิสติกส์ สินค้าคงคลังค้าปลีก การควบคุมการเข้าถึง และการติดตามทรัพย์สินต้านโลหะ การออกแบบที่กะทัดรัด (เช่น 128×128×20 mm) และขั้วต่อที่ปรับแต่งได้ (SMA/N-type) ช่วยให้มั่นใจถึงความสามารถในการปรับตัวเข้ากับย่านความถี่ UHF ทั่วโลก (860–960 MHz)

ซีรีส์ CPH เสาอากาศ UHF RFID มีหลายข้อกำหนด รองรับการปรับแต่งสายเคเบิลและขั้วต่อ มีดีไซน์หลากหลายสำหรับการใช้งานหลายสถานการณ์ มีตัวเลือกย่านความถี่ให้เลือกเพื่อปรับให้เข้ากับข้อกำหนดของแต่ละประเทศ' และสามารถปรับความยาวสายเคเบิลและขั้วต่อได้ตามต้องการ

เสาอากาศ UHF RFID แบบกำหนดเองสำหรับการครอบคลุม RFID ที่มั่นคง

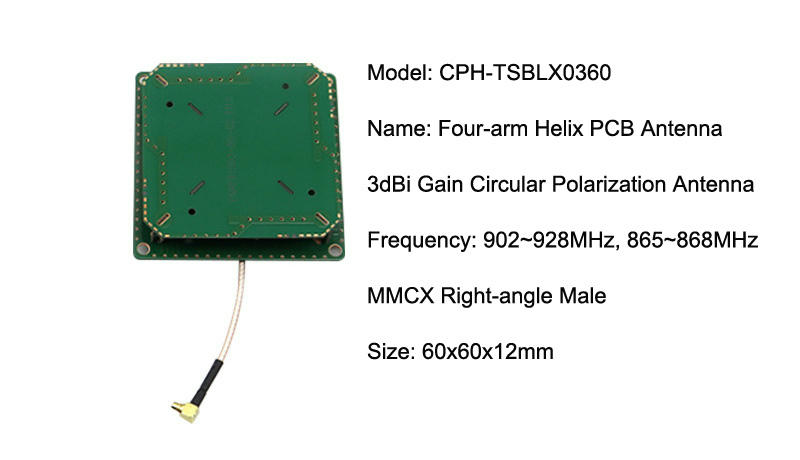

เสาอากาศ UHF RFID ซีรีส์ SCIVAS CPH ถูกออกแบบสำหรับโครงการที่ต้องการพื้นที่อ่านที่มั่นคง ตัวเลือกการติดตั้งที่ใช้งานได้จริง และการจับคู่ที่เชื่อถือได้กับเครื่องอ่าน UHF RFID แทนที่จะเสนอเพียงขนาดแผงเดียว ซีรีส์นี้ครอบคลุมเสาอากาศเซรามิกขนาดกะทัดรัด เสาอากาศ PCB แบบบาง เสาอากาศ PCB แบบสี่แขนก้นหอย เสาอากาศแผงเกนปานกลาง เสาอากาศสำหรับตู้คอนเทนเนอร์สินค้า เสาอากาศสี่เหลี่ยมผืนผ้ายาว เสาอากาศควบคุมการเข้าถึงแบบติดตั้งด้านบน และสายป้อนเสาอากาศที่กำหนดเองได้ ช่วงนี้ช่วยให้นักออกแบบระบบเลือกแพทเทิร์นเสาอากาศที่เหมาะสมสำหรับตู้ cabinets จุดสายพานลำเลียง ประตูคลังสินค้า ช่องทางรถยนต์ พื้นที่สินค้าคงคลังค้าปลีก และทางเข้าที่ควบคุม

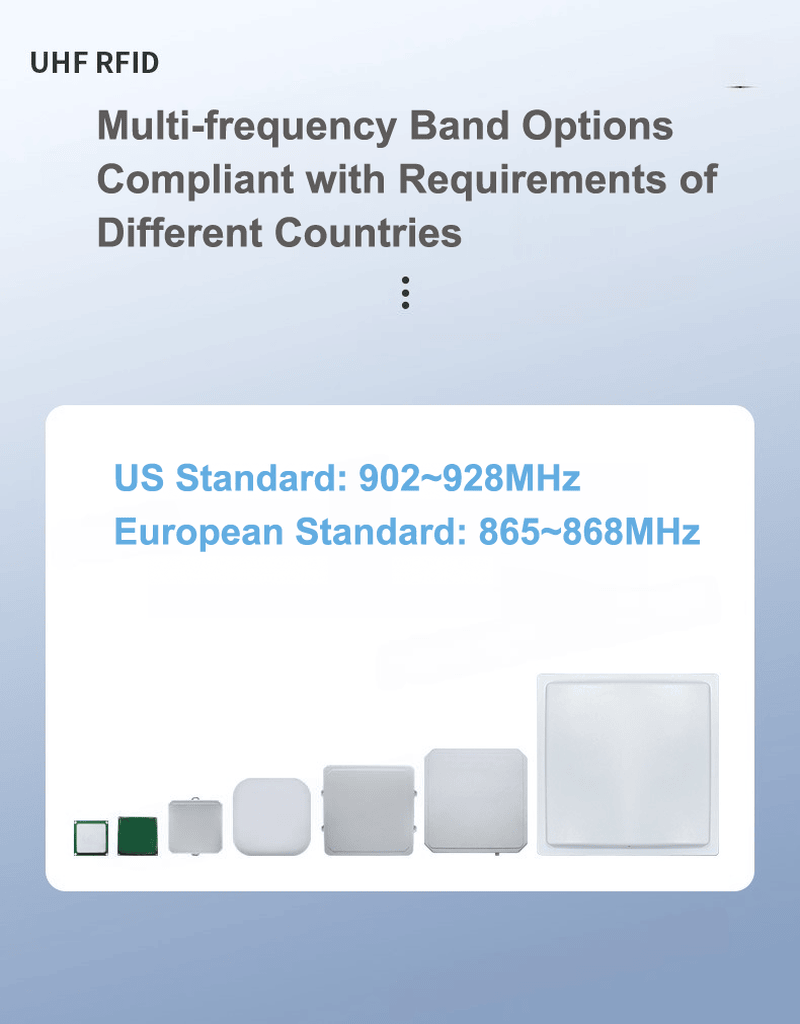

ในฐานะผู้ผลิต เรามุ่งเน้นไปที่รายละเอียดที่ส่งผลต่อประสิทธิภาพการอ่านจริงหลังการติดตั้ง ตัวเลือกความถี่สามารถรองรับย่าน UHF ทั่วไป เช่น 902–928 MHz, 865–868 MHz และการกำหนดค่า 860–960 MHz ที่กว้างขึ้นสำหรับข้อกำหนดในแต่ละภูมิภาค ตัวเลือกเกนตั้งแต่ดีไซน์ 1 dBi แบบโปรไฟล์เตี้ยไปจนถึงเสาอากาศแผง 12 dBi ที่แรงขึ้น ช่วยให้ผู้ซื้อสร้างสมดุลระหว่างระยะการครอบคลุม ความกว้างลำคลื่น พื้นที่ติดตั้ง และการจัดวางแท็ก การโพลาไรซ์แบบวงกลมมีประโยชน์เมื่อมุมของแท็กเปลี่ยนแปลง ในขณะที่การโพลาไรซ์แบบเส้นตรงสามารถเลือกใช้เมื่อทิศทางของแท็กถูกควบคุมมากกว่าและต้องการการอ่านแบบกำหนดทิศทางที่ไกลขึ้น

ออกแบบมาสำหรับการรวมเครื่องอ่านและการติดตั้งโครงการ

เสาอากาศ UHF RFID ไม่ใช่สินค้าแบบstandalone; จะต้องทำงานร่วมกับเครื่องอ่าน สายเคเบิล ขั้วต่อ ประเภทแท็ก พื้นผิวติดตั้ง และสภาพแวดล้อมโดยรอบ SCIVAS สามารถจัดหาเสาอากาศพร้อมตัวเลือกขั้วต่อ SMA, MMCX, N-Type และอื่นๆ ตามอินเทอร์เฟซเครื่องอ่านและรูปแบบการติดตั้ง สำหรับลูกค้าที่สร้างระบบที่สมบูรณ์ด้วยเครื่องอ่าน UHF RFID แบบติดตั้ง การเลือกเสาอากาศสามารถส่งผลต่อความน่าเชื่อถือในการอ่านได้พอๆ กับกำลังเครื่องอ่านหรือการตั้งค่าซอฟต์แวร์ ทีมงานของเราช่วยเปรียบเทียบระยะการอ่านที่ต้องการ ความยาวสายเคเบิล เกนเสาอากาศ และการโพลาไรซ์ก่อนการผลิต ดังนั้นการกำหนดค่าที่จัดหาจึงติดตั้งและปรับแต่งได้ง่ายขึ้นในสถานที่

หลายรูปแบบสำหรับการอ่านระยะสั้น กลาง และไกล

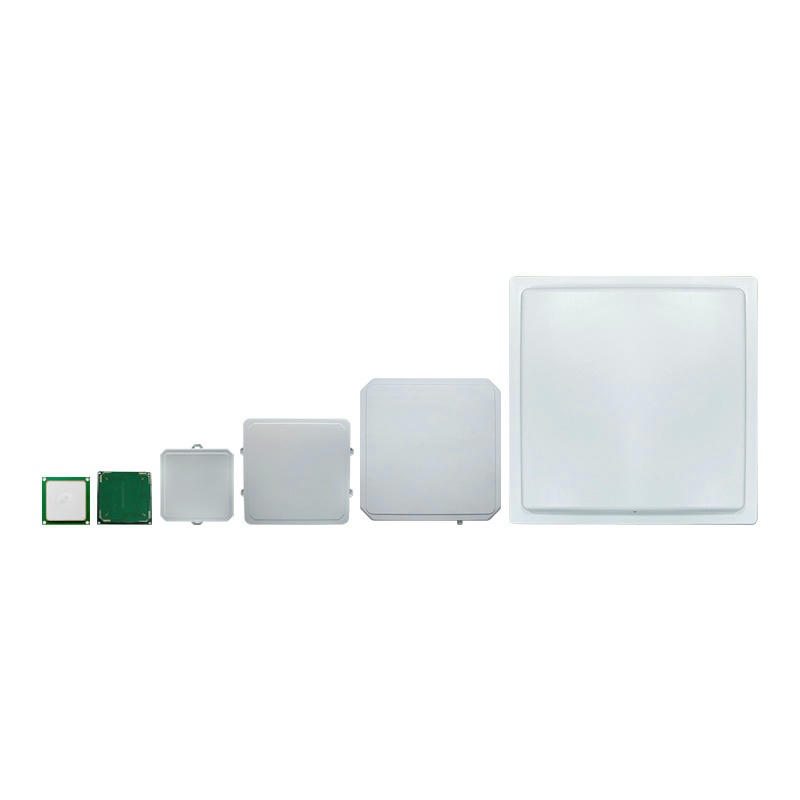

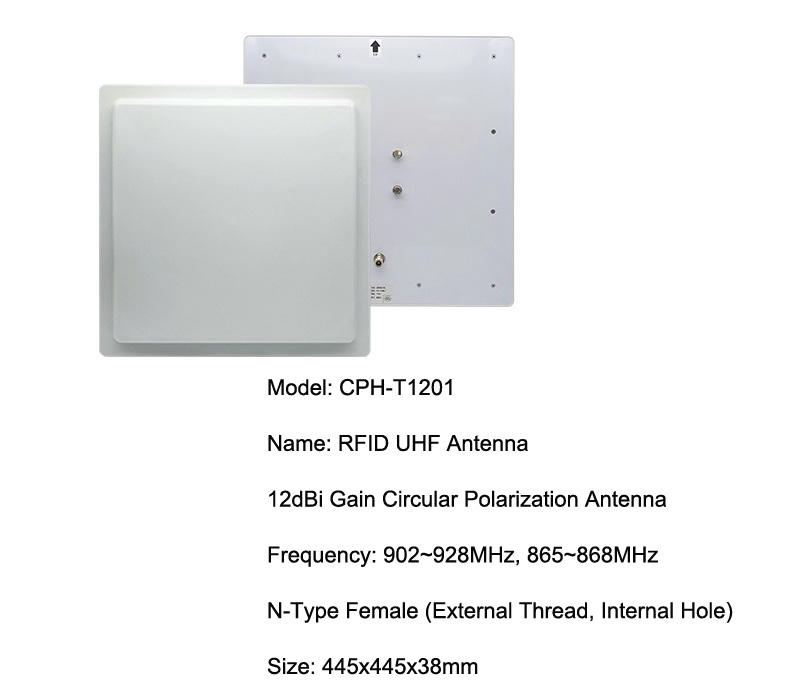

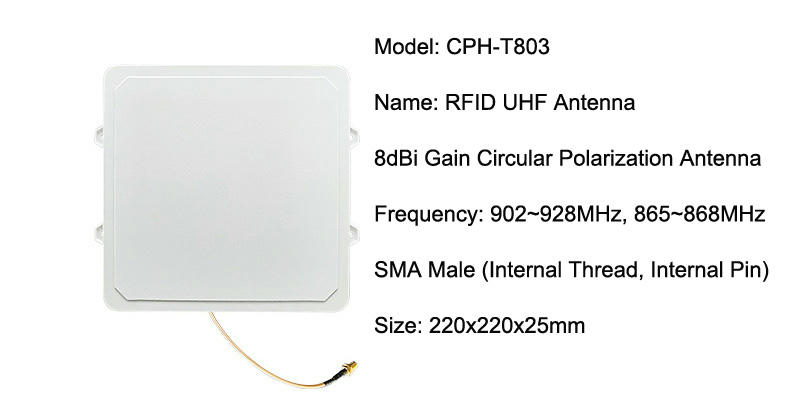

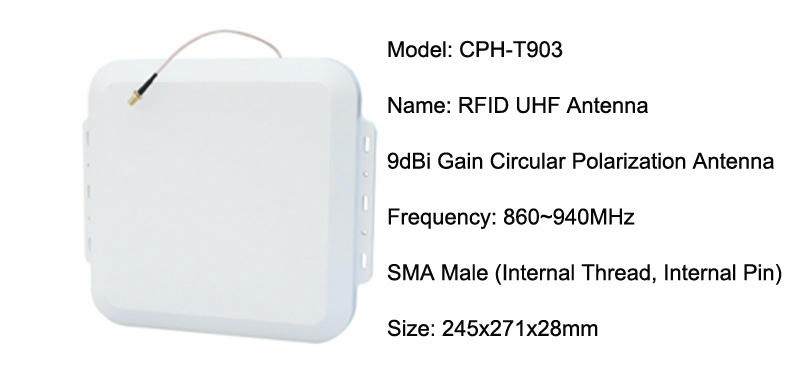

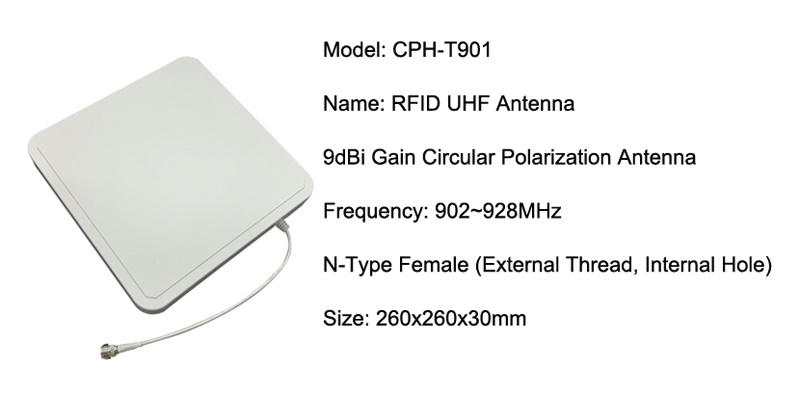

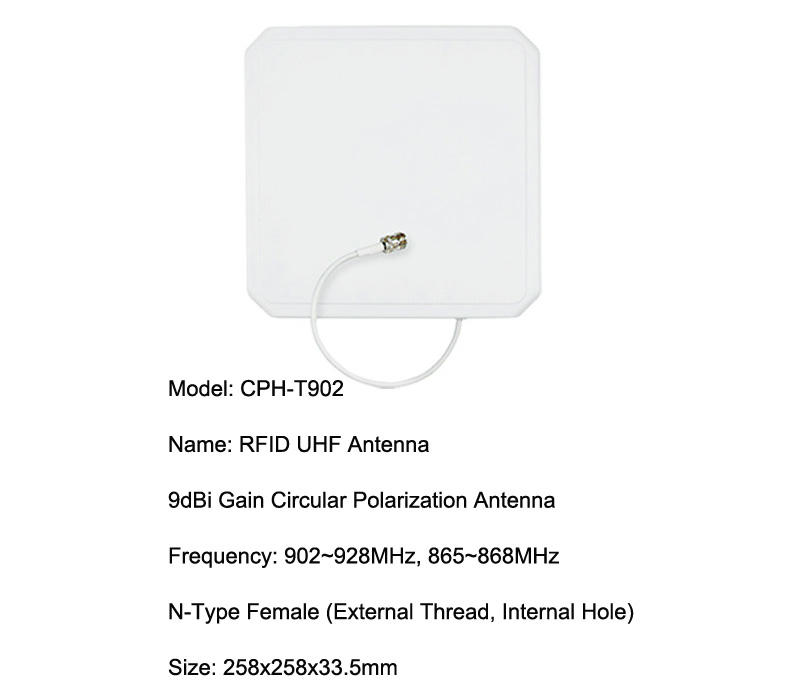

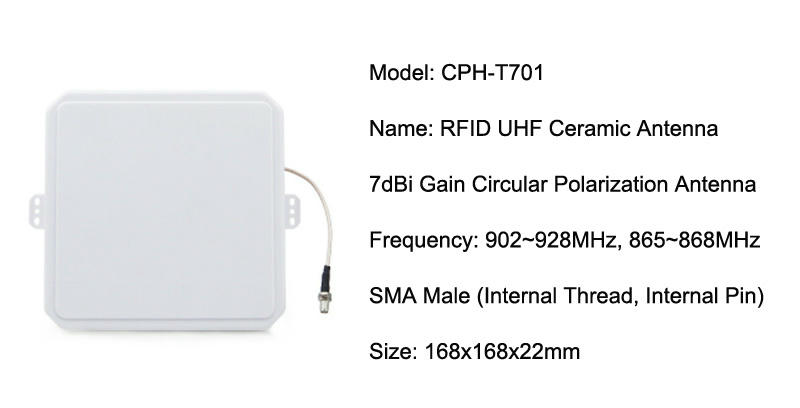

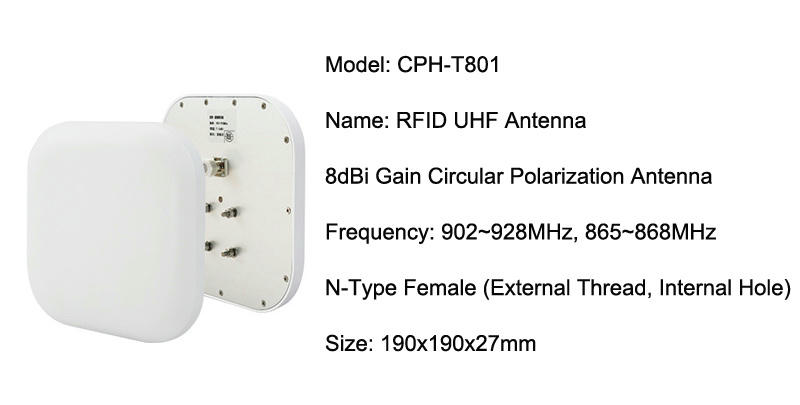

ซีรีส์ CPH ประกอบด้วยเสาอากาศขนาดกะทัดรัดสำหรับอุปกรณ์ฝังและตู้อัจฉริยะ เสาอากาศแผงแบบสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้าสำหรับพื้นที่กว้าง และรุ่นเกนสูงสำหรับพื้นที่อ่านไกลขึ้น เสาอากาศเซรามิกหรือ PCB ขนาดเล็กเหมาะเมื่อพื้นที่อุปกรณ์จำกัดและระยะการอ่านสั้น เสาอากาศแผง 6 dBi ถึง 9 dBi มักถูกเลือกสำหรับสถานีสินค้าคงคลัง ประตูเข้าออก สายการผลิต และทางเข้าคลังสินค้า เสาอากาศขนาดใหญ่ 10.5 dBi ถึง 12 dBi สามารถพิจารณาได้เมื่อโครงการต้องการพื้นที่กว้างขึ้น โดยมีเงื่อนไขว่าการติดตั้งได้รับการออกแบบเพื่อหลีกเลี่ยงการอ่านที่ไม่ต้องการนอกพื้นที่เป้าหมาย

เหมาะสำหรับแท็ก ป้าย  บัตร และระบบติดตามทรัพย์สิน

เสาอากาศเหล่านี้สามารถใช้งานร่วมกับสื่อ UHF RFID ได้หลากหลายประเภท รวมถึงแท็กอุตสาหกรรม ฉลากโลจิสติกส์ แท็กยานพาหนะ ฉลากตู้ และผลิตภัณฑ์ระบุระดับชิ้น เมื่อโครงการใช้ฉลาก UHF RFIDบนกล่องกระดาษ แฟ้ม สินค้าค้าปลีก หรือทรัพย์สินที่หมุนเวียน การวางตำแหน่งเสาอากาศมีความสำคัญเป็นพิเศษ เนื่องจากการจัดวางฉลากและวัสดุของผลิตภัณฑ์อาจเปลี่ยนแปลงได้ในแต่ละจุดอ่าน สำหรับทรัพย์สินที่เป็นโลหะ คอนเทนเนอร์ หรือเปลือกอุปกรณ์ ควรทดสอบเสาอากาศร่วมกับประเภทแท็กที่เลือกและตำแหน่งติดตั้งจริง ไม่ใช่เพียงทดสอบกับตัวอย่างเดียวบนโต๊ะ

ตัวเลือกการปรับแต่งสำหรับผู้ซื้อ OEM และผู้ประกอบระบบ

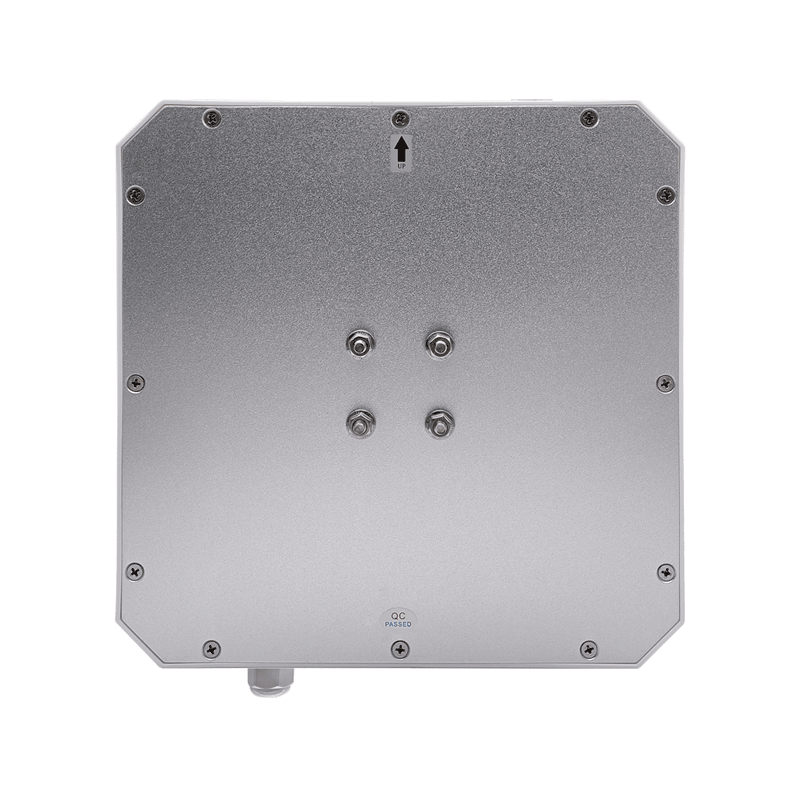

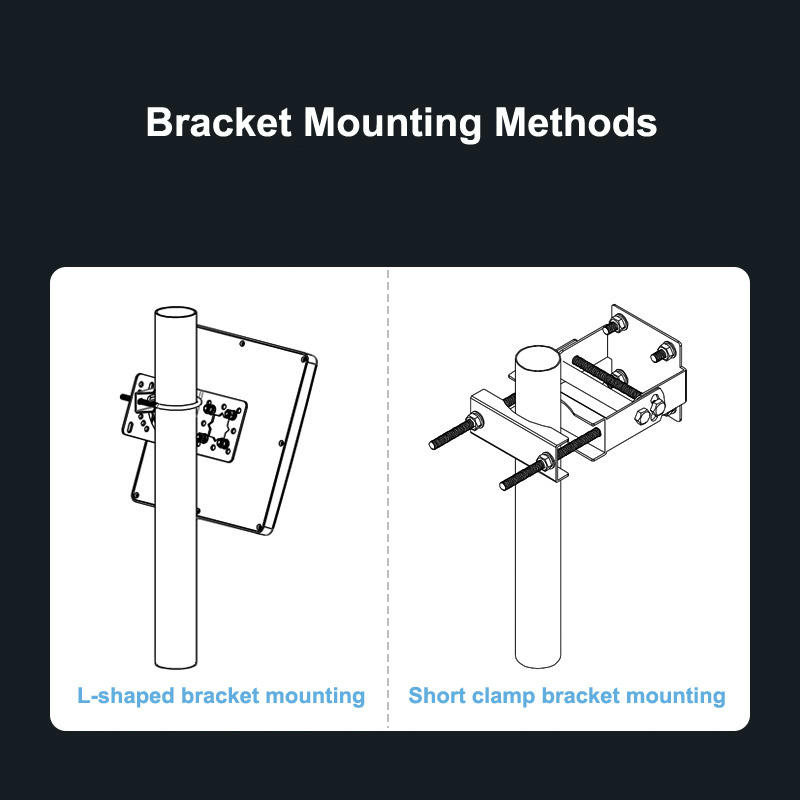

SCIVAS รองรับการปรับแต่งความยาวสายเคเบิล ประเภทขั้วต่อ เปลือกเสาอากาศ วิธีติดตั้ง แถบความถี่ และการเลือกโมเดล สำหรับลูกค้า OEM สามารถจัดส่งแผงเสาอากาศแบบกะทัดรัดสำหรับฝังในเครื่องอ่าน ตู้ เทอร์มินัล และอุปกรณ์พิเศษได้ สำหรับผู้ประกอบระบบ เสาอากาศแบบแผงสามารถจับคู่กับการติดตั้งด้วยขายึด การวางบนเพดาน การติดตั้งกับผนังด้านข้าง หรือการจัดวางตามช่องทางเดิน เป้าหมายคือทำให้เสาอากาศเข้ากับโครงการจริง แทนที่จะบังคับให้โครงการต้องปรับตัวเข้ากับสินค้าในแคตตาล็อกมาตรฐาน

การใช้งานในคลังสินค้า การควบคุมการเข้าออก ค้าปลีก และโลจิสติกส์

การใช้งานทั่วไป ได้แก่ การจัดการสินค้าคงคลังในคลังสินค้า จุดถ่ายโอนสินค้าในโลจิสติกส์ การติดตามการผลิต ตู้เก็บของอัจฉริยะ การค้าปลีกแบบไม่มีพนักงาน การจัดการเอกสาร การระบุตัวตนสำหรับลานจอดรถและยานพาหนะ และการควบคุมทางเข้าออกระยะไกล ในโครงการควบคุมการเข้าออก อาจใช้เสาอากาศ UHF ร่วมกับเครื่องอ่านเทอร์มินัล ระบบไม้กั้น หรือเทอร์มินัลควบคุมการเข้าออกด้วย RFID เมื่อระบบต้องการระบุตัวตนแบบไม่ต้องสัมผัสแทนการแตะบัตรระยะใกล้ ในโครงการโลจิสติกส์ เสาอากาศตระกูลเดียวกันนี้สามารถรองรับการอ่านพาเลท การตรวจสอบตู้คอนเทนเนอร์ และการยืนยันการเคลื่อนย้ายทรัพย์สินได้ เมื่อเลือกอัตราขยายและมุมลำคลื่นที่เหมาะสม

ทำไมต้องเลือก SCIVAS สำหรับการจัดหาเสาอากาศ UHF RFID

SCIVAS จัดหาเสาอากาศ UHF RFID สำหรับลูกค้าที่ต้องการมากกว่ารายการสินค้าธรรมดา เราสามารถสนับสนุนการเลือกตัวอย่าง การเปรียบเทียบสเปก การยืนยันตัวเชื่อมต่อ และการจัดหาสำหรับการผลิตตามรุ่นเครื่องอ่านและสถานการณ์การใช้งาน ผู้ซื้อสามารถเริ่มจากรุ่น CPH ที่มีอยู่หรือขอการกำหนดค่าเฉพาะสำหรับอุปกรณ์หรือโครงการใหม่ ด้วยโครงสร้างเสาอากาศหลายแบบและการสนับสนุนการผลิตในซีรีส์เดียว SCIVAS ช่วยบริษัทโซลูชัน RFID ผู้ผลิตอุปกรณ์ ผู้จัดจำหน่าย และผู้รับเหมาโครงการจัดหาเสาอากาศที่จับคู่ ติดตั้ง และขยายได้ง่ายขึ้น

คำถามที่พบบ่อยเกี่ยวกับเสาอากาศ UHF RFID

เสาอากาศ UHF RFID ของ SCIVAS รองรับช่วงความถี่ใดได้บ้าง

SCIVAS สามารถกำหนดค่าโมเดลซีรีส์ CPH สำหรับแถบความถี่ UHF RFID ทั่วไปได้ รวมถึง 902–928 MHz, 865–868 MHz และตัวเลือก 860–960 MHz ที่กว้างขึ้น แถบความถี่ที่ถูกต้องขึ้นอยู่กับเครื่องอ่าน กฎข้อบังคับวิทยุท้องถิ่น และประเทศของโครงการ ผู้ซื้อควรยืนยันตลาดที่นำไปใช้งานก่อนเลือกความถี่ของเสาอากาศ

ควรเลือกโพลาไรเซชันแบบวงกลมหรือแบบเส้นตรง?

โดยทั่วไปแล้ว โพลาไรเซชันแบบวงกลมจะให้ผลดีกว่าเมื่อแท็กอาจหันไปในทิศทางที่แตกต่างกัน เช่น กล่องกระดาษ พาเลท สินค้าคละประเภท หรือทรัพย์สินที่เคลื่อนที่ ส่วนโพลาไรเซชันแบบเส้นตรงสามารถให้การอ่านที่แรงกว่าในทิศทางที่กำหนดเมื่อควบคุมการวางแนวของแท็กได้ การเลือกแบบที่ดีที่สุดขึ้นอยู่กับระยะอ่าน ตำแหน่งการติดแท็ก มุมของเสาอากาศ และพื้นที่อ่านที่อนุญาต

ฉันจะเลือกอัตราขยายของเสาอากาศให้เหมาะกับโครงการของฉันได้อย่างไร?

ควรเลือกอัตราขยายตามระยะอ่านที่ต้องการและรูปร่างของสนาม ไม่ใช่เลือกจากตัวเลขที่สูงที่สุดเพียงอย่างเดียว เสาอากาศอัตราขยายต่ำเหมาะสำหรับพื้นที่อ่านระยะสั้นและควบคุมได้ง่าย ขณะที่รุ่น 6 dBi ถึง 9 dBi เหมาะกับงานคลังสินค้าและประตูทางเข้าหลายประเภท ส่วนรุ่นอัตราขยายสูงต้องวางตำแหน่งอย่างระมัดระวังเพื่อหลีกเลี่ยงการอ่านโดยไม่ตั้งใจ

SCIVAS สามารถปรับแต่งสายและขั้วต่อเสาอากาศได้หรือไม่?

ได้ SCIVAS สามารถปรับแต่งความยาวสายและประเภทขั้วต่อให้สอดคล้องกับอินเทอร์เฟซของเครื่องอ่านและระยะติดตั้ง ตัวเลือกที่นิยมได้แก่ขั้วต่อ SMA, MMCX และ N-Type สำหรับอุปกรณ์พิเศษหรือโครงการ OEM เราแนะนำให้ยืนยันเพศของขั้วต่อ เส้นทางเดินสาย ค่าอิมพีแดนซ์ และพื้นที่ติดตั้งก่อนการผลิต

เสาอากาศเหล่านี้ใช้กับเครื่องอ่าน UHF RFID แบบติดตั้งประจำที่ได้หรือไม่?

ได้ เสาอากาศ UHF RFID เหล่านี้สามารถใช้งานร่วมกับระบบเครื่องอ่านแบบติดตั้งประจำที่หลายรุ่นได้ เมื่อความถี่ ขั้วต่อ ค่าการสูญเสียในสาย และอิมพีแดนซ์ของเสาอากาศเข้ากันได้ เพื่อผลลัพธ์ที่ดีที่สุด โปรดแจ้งรุ่นเครื่องอ่าน กำลังส่ง แท็กเป้าหมาย และพื้นที่อ่านที่ต้องการ ซึ่งจะช่วยให้เราแนะนำรุ่นเสาอากาศและรูปแบบสายที่เหมาะสมได้

เสาอากาศ UHF RFID เหล่านี้เหมาะสำหรับการติดตั้งกลางแจ้งหรือไม่?

เสาอากาศ UHF RFID แบบแผงบางรุ่นได้รับการออกแบบมาสำหรับการติดตั้งที่ต้องทนทานต่อสภาพแวดล้อม และสามารถรองรับการใช้งานกลางแจ้งหรือกึ่งกลางแจ้งได้ เมื่อรุ่นที่เลือกมีตัวเรือนและระดับการป้องกันที่เหมาะสม สำหรับโครงการกลางแจ้ง ผู้ซื้อควรยืนยันระดับการกันน้ำ ช่วงอุณหภูมิ ขายึด การซีลสาย และการสัมผัสแสงแดดหรือการสั่นสะเทือน

ฉันควรให้ข้อมูลอะไรบ้างก่อนสั่งซื้อตัวอย่าง?

โปรดแจ้งรุ่นเครื่องอ่าน ประเทศที่ใช้งาน ระยะอ่านที่คาดหวัง ประเภทแท็ก การวางแนวแท็ก ตำแหน่งติดตั้ง ความยาวสาย ประเภทขั้วต่อ และสภาพแวดล้อมภายในหรือภายนอกอาคาร หากมีแบบrawingหรือภาพถ่ายหน้างานจะช่วยได้มาก ข้อมูลเหล่านี้ช่วยให้ SCIVAS แนะนำรุ่นที่เหมาะสมกับสภาพโครงการจริงได้
