ผู้ผลิตเสาอากาศ UHF RFID ระยะไกล 860–930MHz

เสาอากาศโพลาไรซ์แบบวงกลม 4.5dBi — เสาอากาศนี้ให้โพลาไรซ์แบบวงกลมประสิทธิภาพสูงสำหรับการอ่านและการสื่อสารกับ RFID แท็ก ที่เสถียร ออกแบบมาสำหรับระบบ UHF RFID ทำงานในย่านความถี่ 865‑868MHz และ 902‑928MHz จึงเหมาะอย่างยิ่งสำหรับงานติดตามทรัพย์สิน การจัดการสินค้าคงคลัง และงานโลจิสติกส์ ด้วยอัตราขยาย 4.5dBi จึงมั่นใจได้ถึงการครอบคลุมสัญญาณที่เชื่อถือได้พร้อมรูปแบบการแผ่รังสีที่กว้าง

การใช้งาน

ผู้ผลิตเสาอากาศ UHF RFID ระยะไกลสำหรับพื้นที่อ่านที่ใช้งานได้จริง

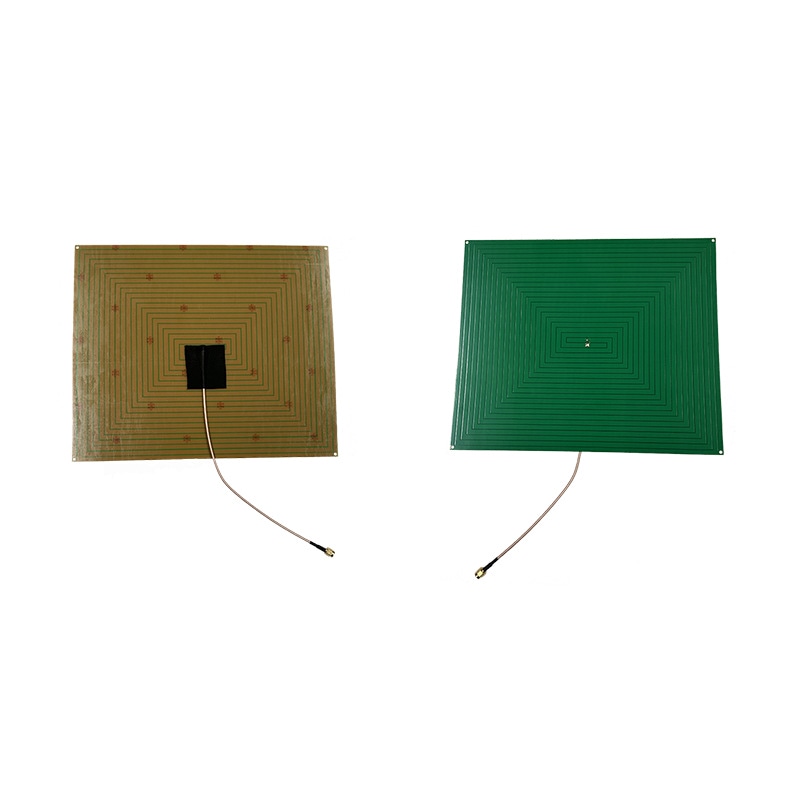

SCIVAS พัฒนาสายอากาศ RFID UHF สำหรับโครงการที่ต้องการการตอบสนองของแท็กที่เสถียร พื้นที่ครอบคลุมที่ควบคุมได้ และการปรับแต่งระดับโรงงาน รุ่น ZK-ANT2925 นี้เป็นสายอากาศ RFID UHF แบบ PCB บาง ที่ออกแบบมาสำหรับผู้ซื้อที่กำลังมองหาผู้ผลิตสายอากาศ RFID UHF ระยะไกลที่สามารถรองรับความต้องการในการติดตั้งจริง ไม่ใช่เพียงแค่จัดหาสินค้าจากแคตตาล็อกมาตรฐาน ด้วยโครงสร้าง PCB ขนาด 297×250×1 มม. อัตราขยาย 4.5 dBi โพลาไรเซชันแบบวงกลม และระยะอ่าน 0-5 ม. จึงเหมาะสำหรับการฝังในเลย์เอาต์ของเครื่องอ่าน ชั้นวาง ตู้ เวิร์กสเตชัน จุดติดตามเอกสาร และโซนระบุทรัพย์สินภายในอาคาร

ดีไซน์ PCB บางสำหรับระบบ RFID แบบฝัง

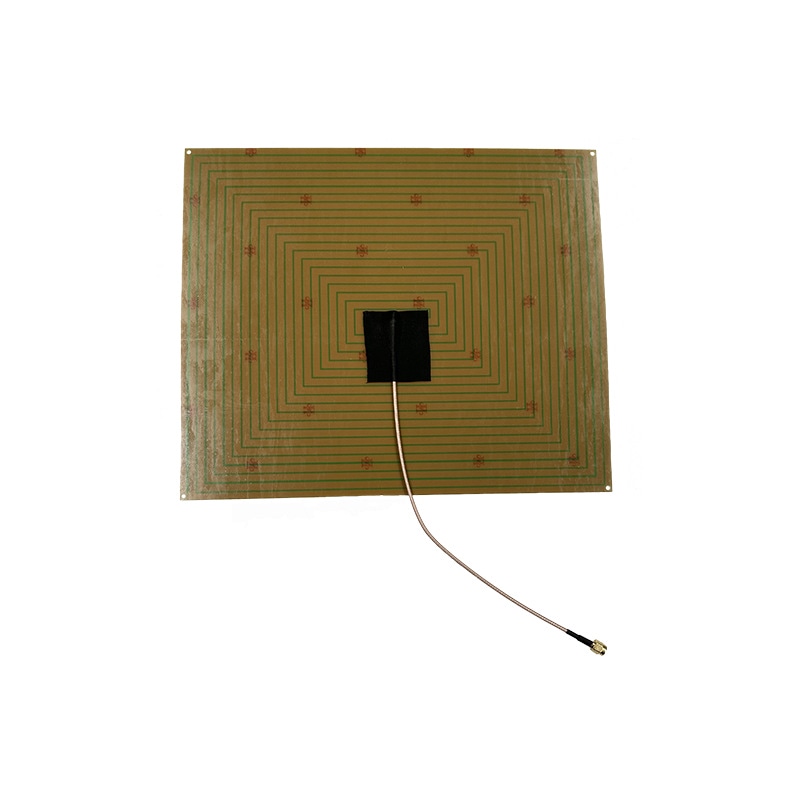

ความหนาเพียง 1 มม. มอบข้อได้เปรียบในทางปฏิบัติสำหรับอุปกรณ์ที่ความลึกในการติดตั้งมีจำกัด สามารถติดตั้งด้านหลังแผงที่ไม่ใช่โลหะ ใต้โต๊ะ ภายในกล่องอุปกรณ์แบบกำหนดเอง หรือใกล้กับพื้นที่ควบคุมการไหลของสิ่งของ โดยไม่สร้างโครงสร้างสายอากาศภายนอกที่เทอะทะ สำหรับผู้รวมระบบที่สร้างสายอากาศ RFID UHF แบบ PCB บางสำหรับระบบเครื่องอ่านแบบฝัง รูปทรงนี้ช่วยให้การออกแบบเชิงกลเรียบร้อย ขณะเดียวกันก็ยังคงมีโซนอ่าน UHF ที่ชัดเจน ฐาน PCB สีเขียวยังรองรับการผลิตที่ทำซ้ำได้และตรวจสอบการประกอบได้ง่ายขึ้นในโครงการปริมาณมาก

การครอบคลุม 860-930 MHz และความเข้ากันได้กับ EPC C1G2

สายอากาศทำงานในช่วง 860-930 MHz และรองรับการใช้งาน ISO 18000-6B และ ISO 18000-6C EPC C1G2 ทำให้แพลตฟอร์มสายอากาศเดียวสามารถปรับใช้กับงาน UHF ในภูมิภาคต่างๆ ได้ จึงมีประโยชน์ในฐานะสายอากาศ RFID UHF 860-930 MHz สำหรับระบบสินค้าคงคลัง อุปกรณ์หมุนเวียนห้องสมุด ตู้เก็บเอกสาร การติดตามการแสดงสินค้าปลีก ชั้นวางอัจฉริยะ และเวิร์กสเตชันโลจิสติกส์ โพลาไรเซชันแบบวงกลมช่วยเพิ่มความน่าเชื่อถือในการอ่านเมื่อการวางแนวของแท็กไม่ตรงกัน ซึ่งเป็นเรื่องปกติเมื่อวัตถุถูกวางโดยผู้ใช้ พนักงาน หรืออุปกรณ์ขนย้ายอัตโนมัติ

อัตราขยายที่สมดุลสำหรับการอ่าน RFID ระยะไกลที่ควบคุมได้

ในฐานะสายอากาศ RFID UHF แบบโพลาไรเซชันวงกลมที่มีอัตราขยาย 4.5 dBi ZK-ANT2925 ถูกออกแบบมาเพื่อการครอบคลุมที่เสถียร แทนที่จะรวมลำคลื่นแคบเกินไป ค่ามุมลำคลื่นแนวนอน 93° และแนวตั้ง 75° ช่วยสร้างสนามอ่านที่มีประโยชน์ทั่วแผง ชั้นวาง และพื้นที่โต๊ะ ในทางปฏิบัติสามารถใช้เป็นตัวเลือกจากซัพพลายเออร์สายอากาศ RFID ระยะไกลสำหรับโครงการภายในอาคารที่ต้องการควบคุม ซึ่งเครื่องอ่านต้องตรวจจับสิ่งของโดยไม่จำเป็นต้องวางตำแหน่งแท็กอย่างแม่นยำ ระยะ 0-5 ม. ขึ้นอยู่กับกำลังของเครื่องอ่าน ความไวของแท็ก วัสดุที่ติดตั้ง สัญญาณรบกวนรอบข้าง และความแม่นยำในการอ่านที่แอปพลิเคชันต้องการ

รายละเอียดการจับคู่ทางไฟฟ้าและการติดตั้งที่เชื่อถือได้

เสาอากาศใช้ความต้านทาน 50 Ω, VSWR ≤2, ตัวเลือกตัวเชื่อมต่อ SMA และกำลังอินพุตสูงสุดถึง 50 W สำหรับการทำงานร่วมกับฮาร์ดแวร์เครื่องอ่าน UHF ทั่วไปได้อย่างเสถียร ผู้สร้างระบบจำนวนมากจับคู่เสาอากาศนี้กับเครื่องอ่าน RFID UHF แบบติดตั้งอยู่กับที่เมื่อสร้างพอร์ทัลตู้ โพสต์ชำระเงิน สถานีงานระหว่างกระบวนการ หรือพื้นที่ตรวจสอบสินค้า มีการป้องกันฟ้าผ่าแบบต่อลงดินโดยตรงรวมอยู่ด้วยเพื่อเพิ่มความทนทานในการติดตั้ง ในขณะที่ช่วงอุณหภูมิในการทำงานรองรับสภาพแวดล้อมภายในอาคารและอุตสาหกรรมกึ่งควบคุมหลายแห่ง ประเภทตัวเชื่อมต่อ ความยาวสายเคเบิล และวิธีการติดตั้งสามารถหารือได้ตามโครงสร้างอุปกรณ์สุดท้าย

สถานการณ์การใช้งานสำหรับการติดตามทรัพย์สินและสินค้า

เสาอากาศ RFID สำหรับการติดตามทรัพย์สินนี้สามารถใช้ในสภาพแวดล้อมที่ต้องให้เขตการอ่านคาดเดาได้และทำซ้ำได้ การใช้งานทั่วไปรวมถึงการระบุชั้นวางสินค้าในคลังสินค้า การจัดการห้องสมุดและเอกสาร การตรวจสอบตู้เก็บเอกสาร การติดตามตู้โชว์ในร้านค้าปลีก การตรวจสอบสินค้าบนสายการผลิต การระบุโต๊ะเกม การควบคุมเครื่องมือ การจัดการตัวอย่าง และระบบอัตโนมัติของสถานีโลจิสติกส์ เมื่อสินค้าติดฉลาก RFIDหรือแท็ก RFIDที่ทนทาน เสาอากาศจะช่วยสร้างอินเทอร์เฟซที่เชื่อถือได้ระหว่างวัตถุทางกายภาพและระบบข้อมูล โครงสร้าง PCB แบบสนามใกล้มีประโยชน์อย่างยิ่งเมื่อต้องฝังเสาอากาศเข้าไปในอุปกรณ์แทนที่จะติดตั้งเป็นอุปกรณ์เสริมภายนอกที่มองเห็นได้

การปรับแต่งจากโรงงานและการสนับสนุนโครงการจาก SCIVAS

ในฐานะผู้ผลิตเสาอากาศ UHF RFID SCIVAS มุ่งเน้นการจับคู่การเลือกเสาอากาศกับกรณีการใช้งานจริง: ระยะการอ่าน พื้นผิวการติดตั้ง ประเภทแท็ก เอาต์พุตเครื่องอ่าน การเดินสายเคเบิล การออกแบบเปลือกหุ้ม และขั้นตอนการทำงานของระบบ สำหรับโครงการ OEM ผู้จัดจำหน่าย ผู้รวมระบบ และผู้ให้บริการโซลูชัน เราสามารถช่วยประเมินว่าโมเดลนี้เหมาะกับโครงการหรือไม่ หรือโครงสร้างเสาอากาศ UHF อื่นจะให้การครอบคลุมที่ดีกว่า ข้อกำหนดเสาอากาศ UHF RFID แบบกำหนดเองพร้อม SMA สำหรับเครื่องอ่าน RFID สามารถตรวจสอบได้ตามภูมิภาคความถี่ ตำแหน่งตัวเชื่อมต่อ ความยาวสายเคเบิล บรรจุภัณฑ์ แบรนด์ และเกณฑ์การทดสอบ ซึ่งช่วยลดการลองผิดลองถูกในระหว่างการรวมระบบ และให้ผู้ซื้อมีเส้นทางที่ชัดเจนขึ้นจากการทดสอบตัวอย่างไปสู่การผลิตซ้ำ

คำถามที่พบบ่อย

อะไรทำให้เสาอากาศนี้เหมาะสำหรับโครงการ UHF RFID ระยะไกล?

มันรวมอัตราขยาย 4.5 dBi, โพลาไรเซชันแบบวงกลม และช่วงการอ่านที่ระบุ 0-5 ม. ซึ่งใช้ได้จริงสำหรับการใช้งาน UHF RFID ภายในอาคารที่ควบคุมได้หลายประเภท ระยะทางจริงจะขึ้นอยู่กับกำลังเอาต์พุตของเครื่องอ่าน ความไวของชิปแท็ก การวางแท็ก วัสดุใกล้เคียง และมุมการติดตั้ง ดังนั้นแนะนำให้ทดสอบโครงการก่อนการปรับใช้จำนวนมาก

เสาอากาศ PCB UHF RFID นี้สามารถฝังในอุปกรณ์ได้หรือไม่?

ได้ เสาอากาศมีความหนาเพียง 1 มม. จึงเหมาะสำหรับการติดตั้งแบบฝังหลังแผง ใต้ชั้นวาง ภายในตู้ หรือภายในอุปกรณ์ RFID แบบกำหนดเอง ผู้ติดตั้งควรหลีกเลี่ยงการรบกวนจากโลหะโดยตรงใกล้พื้นผิวเสาอากาศ เว้นแต่จะทดสอบโครงสร้างทั้งหมดแล้ว เนื่องจากโลหะสามารถเปลี่ยนพฤติกรรมการแผ่รังสีและประสิทธิภาพการอ่านได้

รองรับโปรโตคอล RFID และย่านความถี่ใดบ้าง?

ZK-ANT2925 ทำงานในช่วง 860-930 MHz และรองรับการใช้งาน ISO 18000-6B และ ISO 18000-6C EPC C1G2 ช่วงความถี่นี้ทำให้สามารถนำดีไซน์เสาอากาศเดียวกันไปพิจารณาใช้กับตลาด UHF RFID ที่แตกต่างกันได้ แต่การตั้งค่าเครื่องอ่านขั้นสุดท้ายและช่วงความถี่ตามข้อกำหนดควรสอดคล้องกับประเทศหรือภูมิภาคเป้าหมาย

การใช้โพลาไรเซชันแบบวงกลมดีกว่าแบบเชิงเส้นสำหรับการใช้งานนี้หรือไม่?

โพลาไรเซชันแบบวงกลมมักเป็นที่นิยมเมื่อทิศทางของแท็กเปลี่ยนแปลงหรือไม่สามารถควบคุมได้อย่างเคร่งครัด ช่วยรักษาการเชื่อมต่อกับแท็กให้มีความเสถียรมากขึ้นเมื่อวางสิ่งของในมุมที่แตกต่างกันบนชั้นวาง โต๊ะ หรือโครงยึด โพลาไรเซชันแบบเชิงเส้นอาจให้ข้อได้เปรียบในบางรูปแบบที่มีการควบคุมสูง แต่รุ่นนี้ออกแบบมาสำหรับพื้นที่อ่านที่ยืดหยุ่นและใช้งานได้จริงมากกว่า

การใช้งานใดเหมาะสมที่สุดสำหรับเสาอากาศนี้?

เสาอากาศนี้เหมาะสำหรับการติดตามทรัพย์สิน สถานีตรวจสอบสินค้าคงคลัง ตู้เก็บเอกสาร อุปกรณ์ห้องสมุด การติดตามสินค้าบนชั้นแสดงสินค้า การระบุเอกสาร การควบคุมเครื่องมือ และโปรเจกต์เครื่องอ่าน RFID แบบฝังตัว โดยเฉพาะอย่างยิ่งเมื่อต้องการให้เสาอากาศมีความบาง ติดตั้งแบบคงที่ และซ่อนอยู่ภายในอุปกรณ์ แต่ยังคงสร้างพื้นที่อ่านที่ทำซ้ำได้สำหรับสิ่งของที่ติดแท็ก

SCIVAS สามารถปรับแต่งคอนเนกเตอร์หรือสายเคเบิลสำหรับโปรเจกต์ OEM ได้หรือไม่?

ได้ ดีไซน์มาตรฐานใช้คอนเนกเตอร์ SMA และสามารถหารือเรื่องการปรับแต่งคอนเนกเตอร์หรือการจัดวางสายเคเบิลได้ตามรุ่นของเครื่องอ่าน โครงสร้างของตัวเครื่อง และวิธีการติดตั้ง สำหรับคำสั่งซื้อ OEM SCIVAS สามารถตรวจสอบแบบวาด ข้อกำหนดการเดินสายเคเบิล ความต้องการด้านบรรจุภัณฑ์ และความคาดหวังด้านการทดสอบ ก่อนยืนยันการกำหนดค่าที่พร้อมสำหรับการผลิต

ผู้ซื้อควรทดสอบเสาอากาศนี้อย่างไรก่อนสั่งซื้อจำนวนมาก?

ผู้ซื้อควรทดสอบเสาอากาศกับเครื่องอ่านจริง ชนิดแท็ก พื้นผิวที่ติดตั้ง ระยะอ่าน และขั้นตอนการทำงานของซอฟต์แวร์ที่ใช้ในโปรเจกต์จริง การทดสอบตัวอย่างควรครอบคลุมการวางสิ่งของตามปกติ ตำแหน่งขอบ วัตถุที่อยู่ใกล้เคียง และการอ่านซ้ำ ซึ่งช่วยยืนยันประสิทธิภาพที่เสถียรก่อนเปลี่ยนจากการติดตั้งต้นแบบไปสู่การจัดซื้อในปริมาณมากขึ้น
