แท็ก LED PCB ติดโลหะสำหรับค้นหาอุปกรณ์ด้วยภาพ
- USD 0.22-1.88
- 100 ชิ้น
- P6020LM
- PCB
- 60x20x3mm
แท็ก PCB RFID LED ติดโลหะ รองรับการค้นหาทรัพย์สินโลหะด้วยแสงที่ควบคุมผ่าน RF ป้องกัน IP67 ระยะอ่านไกล และผสานระบบได้ง่าย
แท็ก RFID LED บนโลหะแบบ PCB สำหรับการระบุตำแหน่งทรัพย์สินด้วยภาพ
แท็ก RFID LED บนโลหะแบบ PCB แบบพาสซีฟนี้ออกแบบมาสำหรับการระบุทรัพย์สินโลหะด้วยภาพอย่างรวดเร็วในคลังสินค้า ศูนย์โลจิสติกส์ และระบบติดตามอุตสาหกรรม ไฟ LED ในตัวสามารถเปิดใช้งานได้ด้วยคำสั่ง RF ช่วยให้ผู้ปฏิบัติงานค้นหาสิ่งของที่ติดแท็กเฉพาะเจาะจงท่ามกลางทรัพย์สินที่คล้ายกันจำนวนมาก โดยไม่ต้องพึ่งพาแบตเตอรี่หรือการบำรุงรักษาตามปกติ
ในฐานะ แท็ก RFID แบบ PCB ติดบนโลหะ ที่มีขนาดกะทัดรัด ได้รับการออกแบบให้ติดตั้งบนพื้นผิวโลหะได้อย่างเหมาะสม และรองรับโปรโตคอล EPC Class 1 Gen 2 และ ISO18000-6C แท็กนี้ให้ประสิทธิภาพการอ่านระยะไกลบนโลหะ การป้องกันระดับ IP67 และการทำงานที่เสถียรในสภาพแวดล้อมการจัดการสินทรัพย์ที่ demanding
แท็ก RFID LED นี้เหมาะสำหรับการระบุตำแหน่งสินทรัพย์ RFID ระยะไกล การติดตามสินทรัพย์ การจัดการโลจิสติกส์ RFID และคลังสินค้า ยังสามารถทำงานร่วมกับ เครื่องอ่าน RFID แบบมือถือที่เข้ากันได้และระบบเครื่องอ่านแบบติดตั้ง เพื่อการระบุตัวตนแบบ pick-to-light ด้วยภาพ การตรวจสอบสินค้าคงคลัง และการตรวจสอบสินทรัพย์โลหะ
สำหรับโครงการที่ต้องการตัวเลือกการติดแท็กที่หลากหลายยิ่งขึ้น ผลิตภัณฑ์นี้สามารถใช้ร่วมกับแท็ก RFID LEDอื่น ๆ เพื่อสร้างกระบวนการติดตามด้วย RFID ที่มองเห็นได้ชัดเจนและมีประสิทธิภาพมากขึ้น
ข้อมูลจำเพาะทางเทคนิค
*ขนาด | 60 มม. x 20 มม. x ความหนา 3 มม. |
*วัสดุ | FR4(PCB) |
*วิธีการติดตั้ง | กาว |
*น้ำหนัก | 0.5 ก. |
*โปรโตคอล RFID | EPC Class 1 Gen 2, ISO18000-6C |
*ความถี่ | 902-928MHz(US) 865-868MHz(EU) |
*ประเภท IC | XBL2005-KX |
*หน่วยความจำ | EPC 128 บิต, User 1312 บิต, TID 96 บิต |
*จำนวนรอบการเขียน | 1 ครั้ง |
*ฟังก์ชันการทำงาน | อ่าน/เขียน |
*ระยะเวลาการเก็บข้อมูล | นานถึง 50 ปี |
*พื้นผิวที่ใช้งานได้ | พื้นผิวโลหะ |
*ระยะอ่าน (เครื่องอ่านแบบติดตั้งถาวร) | 7.0 ม., 902-928MHz(US), บนโลหะ 5.6 ม., 865-868MHz(EU), บนโลหะ |
*ระยะอ่าน (เครื่องอ่านแบบพกพา) | 4.0 ม., 902-928MHz(US), บนโลหะ 3.0 ม., 865-868MHz(EU), บนโลหะ ช่วงอ่านเมื่อไฟติดสูงสุด 3.0 ม. บนพื้นผิวโลหะ |
*การรับประกัน | 1 ปี |
*ระดับการป้องกัน IP | IP67 |
*อุณหภูมิในการจัดเก็บ | -20°C ถึง +80°C |
*อุณหภูมิในการใช้งาน | -20°C ถึง +80°C |
*การรับรอง | ATEX, Reach, RoHS, CE |
ภาพสินค้า

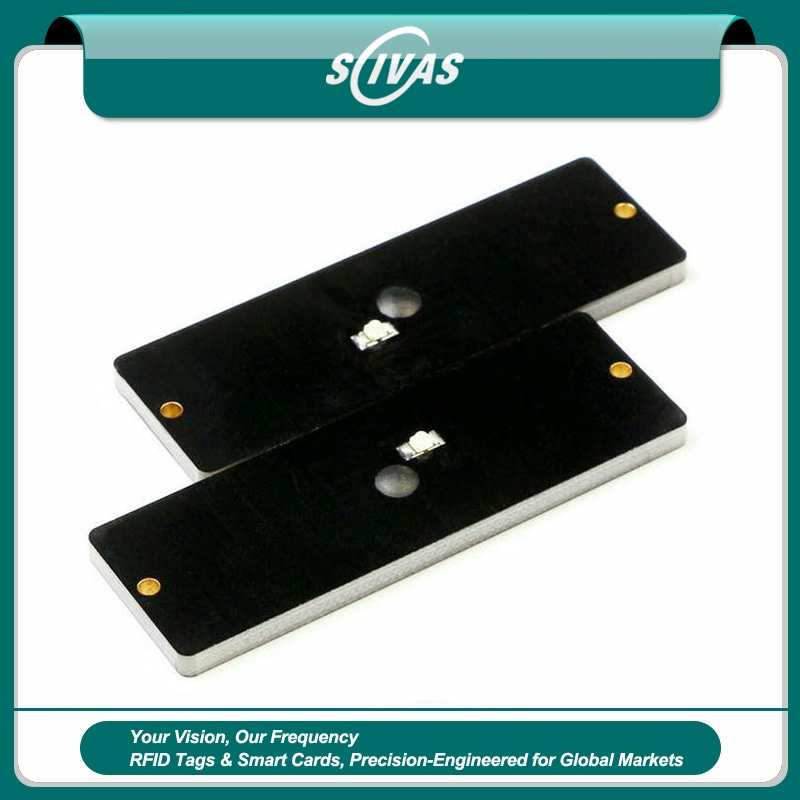

PCB สำหรับติดบนโลหะ RFID LED แท็ก for Asset Locating: ภาพรวมผลิตภัณฑ์
แท็ก RFID LED บนโลหะแบบ PCB รองรับการระบุตำแหน่งด้วยภาพที่ควบคุมด้วย RF บนทรัพย์สินโลหะ ด้วยการป้องกัน IP67 ช่วงอ่านไกล และการรวมระบบที่ง่ายดาย
ผลิตภัณฑ์นี้เป็นแท็ก RFID สำหรับติดบนโลหะที่พัฒนาขึ้นสำหรับการระบุทรัพย์สินและการติดตามวงจรชีวิต และนำเสนอในชื่อ PCB สำหรับติดบนโลหะ RFID LED แท็ก for Asset Locating ในกลุ่มผลิตภัณฑ์ PCB สำหรับติดบนโลหะ RFID แท็ก เวอร์ชันนี้มีความเกี่ยวข้องเป็นพิเศษเมื่อผู้ซื้อต้องการติดตั้งบนทรัพย์สินที่เป็นโลหะ ควรเลือกการกำหนดค่าขั้นสุดท้ายโดยพิจารณาจากเครื่องอ่าน ระบบ การติดตั้ง และสภาพแวดล้อมการใช้งานจริง มากกว่าลักษณะภายนอกเพียงอย่างเดียว
จุดเน้นหลักของโครงการประกอบด้วยตัวระบุตำแหน่ง RFID แบบ LED สำหรับติดบนโลหะ การระบุตำแหน่งทรัพย์สินด้วยภาพ RFID และ RFID ระยะไกลระดับ IP67 โดยการกำหนดค่าโดยละเอียดจะขึ้นอยู่กับการใช้งานที่ต้องการและข้อกำหนดของระบบ
ประโยชน์หลัก
ใช้โครงสร้างที่ออกแบบมาเพื่อลดปัญหาด้านประสิทธิภาพที่แท็ก RFID ทั่วไปมักประสบเมื่ออยู่ใกล้โลหะ
รองรับการระบุตัวตนที่ทนทานของเครื่องมือ อุปกรณ์ คอนเทนเนอร์ ชั้นวาง และทรัพย์สินที่เป็นโลหะอื่น ๆ
มีตัวเลือกการติดตั้งและตัวเรือนสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่สติกเกอร์กาวทั่วไปอาจไม่เหมาะสม
การใช้งานทั่วไป
ผลิตภัณฑ์นี้สามารถนำมาพิจารณาสำหรับ:
การติดตามทรัพย์สินประเภทเครื่องมือ แม่พิมพ์ เครื่องจักร และงานบำรุงรักษา
ชั้นวางในคลังสินค้า สิ่งของขนส่งที่ใช้ซ้ำได้ คอนเทนเนอร์ และอุปกรณ์ที่ส่งคืนได้
โครงการด้านการผลิต โลจิสติกส์ ทรัพย์สินด้านไอที การตรวจสอบ และการตรวจสอบย้อนกลับทางอุตสาหกรรม
การเลือกและการปรับแต่ง
ก่อนการเสนอราคาหรือขอตัวอย่าง ควรยืนยันรายละเอียดโครงการดังต่อไปนี้:
ความถี่ โปรโตคอล ชิป ขนาดแท็ก และระยะอ่านที่คาดหวัง
ประเภทโลหะ ตำแหน่งการติดตั้ง ระยะห่างที่มี และการจัดวางทิศทาง
กาว สกรู หมุดย้ำ การฝัง หรือวิธีการติดตั้งอื่น ๆ
ข้อกำหนดด้านอุณหภูมิ การกระแทก ความชื้น สารเคมี และการสัมผัสกลางแจ้ง
คำถามที่พบบ่อย
ทำไมจึงจำเป็นต้องใช้แท็กติดบนโลหะ?
โลหะสามารถทำให้เกิดการดีจูนหรือสะท้อนพลังงาน RF และลดประสิทธิภาพของฉลาก RFID ทั่วไป การออกแบบสำหรับติดบนโลหะมีจุดประสงค์เพื่อการติดตั้งบนทรัพย์สินที่เป็นโลหะ แต่ระยะอ่านจริงยังคงขึ้นอยู่กับรุ่นแท็ก กำลังของเครื่องอ่าน ตำแหน่งเสาอากาศ การจัดวางทิศทาง และสภาพแวดล้อมในการติดตั้ง
ผลิตภัณฑ์นี้สามารถปรับแต่งสำหรับโครงการได้หรือไม่?
ตัวเลือกที่มีขึ้นอยู่กับรุ่นสินค้าที่เลือก โปรดแจ้งจำนวนที่ต้องการ แพลตฟอร์มทางเทคนิค ความต้องการด้านงานศิลป์หรือการรันเลข และสภาพแวดล้อมของโครงการ เพื่อให้สามารถตรวจสอบการกำหนดค่าที่เหมาะสมก่อนการผลิต
ขอคำแนะนำเฉพาะสำหรับโครงการ
เพื่อให้ได้คำแนะนำและการเสนอราคาที่แม่นยำยิ่งขึ้น โปรดระบุการใช้งาน จำนวนที่ต้องการ เครื่องอ่านหรือระบบที่เข้ากันได้ ขนาดที่ต้องการ พื้นผิวสำหรับติดตั้ง สภาพแวดล้อมการใช้งาน ความต้องการด้านการปรับแต่ง และปลายทางการจัดส่ง ขอแนะนำให้ทดสอบตัวอย่างเมื่อประสิทธิภาพการอ่าน ความเข้ากันได้กับซอฟต์แวร์ หรือความต้านทานต่อสภาพแวดล้อมเป็นสิ่งสำคัญ
รายการแท็ก RFID PCB สำหรับติดบนโลหะ
หมายเหตุ: ระยะการอ่านที่แสดงในตารางด้านล่างอาจแตกต่างจากประสิทธิภาพการใช้งานจริงอย่างมากเนื่องจากสภาพแวดล้อมการทดสอบที่แตกต่างกัน ควรทดสอบกับการใช้งานจริงเสมอเพื่อให้ได้ผลลัพธ์ที่แม่นยำ
| รุ่น | ชิป | ขนาด | ระยะการอ่าน |
| P0603-1 | H3 / H9 | 6x3x4mm | 0.40~0.90m |
| P0606-1 | UCODE8 | 6x6x3mm | 2.30~7.40m |
| P0606-2 | H3 / H9 / UCODE8 | 6x6x4mm | 0.80~1.10m |
| P0701-1 | M750 | 7x1.6x1.6mm | 0.15~1.00m |
| P0703-1 | M4QT | 7x3x1mm | 0.20~1.50m |
| P0803-1 | UCODE8 | 8x3x3mm | 1.00~8.00m |
| P0905-1 | R6P | 9x5x1.6mm | 0.30~1.50m |
| P1003-1 | R6P | 10x3.5x1mm | 0.30~1.50m |
| P1003-2 | M750 | 10x3.5x2mm | 0.40~1.50m |
| P1004-1 | H3 / H9 | 10x4x2mm | 0.75~1.35m |
| P1005-1 | M4QT | 10x5x2mm | 0.60~1.50m |
| P1204-1 | UCODE8 | 12x4x1.5mm | 0.60~1.50m |
| P1204-2 | UCODE8 | 12x4x1.5mm | 0.90~2.40m |
| P1207-1 | M4QT | 12x7x2.5mm | 0.90~2.40m |
| P1307-1 | UCODE8 | 13x7x3mm | 1.50~4.00m |
| P1307-2 | H9 | 13x7x3mm | 0.80~3.00m |
| P1501-1 | M750 | 15x1.8x1.6mm | 0.80~2.00m |
| P1504-1 | UCODE8 | 15x4x2mm | 1.00~8.00m |
| P1604-1W | M750 | 16x4x2mm | 0.80~2.00m |
| P1806-1 | H3 / H9 | 18x6x3mm | 1.80~2.60m |
| P1808-1 | M4QT | 18x8x2.5mm | 1.80~2.60m |
| P2006-1W | H9 | 20x6x2mm | 0.80~2.00m |
| P2020-1 | Qstar-7U | 20x20x3mm | 3.50~5.50m |
| P2208-1 | UCODE8 | 22x8x2.5mm | 2.00~4.00m |
| P2208-2 | UCODE8 | 22x8x2mm | 2.00~4.00m |
| P2208-3 | H3 / H9 | 22x8x3mm | 2.60~4.50m |
| P2309-1 | M750 | 23x9x3.5mm | 2.00~4.00m |
| P2312-1 | H9 | 23x12x2.5mm | 2.00~4.00m |
| P2509-1 | M4QT | 25x9x2.5mm | 2.00~4.00m |
| P2510-1 | UCODE8 | 25x10x2mm | 2.00~4.00m |
| P2510-2 | UCODE8 | 25x10x3mm | 8.50~16.50m |
| P2808-1W | M750 | 28x8x2mm | 2.00~4.00m |
| P2908-1 | H9 | 29x8x1.2mm | 1.50~3.50m |
| P3005-1 | UCODE8 | 30x5x1mm | 0.70~3.10m |
| P3005-2 | H3 / H9 | 30x5x2mm | 0.70~3.10m |
| P3005-3 | UCODE8 | 30x5x3mm | 2.50~6.00m |
| P3010-1 | M4QT/M781 | 30x10x1mm | 1.00~3.60m |
| P3206-1 | M781 | 32x6x1.6mm | 2.00~4.60m |
| P3310-1 | M4QT | 33x10x3mm | 3.00~4.50m |
| P3310-2 | H3 / H9 | 33x10x3.5mm | 2.60~4.50m |
| P3516-1 | M781 | 35x16x2.5mm | 3.50~5.50m |
| P3611-1 | H9 | 36x11x2mm | 3.00~6.00m |
| P3613-1 | M4QT | 36x13x2.5mm | 3.00~5.00m |
| P3613-2 | M781 | 36x13x2.5mm | 3.50~5.50m |
| P3613-3 | UCODE8 | 36x13x3mm | 2.00~3.50m |
| P3613-4 | H3 / H9 | 36x13x3.5mm | 2.50~4.70m |
| P4010-1 | M781 | 40x10x1mm | 2.00~4.60m |
| P4010-2 | H3 / H9 | 40x10x2.1mm | 2.80~4.50m |
| P4010-3 | UCODE8 | 40x10x3mm | 3.00~3.50m |
| P4215-1 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4215-2 | UCODE8 | 42x15x2mm | 5.50~9.60m |
| P4520-1 | H3 / H9 | 45x20x3mm | 3.50~6.00m |
| P4921-1 | ICODE SLIX | 49x21x3mm | 5.00~8.0cm |
| P5010-1 | UCODE8 | 50x10x1mm | 3.00~5.00m |
| P5010-2 | UCODE8 | 50x10x1mm | 4.00~5.00m |
| P5010-3 | M781 | 50x10x3.5mm | 3.50~6.00m |
| P5010-4 | R6P | 50x10x3mm | 3.00~6.00m |
| P5018-1W | M781 | 50x18x1.1mm | 1.20~3.10m |
| P5213-1 | UCODE8 | 52x13x3mm | 3.50~6.00m |
| P5213-2 | H9/M781 | 52x13x3.5mm | 3.50~6.00m |
| P5605-1 | UCODE8 | 56.5x5.0x1.3mm | 1.50~3.50m |
| P5918-1 | M781 | 59x18x3mm | 5.00~9.20m |
| P6015-1W | M781 | 60x15x3mm | 5.00~9.20m |
| P6020-1 | UCODE8 | 60x20x3mm | 6.50~7.00m |
| P6020-2 | UCODE8 | 60x20x3.5mm | 5.50~9.00m |
| P6020L | XBL2005-KX | 60x20*1mm | 3.00~6.00m |
| P6020LM | XBL2005-KX | 60x20*3mm | 3.00~6.00m |
| P6025-1W | H9 | 60x25x2mm | 3.50~6.00m |
| P6030-1W | H9 | 60x30x3mm | 3.50~6.00m |
| P6030-2W | M781 | 60x30x3mm | 4.00~6.00m |
| P7020-1 | H9/M781 | 70x20x3.5mm | 5.00~7.00m |
| P7020-2 | H3 / H9 | 70x20x3.6mm | 6.30~10.00m |
| P7030-1W | H9 | 70x30x3mm | 5.00~9.00m |
| P7035-1 | UCODE8 | 70x35x3.7mm | 5.10~11.30m |
| P7525-1 | UCODE8 | 75x25x3mm | 6.30~10.30m |
| P7920-1 | M4QT | 79x20x2.5mm | 5.00~9.00m |
| P8005-1 | UCODE8 | 80x5x2mm | 3.00~4.00m |
| P8008-1 | H3 / H9 | 80x8x3.5mm | 3.10~4.20m |
| P8020-1 | UCODE8 | 80x20x3mm | 6.00~9.00m |
| P8020-2 | H9/M781 | 80x20x3.5mm | 5.00~7.00m |
| P9020-1 | H3 / H9 | 90x20x3.7mm | 6.30~10.80m |
| P9020-2 | H3 / H9 | 90x20x5mm | 6.30~10.80m |
| P9525-1 | UCODE8 | 95x25x3.5mm | 3.00~6.50m |
| P9525-2 | UCODE8 | 95x25x3mm | 8.00~12.50m |
| P9525-3 | H3 / H9 / M4QT | 95x25x3.55mm | 4.30~9.60m |
| P9525-4 | H9 | 95x25x3mm | 3.00~6.50m |
| P9525-5 | M780 | 95x25x3mm | 6.30~10.80m |
| P9525-6 | Ucode 7xm | 95x25x3.5mm | 3.00~6.50m |
| P11009-1 | UCODE8 | 110x9.6x1.2mm | 10.00~13.00m |
| P13060-1 | UCODE8 | 130x60x3.9mm | 7.00~21.00m |
| PD04-1 | M781 | D4.5x3mm | 0.30~1.10m |
| PD05-1 | UCODE8 | D5x3mm | 0.80~6.20m |
| PD06-1 | UCODE8 | D6x1.6mm | 0.10~1.20m |
| PD06-2 | M781 | D6x2.5mm | 0.70~1.20m |
| PD06-3 | H3 / H9 / UCODE8 | D6x4mm | 0.45~0.85m |
| PD09-1 | M781 | D09x3mm | 1.50~2.60m |
| PD10-1 | M750 | D10x1.6mm | 0.30~1.30m |
| PD10-1 | UCODE8 | D10x3mm | 1.50~4.00m |
| PD10-2 | M4QT | D10x2mm | 0.40~1.20m |
| PD12-1W | R6P | D12x11x3.5mm | 0.80~1.50m |
| PD13-1 | H3 / H9 | D13x2mm | 0.90~1.50m |
| PD16-1 | UCODE8 | D16x2mm | 2.00~6.00m |
| PD16-2 | M4QT | D16x2.5mm | 1.20~3.00m |
| PD16-3 | M780 | D16x3mm | 1.50~3.30m |
| PD17-1 | H9 | D17x2.5mm | 1.50~3.30m |
| PD18-1 | H9 | D18x2.5mm | 1.50~3.30m |
| PD20-1 | UCODE8 | D20x2mm | 2.50~4.20m |
| PD20-2 | H9 | D20x2.5mm | 1.20~2.00m |
| PD20-3 | M780 | D20x3mm | 2.00~3.70m |
| PD25-1 | H9 | D25x2.5mm | 2.00~3.70m |
| PD25-2 | UCODE9 | D25x9.8x3mm | 3.50~6.50m |
| PD40-1 | R6-P | D40x3mm | 3.50~6.80m |
