เครื่องอ่านบัตร IC ระบบ HF สำหรับเข้าใช้ปลอดภัย

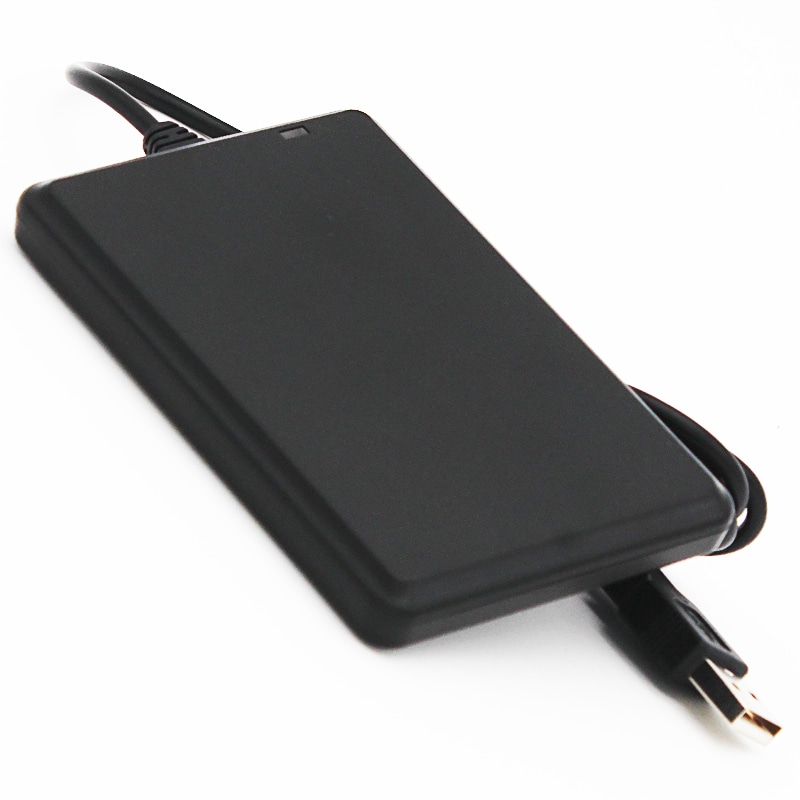

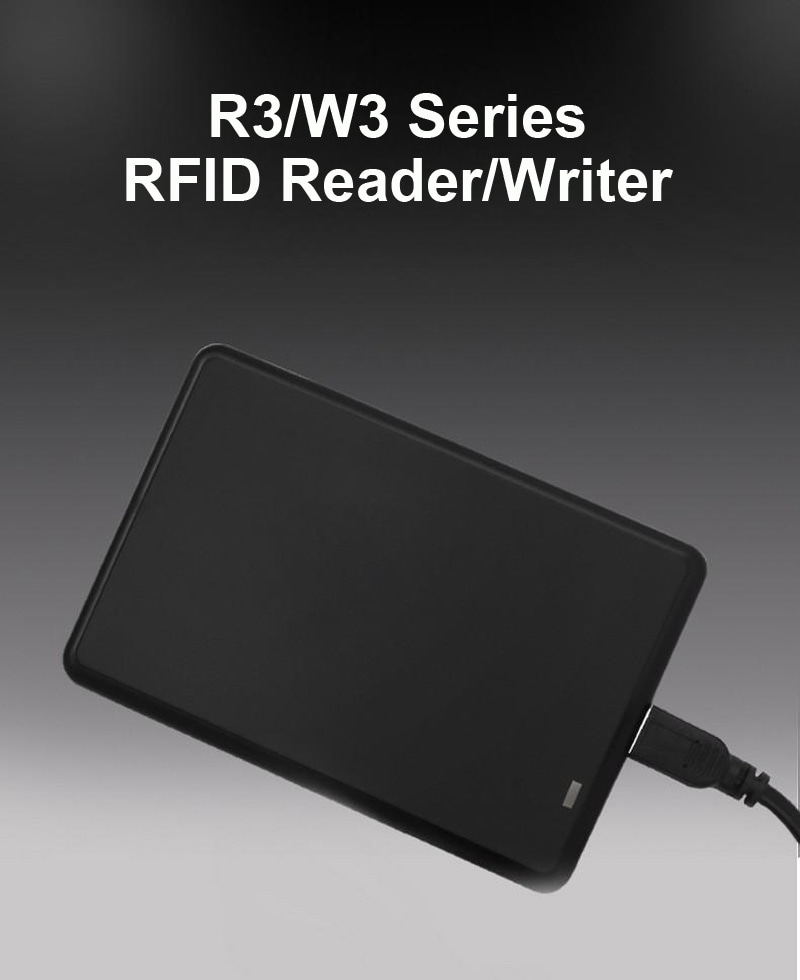

เครื่องอ่าน/เขียนบัตร RFID ซีรีส์ R3/W3 เป็นเครื่องอ่านบัตรแบบอเนกประสงค์ที่ออกแบบโดยใช้เทคโนโลยีคลื่นความถี่วิทยุแบบไม่สัมผัส ในระหว่างการใช้งานสามารถเสียบและถอดได้อย่างอิสระ (plug-and-play) โดยไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก ผู้ใช้ไม่จำเป็นต้องติดตั้งซอฟต์แวร์ไดรเวอร์ใด ๆ และให้ประสิทธิภาพการอ่านที่เสถียร แม่นยำ และเชื่อถือได้ ถูกนำไปใช้อย่างแพร่หลายในด้านต่าง ๆ เช่น ร้านอินเทอร์เน็ตคาเฟ่ การจัดการสมาชิก ระบบป้องกันการปลอมแปลงต่าง ๆ การควบคุมกระบวนการผลิต และการเก็บรวบรวมข้อมูล

ตารางรุ่นสินค้าสำหรับเครื่องอ่าน/เขียนบัตร RFID ซีรีส์ R3/W3

หมายเหตุ:

1. R/O: อ่านอย่างเดียว (Read-Only); R/W: อ่าน-เขียน (Read-Write)

2. R30D อ่าน UID ของชิป LF (เช่น EM4200, TK4100) รองรับการตั้งค่ารูปแบบเอาต์พุต UID อินเทอร์เฟซ: USB

3. R30H อ่านบัตร HID อินเทอร์เฟซ: USB

4. R31D อ่าน UID ของชิป LF (เช่น EM4200, TK4100) รองรับการตั้งค่ารูปแบบเอาต์พุต UID อินเทอร์เฟซ: RS232

5. R30DC: เครื่องอ่าน RFID แบบสองความถี่ อ่าน UID ของชิป LF (เช่น EM4200, TK4100) และชิป HF ISO14443A (เช่น FM11RF08, Mifare S50) รองรับการตั้งค่ารูปแบบเอาต์พุต UID อินเทอร์เฟซ: USB

6. R30C อ่าน UID ของชิป HF ISO14443A (เช่น FM11RF08, Mifare S50) รองรับการตั้งค่ารูปแบบเอาต์พุต UID อินเทอร์เฟซ: USB

7. R30B อ่าน UID ของชิป HF ISO14443A & ISO14443B อินเทอร์เฟซ: USB

8. R3093 อ่าน UID ของชิป HF ISO15693 (เช่น ICODE SLI/SLIX) รองรับการตั้งค่ารูปแบบเอาต์พุต UID อินเทอร์เฟซ: USB

9. R31C อ่าน UID ของชิป HF ISO14443A (เช่น FM11RF08, Mifare S50) รองรับการตั้งค่ารูปแบบเอาต์พุต UID อินเทอร์เฟซ: RS232

10. R31B อ่าน UID ของชิป HF ISO14443A & ISO14443B อินเทอร์เฟซ: RS232

11. R3193 อ่าน UID ของชิป HF ISO15693 (เช่น ICODE SLI/SLIX) รองรับการตั้งค่ารูปแบบเอาต์พุต UID อินเทอร์เฟซ: RS232

12. W30A: เครื่องอ่าน/เขียนอเนกประสงค์สำหรับชิป HF ISO14443A (เช่น FM11RF08, Mifare S50) พร้อม SDK สำหรับการพัฒนาแบบกำหนดเอง อินเทอร์เฟซ: USB

13. W30S: เครื่องอ่าน/เขียน RFID แบบเต็มเซกเตอร์ที่สามารถอ่านข้อมูลจากเซกเตอร์ที่กำหนดได้อย่างมีประสิทธิภาพ สามารถสลับระหว่างโหมดอ่านอย่างเดียวและโหมดอ่าน-เขียนได้อย่างอิสระ โปรโตคอล: ISO14443A อินเทอร์เฟซ: USB

14. W3093: เครื่องอ่าน/เขียนอเนกประสงค์สำหรับชิป HF ISO15693 (เช่น ICODE SLI/SLIX) พร้อม SDK สำหรับการพัฒนาแบบกำหนดเอง อินเทอร์เฟซ: USB

15. W30Q: เครื่องอ่าน/เขียนอเนกประสงค์สำหรับชิป HF หลายโปรโตคอล (ISO14443A/ISO14443B/ISO15693) พร้อม SDK สำหรับการพัฒนาตามความต้องการ อินเทอร์เฟซ: USB

16. W31A: เครื่องอ่าน/เขียนอเนกประสงค์สำหรับชิป HF ISO14443A (เช่น FM11RF08, Mifare S50) พร้อม SDK สำหรับการพัฒนาตามความต้องการ อินเทอร์เฟซ: RS232

17. W3193: เครื่องอ่าน/เขียนอเนกประสงค์สำหรับชิป HF ISO15693 (เช่น ICODE SLI/SLIX) พร้อม SDK สำหรับการพัฒนาตามความต้องการ อินเทอร์เฟซ: RS232

18. W31Q: เครื่องอ่าน/เขียนอเนกประสงค์สำหรับชิป HF หลายโปรโตคอล (ISO14443A/ISO14443B/ISO15693) พร้อม SDK สำหรับการพัฒนาตามความต้องการ อินเทอร์เฟซ: RS232

พารามิเตอร์พื้นฐานของเครื่องอ่าน/เขียน RFID ซีรีส์ R3/W3：

เครื่องอ่านควบคุมการเข้าถึง 13.56MHz สำหรับโครงการบัตรที่มีความปลอดภัย

ซีรีส์ SCIVAS R3/W3 เป็นเครื่องอ่านควบคุมการเข้าถึง 13.56MHz ขนาดกะทัดรัดที่ออกแบบมาสำหรับโครงการที่ต้องการการระบุบัตร HF ที่เสถียร การเชื่อมต่อกับโฮสต์ที่ง่าย และการใช้งานประจำวันได้อย่างเชื่อถือได้ เหมาะสำหรับซอฟต์แวร์ควบคุมการเข้าถึง เทอร์มินัลลงทะเบียนสมาชิก การเก็บข้อมูลการลงเวลา สถานีเช็คอินผู้เยี่ยมชม ระบบจำหน่ายสินค้าหรือตู้ล็อกเกอร์ และจุดลงทะเบียนขนาดเล็กบนโต๊ะที่ผู้ปฏิบัติงานต้องการการตอบสนองบัตรที่รวดเร็วโดยไม่ต้องเดินสายที่ซับซ้อน เครื่องอ่านถูกสร้างขึ้นจากเทคโนโลยีคลื่นความถี่วิทยุแบบไม่สัมผัส ดังนั้นจึงสามารถนำบัตรมาใกล้บริเวณอ่านได้โดยไม่เกิดการสึกหรอทางกายภาพบนพื้นผิวบัตรหรือตัวเครื่อง

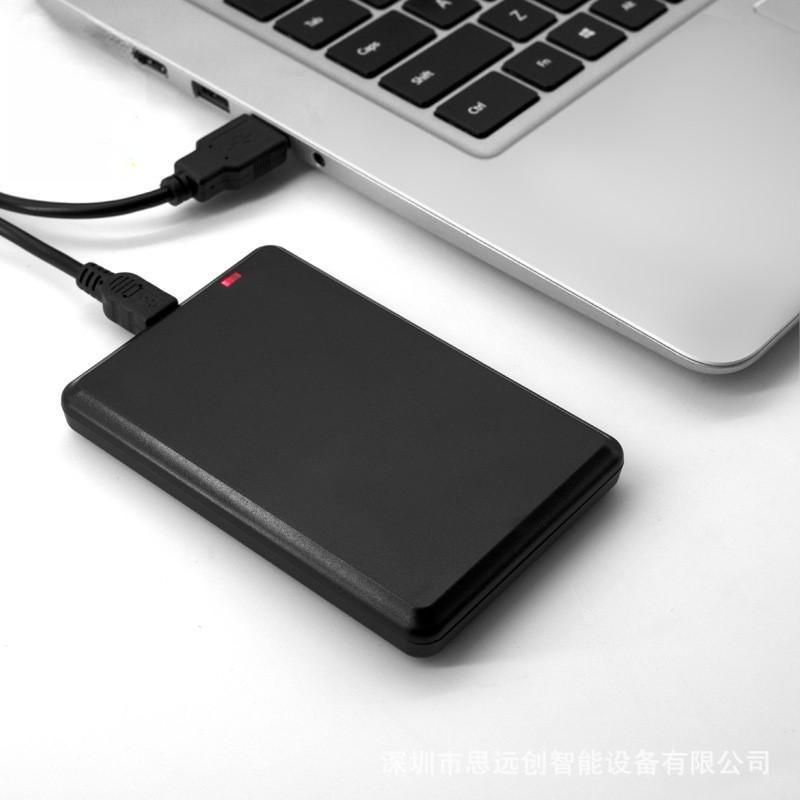

สำหรับผู้สร้างระบบ คุณค่าที่ใช้งานได้จริงที่สุดคือโครงสร้างรุ่นที่ยืดหยุ่น รุ่น R3 เน้นการอ่าน UID ในขณะที่รุ่น W3 รองรับฟังก์ชันอ่าน-เขียนสำหรับโครงการที่ต้องการอ่านหรือเขียนข้อมูลบัตร รุ่น USB สะดวกสำหรับการลงทะเบียนบนพีซีและเทอร์มินัลแผนกต้อนรับ ส่วนรุ่น RS232 มีประโยชน์เมื่อเครื่องอ่านต้องเชื่อมต่อกับคอนโทรลเลอร์ บอร์ดฝังตัว คีออสก์ คอมพิวเตอร์อุตสาหกรรม หรืออุปกรณ์จัดการการเข้าถึง ซึ่งทำให้ผลิตภัณฑ์มีความยืดหยุ่นมากกว่าเครื่องอ่านบนโต๊ะที่ใช้สำหรับงานเดียว โดยเฉพาะอย่างยิ่งเมื่อโครงการหนึ่งรวมทั้งซอฟต์แวร์สำนักงานและการผสานรวมด้านฮาร์ดแวร์

โปรโตคอลและความเข้ากันได้ของบัตร

เครื่องอ่านควบคุมการเข้าถึง HF นี้สามารถเลือกได้สำหรับข้อกำหนด ISO14443A, ISO14443B, ISO15693 หรือหลายโปรโตคอล ขึ้นอยู่กับรุ่น ชิปที่รองรับโดยทั่วไป ได้แก่ MIFARE S50, FM11RF08, AT88RF020, ICODE SLI, ICODE SLIX และบัตร HF ที่เกี่ยวข้อง หากโครงการควบคุมการเข้าถึงของคุณใช้ป้ายพนักงาน บัตรสมาชิก บัตรผู้เยี่ยมชม หรือ บัตร RFID แบบกำหนดเองอยู่แล้ว SCIVAS สามารถช่วยจับคู่รุ่นเครื่องอ่านกับประเภทชิป รูปแบบเอาต์พุต และวิธีการสื่อสารซอฟต์แวร์ก่อนการผลิตจำนวนมาก

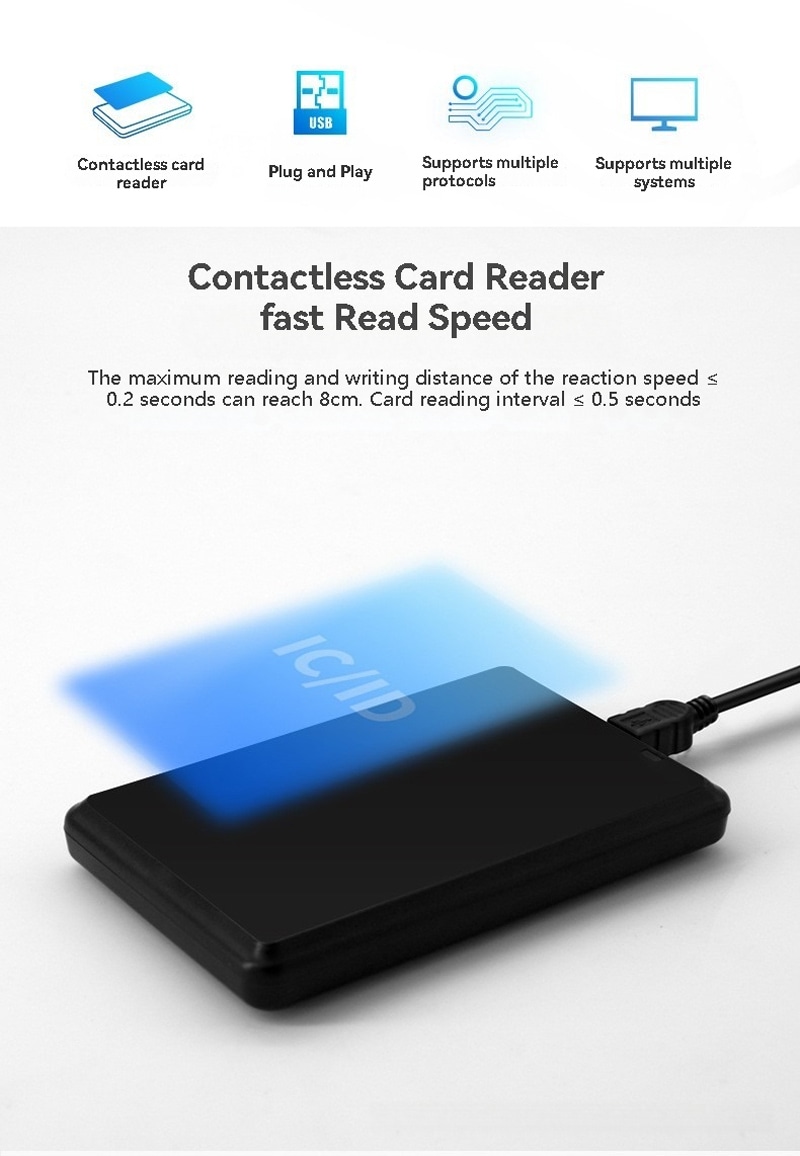

ระยะการอ่านสูงสุด 80 มม. ในสภาวะบัตรและสภาพแวดล้อมที่เหมาะสม ให้ความคลาดเคลื่อนเพียงพอสำหรับการแตะบัตรอย่างรวดเร็วในขณะที่ยังคงรักษาโซนการอ่านระยะสั้นที่ควบคุมได้ การตอบสนองที่รวดเร็วเป็นข้อได้เปรียบที่สำคัญอีกประการหนึ่ง: เครื่องอ่านรองรับเวลาอ่านน้อยกว่า 100 ms ช่วงเวลาการอ่านน้อยกว่า 0.5 วินาที และความเร็วในการอ่านน้อยกว่า 0.2 วินาที ในโต๊ะต้อนรับที่ยุ่งวุ่นวายหรือเคาน์เตอร์สมาชิก ช่วยลดการแตะซ้ำและปรับปรุงประสบการณ์ของผู้ปฏิบัติงาน

การออกแบบฮาร์ดแวร์เพื่อการติดตั้งที่ง่ายดาย

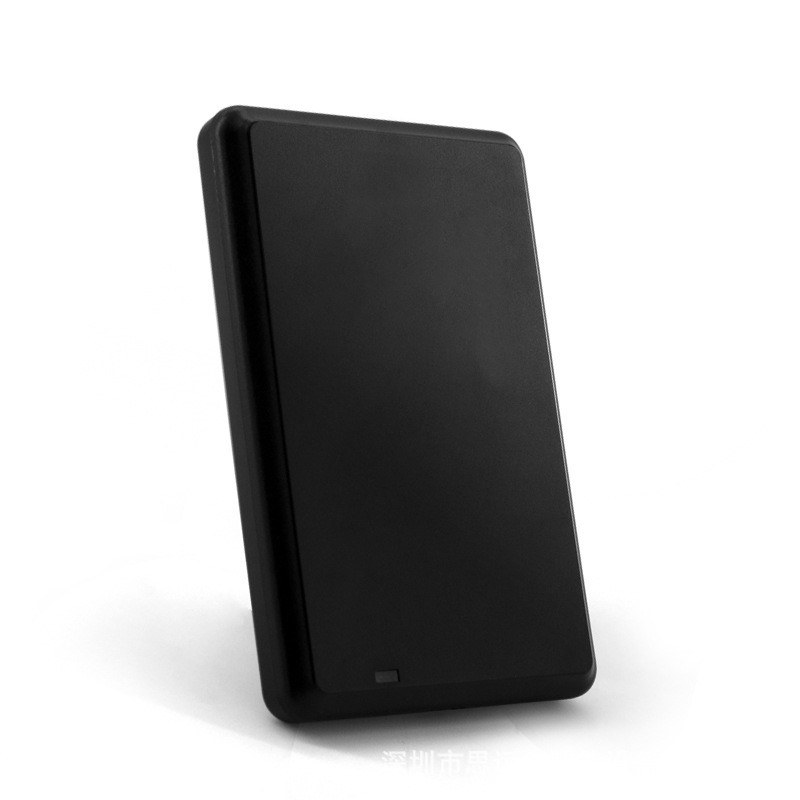

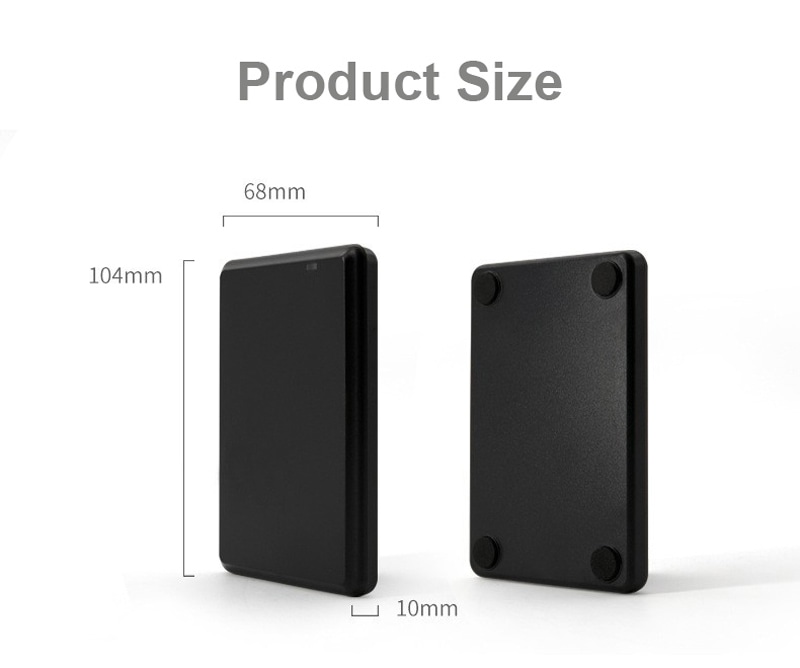

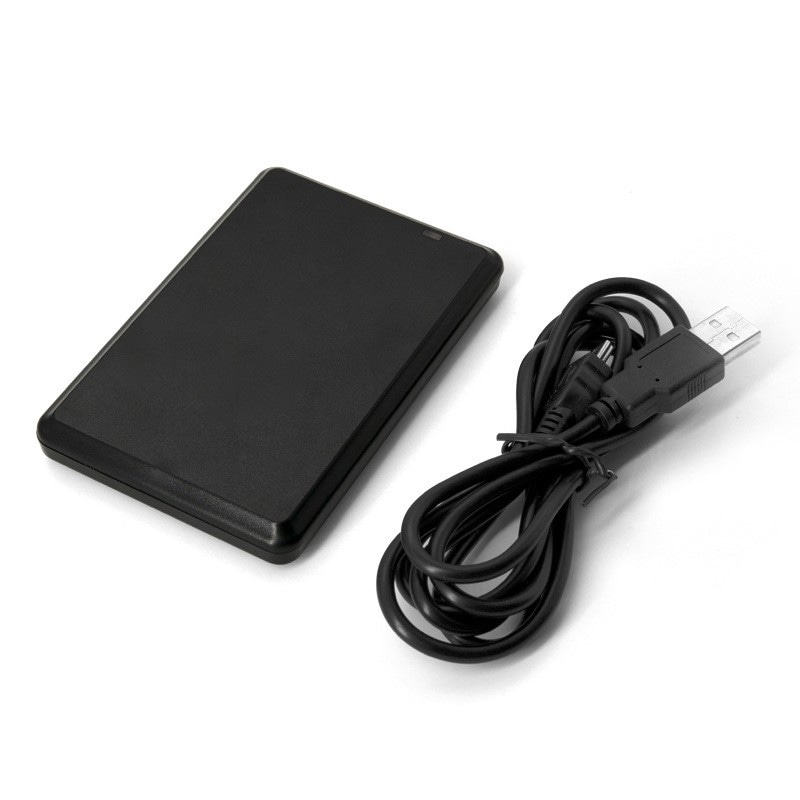

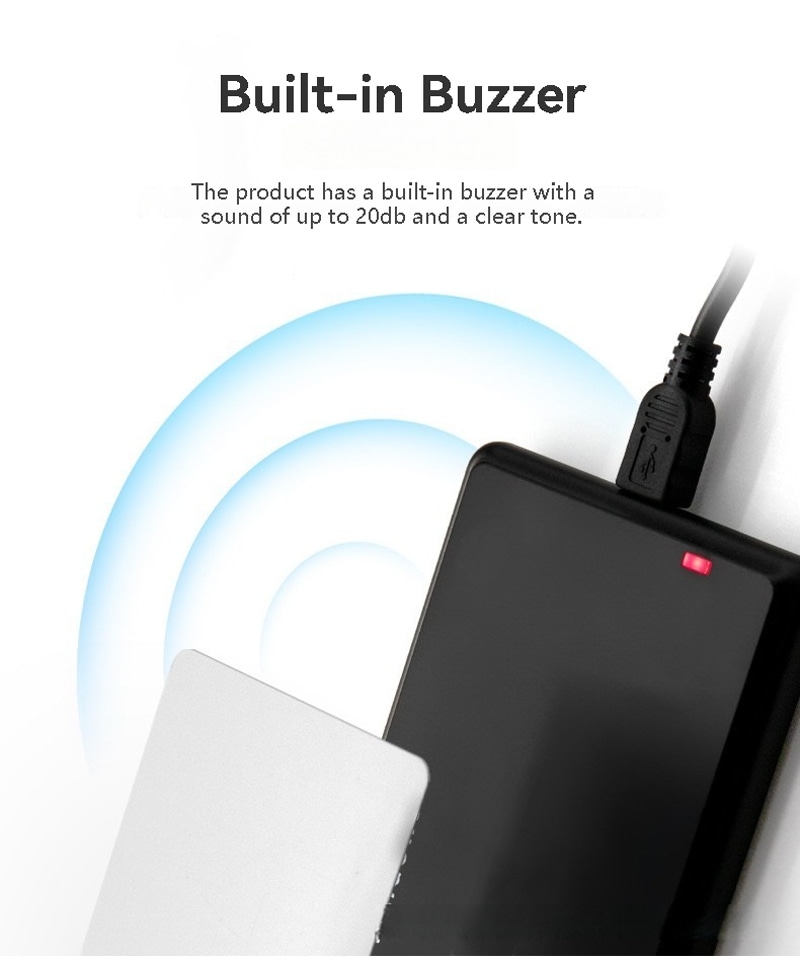

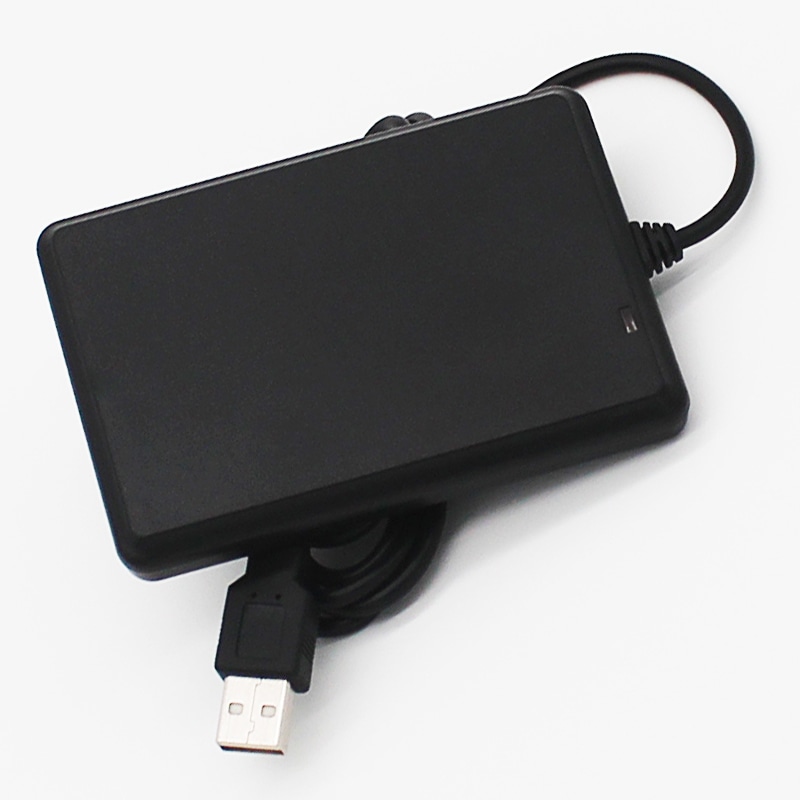

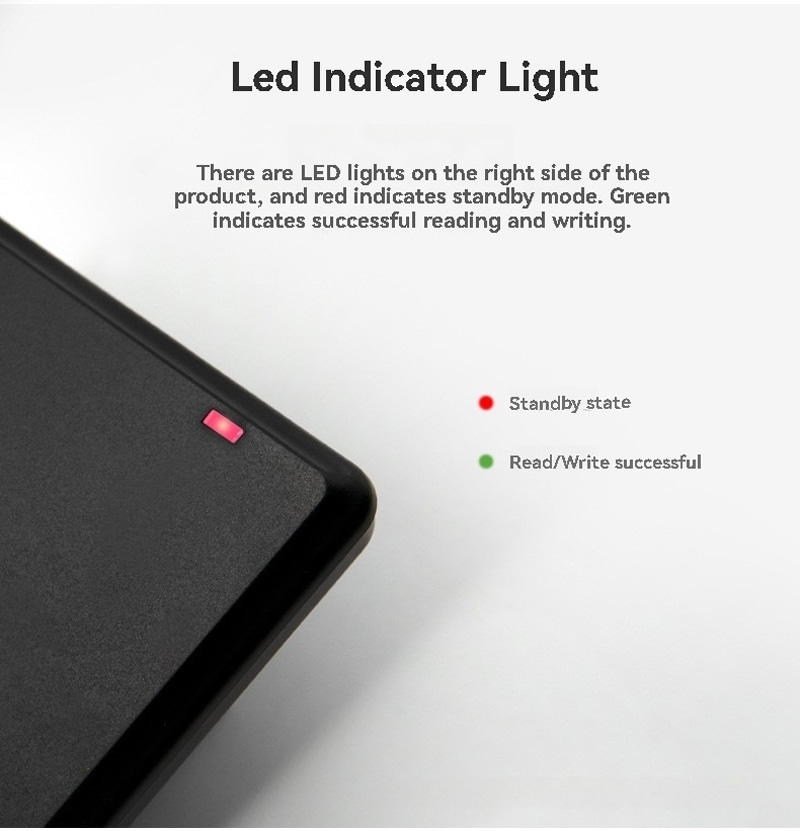

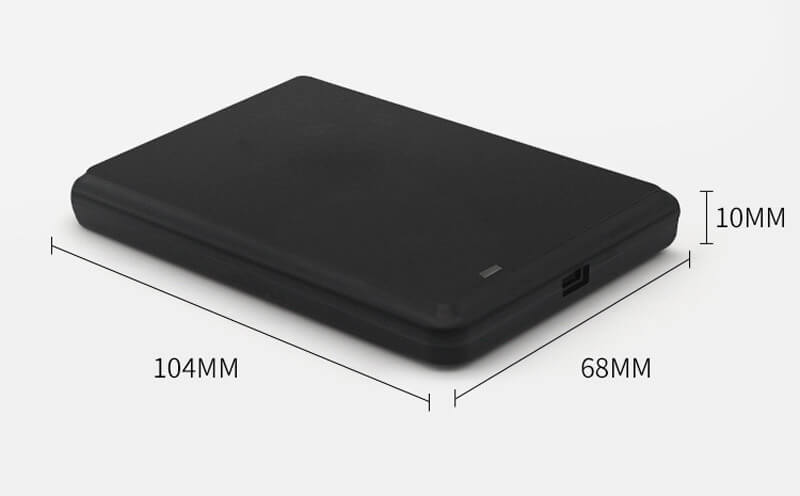

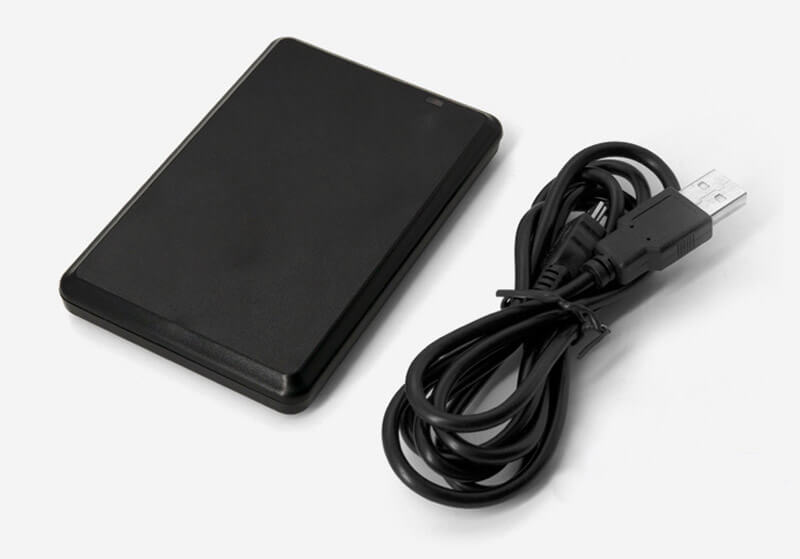

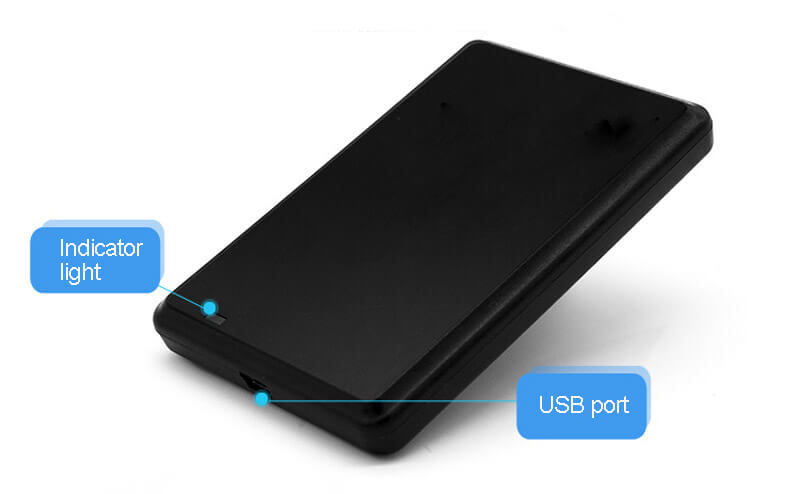

อุปกรณ์ใช้เปลือก ABS สีดำที่มีตัวเครื่องบาง 104×68×10 มม. ทำให้ง่ายต่อการวางบนโต๊ะ ติดตั้งใกล้เครื่องปลายทาง หรือติดตั้งในตู้ขนาดกะทัดรัด แหล่งจ่ายไฟ DC 5V และกระแสทำงานต่ำ 100 mA รองรับการติดตั้งที่เรียบง่าย สายเคเบิลในตัวขนาด 1400 มม. ให้ความยืดหยุ่นในการเดินสายแก่ผู้ติดตั้งมากขึ้น และ LED สองสีพร้อมกริ่งให้ผลตอบรับที่ชัดเจน: สีแดงสำหรับสถานะสแตนด์บาย และสีเขียวสำหรับการอ่านหรือเขียนสำเร็จ การยืนยันที่มองเห็นและได้ยินนี้มีประโยชน์สำหรับการลงทะเบียนเข้าใช้ การยืนยันตัวตน และจุดเก็บบัตรแบบไม่ต้องมีพนักงาน

ความเข้ากันได้กับ WinXP, WinCE, Win7, Win10, Win11, Linux และ Android ช่วยให้นักพัฒนาสามารถใช้แพลตฟอร์มฮาร์ดแวร์เดียวกันในสภาพแวดล้อมเทอร์มินัลที่แตกต่างกัน สำหรับรุ่นอ่าน-เขียน การสนับสนุน SDK สามารถช่วยทีมซอฟต์แวร์ในการสร้างฟังก์ชันการออกบัตรที่ปรับแต่ง การจัดการข้อมูลเซกเตอร์ หรือการโต้ตอบกับฐานข้อมูลภายใน สำหรับรุ่นอ่านอย่างเดียว การกำหนดค่ารูปแบบผลลัพธ์ UID ช่วยให้ผู้รวมระบบจัดรูปแบบหมายเลขบัตรให้สอดคล้องกับแพลตฟอร์มการเข้าถึงที่มีอยู่หรือซอฟต์แวร์สมาชิก

การใช้งานและการจับคู่โปรเจกต์

SCIVAS วางตำแหน่งผลิตภัณฑ์นี้สำหรับผู้ซื้อที่ต้องการเครื่องอ่าน RFID 13.56MHz สำหรับการเข้าถึงที่เชื่อถือได้ มากกว่าอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคที่เน้นการตกแต่ง สามารถใช้สำหรับการลงทะเบียนบัตรพนักงาน การยืนยันบัตรประจำตัวนักเรียน การเช็คอินสมาชิก บันทึกการเข้าถึงห้องเครื่องมือ เทอร์มินัลบันทึกเวลา ระบุตัวตนผู้ใช้ที่ตู้คีออส การเก็บข้อมูลสายการผลิต และการจัดการป้องกันการปลอมแปลง นอกจากนี้ยังทำงานได้ดีในฐานะอุปกรณ์อ่านบัตรส่วนหน้าเมื่อระบบที่กว้างขึ้นประกอบด้วย เครื่องอ่านควบคุมการเข้าถึง RFID, เทอร์มินัลควบคุมการเข้าถึง, ตัวควบคุมประตู หรือซอฟต์แวร์จัดการตัวตนส่วนหลัง

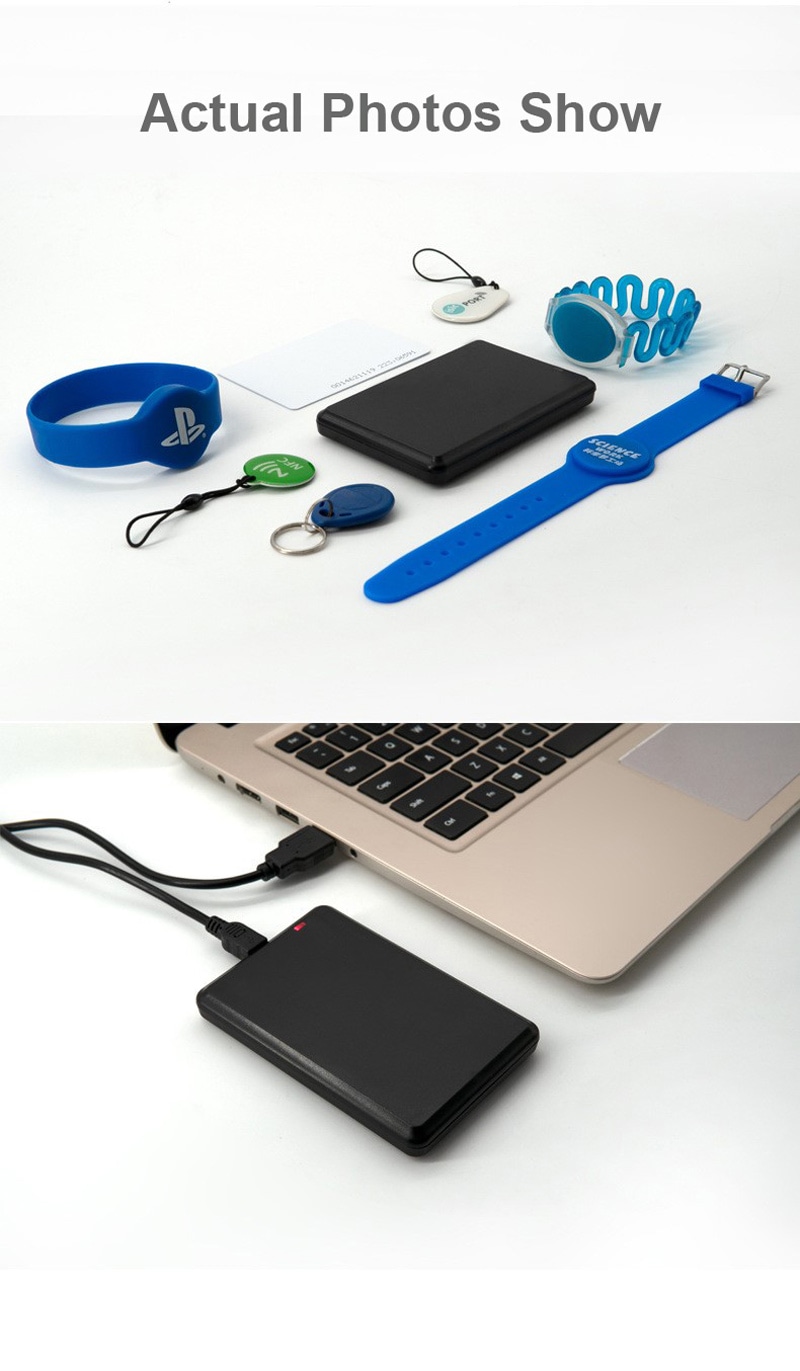

สำหรับโรงแรม ฟิตเนส สำนักงานร่วม คลับ โรงงาน และเคาน์เตอร์บริการ เครื่องอ่านช่วยแปลงการแสดงบัตรทางกายภาพเป็นข้อมูลตัวตนดิจิทัล พฤติกรรมการอ่านระยะสั้นที่เสถียรลดการอ่านโดยบังเอิญจากบัตรที่อยู่ใกล้เคียง ในขณะที่ตัวเครื่องขนาดเล็กช่วยให้พื้นที่เทอร์มินัลดูสะอาด เมื่อโปรเจกต์ต้องการชุดข้อมูลรับรองที่สมบูรณ์ SCIVAS ยังสามารถจัดหาบัตร พวงกุญแจ หรือสายรัดข้อมือได้ สำหรับการเช็คอินงานอีเวนต์หรือสภาพแวดล้อมแบบไร้เงินสด แนวคิดระบบเดียวกันสามารถขยายไปยัง สายรัดข้อมือ RFID เมื่อต้องการระบุตัวตนแบบสวมใส่ที่ใช้มือเป็นอิสระ

การปรับแต่งและการสนับสนุนจากโรงงาน

ในฐานะผู้ผลิตผลิตภัณฑ์ RFID SCIVAS สามารถสนับสนุนการเลือกโมเดล ข้อกำหนดด้านโลโก้ การตรวจสอบความเข้ากันได้ของบัตร การกำหนดรูปแบบเอาต์พุต และการหารือด้านการผสานรวมก่อนการยืนยันคำสั่งซื้อ โครงการที่แตกต่างกันอาจต้องใช้การอ่านแบบ USB plug-and-play, การสื่อสาร RS232, การรองรับบัตรหน่วยความจำยาว ISO15693 หรือการเขียนบัตรแบบ MIFARE แทนที่จะบังคับให้ผู้ซื้อทุกรายใช้การกำหนดค่าแบบเดียว เราเริ่มจากการช่วยยืนยันประเภทบัตร ระบบโฮสต์ รูปแบบเอาต์พุตข้อมูลที่คาดหวัง และสภาพแวดล้อมการทำงาน ซึ่งช่วยลดความเสี่ยงในการผสานรวมและทำให้เครื่องอ่านควบคุมการเข้าถึง 13.56MHz ติดตั้งได้ง่ายขึ้นในสถานการณ์ทางธุรกิจจริง

คำถามที่พบบ่อย

การใช้งานหลักของเครื่องอ่านควบคุมการเข้าถึง 13.56MHz นี้คืออะไร?

ส่วนใหญ่ใช้สำหรับอ่านหรือเขียนบัตร HF IC สำหรับการควบคุมการเข้าถึง การลงทะเบียนสมาชิก การลงเวลา การจัดการผู้มาเยือน การระบุตัวตนที่ตู้คีออส และระบบเก็บข้อมูล ฟังก์ชันที่แน่นอนขึ้นอยู่กับรุ่นที่เลือก บางรุ่นอ่านได้เฉพาะหมายเลข UID ในขณะที่รุ่น W3 อื่นๆ รองรับฟังก์ชันอ่าน-เขียนสำหรับการพัฒนา software หรือโครงการออกบัตร

เครื่องอ่านรุ่นนี้รองรับทั้งพอร์ต USB และ RS232 หรือไม่

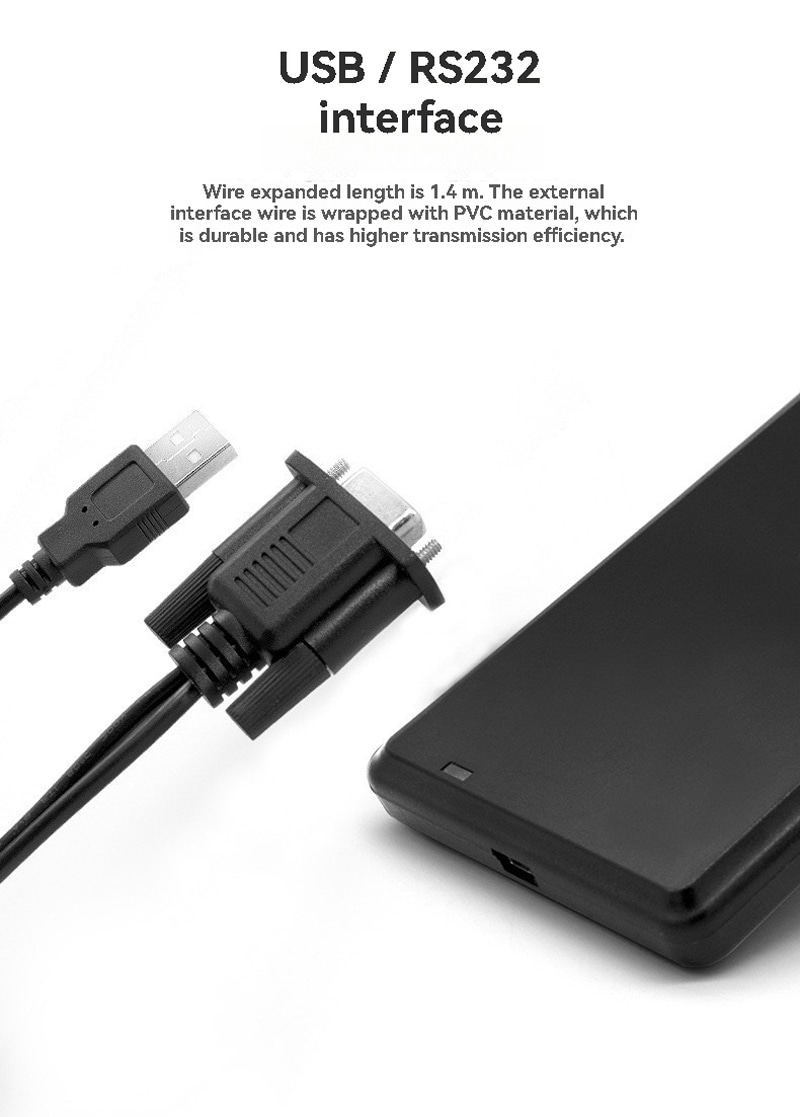

ใช่ ซีรีส์ R3/W3 มีตัวเลือกรุ่น USB และ RS232 USB มักเป็นที่นิยมสำหรับ software บน PC การลงทะเบียนที่เคาน์เตอร์ หรือการออกบัตรบนเดสก์ท็อป RS232 มักถูกเลือกสำหรับตัวควบคุม เทอร์มินัลแบบฝัง คอมพิวเตอร์อุตสาหกรรม และระบบการเข้าถึงแบบกำหนดเองที่การสื่อสารแบบอนุกรมง่ายต่อการรวมและบำรุงรักษา

โปรโตคอลบัตร HF ใดบ้างที่สามารถรองรับได้?

ขึ้นอยู่กับรุ่น เครื่องอ่านสามารถรองรับ ISO14443A, ISO14443B, ISO15693 หรือข้อกำหนดบัตร HF แบบหลายโปรโตคอล ตัวอย่างชิปทั่วไป ได้แก่ MIFARE S50, FM11RF08, AT88RF020, ICODE SLI และ ICODE SLIX ก่อนสั่งซื้อ ควรยืนยันชิปบัตรและรูปแบบเอาต์พุตที่ต้องการ

เครื่องอ่านนี้ใช้งานได้โดยไม่ต้องติดตั้งไดรเวอร์หรือไม่?

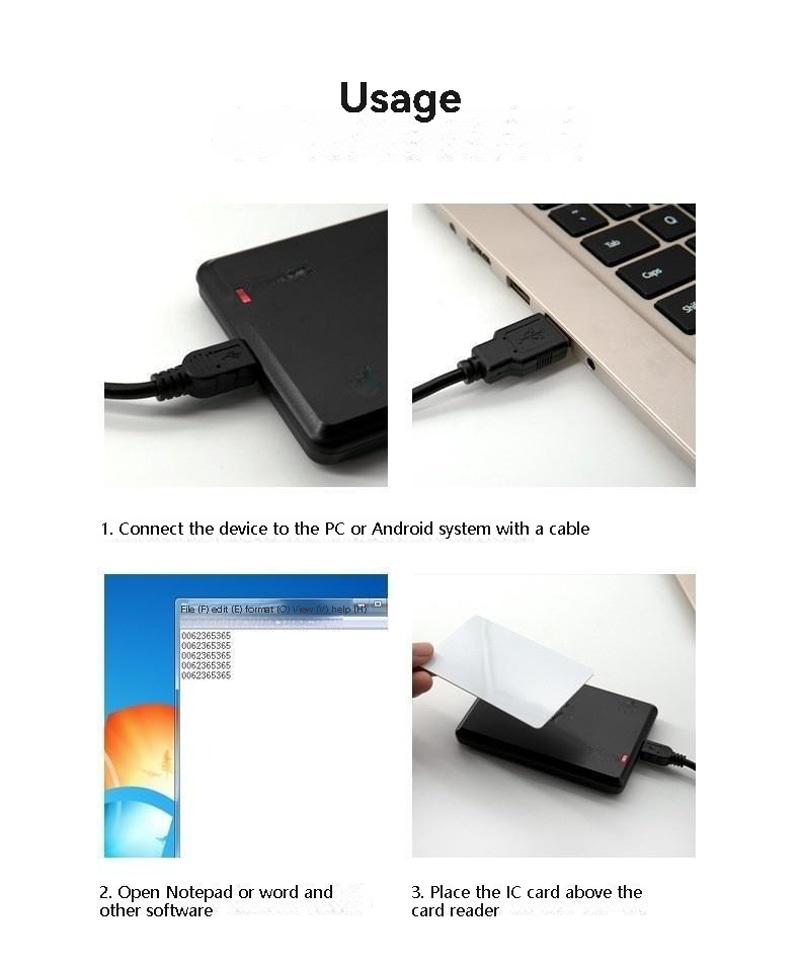

สำหรับการใช้งานอ่าน USB หลายประเภท อุปกรณ์สามารถใช้ในขั้นตอนการทำงานแบบ plug-and-play โดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก พฤติกรรม software จริงยังคงขึ้นอยู่กับรุ่นที่เลือก ระบบปฏิบัติการของโฮสต์ และโหมดเอาต์พุต SCIVAS สามารถช่วยยืนยันได้ว่าโครงการของคุณต้องการเอาต์พุต UID แบบไม่ต้องไดรเวอร์ การสนับสนุน SDK หรือคำสั่งสื่อสารแบบอนุกรมหรือไม่

ระยะการอ่านที่คาดหวังได้ในการใช้งานจริงเป็นเท่าใด?

ระยะการทำงานอ้างอิงอยู่ที่ 0 ถึง 80 มม. แต่ระยะทางจริงขึ้นอยู่กับขนาดเสาอากาศของการ์ด ชนิดชิป โลหะโดยรอบ ตำแหน่งติดตั้งเครื่องอ่าน และสภาพแวดล้อมทางไฟฟ้า สำหรับการใช้งานควบคุมการเข้า-ออกหรือลงทะเบียน ความสามารถระยะสั้นของ HF นี้มักเป็นสิ่งที่ต้องการ เพราะช่วยลดการอ่านการ์ดข้างเคียงโดยไม่ตั้งใจ

เหมาะสำหรับการผสานรวมซอฟต์แวร์ที่กำหนดเองหรือไม่?

เหมาะ โดยเฉพาะอย่างยิ่งเมื่อเลือกรุ่นเครื่องอ่าน-เขียน W3 หรือรุ่นที่มีเอาต์พุต UID ที่กำหนดค่าได้ นักพัฒนาสามารถใช้อินเทอร์เฟซที่เหมาะสมและทรัพยากร SDK ที่มีอยู่เพื่อสร้างขั้นตอนการลงทะเบียนการ์ด การอ่านเซกเตอร์ การเขียนข้อมูล การยืนยันตัวตน หรือเวิร์กโฟลว์ที่เชื่อมโยงกับฐานข้อมูล เพื่อผลลัพธ์ที่มั่นคง SCIVAS แนะนำให้ทดสอบการ์ดตัวอย่างและคำสั่งซอฟต์แวร์ก่อนการติดตั้งใช้งานเต็มรูปแบบ

ฉันควรเลือกระหว่างรุ่นอ่านอย่างเดียวกับรุ่นอ่านและเขียนอย่างไร

เลือกโมเดลอ่านอย่างเดียวหากระบบของคุณต้องการเพียงระบุหมายเลขบัตรและส่งต่อไปยังซอฟต์แวร์ควบคุมการเข้าถึงหรือระบบสมาชิก เลือกโมเดลอ่าน-เขียนหากโครงการต้องการเข้ารหัสบัตร เขียนข้อมูลเซกเตอร์ จัดการข้อมูลผู้ใช้บนบัตร หรือพัฒนาแอปพลิเคชันบัตร IC ขั้นสูงผ่านซอฟต์แวร์
