โมดูลเครื่องอ่าน TTL HF RFID ฝังในระบบ OEM

R15C เป็นเครื่องอ่านบัตรสมาร์ท RFID ความถี่ 13.56MHz แบบตั้งโต๊ะประสิทธิภาพสูงที่ไม่ต้องติดตั้งไดรเวอร์ ระยะอ่านสูงสุดถึง 80mm ไม่เพียง&มีรูปลักษณ์เรียบง่าย แต่ยังให้ข้อมูลที่เสถียรและเชื่อถือได้ ใช้งานอย่างแพร่หลายในระบบและโครงการ RFID Radio Frequency Identification เช่น ระบบจัดการที่จอดรถอัตโนมัติ การระบุตัวตนส่วนบุคคล เครื่องควบคุมการเข้าถึง ระบบควบคุมการเข้าถึงในสายการผลิต เป็นต้น

R15C อ่าน UID ของชิป HF ISO14443A (เช่น FM11RF08, Mifare S50) รองรับการตั้งค่ารูปแบบการส่งออก UID อินเทอร์เฟซ: USB



โมดูลอ่าน RFID HF แบบ TTL สำหรับการอ่านบัตรแบบฝังตัว

SCIVAS พัฒนาโมดูลอ่าน TTL HF RFID นี้สำหรับโครงการที่ต้องการการรู้จำบัตร 13.56MHz ที่เชื่อถือได้ภายในอุปกรณ์ แผงควบคุม ตู้บริการ เครื่องสแกนเวลา อุปกรณ์ต่อพ่วงการชำระเงิน และอุปกรณ์เก็บข้อมูลขนาดกะทัดรัด แทนที่จะมองเครื่องอ่านเป็นเพียงอุปกรณ์เสริม การออกแบบมุ่งเน้นการจับ UID ที่ทำซ้ำได้ การตอบสนองการทำงานที่ชัดเจน และพฤติกรรมเอาต์พุตที่ยืดหยุ่นสำหรับผู้สร้างระบบ ผลิตภัณฑ์นี้อยู่ในกลุ่มเครื่องอ่าน RFIDที่กว้างขึ้นของเรา แต่หน้านี้เขียนขึ้นสำหรับผู้ซื้อที่กำลังมองหาโมดูลเครื่องอ่านแบบฝังที่ใช้งานได้จริง มากกว่าเครื่องสแกนตั้งโต๊ะทั่วไป

โมดูลอ่าน RFID 13.56MHz สำหรับการรวมระบบ OEM

โมดูลนี้ทำงานที่ 13.56MHz และเหมาะสำหรับงานระบุตัวตนด้วยคลื่น HF ทั่วไปที่ใช้เทคโนโลยีบัตร ISO14443A สำหรับผู้รวมระบบที่เปรียบเทียบโมดูลอ่าน RFID 13.56MHz โมดูลอ่าน RFID HF หรือโมดูลอ่าน RFID แบบ TTL ขนาดกะทัดรัด ความต้องการหลักมักไม่ใช่แค่ระยะอ่าน เครื่องอ่านยังต้องส่งหมายเลขบัตรที่สะอาดไปยังระบบโฮสต์ รักษาเวลาตอบสนองให้สม่ำเสมอ และช่วยให้การออกแบบเชิงกลเข้ากับอุปกรณ์ปลายทางได้ SCIVAS รองรับโครงการ OEM ที่เครื่องอ่านต้องติดตั้งด้านหลังแผงพลาสติก ภายในกล่องขนาดเล็ก หรือข้างแป้นพิมพ์ จอภาพ หรือพื้นที่ป้อนข้อมูลบาร์โค้ด

การอ่านที่เสถียรสำหรับ MIFARE, NTAG และสื่อบัตร HF

โมดูลอ่าน RFID ISO14443A นี้ถูกออกแบบสำหรับการเก็บหมายเลขบัตรแบบอ่านอย่างเดียวจากสื่อ HF ที่ใช้กันอย่างแพร่หลาย รวมถึง MIFARE S50, MIFARE S70, NTAG213, FM11RF08 และบัตรที่เข้ากันได้คล้ายกัน ภายใต้สภาวะทั่วไป ระยะอ่านสามารถสูงถึง 80 mm แม้ว่าระยะทางสุดท้ายจะขึ้นอยู่กับเสาอากาศของบัตร วัสดุที่ติดตั้ง โลหะใกล้เคียง และเลย์เอาต์ของอุปกรณ์โฮสต์ เมื่อใช้ร่วมกับบัตร RFIDที่เหมาะสม โมดูลจะมอบประสบการณ์แตะแล้วอ่านที่ราบรื่นให้ผู้ปฏิบัติงานสำหรับการยืนยันตัวตน การตรวจสอบสมาชิก การเข้าสู่ระบบสถานีงาน การอนุญาตอุปกรณ์ และการยืนยันธุรกรรมในพื้นที่

เอาต์พุต TTL รูปแบบ UID ที่กำหนดเอง และการทำงานที่ 5V

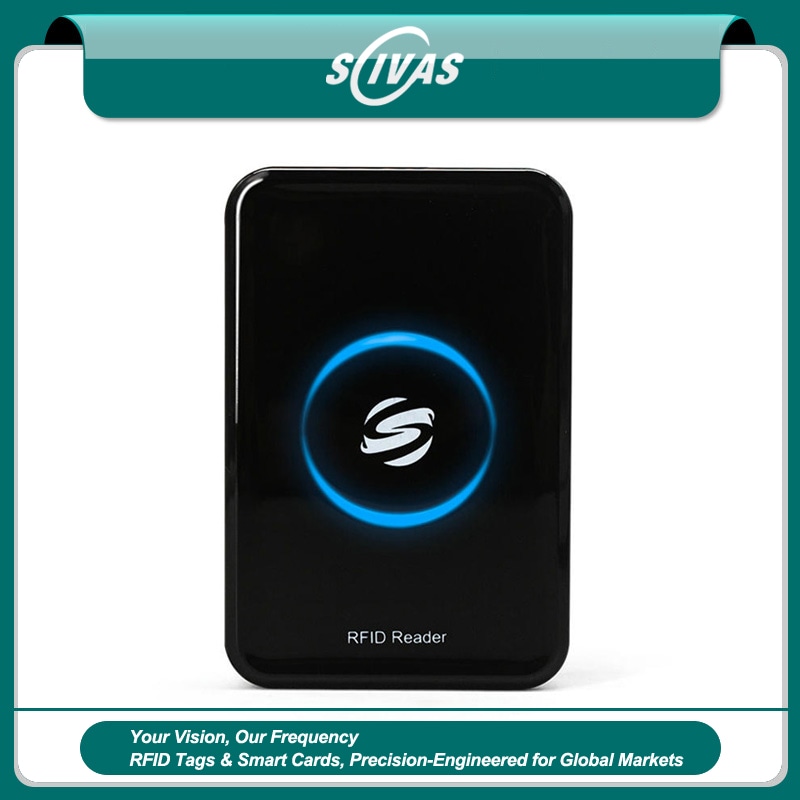

สำหรับอุปกรณ์อิเล็กทรอนิกส์แบบฝัง สิ่งที่สำคัญที่สุดคือการสื่อสารข้อมูลที่คาดเดาได้ โมดูลอ่านบัตร RFID 5V ที่มีเอาต์พุต TTL นี้สามารถตั้งค่าให้ส่งข้อมูล UID ในรูปแบบที่คอนโทรลเลอร์หรือซอฟต์แวร์แอปพลิเคชันต้องการได้ เอาต์พุตเริ่มต้นสามารถใช้โครงสร้างเลขทศนิยม 10 หลัก ขณะที่รูปแบบเอาต์พุตแบบกำหนดเองอาจจัดเตรียมไว้สำหรับโครงการที่มีคุณสมบัติเหมาะสม การตอบสนองบัตรที่รวดเร็วช่วยลดเวลารอที่ส่วนต่อประสานผู้ใช้ และโหมดอ่านอย่างเดียวเหมาะสำหรับการใช้งานที่ระบบต้องการเพียงระบุบัตรแทนการเขียนข้อมูลกลับไปยังบัตร ผู้อ่านยังรองรับการตอบสนองทั้งทางสายตาและเสียงผ่านไฟแสดงสถานะ LED และสัญญาณบัซเซอร์ ช่วยให้ผู้ใช้ยืนยันได้ว่าตรวจพบบัตรสำเร็จหรือไม่

ดีไซน์กะทัดรัดสำหรับตู้คีออส เครื่องปลายทาง และอุปกรณ์ควบคุมการเข้า-ออก

โมดูลอ่าน RFID HF แบบกะทัดรัดสำหรับตู้คีออสต้องสร้างสมดุลระหว่างขนาด ความเสถียรในการอ่าน ความสะดวกในการเดินสาย และความน่าเชื่อถือในระยะยาว แพลตฟอร์มเครื่องอ่านแบบตั้งโต๊ะรุ่นเดิมใช้ตัวเครื่อง ABS ขนาดประมาณ 104 mm x 70 mm x 15 mm ซึ่งเป็นข้อมูลอ้างอิงที่มีประโยชน์สำหรับการวางตำแหน่งระบบแบบกะทัดรัดและการวางแผนแผง สำหรับโครงการแบบฝัง SCIVAS สามารถหารือเรื่องโครงสร้าง ทิศทางสายเคเบิล พฤติกรรมการแสดงสถานะ และรูปแบบเอาต์พุตตามการออกแบบอุปกรณ์ของลูกค้า'ได้ ช่วงอุณหภูมิการทำงาน -20°C ถึง 70°C รองรับสภาพแวดล้อมเชิงพาณิชย์และอุตสาหกรรมภายในอาคารได้หลากหลาย รวมถึงเคาน์เตอร์บริการ สถานีในคลังสินค้า เครื่องปลายทางสำหรับพนักงาน ระบบโรงเรียน อุปกรณ์จำหน่ายสินค้าอัตโนมัติ หน่วยจัดการผู้เยี่ยมชม และอุปกรณ์ที่เกี่ยวข้องกับการควบคุมการเข้า-ออก

สร้างมาเพื่อการติดตั้งซอฟต์แวร์และฮาร์ดแวร์ที่เป็นจริง

โมดูลอ่าน RFID HF ที่กำหนดเอาต์พุต UID ได้เองควรช่วยให้ทีมซอฟต์แวร์ลดงานด้านการผสานรวม เครื่องอ่านถูกออกแบบให้ถ่ายโอนข้อมูลบัตรไปยังระบบโฮสต์โดยตรงตามลำดับที่คาดเดาได้ ทำให้ซอฟต์แวร์สามารถเชื่อมโยงหมายเลขบัตรแต่ละใบกับผู้ใช้ ทรัพย์สิน ตั๋ว ห้อง บัญชี หรือบันทึกสิทธิ์ได้ ขึ้นอยู่กับโครงการ สามารถใช้งานร่วมกับ Windows, Linux, Android และสภาพแวดล้อมคอนโทรลเลอร์อื่นๆ ได้หลังจากยืนยันข้อกำหนดด้านอินเทอร์เฟซและเอาต์พุตแล้ว จึงเป็นประโยชน์สำหรับผู้ซื้อที่ต้องการเครื่องอ่าน RFID TTL แบบ ISO14443A สำหรับระบบควบคุมการเข้า-ออก เครื่องบริการตนเอง อุปกรณ์ลงเวลาทำงาน ระบบล็อกเกอร์ แพลตฟอร์มสมาชิก และผลิตภัณฑ์ระบุตัวตนแบบฝังอื่นๆ

การสนับสนุนจากโรงงานสำหรับโครงการเครื่องอ่านแบบกำหนดเอง

ในฐานะซัพพลายเออร์จากโรงงาน SCIVAS สามารถสนับสนุนผู้ซื้อที่ต้องการการผลิตเป็นชุดที่มั่นคง รูปลักษณ์ที่สม่ำเสมอ การปรับแต่งสายเคเบิล การติดฉลากส่วนตัว และการกำหนดค่าเครื่องอ่านสำหรับอุปกรณ์ของตนเอง โมดูลนี้สามารถประเมินร่วมกับเครื่องอ่าน HF RFIDที่เกี่ยวข้องได้เมื่อโครงการต้องใช้เครื่องอ่านหลายรูปแบบในระบบเดียวกัน ตัวอย่างเช่น ผู้ประกอบระบบอาจใช้เครื่องอ่านตั้งโต๊ะสำหรับลงทะเบียนบัตร และใช้โมดูลอ่าน TTL HF RFID ภายในเครื่องปลายทางสุดท้าย วิธีนี้ทำให้ระบบนิเวศของบัตรสอดคล้องกัน ขณะเดียวกันก็ให้นักออกแบบฮาร์ดแวร์มีอิสระมากขึ้น หากคุณกำลังเลือกเครื่องอ่านสำหรับอุปกรณ์ใหม่ SCIVAS สามารถช่วยตรวจสอบประเภทบัตร เป้าหมายระยะอ่าน รูปแบบเอาต์พุต แหล่งจ่ายไฟ ตำแหน่งติดตั้ง และปริมาณการผลิต ก่อนยืนยันการกำหนดค่าที่เหมาะสมที่สุด

คำถามที่พบบ่อยเกี่ยวกับโมดูลเครื่องอ่าน RFID HF แบบ TTL

การใช้งานหลักของโมดูลเครื่องอ่าน RFID HF แบบ TTL นี้คืออะไร?

โมดูลเครื่องอ่านนี้ใช้เป็นหลักเมื่ออุปกรณ์ต้องการการระบุบัตร 13.56MHz ในตัวแทนเครื่องอ่านแบบตั้งโต๊ะภายนอก สามารถติดตั้งในเครื่องปลายทาง ตู้คีออสก์ เครื่องลงเวลา ตัวควบคุมล็อกเกอร์ และอุปกรณ์ที่เกี่ยวข้องกับการเข้าถึง เพื่อเก็บข้อมูล UID ของบัตรและส่งต่อไปยังตัวควบคุมหลักสำหรับการตรวจสอบผู้ใช้หรือการประมวลผลในระบบท้องถิ่น

โมดูล RFID 13.56MHz นี้สามารถอ่านบัตรใดได้บ้าง?

เหมาะสำหรับสื่อบัตร HF ตามมาตรฐาน ISO14443A เช่น MIFARE S50, MIFARE S70, NTAG213, FM11RF08 และบัตรที่เข้ากันได้คล้ายกัน ก่อนการผลิตจำนวนมาก เราแนะนำให้ทดสอบบัตรหรือแท็กที่แน่นอนที่จะใช้ในระบบของคุณ เนื่องจากขนาดเสาอากาศ ประเภทชิป และตำแหน่งติดตั้งอาจส่งผลต่อระยะอ่าน

สามารถปรับแต่งรูปแบบเอาต์พุตให้เข้ากับซอฟต์แวร์ของเราได้หรือไม่?

ได้ เอาต์พุตมาตรฐานสามารถจัดให้อยู่ในรูปแบบ UID ทศนิยม 10 หลัก และสามารถหารือรูปแบบเอาต์พุตเฉพาะโครงการตามข้อกำหนดของตัวควบคุมหรือซอฟต์แวร์ของคุณได้ ซึ่งเป็นประโยชน์เมื่อฐานข้อมูลที่มีอยู่ แพลตฟอร์มการเข้าถึง หรือแอปพลิเคชันลงเวลาของคุณคาดหวังความยาวหมายเลขบัตรหรือลำดับการส่งที่แน่นอนอยู่แล้ว

เครื่องอ่านนี้เหมาะสำหรับการออกแบบฮาร์ดแวร์แบบฝังหรือไม่?

ได้ โมดูลเครื่องอ่าน RFID HF แบบ TTL เหมาะสำหรับฮาร์ดแวร์แบบฝังเมื่อผลิตภัณฑ์ต้องการพื้นที่อ่านบัตรที่กะทัดรัดและการสื่อสารโดยตรงกับเมนบอร์ด เพื่อประสิทธิภาพที่ดีที่สุด ควรตรวจสอบตำแหน่งเสาอากาศ วัสดุแผง การเดินสายเคเบิล ความเสถียรของไฟ และชิ้นส่วนโลหะใกล้เคียงในขั้นตอนต้นแบบ

โมดูลสามารถอ่านบัตรได้ไกลแค่ไหน?

ระยะการอ่านทั่วไปอยู่ที่ตั้งแต่ระยะสัมผัสจนถึงประมาณ 80 mm แต่ระยะที่แน่นอนไม่ตายตัว ขึ้นอยู่กับคุณภาพเสาอากาศของบัตร ขนาดบัตร การปรับตั้งโมดูล ความลึกในการติดตั้ง วัสดุของแผง สัญญาณรบกวนทางไฟฟ้า และการมีชิ้นส่วนโลหะวางอยู่ใกล้บริเวณอ่าน แนะนำอย่างยิ่งให้ทดสอบกับตัวอย่างก่อนตัดสินใจ

SCIVAS รับผลิตเป็นโครงการเครื่องอ่าน OEM ได้หรือไม่?

ได้ SCIVAS รองรับความต้องการแบบ OEM เช่น การตั้งค่าเครื่องอ่าน ความยาวสายเคเบิล ข้อเสนอแนะด้านตัวเครื่องหรือการติดตั้ง การปรับรูปแบบเอาต์พุต การติดแบรนด์ของลูกค้า และการจัดจำหน่ายแบบเป็นล็อต สำหรับโครงการใหม่ ควรแจ้งประเภทบัตร อินเทอร์เฟซของอุปกรณ์หลัก ระยะอ่านที่คาดหวัง แบบติดตั้ง และปริมาณสั่งซื้อโดยประมาณ

ควรเลือกโมดูล TTL หรือเครื่องอ่านแบบตั้งโต๊ะ USB ดี?

เลือกโมดูล TTL เมื่อต้องติดตั้งเครื่องอ่านไว้ภายในเครื่องจักรของคุณเองและสื่อสารโดยตรงกับบอร์ดคอนโทรลเลอร์ เลือกเครื่องอ่านแบบตั้งโต๊ะ USB เมื่อผู้ปฏิบัติงานต้องใช้อุปกรณ์แบบ plug-and-play สำหรับลงทะเบียนบัตร ใช้งานกับเคาน์เตอร์ หรือป้อนข้อมูลที่สถานีงาน หลายระบบใช้ทั้งสองรูปแบบในตำแหน่งการใช้งานที่แตกต่างกัน
