เครื่องอ่านทางเข้าสองความถี่ 125KHz และ 13.56MHz

เพิ่มความปลอดภัยด้วยเครื่องอ่านบัตร 125KHz EM ID RFID เครื่องนี้ ออกแบบมาเพื่อการเชื่อมต่ออย่างไร้รอยต่อ อุปกรณ์ที่ทนทานนี้เป็นโซลูชันที่เชื่อถือได้สำหรับระบบควบคุมการเข้าออกทุกระบบ ให้การอ่านบัตรที่รวดเร็วและแม่นยำ เหมาะอย่างยิ่งสำหรับการจัดการทางเข้าในสำนักงาน โรงงาน หรือพื้นที่ที่พักอาศัย เครื่องอ่านบัตร RFID อเนกประสงค์นี้เป็นองค์ประกอบสำคัญสำหรับการสร้างระบบจัดการความปลอดภัยที่แข็งแกร่งและมีประสิทธิภาพ

เครื่องอ่านบัตร RFID EM ID 125KHz แบบติดผนัง เครื่องอ่าน RFID RS485 เครื่องอ่านบัตรสมาร์ท RFID 13.56mhz สำหรับระบบควบคุมการเข้าออก

เครื่องอ่านบัตร RFID เป็นเครื่องอ่านแบบพร็อกซิมิตี้คลื่นความถี่ต่ำ (Low Frequency, LF) ซึ่งใช้งานได้กับบัตร EM4100, EM4200, TK4100 และบัตรที่เข้ากันได้ โดยมีอินเทอร์เฟซ Wiegand26, 34, RS232, RS485 ให้เลือก ใช้งานและติดตั้งง่าย เชื่อมต่อกับอุปกรณ์ควบคุมอื่น ๆ ได้รวดเร็วและสะดวก

ใช้กันอย่างแพร่หลายในงานต่างๆ เช่น ระบบควบคุมการเข้าถึง ระบบบันทึกเวลาทำงาน ระบบลงทะเบียนแขก และงานด้านการพิสูจน์ยืนยันตัวตน เป็นต้น

ข้อมูลจำเพาะ

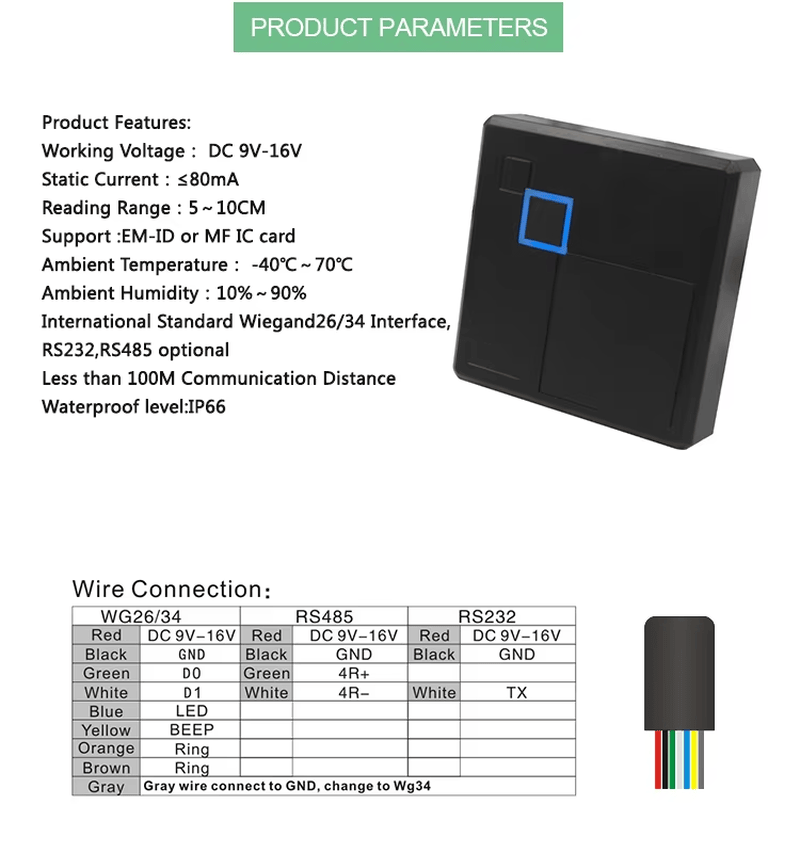

เอาต์พุตข้อมูลรูปแบบมาตรฐาน Wiegand 26 บิต/ Wiegand 34 บิต, RS232, เครื่องอ่าน RFID RS485 แบบเลือกได้

ความเร็วในการตอบสนองน้อยกว่า 0.2 วินาที

เวลาตอบสนองน้อยกว่า 0.5 วินาที ระยะเวลาและระยะตรวจจับแบบพร็อกซิมิตี้: 2-15cm

รองรับบัตร EM 4100 ID หรือบัตรที่เข้ากันได้ (64bits, Manchester Code) และบัตร Mifare 1 (ความถี่ 13.56 MHz)

อุณหภูมิแวดล้อม -25; C ถึง 75; C, ความชื้นแวดล้อม 10%-90%

เสาอากาศในตัว

LED ในตัว (LED สองสี)

ลำโพงในตัว (Buzzer)

แรงดันไฟฟ้าทำงาน DC 12V, กระแสไฟฟ้าทำงาน 70mA

ระยะการสื่อสาร 100 เมตร

ถ่ายโอนข้อมูลแบบเรียลไทม์

สีดำหรือสีขาว

วัสดุเปลือก PVC (เรซินสีดำสำหรับฟังก์ชันกันน้ำ)

การติดตั้ง

ใช้ไขควงหัว + คลายสกรูระหว่างแผงหน้าปัดและเมนบอร์ด จากนั้นฝังเมนบอร์ดเข้ากับผนังด้านข้างด้วยพุกพลาสติกและสกรู

ข้อควรทราบ

1. ตรวจสอบแรงดันไฟฟ้า (DC12V) และแยกแยะขั้วบวกและขั้วลบของแหล่งจ่ายไฟ

2. เมื่อใช้แหล่งจ่ายไฟภายนอก ต้องแน่ใจว่าใช้ไฟร่วมกับกล่องตัวควบคุมหรือใช้ GND เดียวกัน

3. เมื่อระยะห่างระหว่างเครื่องอ่านบัตรและ Controller มากกว่า 50 ม. โปรดใช้สายไฟที่มีขนาดเส้นผ่านศูนย์กลางอย่างน้อย 1.5 ตร.ซม. หรือใช้สาย Network หลายเส้นต่อขนานกัน

เครื่องอ่านแบบสองความถี่สำหรับโครงการประตูและระบบลงเวลาทำงาน

SCIVAS จัดจำหน่ายเครื่องอ่านบัตรเข้า-ออกแบบสองความถี่รุ่น 102-2634 สำหรับผู้ประกอบการระบบ ผู้จัดจำหน่าย และช่างติดตั้งระบบรักษาความปลอดภัย ที่ต้องการเครื่องอ่านขนาดกะทัดรัดเพียงเครื่องเดียวเพื่อรองรับบัตรเดิมในย่านความถี่ต่ำและบัตรรูปแบบความถี่สูงแบบเลือกเสริม ตัวเครื่องออกแบบมาสำหรับงานควบคุมประตูแบบติดผนัง การบันทึกเวลาทำงานของพนักงาน การลงทะเบียนแขก การยืนยันตัวตน และโครงการบริหารการเข้า-ออก ที่ความแม่นยำในการอ่านบัตรสำคัญกว่าฟีเจอร์ตกแต่ง ตัวเครื่องทรงสี่เหลี่ยมขนาด 86x86x18 มม. พอดีกับตำแหน่งติดตั้งทั่วไปข้างประตูสำนักงาน ทางเข้าอาคารโรงงาน ประตูรั้วอพาร์ตเมนต์ จุดตรวจภายใน และทางเดินภายนอกที่มีหลังคา

ในฐานะผู้จำหน่ายเครื่องอ่านบัตรเข้า-ออกแบบสองความถี่ SCIVAS มุ่งเน้นความเข้ากันได้จริงสำหรับการติดตั้งระบบควบคุมการเข้าออก โครงสร้างมาตรฐานทำงานที่ 125kHz และรองรับบัตร TK4001, EM4100 และบัตร ID ที่เข้ากันได้ เมื่อโครงการต้องการใช้งานที่ 13.56MHz สามารถตั้งค่าเครื่องอ่านให้รองรับบัตร Mifare 1 ได้ ช่วยให้ผู้ซื้อบริหารสภาพแวดล้อมที่มีบัตรหลายรูปแบบโดยไม่ต้องเปลี่ยนบัตรทั้งหมดทันที จึงเหมาะสำหรับโครงการปรับปรุงระบบเดิม การอัปเกรดหลายสาขา และระบบที่บัตรพนักงานเก่าต้องใช้งานต่อได้ขณะนำบัตรรูปแบบใหม่เข้ามาใช้

ความเข้ากันได้ของ credential และประสิทธิภาพการอ่าน

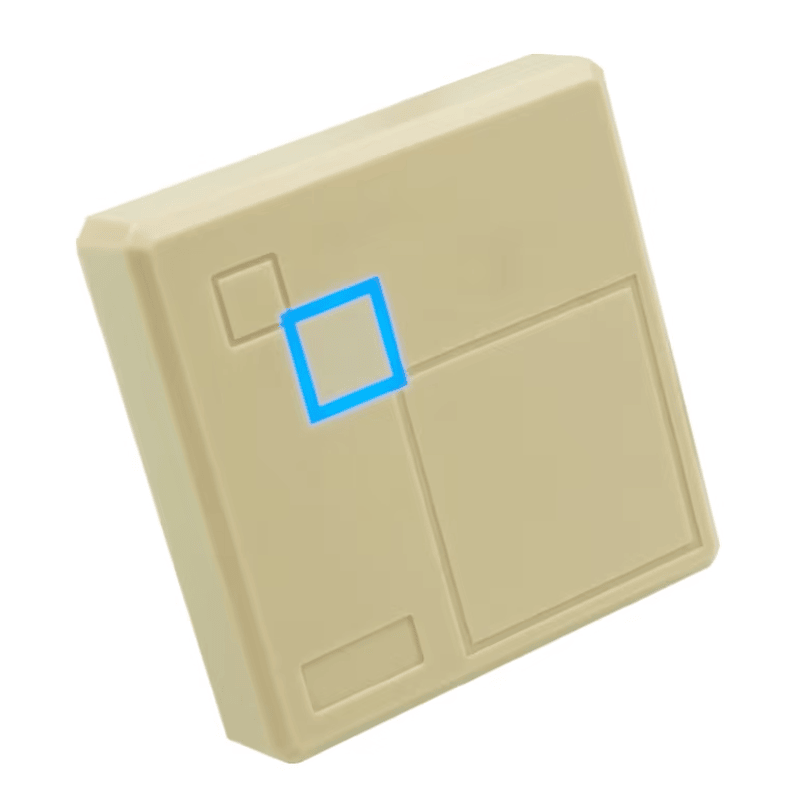

เครื่องอ่านมีระยะอ่านทั่วไป 3-8 ซม. ให้ระยะแตะที่ควบคุมได้สำหรับประตูควบคุมการเข้าออกและเครื่องบันทึกเวลา ความเร็วตอบสนองน้อยกว่า 0.2 วินาที และช่วงเวลาการอ่านน้อยกว่า 0.5 วินาที ช่วยลดเวลารอในช่วงเปลี่ยนกะ เวลาเข้าเรียน หรือชั่วโมงเร่งด่วนของสำนักงาน มีเสาอากาศในตัว ไฟ LED สองสี และ buzzer ให้สัญญาณตอบกลับชัดเจน: สีแดงหมายถึงสแตนด์บาย สีเขียวหมายถึงอ่านบัตรสำเร็จ สำหรับโครงการที่ออก บัตร RFIDแบบพิมพ์ พวงกุญแจ หรือ credential แบบ ระยะใกล้ อื่นๆ สามารถระบุเครื่องอ่านเดียวกันเป็นส่วนหนึ่งของกระบวนการระบุตัวตนที่สอดคล้องกันได้

อินเทอร์เฟซสำหรับตัวควบคุมการเข้าออกและการเดินสายระยะไกล

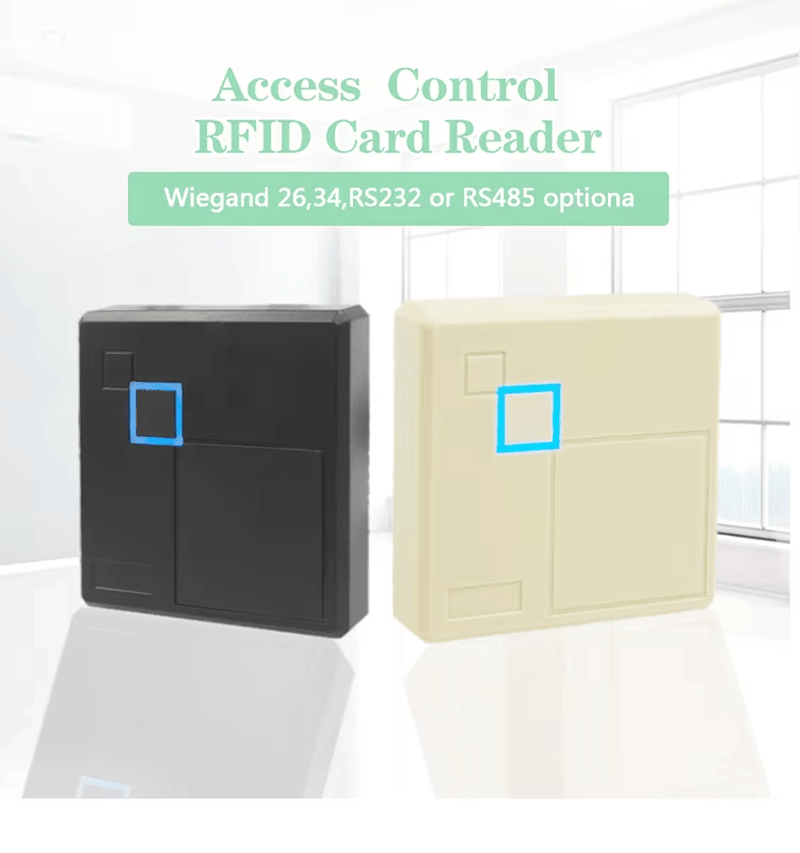

สำหรับการรวมระบบ ตัวเลือกเครื่องอ่านแบบ Wiegand RS485 นี้รองรับรูปแบบเอาต์พุต Wiegand 26 และ Wiegand 34 พร้อมตัวเลือกอินเทอร์เฟซ RS232 และ RS485 แบบเลือกเสริม การส่งสัญญาณ Wiegand รองรับระยะต่ำกว่า 100 เมตร RS232 รองรับการเชื่อมต่อระยะสั้นต่ำกว่า 10 เมตร และ RS485 รองรับการส่งข้อมูลระยะไกลได้ถึง 1200 เมตร เมื่อออกแบบการเดินสายอย่างเหมาะสม ช่วยให้ช่างติดตั้งมีความยืดหยุ่นมากขึ้นเมื่อตัวควบคุมอยู่ในตู้ ตู้ควบคุม ห้องรักษาความปลอดภัย หรือพื้นที่อุปกรณ์ แทนที่จะอยู่ข้างประตูโดยตรง

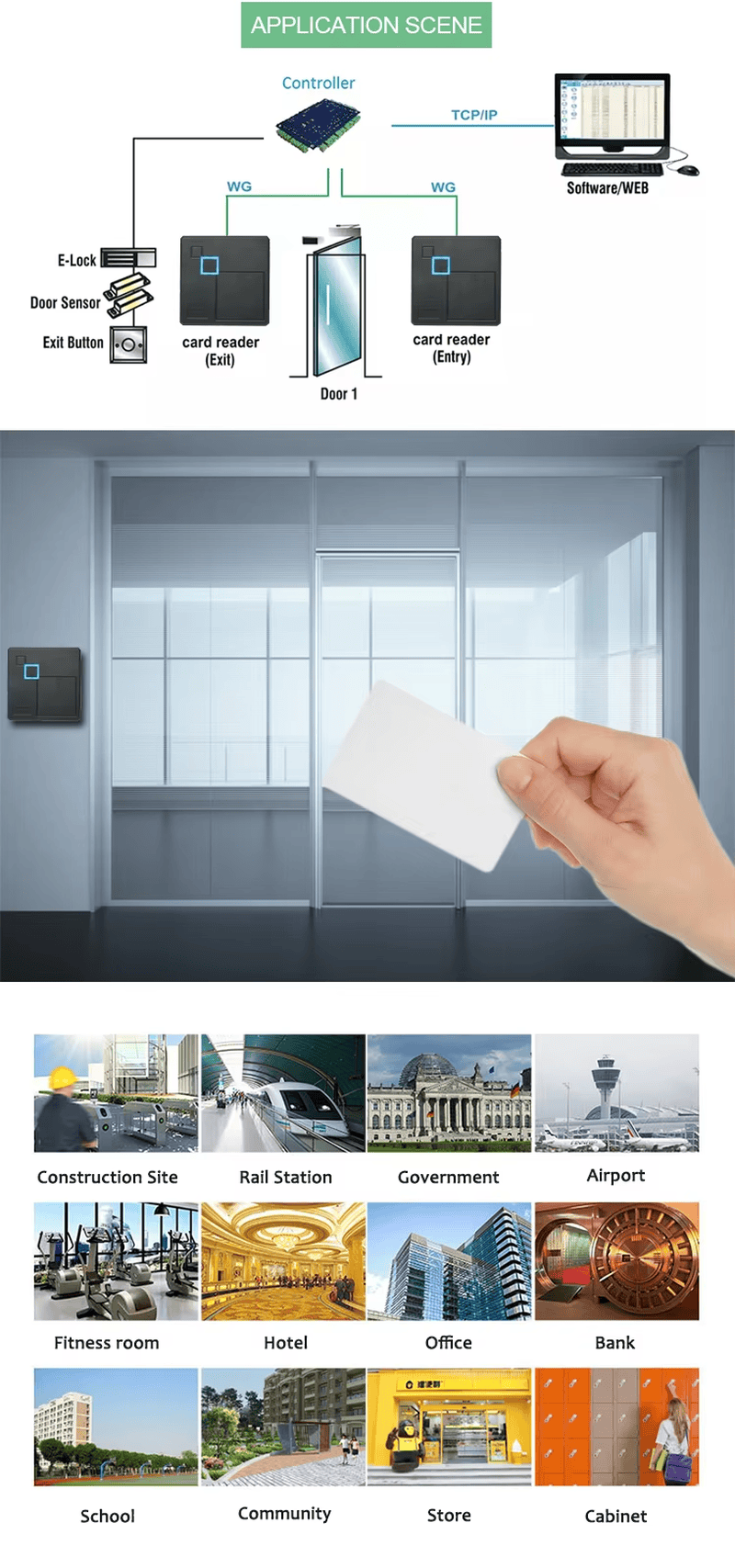

เครื่องอ่านทำงานที่ DC 9V ถึง 16V และใช้กระแสไฟน้อยกว่า 60mA ทำให้วางแผนโหลดไฟฟ้าสำหรับหลายประตูได้ง่าย สามารถใช้กับตัวควบคุมการเข้าออกมาตรฐาน แม่เหล็กไฟฟ้า ล็อกไฟฟ้า ปุ่มออก และซอฟต์แวร์บริหารการบันทึกเวลา เมื่อใช้ร่วมกับ เครื่องอ่านบัตร RFID สำหรับควบคุมการเข้าออกอื่นๆ ผู้ซื้อสามารถสร้างตัวเลือกเครื่องอ่านที่ครบถ้วนยิ่งขึ้นสำหรับโครงการที่ต้องการรูปทรง ตัวเครื่อง โปรโตคอล หรือสภาพแวดล้อมการติดตั้งที่แตกต่างกัน

ตัวเครื่อง การป้องกันการกันน้ำ และข้อควรทราบในการติดตั้ง

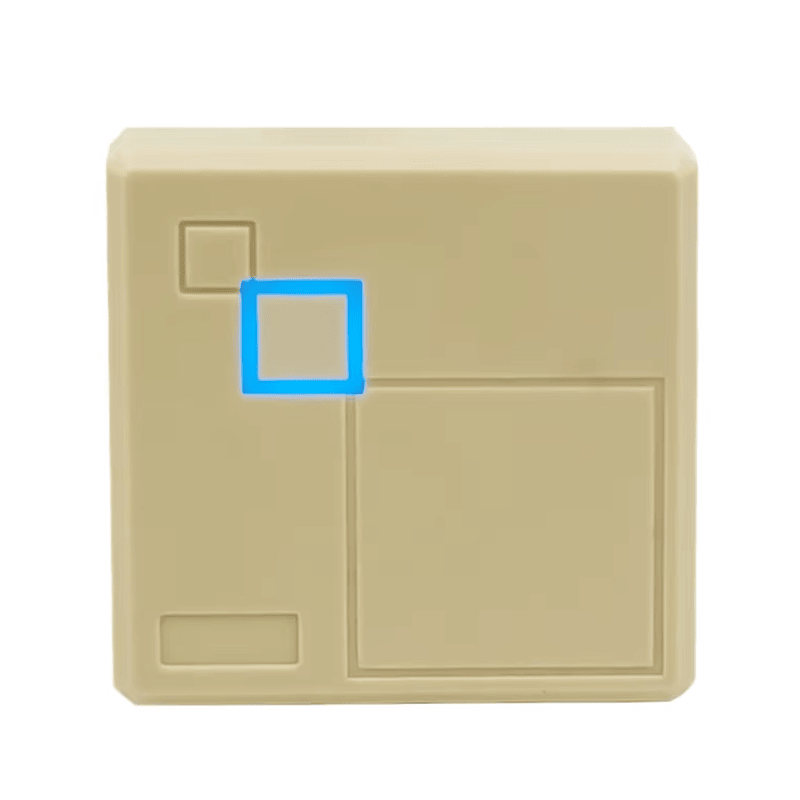

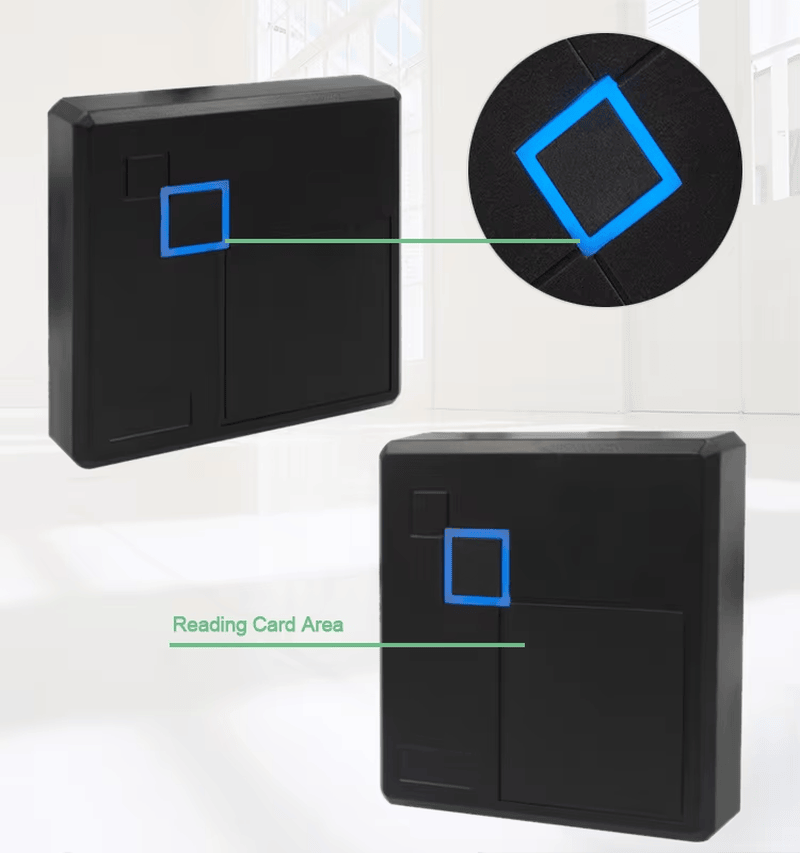

102-2634 ใช้เปลือก ABS ที่ทนทาน มีให้เลือกสีดำหรือสีขาว การฝังเรซินสีดำภายในช่วยเพิ่มการป้องกันน้ำสำหรับชิ้นส่วนอิเล็กทรอนิกส์ ซึ่งเป็นประโยชน์สำหรับทางเข้าที่มีหลังคา ทางเดินกึ่งภายนอก และสถานที่ที่มีความชื้นสูง ช่วงอุณหภูมิการทำงานตั้งแต่ -25°C ถึง +75°C ช่วยให้เครื่องอ่านรองรับการเปลี่ยนแปลงตามฤดูกาลในสภาพแวดล้อมเชิงพาณิชย์และอุตสาหกรรมหลายแห่ง โปรไฟล์ด้านข้างที่บางช่วยให้ตัวเครื่องดูเรียบร้อยบนผนังขณะยังมีพื้นที่ภายในเพียงพอสำหรับประสิทธิภาพเสาอากาศที่เสถียรและการเดินสาย

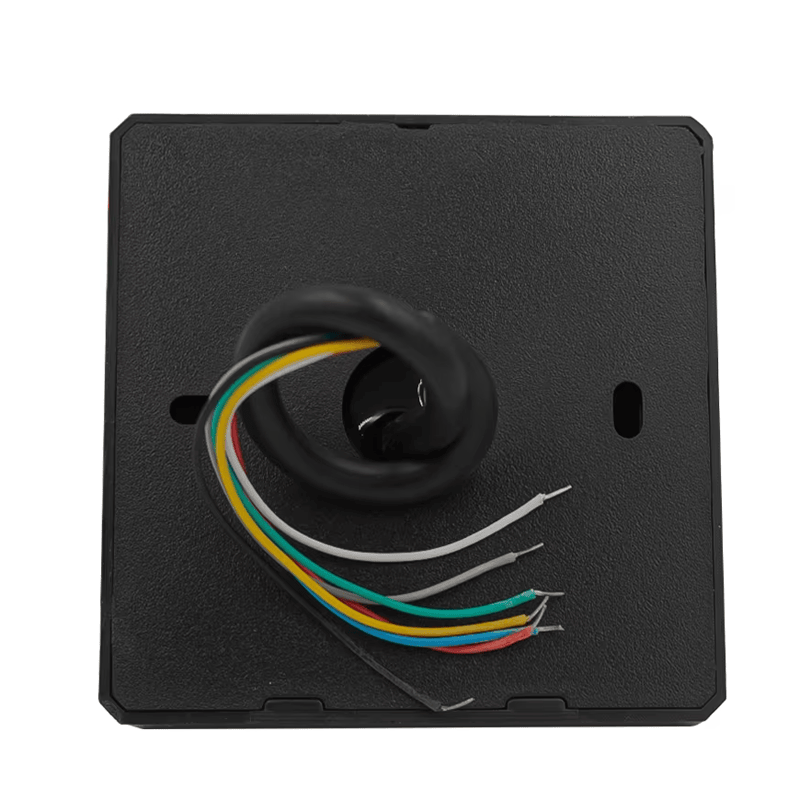

การติดตั้งทำได้ง่าย: ผู้ติดตั้งเปิดแผง ยึดฐานกับผนังด้วยสกรูและปลั๊กพลาสติก เชื่อมต่อสายไฟตามอินเทอร์เฟซของเครื่องควบคุม และตรวจสอบขั้วไฟก่อนจ่ายไฟให้เครื่อง สำหรับการเดินสายที่ยาวขึ้น โดยเฉพาะเกิน 50 เมตร ผู้ติดตั้งควรวางแผนเส้นผ่านศูนย์กลางสาย การต่อกราวด์ร่วม และการควบคุมสัญญาณรบกวนอย่างรอบคอบ เมื่อเลือก RS485 การเดินสายที่ถูกต้องจะสำคัญเป็นพิเศษเพราะอินเทอร์เฟซนี้มักใช้ในอาคารขนาดใหญ่หรือไซต์แบบกระจาย

ทำไมต้องเลือก SCIVAS สำหรับเครื่องอ่านการเข้าถึงแบบสองความถี่?

SCIVAS ให้การสนับสนุนผู้ซื้อที่ต้องการจัดหาอุปกรณ์อ่านบัตรสำหรับควบคุมการเข้าถึงอย่างต่อเนื่องเชื่อถือได้ ไม่ใช่เพียงสินค้าที่สั่งซื้อครั้งเดียวจากแค็ตตาล็อก เราสามารถหารือเรื่องการตั้งค่าความถี่ ข้อกำหนดด้านอินเทอร์เฟซ การเลือกสี ความเข้ากันได้ของข้อมูลรับรอง และการใช้งานในโครงการก่อนการผลิต ซึ่งเป็นสิ่งสำคัญเนื่องจากเครื่องอ่านควบคุมการเข้าถึงแบบสองย่านความถี่อาจดูเรียบง่ายจากภายนอก แต่ความถี่ รูปแบบเอาต์พุต หรือโหมดการเดินสายที่ผิดอาจก่อให้เกิดปัญหาการติดตั้งที่หลีกเลี่ยงได้ บทบาทของเราคือช่วยลูกค้าเลือกเครื่องอ่านที่เหมาะสมกับตัวควบคุม ประเภทข้อมูลรับรอง และผังพื้นที่หน้างาน

รุ่นนี้เหมาะอย่างยิ่งสำหรับผู้จัดจำหน่าย ช่างติดตั้งระบบควบคุมการเข้าถึง ผู้รับเหมาระบบรักษาความปลอดภัยอาคาร ผู้ให้บริการระบบบันทึกเวลาเข้างาน และผู้ซื้อ OEM ที่ต้องการเครื่องอ่าน RFID แบบสองความถี่ขนาดกะทัดรัดที่มีเอาต์พุตเสถียร การตอบสนองรวดเร็ว และคุณสมบัติการติดตั้งที่ใช้งานได้จริง นอกจากนี้ยังสอดคล้องกับแผนการจัดซื้อเครื่องอ่านในวงกว้างซึ่งรวมถึงเครื่องอ่าน RFID แบบสองความถี่สำหรับการใช้งานบนเดสก์ท็อป การลงทะเบียน หรือการทดสอบระบบ สำหรับโครงการเข้าประตู 102-2634 มอบความสมดุลที่ชัดเจนระหว่างความเข้ากันได้ ความยืดหยุ่นในการเดินสาย การควบคุมต้นทุน และความน่าเชื่อถือในการใช้งานประจำวัน

คำถามที่พบบ่อย

เครื่องอ่านนี้รองรับทั้งบัตร 125kHz และ 13.56MHz หรือไม่

ได้ เวอร์ชันมาตรฐานรองรับข้อมูลรับรองบัตร ID 125kHz เช่น บัตรที่เข้ากันได้กับ TK4001 และ EM4100 สามารถเลือกการตั้งค่า 13.56MHz ได้เมื่อโครงการต้องการความเข้ากันได้กับบัตร Mifare 1 ก่อนสั่งซื้อ ควรยืนยันประเภทชิปที่แน่นอน รูปแบบเอาต์พุต และข้อกำหนดของตัวควบคุม เพื่อให้สามารถจับคู่เครื่องอ่านได้อย่างถูกต้อง

102-2634 เหมาะสำหรับระบบบันทึกเวลาเข้างานหรือไม่

ได้ครับ ด้วยความเร็วในการตอบสนองที่รวดเร็ว ระยะห่างในการอ่านที่สั้น และการแจ้งเตือนด้วย LED ที่ชัดเจน ทำให้เหมาะสำหรับจุดเช็คอินลงเวลาที่มีผู้ใช้งานแตะบัตรจำนวนมากในเวลาอันสั้น สามารถติดตั้งได้ที่ทางเข้าออฟฟิศ ประตูโรงงาน ประตูหอพัก หรือจุดเข้าออกของพนักงาน โดยมีเงื่อนไขว่าตัวควบคุมเครื่องลงเวลาต้องรองรับเอาต์พุตแบบ Wiegand, RS232 หรือ RS485 ที่เลือกใช้

มีรูปแบบเอาต์พุตใดบ้างที่ใช้สำหรับเชื่อมต่อระบบควบคุมการเข้าออก?

ตัวอ่านรองรับรูปแบบเอาต์พุต Wiegand 26 และ Wiegand 34 ซึ่งนิยมใช้กับแผงควบคุมการเข้าออกอย่างแพร่หลาย นอกจากนี้ยังสามารถกำหนดค่า RS232 และ RS485 เป็นอินเทอร์เฟซแบบออปชันได้ ทางเลือกที่ดีที่สุดขึ้นอยู่กับความเข้ากันได้ของตัวควบคุม ระยะสายเคเบิล และสถาปัตยกรรมของระบบ ผู้ซื้อจึงควรยืนยันอินเทอร์เฟซก่อนการติดตั้งใช้งานจำนวนมาก

สามารถติดตั้งตัวอ่านห่างจากตัวควบคุมได้ไกลเพียงใด?

ระยะการส่งสัญญาณขึ้นอยู่กับอินเทอร์เฟซที่เลือกและสภาพแวดล้อมการติดตั้ง โดยทั่วไป Wiegand 26 หรือ 34 ใช้ในระยะต่ำกว่า 100 เมตร RS232 เหมาะสำหรับระยะสั้นต่ำกว่า 10 เมตร และ RS485 สามารถรองรับได้ถึง 1200 เมตรเมื่อเดินสายเคเบิลอย่างเหมาะสม อย่างไรก็ตาม คุณภาพสายเคเบิล การต่อสายดิน และการควบคุมสัญญาณรบกวนยังคงส่งผลต่อประสิทธิภาพสุดท้าย

สามารถใช้งานในสภาพกลางแจ้งหรือที่มีความชื้นได้หรือไม่?

ตัวเครื่องมีการหล่อเรซินสีดำเพื่อป้องกันน้ำ และทำงานได้ในช่วง -25°C ถึง +75°C จึงรองรับทางเข้าภายนอกที่มีหลังคาคลุมหลายประเภท ทางเดิน และพื้นที่ภายในที่มีความชื้นได้ สำหรับการติดตั้งกลางแจ้งแบบเปิดโล่งทั้งหมด ตัวอ่านยังคงต้องได้รับการปกป้องจากแรงดันน้ำโดยตรง แสงแดดเป็นเวลานาน และสภาพการติดตั้งที่ไม่เหมาะสม

ผู้ใช้จะได้รับการแจ้งเตือนใดหลังแตะบัตร?

LED สองสีและเสียงบัซเซอร์ในตัวเครื่องให้การแจ้งเตือนการทำงานทันที ตัวอ่านแสดงสีแดงในโหมดสแตนด์บายและเปลี่ยนเป็นสีเขียวหลังอ่านบัตรสำเร็จ เสียงบัซเซอร์ช่วยให้ผู้ใช้ทราบว่าการแตะบัตรถูกตรวจจับแล้วหรือไม่ ซึ่งมีประโยชน์ในพื้นที่ทางเข้าที่มีผู้คนหนาแน่นซึ่งการยืนยันด้วยสายตาอย่างเดียวอาจไม่ถูกสังเกตเห็น

ควรตรวจสอบอะไรบ้างก่อนสั่งซื้อจำนวนมาก?

ก่อนสั่งซื้อ ควรยืนยันความถี่ของบัตร ประเภทชิป อินเทอร์เฟซเอาต์พุต รุ่นของตัวควบคุม แหล่งจ่ายไฟ ระยะการติดตั้ง สีของตัวเครื่อง และสภาพแวดล้อมการใช้งาน สำหรับระบบบัตรเก่าและใหม่ที่ใช้ร่วมกัน ควรส่งตัวอย่างบัตรหรือรายละเอียดชิปเพื่อยืนยัน ซึ่งจะช่วยลดความเสี่ยงในการเชื่อมต่อและช่วยให้ SCIVAS เตรียมการกำหนดค่าที่เหมาะสมที่สุดสำหรับโครงการ
