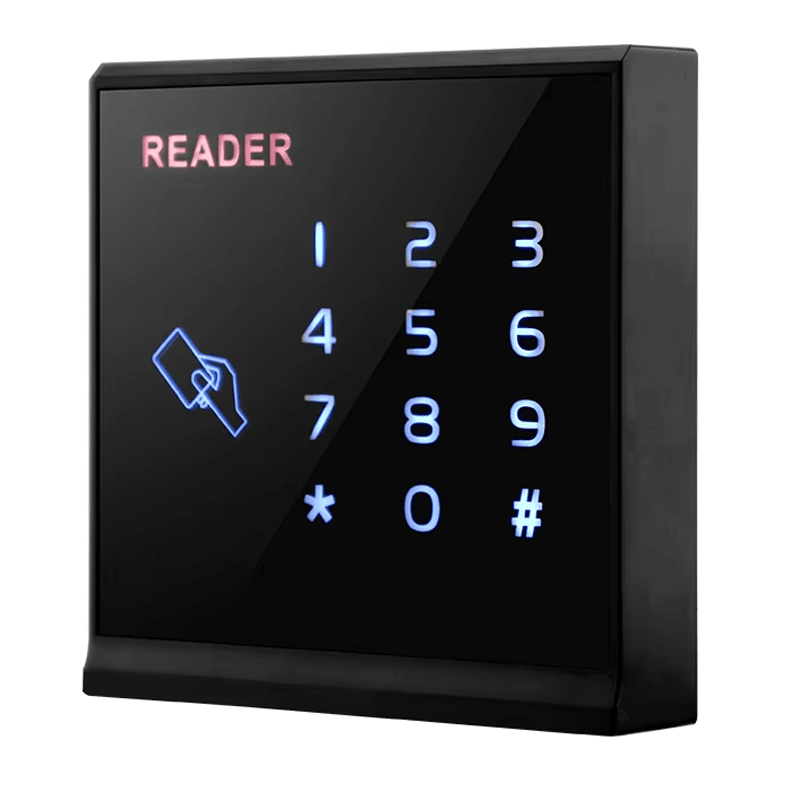

เครื่องอ่านบัตรเข้าใช้ RFID แบบ Wiegand ขนาดกะทัดรัด
- USD 9.00-11.00
- 1 หน่วย
- T30
- สีดำ
- ABS
- 92x92x21mm
เครื่องอ่านบัตรเข้าใช้ RFID ขนาดกะทัดรัด มีเอาต์พุต Wiegand 26/34 เลือก RS232/RS485 ได้ และอ่านบัตรระยะใกล้รวดเร็วสำหรับทางเข้าปลอดภัย
ภาพรวมเครื่องอ่านบัตร RFID สำหรับควบคุมการเข้าออกแบบ Wiegand
เครื่องอ่านบัตร RFID สำหรับควบคุมการเข้าออกขนาดกะทัดรัดนี้ออกแบบมาสำหรับระบบเปิดประตูอย่างปลอดภัย ระบบบันทึกเวลาทำงาน การลงทะเบียนผู้มาเยือน และระบบยืนยันตัวตน รองรับข้อมูลรับรองแบบ 125KHz ID และตัวเลือกระบบอ่านบัตร 13.56MHz ช่วยให้ผู้ติดตั้งสามารถรองรับความต้องการของโครงการที่แตกต่างกันได้ด้วยเครื่องอ่านติดผนังที่เชื่อถือได้เพียงเครื่องเดียว
ด้วยเอาต์พุต Wiegand 26/34 และอินเทอร์เฟซ RS232 หรือ RS485 แบบเลือกเสริม เครื่องอ่านนี้สามารถเชื่อมต่อกับตัวควบคุมการเข้าออก เครื่องบันทึกเวลาทำงาน และระบบบริหารจัดการความปลอดภัยได้อย่างง่ายดาย เหมาะสำหรับสำนักงาน อพาร์ตเมนต์ โรงเรียน โรงแรม โรงงาน และสถานที่อื่น ๆ ที่ต้องการการอ่านระยะใกล้ที่รวดเร็วและการอนุญาตเข้าออกที่มั่นคง
เครื่องอ่านนี้ทำงานร่วมกับบัตร EM4100, EM4200, TK4100 และบัตรที่เข้ากันได้ทั่วไป สามารถใช้งานร่วมกับ บัตร RFID, พวงกุญแจ RFID และโซลูชัน เครื่องอ่านบัตร RFID สำหรับควบคุมการเข้าออกที่หลากหลายยิ่งขึ้น เพื่อการติดตั้งระบบควบคุมการเข้าออกที่ครบครัน
พารามิเตอร์ทางเทคนิค
| รายการ | พารามิเตอร์ |
|---|---|
| ชื่อผลิตภัณฑ์ | เครื่องอ่านบัตร RFID EM บัตร 125KHz |
| วัสดุ | ABS |
| ความถี่ | 125KHz หรือ 13.56MHz |
| บัตรสนับสนุน | TK4001, EM4100 และบัตรที่เข้ากันได้ |
| ระยะอ่าน | 3-8cm |
| แรงดันไฟฟ้าในการใช้งาน | DC 9V-16V |
| กระแสไฟที่ใช้ | <60mA |
| ระยะห่างเครื่องอ่าน | <0.5S |
| รูปแบบ | Wiegand 26, Wiegand 34, RS232 หรือ RS485 แบบเลือกเสริม |
| ระยะการส่งข้อมูล | WG26/34<100M, RS232<10M, RS485<1200M |
| อุณหภูมิการทำงาน | -25℃ ~ +75℃ |
| ขนาด | 92x92x21mm |
| การแสดงสถานะ | LED สีแดงสำหรับโหมดสแตนด์บาย และสีเขียวสำหรับการอ่านบัตร |
การอ่านระยะใกล้ที่รวดเร็วสำหรับการเข้าออกประจำวัน
เครื่องอ่านนี้ให้เวลาตอบสนองแบบระยะใกล้น้อยกว่า 0.5 วินาที ช่วยให้ผู้ใช้งานผ่านประตูที่ควบคุมได้โดยแทบไม่ต้องรอ เสาอากาศในตัว ไฟแสดงสถานะ LED สองสี และเสียงบัซเซอร์ ช่วยให้ผู้ใช้ได้รับการตอบสนองที่ชัดเจนระหว่างการนำบัตรมาแตะ การอ่านสำเร็จ และสถานะสแตนด์บาย
เอาต์พุตที่ยืดหยุ่นสำหรับโครงการควบคุมการเข้าออก
การส่งข้อมูลแบบ Wiegand 26-bit และ Wiegand 34-bit มาตรฐานทำให้เครื่องอ่านเหมาะกับแผงควบคุมการเข้าออกหลายรุ่น อินเทอร์เฟซ RS232 และ RS485 แบบเลือกได้ช่วยให้นักออกแบบระบบมีความยืดหยุ่นมากขึ้นเมื่อออกแบบเส้นทางการสื่อสารระยะไกลหรือเชื่อมต่อเครื่องอ่านกับสถาปัตยกรรมคอนโทรลเลอร์ที่แตกต่างกัน
ตัวเครื่องทนทานและติดตั้งง่าย
ตัวเครื่องทรงสี่เหลี่ยมขนาดกะทัดรัดผลิตจากวัสดุ ABS เหมาะสำหรับการติดตั้งภายในอาคาร ในการติดตั้งเครื่องอ่าน ให้คลายสกรูระหว่างแผงด้านหน้ากับเมนบอร์ด ยึดเมนบอร์ดกับผนังด้วยพุกพลาสติกและสกรู เชื่อมต่อสายไฟให้ถูกต้อง และยึดแผงด้านหน้ากลับหลังจากทดสอบสถานะไฟและการอ่านแล้ว
รายละเอียดสเปก
การส่งข้อมูลรูปแบบมาตรฐาน Wiegand 26-bit และ Wiegand 34-bit พร้อมตัวเลือกเครื่องอ่าน RFID แบบ RS232 และ RS485
ความเร็วตอบสนองน้อยกว่า 0.2 วินาที โดยการอ่านแบบระยะใกล้เสร็จสิ้นภายในเวลาไม่ถึง 0.5 วินาที
ระยะอ่านแบบระยะใกล้อยู่ที่ 2-15 ซม. ขึ้นอยู่กับชนิดบัตร สภาพแวดล้อมในการติดตั้ง และการตั้งค่าคอนโทรลเลอร์
รองรับบัตร EM4100 ID และบัตรรหัส Manchester 64-bit ที่เข้ากันได้ พร้อมตัวเลือกการรองรับบัตร Mifare 1 ที่ 13.56MHz
อุณหภูมิการทำงานโดยรอบอยู่ในช่วง -25℃ ถึง 75℃
ช่วงความชื้นสัมพัทธ์โดยรอบอยู่ที่ 10%-90%
มีเสาอากาศในตัวสำหรับการอ่านแบบติดผนังที่กะทัดรัด
มี LED สองสีในตัวสำหรับแสดงสถานะสแตนด์บายและการอ่าน
มีลำโพงบัซเซอร์ในตัวสำหรับเสียงตอบสนอง
แรงดันไฟฟ้าทำงาน DC 12V พร้อมกระแสไฟฟ้าทำงาน 70mA ในการกำหนดค่ามาตรฐาน
ระยะการสื่อสารสูงสุดถึง 100 เมตรผ่านการเชื่อมต่อ Wiegand
การถ่ายโอนข้อมูลแบบเรียลไทม์รองรับการทำงานของระบบควบคุมการเข้าออกที่ราบรื่น
มีตัวเลือกสีตัวเครื่องสีดำหรือสีขาว
วัสดุตัวเครื่อง PVC พร้อมตัวเลือกเรซินสีดำเพื่อประสิทธิภาพการกันน้ำที่ดีขึ้น
ข้อควรทราบในการติดตั้ง
1. ตรวจสอบแรงดันไฟฟ้าก่อนเดินสายไฟ และแยกแยะขั้วบวกและขั้วลบของแหล่งจ่ายไฟ
2. เมื่อใช้แหล่งจ่ายไฟภายนอก ตรวจสอบให้แน่ใจว่าเครื่องอ่านใช้ไฟร่วมกับกล่องคอนโทรลเลอร์หรือใช้ GND เดียวกัน
3. เมื่อระยะห่างระหว่างเครื่องอ่านบัตรและคอนโทรลเลอร์มากกว่า 50 เมตร ให้ใช้สายไฟที่มีพื้นที่หน้าตัดตัวนำเพียงพอหรือใช้สายเครือข่ายหลายเส้นต่อขนานกันเพื่อลดการสูญเสียในการส่งสัญญาณ
คำถามที่พบบ่อย
Q1: เครื่องอ่านบัตร RFID นี้รองรับระบบควบคุมการเข้าออกแบบใดได้บ้าง
A1: รองรับระบบประตูเข้า-ออก การบันทึกเวลาทำงาน การลงทะเบียนผู้มาเยือน และระบบตรวจสอบยืนยันตัวตนที่ใช้ Wiegand 26/34 หรืออินเทอร์เฟซแบบอนุกรมที่เป็นตัวเลือก
Q2: เครื่องอ่านนี้รองรับบัตรชนิดใดบ้าง
A2: รองรับบัตร TK4001, EM4100, EM4200 และบัตร 125KHz ที่เข้ากันได้ พร้อมตัวเลือกการรองรับบัตร 13.56MHz ขึ้นอยู่กับการกำหนดค่าที่เลือก
Q3: กระบวนการอ่านบัตรเร็วแค่ไหน
A3: ช่วงเวลาการอ่านน้อยกว่า 0.5 วินาที ทำให้อ่านแบบระยะใกล้ได้อย่างรวดเร็วสำหรับการใช้งานควบคุมการเข้าออกประจำวัน
Q4: เครื่องอ่านนี้ใช้กับการเดินสาย RS485 ระยะไกลได้หรือไม่
A4: ได้ ครับ อินเทอร์เฟซ RS485 แบบออปชันรองรับระยะทางส่งสัญญาณได้สูงสุด 1200 เมตร เมื่อติดตั้งร่วมกับสายไฟและคอนฟิกคอนโทรลเลอร์ที่เหมาะสม
Q5: เครื่องอ่านรุ่นนี้ต้องใช้ไฟเลี้ยงแบบใด?
A5: ทำงานในช่วง DC 9V-16V โดยกระแสไฟฟ้าที่ใช้ต่ำกว่า 60mA ตามพารามิเตอร์ทางเทคนิคที่ระบุไว้
