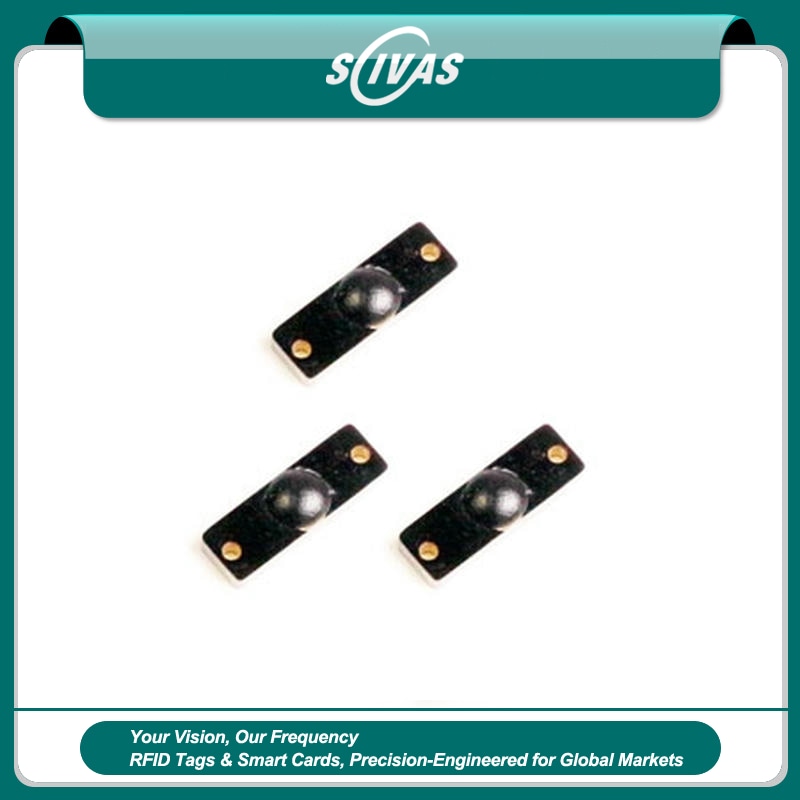

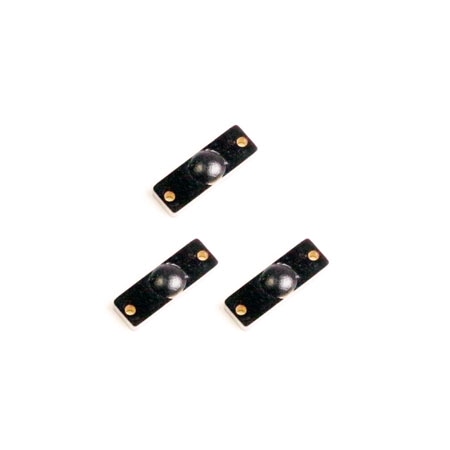

แท็ก PCB UHF ขนาดเล็กสำหรับติดตามเครื่องมือบนโลหะ

แท็ก RFID นี้ออกแบบบนวัสดุฐาน PCB/FR-4 ช่วยแก้ปัญหาที่แท็ก RFID & ไม่สามารถทำงานได้ดีบนวัตถุโลหะ โดยทำงานที่ความถี่ 860 MHz ถึง 960 MHz และรองรับมาตรฐาน ISO18000-6C (EPC Class 1 Gen 2) นี่คือแท็ก RFID สำหรับวัตถุโลหะ ซึ่งส่วนใหญ่ใช้ในงานค้าปลีก การจัดการโลจิสติกส์คลังสินค้า การจัดการทรัพย์สินด้านไอที การจัดการสินค้าคงคลัง การจัดการทรัพย์สิน การติดตามชิ้นส่วนยานยนต์ การผลิตในอุตสาหกรรม ฯลฯ

แท็ก RFID สำหรับโลหะที่ออกแบบมาเพื่อการระบุทรัพย์สินขนาดกะทัดรัด

SCIVAS P1204-1 ถูกออกแบบสำหรับผู้ซื้อที่ต้องการแท็ก RFID สำหรับโลหะแต่ไม่มีพื้นที่เพียงพอสำหรับตัวเรือนอุตสาหกรรมขนาดใหญ่ โดยปกติพื้นผิวโลหะจะรบกวนอินเลย์ RFID มาตรฐาน ทำให้อ่านค่าได้อ่อนหรือเข้ารหัสไม่เสถียร โครงสร้าง PCB สำหรับติดบนโลหะ นี้ใช้วัสดุ FR4 และรูปแบบเสาอากาศที่ปรับแต่งสำหรับพื้นผิว conductive ทำให้แท็กสามารถรักษาประสิทธิภาพ UHF ที่เชื่อถือได้เมื่อติดโดยตรงกับเครื่องมือ, ชิ้นส่วนอะไหล่, ภาชนะโลหะ, อุปกรณ์ยึดจับ, ทรัพย์สินอิเล็กทรอนิกส์ และเครื่องจักรการผลิต

แท็กมีขนาด 12.0 x 4.0 มม. และหนักเพียง 0.2 ก. ทำให้เหมาะสำหรับวัตถุโลหะชิ้นเล็กที่ป้ายทั่วไปหรือแท็กแบบแข็งขนาดใหญ่จะติดตั้งได้ยาก ความหนาอยู่ที่ 1.5 มม. โดยไม่มี IC bump และ 2.5 มม. เมื่อมี IC bump จึงสามารถใส่ในตำแหน่งแคบ พื้นที่ฝังลึก หรือดีไซน์ที่ต้องการรูปลักษณ์แบบ low-profile สำหรับโรงงาน คลังสินค้า ศูนย์ซ่อม และผู้รวมระบบ รูปแบบกะทัดรัดนี้ช่วยขยายความครอบคลุมของ RFID ไปยังทรัพย์สินที่มักถูกมองข้ามในโครงการติดตามขนาดใหญ่

ประสิทธิภาพ UHF ที่เสถียรบนพื้นผิว conductive

P1204-1 รองรับ EPCglobal Gen2 และ ISO/IEC 18000-6C พร้อมตัวเลือกความถี่ในการทำงานสำหรับโครงการ EU 865-868 MHz และ US 902-928 MHz ใช้ชิป NXP UCODE 8 ซึ่งให้หน่วยความจำ EPC 128 บิต และหน่วยความจำ TID 96 บิต สำหรับการระบุมาตรฐาน หน่วยความจำ USER อยู่ที่ 0 บิต ซึ่งทำให้แท็กเน้นไปที่การเข้ารหัส EPC ที่สะอาด การตรวจสอบสินค้าคงคลังอย่างรวดเร็ว และการค้นหารายการที่เชื่อถือได้ แทนการจัดเก็บข้อมูลที่ไม่จำเป็นบนแท็กเอง

เมื่อติดตั้งบนโลหะอย่างถูกต้อง ระยะอ่านสามารถสูงถึง 1.5 ม. ด้วยเครื่องอ่านแบบติดตั้งอยู่กับที่ ทั้งในย่านความถี่ US และ EU เมื่อใช้เครื่องอ่านแบบมือถือ ระยะอ่านสามารถสูงถึง 0.6 ม. ซึ่งเหมาะสำหรับการตรวจสอบคลังเครื่องมือ การตรวจสอบอุปกรณ์ การตรวจสอบชั้นวางสินค้า และเส้นทางงานบำรุงรักษา ประสิทธิภาพจริงขึ้นอยู่กับกำลังของเครื่องอ่าน การติดตั้งเสาอากาศ ตำแหน่งการติดตั้ง วัสดุโดยรอบ และสภาพ RF ในพื้นที่ ดังนั้นจึงแนะนำให้ทดสอบตัวอย่างก่อนการติดตั้งใช้งานเต็มรูปแบบ

ดีไซน์ PCB แบบติดบนโลหะที่ทนทานสำหรับกระบวนการทำงานในอุตสาหกรรม

ในฐานะส่วนหนึ่งของกลุ่มผลิตภัณฑ์ SCIVAS แท็ก RFID แบบ PCB สำหรับติดบนโลหะ รุ่นนี้ออกแบบมาสำหรับการใช้งานที่ต้องผสานข้อดีของขนาดที่เล็ก ความสามารถในการอ่านบนโลหะ และความทนทานต่อสภาพแวดล้อมเข้าด้วยกัน มาตรฐาน IP68 ช่วยปกป้องแท็กในสภาพแวดล้อมทั้งภายในและภายนอกที่ท้าทาย ขณะที่ช่วงอุณหภูมิในการทำงาน -20°C ถึง +100°C รองรับสภาวะทั่วไปในคลังสินค้า การผลิต ยานยนต์ และการจัดการอุปกรณ์ ส่วนช่วงอุณหภูมิในการจัดเก็บอยู่ที่ -20°C ถึง +150°C ซึ่งเพิ่มความเสถียรระหว่างการขนส่งและจัดเก็บในคลังสินค้า

แท็กรองรับการอ่านและเขียน 100,000 รอบการเขียน และการเก็บรักษาข้อมูลได้นานถึง 50 ปี ข้อมูลจำเพาะเหล่านี้ทำให้เหมาะสำหรับโครงการทรัพย์สินระยะยาวที่แท็กอาจติดอยู่ตลอดอายุการใช้งานของเครื่องมือ ชิ้นส่วน หรือสินค้าโลหะ การติดตั้งด้วยกาวช่วยให้ติดตั้งได้รวดเร็วโดยไม่ต้องเจาะหรือใช้อุปกรณ์ยึดทางกล ช่วยให้ลูกค้าลดเวลาการติดตั้งเมื่อต้องระบุทรัพย์สินโลหะหลายร้อยหรือหลายพันชิ้น

จุดที่ RFID แท็กนี้เหมาะสมที่สุด

P1204-1 เหมาะอย่างยิ่งสำหรับการจัดการทรัพย์สินด้านไอที การติดตามเครื่องมือ การตรวจสอบอุปกรณ์ การติดตามชิ้นส่วนยานยนต์ สินค้าคงคลังในคลังสินค้า การจัดการอุปกรณ์ติดตั้งในร้านค้า และการระบุชิ้นส่วนโลหะขนาดเล็ก นอกจากนี้ยังใช้ได้ในสภาพแวดล้อมการผลิตแบบลีนซึ่งผู้ปฏิบัติงานต้องยืนยันอย่างรวดเร็วว่าสินค้าโลหะผ่านการจัดเก็บ การผลิต การตรวจสอบ หรือการซ่อมหรือไม่ ในกระบวนการเหล่านี้ RFID แท็กขนาดกะทัดรัดสำหรับการติดตามอุปกรณ์โลหะสามารถลดข้อผิดพลาดจากการสแกนด้วยมือและเพิ่มการมองเห็นโดยไม่ต้องเปลี่ยนรูปทรงของทรัพย์สิน

เมื่อเทียบกับแท็ก RFID สำหรับติดบนโลหะขนาดใหญ่กว่า รุ่นนี้ไม่ได้มุ่งเน้นการอ่านระยะไกลสูงสุด จุดเด่นคือความสมดุล ทั้งขนาดที่เล็กมาก น้ำหนักเบา การป้องกันระดับ IP68 การติดตั้งด้วยกาว และการอ่านคลื่น UHF บนโลหะที่เสถียร จึงเหมาะอย่างยิ่งเมื่อพื้นที่ผิวของทรัพย์สินมีจำกัด ต้องการให้แท็กกลมกลืนไม่ดูรบกวน หรือผู้ใช้ต้องติดแท็กกับทรัพย์สินชิ้นเล็กจำนวนมากในต้นทุนที่ควบคุมได้

การจัดหาโดยตรงจากโรงงานและการสนับสนุนโครงการที่กำหนดเอง

SCIVAS จัดจำหน่าย P1204-1 โดยมีสีดำเป็นสีมาตรฐาน และสามารถหารือเกี่ยวกับข้อกำหนดสีอื่น เช่น ขาว แดง เขียว หรือน้ำเงิน ตามโครงการได้ ช่วงราคาต่อหน่วยอยู่ที่ USD 0.22-0.63 และ MOQ 50 ชิ้น จึงเหมาะทั้งสำหรับการทดสอบนำร่องและการจัดซื้อแบบเป็นชุด การรับรองประกอบด้วย REACH, RoHS และ CE ซึ่งรองรับข้อกำหนดการจัดซื้อทั่วโลกสำหรับโครงการ RFID ระดับมืออาชีพ

สำหรับการผสานรวมกับโครงการ ขอแนะนำให้ทดสอบแท็กควบคู่กับเครื่องอ่าน RFIDที่วางแผนไว้ การจัดวางเสาอากาศ ขั้นตอนการทำงานของซอฟต์แวร์ และพื้นผิวที่ติดตั้ง เพื่อยืนยันระยะการอ่าน กระบวนการเข้ารหัส และตำแหน่งการติดตั้งก่อนการผลิตจำนวนมาก หากโครงการของคุณต้องการ RFID แท็ก สำหรับโลหะที่มีโครงสร้าง PCB แบบเรียบ ทนทานระดับ IP68 และการระบุตัวตน UHF ที่เชื่อถือได้สำหรับทรัพย์สินโลหะ SCIVAS สามารถช่วยประเมินรุ่นแท็ก การกำหนดค่าชิป วิธีการติดตั้ง และปริมาณการใช้งานตามสถานการณ์การใช้งานของคุณได้

คำถามที่พบบ่อย

อะไรทำให้ P1204-1 เหมาะสมสำหรับทรัพย์สินโลหะ?

P1204-1 ใช้โครงสร้างเสาอากาศบนโลหะแบบ PCB แทนอินเลย์ฉลากมาตรฐาน จึงได้รับการปรับแต่งสำหรับพื้นผิวที่เป็นสื่อนำไฟฟ้า ซึ่งช่วยลดปัญหาการลดทอนสัญญาณที่มักเกิดขึ้นเมื่อติดแท็ก RFID บนโลหะโดยตรง ตัวบอดี้ FR4 ขนาดเล็กยังทำให้ติดตั้งบนเครื่องมือ อุปกรณ์ยึดจับ ชิ้นส่วนโลหะ และเครื่องจักรขนาดกะทัดรัดได้ง่ายขึ้น

แท็กนี้ถูกออกแบบมาสำหรับการอ่าน RFID ระยะไกลหรือไม่?

รุ่นนี้ออกแบบมาสำหรับการระบุตัวตนบนโลหะแบบกะทัดรัดมากกว่าการอ่านระยะไกลสูงสุด เมื่อใช้เครื่องอ่านแบบติดตั้งถาวร ระยะการอ่านบนโลหะทำได้ถึง 1.5 ม. ขณะที่การอ่านด้วยเครื่องอ่านแบบมือถือทำได้ถึง 0.6 ม. สำหรับโครงการที่ต้องการระยะการอ่านไกลกว่านี้ แท็กบนโลหะขนาดใหญ่กว่าอาจเหมาะสมกว่า

สามารถใช้ P1204-1 สำหรับการติดตามเครื่องมือได้หรือไม่?

ได้ ตัวบอดี้ขนาด 12.0 x 4.0 มม. เหมาะสำหรับติดแท็กบนเครื่องมือขนาดเล็ก เครื่องมือโลหะ แม่พิมพ์ อุปกรณ์ยึดจับ และชิ้นส่วนที่เปลี่ยนได้ โดยเฉพาะอย่างยิ่งเมื่อชิ้นงานมีพื้นที่จำกัดในการติดฉลากแต่ยังต้องมีการระบุตัวตน UHF ระหว่างการตรวจสอบสินค้าคงคลัง การควบคุมการบำรุงรักษา หรือการจัดการห้องเครื่องมือ

แท็ก PCB บนโลหะนี้ใช้ชิปอะไร?

P1204-1 ใช้ชิป NXP UCODE 8 และรองรับหน่วยความจำ EPC 128 บิต และ TID 96 บิต โดยไม่มีหน่วยความจำ USER จึงเหมาะสำหรับการกำหนดเลขตาม EPC อย่างชัดเจน การเข้ารหัสที่รวดเร็ว และการระบุตัวตนทรัพย์สินตามมาตรฐาน แท็กนี้รองรับการอ่านและเขียนได้สูงสุด 100,000 รอบการเขียน

ควรติดตั้งแท็กบนพื้นผิวโลหะอย่างไร?

วิธีการติดตั้งมาตรฐานคือการติดด้วยกาว ก่อนติดแท็ก ควรทำความสะอาดพื้นผิวโลหะให้แห้งและปราศจากน้ำมัน ฝุ่น หรือสารเคลือบที่หลุดล่อน เพื่อผลลัพธ์ที่ดีที่สุด ควรทดสอบหลายตำแหน่งบนชิ้นงาน เนื่องจากขอบ โค้ง สกรู และโครงสร้างโลหะโดยรอบอาจส่งผลต่อประสิทธิภาพของ RFID

แท็กนี้ทนทานพอสำหรับสภาพแวดล้อมทางอุตสาหกรรมหรือไม่?

ได้ แท็กนี้ได้รับการรับรอง IP68 และรองรับช่วงอุณหภูมิการทำงานตั้งแต่ -20°C ถึง +100°C โดยจัดเก็บที่ -20°C ถึง +150°C ข้อมูลจำเพาะเหล่านี้ทำให้เหมาะสำหรับสภาพแวดล้อมในคลังสินค้า โรงงาน งานบำรุงรักษา และการติดตามอุปกรณ์หลายประเภท อย่างไรก็ตาม ผู้ซื้อควรทดสอบตัวอย่างภายใต้สภาวะทางเคมี การกระแทก และการทำความสะอาดจริงของโครงการ

SCIVAS สามารถสนับสนุนการทดสอบตัวอย่างก่อนสั่งซื้อจำนวนมากได้หรือไม่?

ได้ครับ MOQ คือ 50 ชิ้น ซึ่งรองรับการทดสอบนำร่องขนาดเล็กก่อนการติดตั้งใช้งานในวงกว้าง SCIVAS สามารถให้คำแนะนำโครงการได้ตามประเภททรัพย์สินโลหะเป้าหมายของคุณ ชนิดของเครื่องอ่าน ระยะอ่านที่คาดหวัง พื้นผิวที่ติดตั้ง และปริมาณสินค้า การทดสอบตัวอย่างก่อนจะช่วยยืนยันขนาดแท็ก ประสิทธิภาพการอ่าน และวิธีการติดตั้งก่อนการจัดซื้อจำนวนมาก

รายการแท็ก RFID PCB สำหรับติดบนโลหะ

หมายเหตุ: ระยะการอ่านที่แสดงในตารางด้านล่างอาจแตกต่างจากประสิทธิภาพการใช้งานจริงอย่างมากเนื่องจากสภาพแวดล้อมการทดสอบที่แตกต่างกัน ควรทดสอบกับการใช้งานจริงเสมอเพื่อให้ได้ผลลัพธ์ที่แม่นยำ


     เอกสารข้อมูลผลิตภัณฑ์ P1204-1
