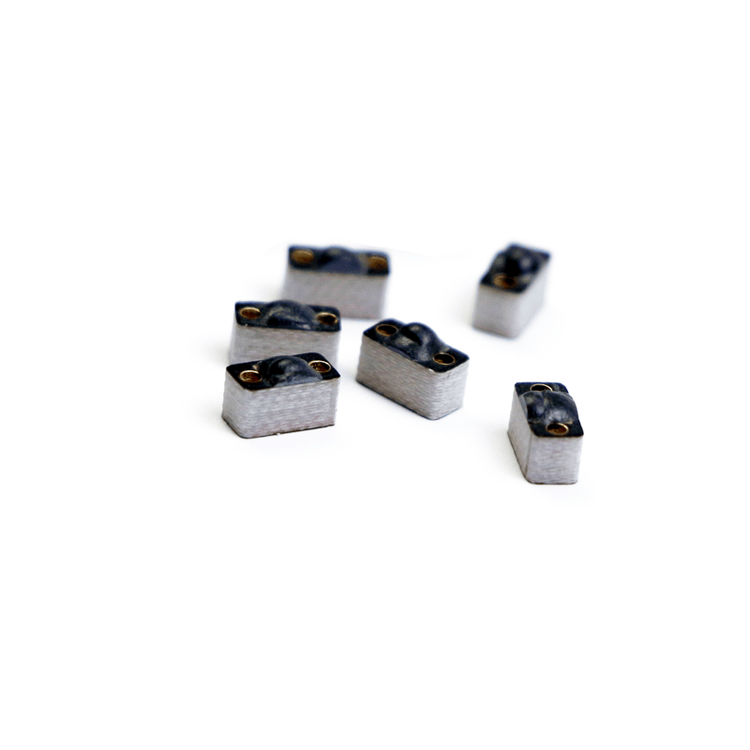

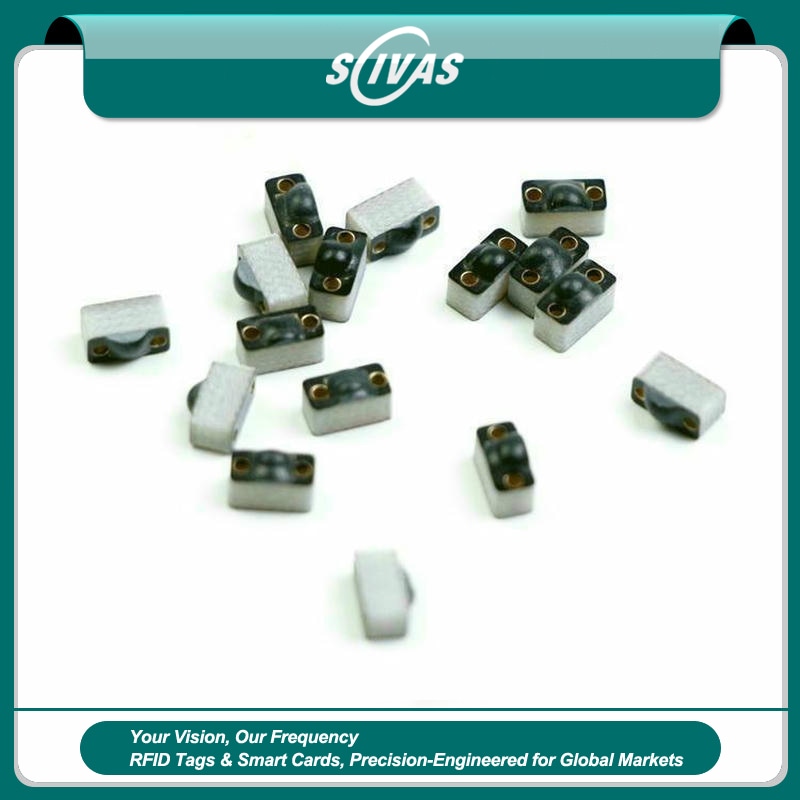

แท็ก PCB RFID ขนาดเล็กสำหรับทรัพย์สินโลหะ

แท็ก RFID นี้เป็นแท็ก RFID ขนาดเล็กสำหรับติดตามวัตถุโลหะที่มีขนาดเล็ก ซึ่งกันน้ำได้ ป้องกันการชนกัน ป้องกันโลหะ และมีความทนทาน แท็ก RFID สำหรับโลหะเป็นโซลูชันที่เหมาะอย่างยิ่งสำหรับการติดตามเครื่องมือโลหะขนาดเล็ก แท็ก RFID นี้มีขนาด 6x3 มม. หนา 4 มม. พร้อมระยะการอ่าน 0.9 เมตร แท็ก RFID ขนาดเล็กถูกนำไปใช้งานอย่างกว้างขวางในโลจิสติกส์ การผลิตทางอุตสาหกรรมและการจัดเก็บ การจัดการคลังสินค้า การควบคุมการเข้าถึง เภสัชกรรมและการติดตามผู้ป่วย ค้าปลีก การจับเวลากีฬา nfc การบินและการผลิตยานยนต์ ห้องสมุด ฯลฯ

แท็ก RFID แบบ PCB บนโลหะขนาดกะทัดรัดที่สร้างมาเพื่อทรัพย์สินโลหะที่หนาแน่น

แท็ก RFID แบบ PCB บนโลหะของ SCIVAS ถูกออกแบบมาสำหรับงาน RFID ที่ยากซึ่งฉลากมาตรฐานไม่สามารถจัดการได้: ทรัพย์สินโลหะขนาดเล็กมาก พื้นที่ติดตั้งที่แคบ และการระบุตัวตนระดับรายชิ้นบนพื้นผิวที่เป็นตัวนำไฟฟ้า โมเดล P0603-1 ใช้โครงสร้าง FR4 PCB ในขนาด 6.0 x 3.0 มม. พร้อม IC bump 4.0 มม. มอบแท็ก UHF PCB RFID ขนาดกะทัดรัดให้ผู้ซื้อที่สามารถติดตั้งโดยตรงกับเครื่องมือ อุปกรณ์จับยึด เครื่องมือวัด ชิ้นส่วนโลหะ และอุปกรณ์ขนาดจิ๋ว แทนที่จะบังคับให้ใช้แท็กขนาดใหญ่กับทรัพย์สินขนาดเล็ก รูปแบบนี้มอบวิธีที่ใช้ได้จริงให้วิศวกรในการเพิ่มความสามารถในการติดตามโดยไม่เปลี่ยนแปลงรูปแบบชิ้นส่วนหรือกีดขวางการใช้งานปกติ

ออกแบบทางวิศวกรรมเพื่อการอ่านที่เสถียรบนพื้นผิวโลหะ

โดยปกติแล้วโลหะจะดูดซับหรือสะท้อนพลังงาน RF ซึ่งอาจทำให้ RFID ฉลาก ทั่วไปเสียความถี่และระยะการทำงานสั้นลง P0603-1 ถูกออกแบบมาโดยเฉพาะในฐานะ PCB สำหรับติดบนโลหะ RFID แท็ก ดังนั้นการออกแบบเสาอากาศและตัวบอดี้ PCB จึงถูกปรับแต่งให้เหมาะกับการใช้งานบนพื้นผิวโลหะ ในสภาวะบนโลหะที่ผ่านการทดสอบ แท็กสามารถทำระยะได้สูงสุด 0.9 ม. กับเครื่องอ่านแบบติดตั้งคงที่ในย่านความถี่ US 902–928 MHz และสูงสุด 0.8 ม. ในย่านความถี่ EU 865–868 MHz สำหรับการตรวจสอบแบบเคลื่อนที่ สามารถทำระยะได้สูงสุด 0.5 ม. ในย่านความถี่ US และสูงสุด 0.45 ม. ในย่านความถี่ EU เมื่อใช้งานร่วมกับอุปกรณ์แบบ handheld ที่เหมาะสม

รูปแบบขนาดเล็กสำหรับเครื่องมือ เครื่องมือวัด และชิ้นส่วนโลหะ

คุณค่าหลักของ micro สำหรับติดบนโลหะ RFID แท็ก สำหรับเครื่องมือนี้ไม่ได้อยู่ที่ขนาดเล็กเพียงอย่างเดียว แต่ยังอยู่ที่ความสมดุลระหว่างพื้นที่ติดตั้ง วิธีการติดตั้ง และประสิทธิภาพในการอ่าน โดยมีน้ำหนักประมาณ 0.5 ก. และสามารถติดตั้งด้วยกาว จึงเหมาะสำหรับการติดตามเครื่องมือแบบกะทัดรัด การระบุแม่พิมพ์ การตรวจสอบย้อนกลับชิ้นส่วนโลหะขนาดเล็ก การบริหารจัดการเครื่องมือในห้องปฏิบัติการ และการควบคุมอุปกรณ์แบบมีหมายเลขซีเรียล สีตัวเครื่องมาตรฐานคือสีดำ พร้อมตัวเลือกสีขาว แดง เขียว และน้ำเงิน สำหรับโครงการที่ต้องการจัดกลุ่มด้วยภาพหรือระบุขั้นตอนในกระบวนการผลิต

โปรโตคอล UHF โครงสร้างหน่วยความจำ และการใช้งานอ่าน-เขียน

small สำหรับติดบนโลหะ RFID แท็ก สำหรับเครื่องมือวัดโลหะนี้เป็นไปตามมาตรฐาน EPCglobal Gen2 และ ISO/IEC 18000-6C ทำงานในย่านความถี่ EU 865–868 MHz และ US 902–928 MHz ซึ่งช่วยให้ผู้ติดตั้งระบบสามารถนำแนวคิดผลิตภัณฑ์เดียวกันไปใช้งานกับระบบ UHF ในแต่ละภูมิภาคได้ มีตัวเลือก IC รุ่น H3 และ H9 โครงสร้างหน่วยความจำประกอบด้วย EPC 96 บิต ขยายได้ถึง 480 บิต USER 512 บิต และ TID 64 บิต ทำให้แท็กสามารถจัดเก็บข้อมูลระบุตัวตนสินค้า เอกสารอ้างอิงกระบวนการ สถานะการบำรุงรักษา หรือลิงก์ฐานข้อมูลสินทรัพย์ได้ ฟังก์ชันอ่าน-เขียน จำนวนรอบการเขียน 100,000 ครั้ง และการเก็บรักษาข้อมูลนาน 50 ปี ทำให้เหมาะสำหรับบันทึกสินทรัพย์ที่มีอายุการใช้งานยาวนาน

ความทนทานสำหรับกระบวนการติดตามสินทรัพย์ในอุตสาหกรรม

สำหรับโรงงาน คลังสินค้า พื้นที่บำรุงรักษาเครื่องบิน ห้องเครื่องมือแพทย์ สายการผลิตยานยนต์ และระบบจัดเก็บในอุตสาหกรรม แท็กต้องทนต่อการหยิบจับได้พอ ๆ กับการสแกน P0603-1 มีมาตรฐาน IP68 การรับประกัน 1 ปี และช่วงอุณหภูมิการทำงานตั้งแต่ -20°C ถึง +100°C ช่วงอุณหภูมิการจัดเก็บอยู่ที่ -20°C ถึง +150°C การรับรอง REACH, RoHS และ CE ช่วยรองรับโครงการที่ต้องการเอกสารวัสดุที่พร้อมต่อการปฏิบัติตามข้อกำหนด รายละเอียดเหล่านี้ทำให้ผลิตภัณฑ์เป็นตัวเลือกที่แข็งแกร่งสำหรับโครงการ IP68 UHF RFID แท็ก สำหรับอุปกรณ์อุตสาหกรรม ซึ่งต้องผสานขนาดที่กะทัดรัดเข้ากับความสามารถในการอ่านบนโลหะ

ความเหมาะสมในการติดตั้งใช้งานและการผสานรวมระบบ

P0603-1 เหมาะอย่างยิ่งสำหรับโครงการแท็ก RFID สำหรับทรัพย์สินโลหะที่ต้องระบุสิ่งของแต่ละชิ้นอย่างรวดเร็วโดยไม่ต้องสแกนบาร์โค้ดแบบเห็นแนวสายตา ในโครงการ แท็ก RFID สำหรับติดโลหะที่กว้างขึ้น โดยทั่วไปรุ่นนี้มักถูกเลือกใช้กับทรัพย์สินชิ้นเล็กที่สุด ขณะที่รูปแบบที่ใหญ่กว่าอาจใช้กับตู้คอนเทนเนอร์ ชั้นวาง พาเลท และเครื่องจักรหนัก นอกจากนี้ยังสามารถเสริมกับแท็ก RFIDอื่น ๆ ที่ใช้ห่างจากโลหะได้ สร้างโครงสร้างการติดตามเดียวที่ครอบคลุมทรัพย์สินหลายประเภท ในระหว่างการวางแผนโครงการ ผู้ซื้อควรทดสอบตำแหน่งติดตั้งสุดท้าย กำลังของเครื่องอ่าน มุมเสาอากาศ และรูปทรงโลหะโดยรอบ เนื่องจากปัจจัยเหล่านี้มีผลต่อประสิทธิภาพการอ่านจริง

ทำไมต้องเลือกซื้อ PCB สำหรับติดบนโลหะ RFID แท็ก จาก SCIVAS

ในฐานะซัพพลายเออร์ RFID ที่มุ่งเน้นโรงงาน SCIVAS สนับสนุนผู้ซื้อที่ต้องการการผลิตที่ทำซ้ำได้ การปรับแต่งที่ใช้งานได้จริง และการสื่อสารทางเทคนิคที่ชัดเจนก่อนการติดตั้งจำนวนมาก P0603-1 มีจำหน่ายด้วย MOQ 50 ชิ้น และช่วงผลิตภัณฑ์เดิมแสดงราคาต่อหน่วยอ้างอิงที่ USD 0.22–0.63 ขึ้นอยู่กับเงื่อนไขการสั่งซื้อ เราสามารถหารือเกี่ยวกับการเลือกชิป ความต้องการด้านสี การเข้ารหัส การทดสอบตัวอย่าง และสถานการณ์เครื่องอ่านที่เข้ากันได้ สำหรับโครงการที่เกี่ยวข้องกับการตรวจสอบเส้นทางหรือการตรวจสอบภาคสนามด้วยเครื่องอ่าน RFID แบบมือถือ เราแนะนำให้ตรวจสอบตัวอย่างบนทรัพย์สินโลหะจริงก่อนที่จะสรุปแผนการเปิดตัว

คำถามที่พบบ่อย

คำถามที่ 1: การใช้งานหลักของ P0603-1 PCB สำหรับติดบนโลหะ RFID แท็ก คืออะไร?

คำตอบที่ 1: P0603-1 ใช้ principalmente สำหรับระบุทรัพย์สินโลหะขนาดเล็กมากซึ่งแท็ก RFID ทั่วไปสูญเสียประสิทธิภาพ เหมาะสำหรับเครื่องมือขนาดกะทัดรัด แม่พิมพ์ ชิ้นส่วนโลหะขนาดเล็ก เครื่องมือวัด อุปกรณ์จับยึด และอุปกรณ์ที่ต้องการการติดตามแบบซีเรียลในโรงงาน คลังสินค้า ห้องซ่อมบำรุง ห้องปฏิบัติการ หรือสายการผลิต

คำถามที่ 2: ทำไมฉันจึงควรเลือกแท็ก PCB สำหรับติดโลหะแทนฉลาก RFID มาตรฐาน?

คำตอบที่ 2: ฉลาก RFID มาตรฐานอาจถูกรบกวนจากโลหะ ส่งผลให้การอ่านอ่อนหรือไม่เสถียร แท็ก PCB สำหรับติดโลหะได้รับการออกแบบด้วยโครงสร้างและลักษณะเสาอากาศที่เหมาะกับพื้นผิวที่เป็นสื่อนำไฟฟ้า จึงให้ประสิทธิภาพที่เชื่อถือได้มากขึ้นเมื่อติดโดยตรงกับเครื่องมือโลหะ ชิ้นส่วน หรืออุปกรณ์

คำถามที่ 3: แท็ก UHF RFID ขนาดไมโครนี้มีระยะการอ่านเท่าใด?

คำตอบที่ 3: เมื่อติดบนโลหะ P0603-1 สามารถอ่านได้สูงสุด 0.9 ม. ด้วยเครื่องอ่านแบบติดตั้งกับที่ในย่านความถี่ US 902–928 MHz และสูงสุด 0.8 ม. ในย่านความถี่ EU 865–868 MHz ด้วยเครื่องอ่านแบบมือถือ ระยะสูงสุดโดยทั่วไปจะอยู่ที่ 0.5 ม. ในย่านความถี่ US และ 0.45 ม. ในย่านความถี่ EU

คำถามที่ 4: รองรับโปรโตคอล RFID และตัวเลือกชิปใดบ้าง?

คำตอบที่ 4: แท็กนี้เป็นไปตาม EPCglobal Gen2 และ ISO/IEC 18000-6C ทำให้เหมาะสำหรับระบบ UHF RFID ในช่วงความถี่ EU และ US ตัวเลือก IC ที่มี ได้แก่ H3 และ H9 พร้อมหน่วยความจำ EPC, USER และ TID เพื่อรองรับการทำซีเรียล ข้อมูลทรัพย์สิน และการระบุระดับระบบ

คำถามที่ 5: การติดตั้งด้วยกาวเพียงพอสำหรับการใช้งานทางอุตสาหกรรมหรือไม่?

A5: การติดตั้งด้วยกาวเหมาะสำหรับพื้นผิวโลหะเรียบหรือโค้งเล็กน้อยหลายประเภท โดยเฉพาะอย่างยิ่งเมื่อทรัพย์สินมีขนาดเล็กและไม่สามารถเจาะรูทางกลได้ ในสภาพแวดล้อมที่มีการสัมผัสที่รุนแรง การสัมผัสสารเคมี หรือการสั่นสะเทือนสูง ผู้ซื้อควรทดสอบพื้นผิวที่ติดตั้งและอาจใช้กาวร่วมกับวิธีการป้องกันเฉพาะสำหรับโครงการ

Q6: แท็กสามารถทนต่อสภาพแวดล้อมที่มีอุณหภูมิสูงได้หรือไม่?

A6: แท็กนี้รองรับการทำงานในช่วง -20°C ถึง +100°C และการจัดเก็บในช่วง -20°C ถึง +150°C ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมหลายประเภท แต่ไม่ควรถือว่าเป็นแท็กอุณหภูมิสูงสำหรับทุกการใช้งาน สำหรับความร้อนจัด วงจรการทำความสะอาด หรือสารเคมีพิเศษ ขอแนะนำให้ทดสอบตัวอย่างก่อน

Q7: ข้อมูลใดบ้างที่สามารถเข้ารหัสลงในแท็กได้?

A7: ผู้ซื้อมักเข้ารหัสหมายเลข EPC, รหัสทรัพย์สิน, หมายเลขอ้างอิงล็อต, รหัสการตรวจสอบ หรือหมายเลขซีเรียลที่เชื่อมโยงกับฐานข้อมูล ด้วยหน่วยความจำ EPC, หน่วยความจำ USER และหน่วยความจำ TID ที่มีอยู่ แท็กจึงสามารถรองรับทั้งการระบุตัวตนแบบง่ายและการติดตามวงจรชีวิตที่มีรายละเอียดมากขึ้น ขึ้นอยู่กับซอฟต์แวร์และระบบเครื่องอ่านที่ใช้

รายการแท็ก RFID PCB สำหรับติดบนโลหะ

หมายเหตุ: ระยะการอ่านที่แสดงในตารางด้านล่างอาจแตกต่างจากประสิทธิภาพการใช้งานจริงอย่างมากเนื่องจากสภาพแวดล้อมการทดสอบที่แตกต่างกัน ควรทดสอบกับการใช้งานจริงเสมอเพื่อให้ได้ผลลัพธ์ที่แม่นยำ


     เอกสารข้อมูลผลิตภัณฑ์ P0603-1
