เสาอากาศ UHF Near Field บางพิเศษสำหรับเครื่องอ่านขนาดเล็ก

ผู้จัดจำหน่ายเสาอากาศ UHF RFID สำหรับพื้นที่อ่านขนาดกะทัดรัด

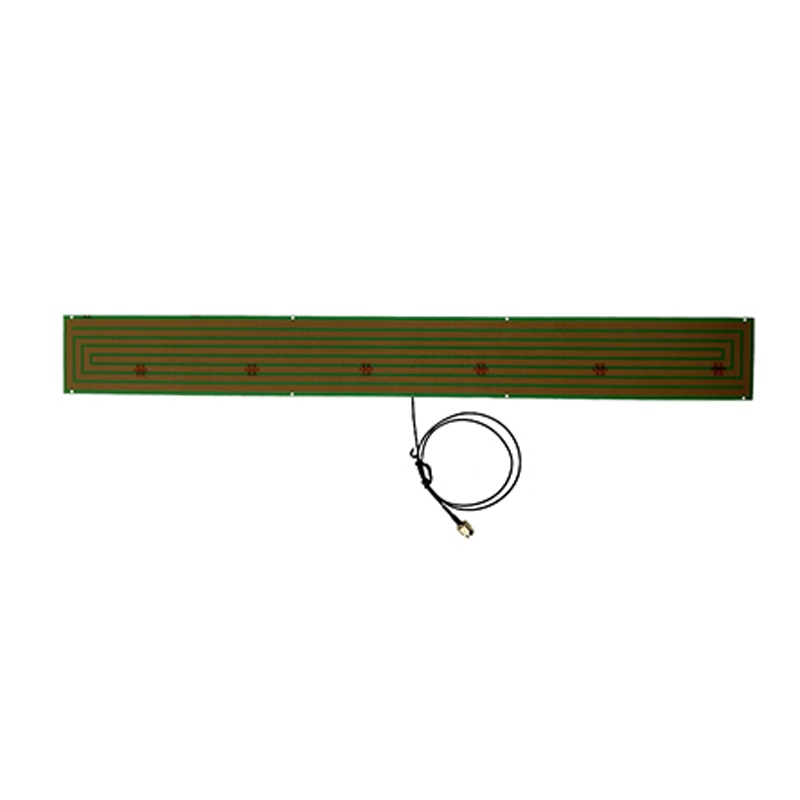

SCIVAS จัดจำหน่ายเสาอากาศ UHF RFID แบบ Near-field บางเฉียบ รุ่น ZK-JC4505 สำหรับโครงการที่ต้องการจุดอ่านที่แม่นยำและประหยัดพื้นที่ มากกว่าพื้นที่อ่านระยะไกลขนาดใหญ่ ในฐานะผู้ผลิตและผู้จัดจำหน่ายเสาอากาศ RFID ที่ให้บริการแก่ผู้รวมระบบ ผู้สร้างอุปกรณ์ และผู้จัดจำหน่ายระบบ เราเน้นรุ่นนี้ไปที่การตรวจสอบแท็กแบบควบคุมในลิ้นชัก ตู้ทำงาน สถานีงาน ชั้นวาง ตู้คีออส และอุปกรณ์ตรวจสอบแบบฝัง โครงสร้าง PCB แบบยาวเรียวมีขนาด 452×53×1 mm จึงเหมาะกับงานที่ต้องติดตั้งเสาอากาศด้านหลังแผงpanel ในช่องแคบ หรือตามขอบของอุปกรณ์ขนาดกะทัดรัด

เสาอากาศนี้ทำงานในช่วง 860-930 MHz และรองรับโปรโตคอล ISO18000-6B และ ISO18000-6C EPC C1G2 จึงสามารถผสานรวมกับแพลตฟอร์มเครื่องอ่าน UHF RFID ทั่วไปที่ใช้ในงานควบคุมสินค้าคงคลัง การระบุตัวตนด้านโลจิสติกส์ การติดตามการผลิต การจัดการเครื่องมือ และการตรวจสอบทรัพย์สิน ต่างจากเสาอากาศ far-field ขนาดใหญ่ที่ออกแบบมาเพื่อระยะทางเป็นหลัก เสาอากาศ UHF RFID แบบ Near-field บางเฉียบนี้ถูกออกแบบมาเพื่อสร้างพื้นที่ปฏิสัมพันธ์ที่ชัดเจน เมื่อวางสิ่งของที่ติดแท็กไว้ที่จุดเป้าหมาย ระบบจะยืนยันแท็กได้โดยไม่กระตุ้นให้อ่านสินค้ารอบข้างโดยไม่จำเป็น

การควบคุมการเชื่อมต่อของเสาอากาศ RFID แบบ Near-field

ZK-JC4505 ใช้การออกแบบเกน -2 dBi พร้อมโพลาไรเซชันแบบวงกลม ข้อกำหนดนี้เหมาะสำหรับโซนอ่านที่ควบคุมได้ เพราะช่วยให้สนาม RF กระจุกตัวอยู่รอบพื้นที่ยืนยันที่ต้องการ ขณะเดียวกันก็เพิ่มความทนทานเมื่อแท็กไม่ได้วางตรงแนวพอดี ในการติดตั้งจริง แท็กอาจติดอยู่บนบรรจุภัณฑ์ เครื่องมือ ถาด เอกสาร หรือภาชนะตัวอย่างในมุมที่แตกต่างกันเล็กน้อย โพลาไรเซชันแบบวงกลมทำให้ระบบมีความยืดหยุ่นมากกว่าการออกแบบที่จำกัดทิศทางเดียว โดยเฉพาะในกระบวนการที่ผู้ปฏิบัติงานวางสิ่งของอย่างรวดเร็วและไม่สามารถปรับตำแหน่งแท็กทุกชิ้นด้วยมือได้

สำหรับโครงการที่ใช้ฉลาก RFIDแบบมีกาว เสาอากาศสไตล์ near field นี้สามารถช่วยปรับปรุงวินัยในกระบวนการทำงานได้ ทีมคลังสินค้าอาจต้องการให้ยืนยันถังสินค้าเฉพาะเมื่อถังมาถึงสถานีงาน หรือสายการผลิตอาจต้องตรวจสอบถาดชิ้นส่วนก่อนขั้นตอนการประกอบถัดไป ด้วยการใช้เสาอากาศ RFID ขนาดกะทัดรัดสำหรับการติดตามและยืนยันทรัพย์สิน ระบบสามารถรองรับการอ่านที่ตั้งใจมากขึ้น แทนที่จะเก็บข้อมูลแท็กจากทุกวัตถุที่อยู่ใกล้เคียงในห้อง

อินเทอร์เฟซฮาร์ดแวร์และตัวเลือกเสาอากาศ RFID แบบกำหนดเอง

เสาอากาศนี้สร้างด้วยอิมพีแดนซ์ 50 Ω ขั้วต่อ SMA male และรองรับกำลังไฟขาเข้าสูงสุดถึง 50 W ข้อกำหนดเหล่านี้ช่วยให้วิศวกรจับคู่เสาอากาศกับเครื่องอ่าน สายเคเบิล และผังการติดตั้งที่เหมาะสมได้ง่ายขึ้น สำหรับสถานีงานแบบติดตั้งถาวร สามารถจับคู่กับเครื่องอ่าน RFID UHF แบบติดตั้งถาวรเพื่อสร้างสถานีเช็คอิน เช็คเอาท์ บรรจุภัณฑ์ หรือยืนยันตัวตนที่เสถียร สำหรับงานบริการเคลื่อนที่หรือการตั้งค่าทดสอบชั่วคราว ผู้ประกอบการระบบยังสามารถใช้เสาอากาศขนาดกะทัดรัดร่วมกับเครื่องอ่าน RFID แบบมือถือเมื่อต้องการจุดอ่านเฉพาะที่ควบคุมได้ใกล้ผู้ปฏิบัติงาน

SCIVAS สามารถสนับสนุนการหารือเรื่องการปรับแต่งให้เหมาะกับการใช้งานจริง ทั้งทิศทางของสายเคเบิล ชนิดของคอนเนกเตอร์ วิธีการติดตั้ง และบรรจุภัณฑ์สำหรับโครงการ ในโครงการ UHF RFID หลายแห่ง การเลือกเสาอากาศไม่ได้พิจารณาเฉพาะความถี่เพียงอย่างเดียว ผู้ซื้อยังต้องคำนึงถึงระยะอ่าน ทิศทางการวางแท็ก วัสดุโดยรอบ ความสูงในการติดตั้ง การตั้งค่ากำลังของเครื่องอ่าน และการใช้งานจำเป็นต้องควบคุมสนามระยะใกล้หรือครอบคลุมระยะไกลที่กว้างขึ้นหรือไม่ ทีมงานของเราช่วยลูกค้าเปรียบเทียบปัจจัยเหล่านี้ก่อนเลือกซัพพลายเออร์เสาอากาศ UHF RFID แบบกำหนดเองสำหรับการสั่งซื้อเป็นล็อตหรือการประกอบเข้ากับอุปกรณ์

ประสิทธิภาพที่มั่นคงสำหรับการใช้งานในภาคอุตสาหกรรมและพาณิชย์

ช่วงอุณหภูมิการทำงานที่ -40 ถึง 85°C ทำให้เสาอากาศนี้รองรับการใช้งานภายในอาคารและกึ่งอุตสาหกรรม เช่น โต๊ะทำงานในคลังสินค้า ห้องเก็บของหลังร้านอุปกรณ์อัตโนมัติ ตู้สมาร์ท และจุดตรวจสอบด้านโลจิสติกส์ ความกว้างลำคลื่นที่กำลังครึ่งหนึ่งระบุไว้ที่ 120° ในแนวนอนและ 30° ในแนวตั้ง ซึ่งเป็นข้อมูลอ้างอิงที่เป็นประโยชน์สำหรับวิศวกรในการวางแผนพื้นผิวการอ่านและการควบคุมทิศทางปฏิสัมพันธ์ของแท็ก โครงสร้าง PCB ทำให้มีรูปทรงบาง ขณะที่เลย์เอาต์เสาอากาศแบบยาวรองรับการติดตั้งตามโครงอุปกรณ์ที่มีความแคบได้จริง

สำหรับผู้จัดจำหน่ายและผู้ประกอบระบบ คุณค่าหลักของรุ่นนี้ไม่ได้อยู่ที่ขนาดที่บางเฉียบเท่านั้น แต่ยังมอบแนวทางที่ทำซ้ำได้สำหรับการเพิ่มการตรวจสอบด้วย UHF RFID เข้าไปในอุปกรณ์ที่การใช้เสาอากาศขนาดใหญ่มาตรฐานจะดูไม่กลมกลืนทางสายตา ติดตั้งได้ยากทางกายภาพ หรือมีกำลังอ่านป้ายข้างเคียงมากเกินไป ตู้เครื่องอ่านขนาดกะทัดรัดสามารถตรวจสอบทรัพย์สินที่ติดป้ายก่อนปล่อยออกได้ ลิ้นชักในห้องปฏิบัติการสามารถยืนยันถาดตัวอย่างได้โดยไม่ต้องเปิดพื้นที่อ่านขนาดใหญ่ โกดังสินค้าปลีกสามารถตรวจสอบสินค้าที่เลือก ณ โต๊ะแพ็คได้ จุดขนส่งสามารถตรวจสอบพัสดุที่ติดป้ายระหว่างการจัดการได้โดยไม่สับสนกับสินค้าที่จัดเก็บข้างสถานีงาน

หากโครงการของคุณต้องการเสาอากาศ RFID ความถี่ 860-930 MHz สำหรับเครื่องอ่าน เสาอากาศ UHF RFID แบบโพลาไรเซชันวงกลม หรือเสาอากาศแบบสนามใกล้สำหรับอุปกรณ์ติดตามสินค้าคงคลัง SCIVAS ยินดีช่วยประเมินว่า ZK-JC4505 เหมาะสมหรือไม่ นอกจากนี้ เรายังสามารถหารือเกี่ยวกับเสาอากาศ UHF RFID รุ่นอื่นๆ เมื่อพื้นที่อ่านที่ต้องการ โครงสร้างทางกล หรือสภาพแวดล้อมการใช้งานแตกต่างออกไป เป้าหมายคือการจัดหาเสาอากาศที่สอดคล้องกับกระบวนการทำงานจริง ไม่ใช่เพียงชิ้นส่วนที่ดูถูกต้องบนเอกสารข้อมูลจำเพาะ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

ฉันควรเลือกซัพพลายเออร์เสาอากาศ RFID สำหรับโครงการ UHF ขนาดกะทัดรัดอย่างไร?

เลือกซัพพลายเออร์ที่เข้าใจการควบคุมพื้นที่การอ่าน ไม่ใช่แค่การแมตช์ความถี่ สำหรับโครงการ UHF ขนาดกะทัดรัด เสาอากาศต้องพอดีกับพื้นที่เชิงกล เข้ากับอินเทอร์เฟซของเครื่องอ่าน และสร้างพื้นที่ปฏิสัมพันธ์กับแท็กได้อย่างถูกต้อง SCIVAS ช่วยประเมินตำแหน่งติดตั้ง ชนิดแท็ก การเดินสายเคเบิล และพฤติกรรมการอ่านที่คาดหวัง ก่อนแนะนำโซลูชันสำหรับการสั่งซื้อเป็นล็อต

ZK-JC4505 เป็นเสาอากาศ UHF RFID แบบสนามใกล้หรือแบบระยะไกล?

ZK-JC4505 ได้รับการออกแบบสำหรับการใช้งาน UHF RFID แบบสนามใกล้ ซึ่งการตรวจจับระยะใกล้ที่ควบคุมได้สำคัญกว่าการอ่านได้ระยะไกลสุด ด้วยอัตราขยาย -2 dBi เลย์เอาต์ PCB ที่บางเฉียบ และลักษณะลำคลื่น ทำให้เหมาะสำหรับลิ้นชัก ตู้ สถานีงาน และจุดตรวจสอบที่ควรหลีกเลี่ยงการอ่านป้ายอื่นที่ไม่เกี่ยวข้องในบริเวณใกล้เคียง

เสาอากาศนี้ใช้กับเครื่องอ่าน UHF RFID มาตรฐานได้หรือไม่?

ได้ เสาอากาศทำงานที่ 860-930 MHz และรองรับระบบ ISO18000-6B และ ISO18000-6C EPC C1G2 จึงสามารถใช้กับเครื่องอ่าน UHF RFID ที่เหมาะสมซึ่งตรงกับย่านความถี่และรูปแบบขั้วต่อที่ต้องการ อย่างไรก็ตาม วิศวกรควรตรวจสอบการสูญเสียในสายเคเบิล กำลังส่ง การตั้งค่าเครื่องอ่าน และสภาพแวดล้อมป้ายสุดท้ายก่อนการติดตั้งใช้งาน

เหตุใดเสาอากาศนี้จึงใช้โพลาไรเซชันวงกลม?

โพลาไรเซชันวงกลมช่วยลดความไวต่อการเปลี่ยนแปลงมุมของป้าย ในสภาพแวดล้อมการทำงานจริง ป้ายอาจถูกวางบนกล่อง ถาด ทรัพย์สิน หรือเครื่องมือในทิศทางที่แตกต่างกันเล็กน้อย เสาอากาศ UHF RFID แบบโพลาไรเซชันวงกลมให้ความคลาดเคลื่อนที่ยอมรับได้มากขึ้นกับระบบ ช่วยให้การตรวจสอบราบรื่นขึ้นเมื่อผู้ปฏิบัติงานไม่สามารถจัดวางสิ่งของที่ติดป้ายทุกชิ้นในทิศทางเดียวกันได้อย่างแม่นยำ

งานประเภทใดที่เหมาะสมกับการใช้งานเสาอากาศ UHF RFID แบบ ultrathin near field?

รุ่นนี้เหมาะสำหรับลิ้นชักอัจฉริยะ ตู้ขนาดกะทัดรัด การตรวจสอบยืนยันที่สถานีงาน การจัดการเครื่องมือ จุดตรวจสอบสินค้าคงคลัง การยืนยันขั้นตอนการผลิต การจัดการหลังร้านค้าปลีก และสถานีบรรจุหีบห่อด้านโลจิสติกส์ โดยเฉพาะอย่างยิ่งเมื่อระบบต้องยืนยันว่ามีสินค้าที่ติดแท็กอยู่ ณ ตำแหน่งที่กำหนด แทนการอ่านแท็กจำนวนมากในพื้นที่กว้าง

SCIVAS สามารถปรับแต่งคอนเนกเตอร์หรือสายเคเบิลสำหรับเสาอากาศนี้ได้หรือไม่?

SCIVAS สามารถหารือเกี่ยวกับข้อกำหนดของคอนเนกเตอร์และสายเคเบิลตามเครื่องอ่าน อุปกรณ์ยึด โครงตัวเครื่อง และทิศทางการติดตั้งได้ ข้อกำหนดมาตรฐานระบุคอนเนกเตอร์แบบ SMA male แต่สามารถพิจารณาการปรับเปลี่ยนตามโครงการก่อนการผลิตได้ การแชร์แบบ drawing รุ่นของเครื่องอ่าน และภาพถ่ายการติดตั้ง จะช่วยให้ทีมของเราประเมินได้ว่าการปรับแต่งนั้นทำได้จริงและเชื่อถือได้หรือไม่

ควรทดสอบอะไรบ้างก่อนการติดตั้งจำนวนมาก?

ก่อนการติดตั้งจำนวนมาก ควรทดสอบเสาอากาศกับเครื่องอ่านจริง แท็ก วัสดุที่ติดแท็ก ตำแหน่งการติดตั้ง ความยาวสายเคเบิล และการตั้งค่ากำลังส่งของเครื่องอ่าน ประสิทธิภาพของ UHF จะเปลี่ยนไปตามโลหะรอบข้าง ของเหลว การวางแนวของแท็ก และระยะห่าง การทดสอบนำร่องในขอบเขตเล็กน้อยจะช่วยยืนยันว่าโซนการอ่านขั้นสุดท้ายสอดคล้องกับขั้นตอนการทำงานก่อนการติดตั้งใช้งานในวงกว้าง
